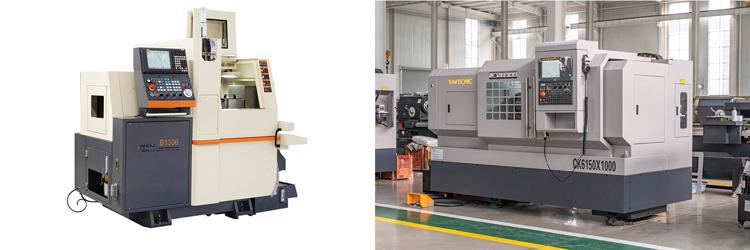

Torno Suizo CNC vs Torno CNC: ¿Cuál es mejor para la precisión y la rentabilidad?
En la fabricación de precisión moderna, elegir entre un torno CNC suizo y un torno CNC convencional puede tener un impacto significativo en la calidad, el coste y la escalabilidad de la producción. Tanto si mecaniza microcomponentes para la industria aeroespacial como piezas de motor de alta resistencia para el sector de la automoción, es fundamental comprender las diferencias fundamentales entre estos dos tipos de tornos. Esta comparación pone de relieve sus distintas métricas de rendimiento y te ayuda a tomar decisiones informadas en función de los requisitos específicos de producción, los estándares de precisión y las geometrías de las piezas.
Principios de diseño y funcionamiento
Diferencias estructurales

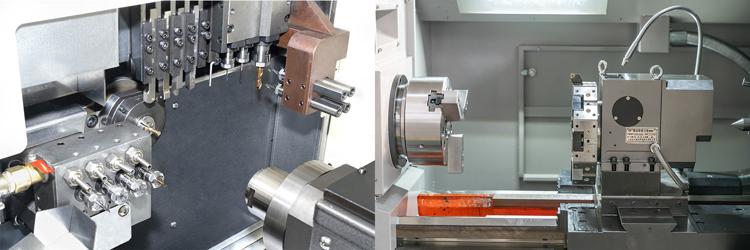

Los tornos suizos CNC utilizan un diseño de cabezal móvil con un casquillo guía que permite que la barra se mueva axialmente mientras se apoya cerca del punto de corte. Esta estructura única proporciona una mayor rigidez y minimiza significativamente la desviación, por lo que son ideales para componentes largos, delgados y delicados.
Por el contrario, los tornos CNC sujetan la pieza en un husillo estacionario. La herramienta se desplaza a lo largo de los ejes X y Z mientras que la barra permanece estática. Aunque esto ofrece una mayor versatilidad en cuanto a la geometría de la pieza, es más susceptible a la desviación cuando se mecanizan piezas largas, lo que puede afectar a la precisión dimensional.
Filosofía de mecanizado y sendas

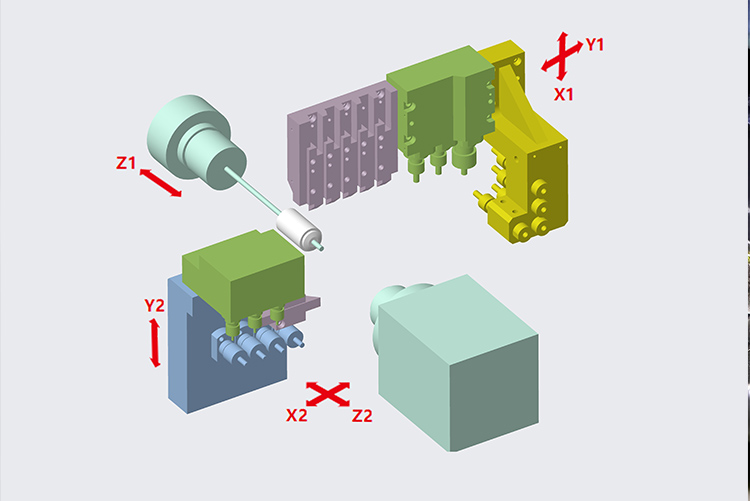

Los tornos suizos CNC realizan operaciones de mecanizado extremadamente cerca del casquillo guía. El material suele pasar por el casquillo en segmentos para garantizar la máxima rigidez durante todo el proceso. Estas máquinas pueden completar piezas complejas en un solo ciclo con mecanizado multieje simultáneo, que suele oscilar entre 7 y 13 ejes, lo que reduce considerablemente la manipulación y el tiempo de ciclo.
En cambio, los tornos CNC fijan el material en su lugar y requieren que las herramientas se muevan a su alrededor. El mecanizado suele realizarse en etapas separadas, como el desbaste y el acabado, y a veces requiere múltiples configuraciones, lo que puede aumentar el tiempo y los costes de mano de obra.
Precisión, eficacia y complejidad
Tolerancias y estabilidad térmica
Los tornos CNC suizos están diseñados para ofrecer una precisión ultraelevada. Con tolerancias tan ajustadas como ±0,0002 pulgadas (±0,005 mm), son ideales para industrias como la aeroespacial, la relojera y la fabricación de dispositivos médicos. Además, el uso de refrigerante a base de aceite mejora la estabilidad térmica, reduciendo así la dilatación térmica y la deformación de las piezas.
En cambio, los tornos CNC suelen ofrecer tolerancias de alrededor de ±0,005 pulgadas (±0,127 mm). Aunque los refrigerantes de base acuosa son más rentables, no ofrecen el mismo nivel de consistencia térmica, por lo que son menos adecuados para aplicaciones de ultraprecisión.
Duración del ciclo y control de ejes
Los tornos suizos CNC ofrecen tiempos de ciclo rápidos gracias a su capacidad para realizar varias operaciones simultáneamente. Por ejemplo, una pieza que podría tardar 10 minutos en un torno CNC a menudo puede completarse en sólo 4 ó 5 minutos en un torno suizo CNC. Esta ventaja de rendimiento es especialmente significativa en entornos de producción de gran volumen.
Mientras que los tornos CNC suelen tener de tres a cuatro ejes, los tornos suizos CNC suelen tener cinco o más. Este control ampliado de los ejes permite realizar operaciones más complejas en una sola pasada, lo que agiliza los flujos de trabajo y mejora el rendimiento.
Capacidades y limitaciones del material
Los tornos suizos CNC son excelentes para mecanizar barras de hasta 40 mm de diámetro. Son especialmente adecuados para piezas largas y estrechas de materiales caros como el titanio o el Inconel. Sin embargo, son menos eficaces cuando se trata de manipular piezas de gran diámetro o piezas de fundición complejas.
Por otro lado, los tornos CNC pueden adaptarse a una gama más amplia de formas y tamaños de materiales, incluidas piezas forjadas, fundidas y de gran diámetro. Esto los convierte en la mejor opción para los talleres que manipulan diversas geometrías de componentes.
Análisis de costes y mantenimiento
Los tornos suizos CNC, cuyo precio medio ronda los 15.000 y 100.000 dólares, son una de las principales opciones para los fabricantes. Además de este coste inicial, requieren un mantenimiento más frecuente debido a sus componentes internos complejos y altamente sensibles.
En cambio, los tornos CNC son bastante más asequibles, ya que suelen costar entre 10.000 y 80.000 dólares. Su construcción más sencilla y sus componentes estandarizados reducen el tiempo de mantenimiento y los costes de sustitución, lo que los convierte en una opción más accesible para muchos talleres.
Idoneidad de la aplicación
Industrias más favorecidas por los tornos suizos CNC
Los tornos suizos CNC son ideales para las industrias que exigen una precisión extrema y la miniaturización de los componentes, y se utilizan en una gran variedad de sectores.
– Medicina: tornillos quirúrgicos, implantes
– Aeroespacial: inyectores de combustible y manguitos sensores.
– Electrónica: microconectores y clavijas de contacto.
– Relojería: engranajes y ejes de volante en miniatura.
Su capacidad para combinar varias operaciones en una sola configuración se traduce en una mayor eficacia y uniformidad del producto, lo que resulta especialmente crítico en sectores regulados como el médico y el aeroespacial.
Escenarios ideales para tornos CNC
Los tornos CNC siguen siendo la solución ideal para:
– aplicaciones de automoción, como ejes, carcasas y componentes de frenos
– ingeniería general: poleas y bridas
– fabricación de herramientas: grandes moldes y plantillas.
Ideales para talleres u operaciones centradas en componentes más grandes y sencillos con requisitos de precisión moderados, estas máquinas se caracterizan por su flexibilidad y menor coste.
Tabla comparativa: Torno suizo CNC vs Torno CNC convencional
| Característica | Torno CNC suizo | Torno CNC convencional |
| Mecanismo de apoyo | Casquillo guía + cabezal móvil | Cabezal fijo + mandril |
| Tolerancias | ±0,005 mm (±0,0002 pulg.) | ±0,005 pulgadas (±0,127 mm) |
| Configuración de ejes | 7-13 ejes, multitarea | 3-4 ejes |
| Materiales adecuados | Material en barra ≤40mm | Piezas de fundición, piezas forjadas, material de gran tamaño |
| Tipo de refrigerante | A base de aceite | A base de agua |
| Complejidad de la instalación | Alta (requiere programadores cualificados) | Moderado |
| Coste medio | $15,000-$100,000 | $10,000-$80,000 |
| Mantenimiento | Alta | Moderado |
| Ideal para | Piezas pequeñas y complejas | Piezas grandes y sencillas |
Tendencias futuras y visión del sector
Las máquinas CNC suizas se integran cada vez más con brazos robóticos. También se están integrando con la optimización de trayectorias de herramientas basada en IA. Y con sensores inteligentes. El objetivo de estos avances es aumentar la eficiencia del mecanizado. También pretenden minimizar el tiempo de inactividad. Y pretenden reducir la dependencia de la mano de obra cualificada.
Países como Suiza y Alemania están a la vanguardia del desarrollo de la mano de obra. Lo hacen con modelos de educación dual. Estos modelos forman a técnicos especializados desde una edad temprana. Los mercados emergentes que aspiran a competir sobre la base de la calidad deben emular estos sistemas, alineando la formación profesional con las demandas de fabricación más avanzadas.
Además, el sector manufacturero chino está avanzando en la producción nacional de componentes de maquinaria de gama alta, con el objetivo de reducir la dependencia de husillos y sistemas de control importados, un paso esencial hacia la autosuficiencia tecnológica.
Conclusión
La elección entre un torno CNC suizo y uno convencional depende de la complejidad de su pieza, las dimensiones del material, las tolerancias requeridas y su presupuesto. Los tornos CNC suizos ofrecen una precisión inigualable. Son indispensables para las industrias que requieren micromecanizado. Los tornos suizos CNC también son indispensables para la integración multieje de alta velocidad.
Por el contrario, los tornos CNC ofrecen una versatilidad y un valor incomparables, sobre todo para los fabricantes que se dedican a la producción de componentes de gran tamaño o geometrías menos intrincadas. Comprender las principales diferencias permite a los fabricantes optimizar sus operaciones. También les permite maximizar los beneficios. Todo ello en función de sus demandas específicas de producción.
