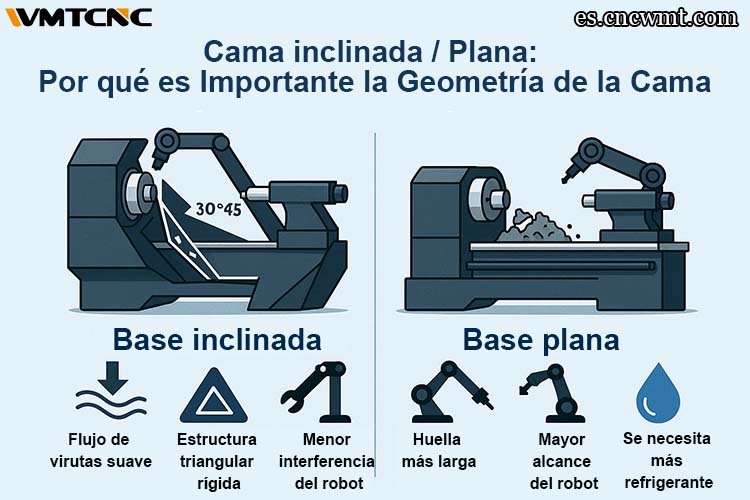

Por Qué la Geometría de la Bancada Determina Todas las Decisiones Sobre Torno CNC
Los talleres de mecanizado modernos exigen tolerancias más estrictas, tiempos de ciclo más rápidos y una automatización más sencilla. La clave para lograr estos objetivos es una decisión sencilla: ¿debe invertir en un torno CNC de bancada inclinada o en uno de bancada plana?
El ángulo de la bancada afecta a muchas cosas, como la forma en que se eliminan las virutas, la rigidez de las trayectorias, la fuerza que pueden soportar los servos, el espacio disponible en el suelo, la distancia que puede alcanzar el robot e incluso la cantidad de refrigerante que se utiliza. Elegir la geometría equivocada puede acarrear costes ocultos durante los próximos diez años de producción. En cambio, elegir la correcta puede suponer un aumento del margen de entre el 5 y el 15% sin mano de obra adicional.
DNA Mecánico de la Bancada del Torno CNC
Rigidez del Bastidor y Flujo de Fuerzas
Torno CNC de Bancada Inclinada
La bancada forma una sección transversal en triángulo rectángulo (normalmente 30°, 45° o 60°).
El peso es bajo; la línea central del husillo está cerca del centro de masa.
La fuerza de corte trabaja con la gravedad, lo que reduce la flexión.
Torno CNC de Bancada Plana
La bancada parece un rectángulo con dos raíles paralelos.
Un brazo de momento más largo entre la herramienta y la base de la bancada ayuda a reducir la flexión.
La vibración aumenta en piezas pequeñas y de altas revoluciones.
Recorrido y Capacidad de la Herramienta
Con la geometría oblicua, el recorrido del eje X a lo largo de la hipotenusa se amplía. Los talleres pueden instalar una herramienta motorizada adicional o un carro en el eje Y sin necesidad de ensanchar la máquina.
Las bancadas planas pueden soportar oscilaciones extremas (tambores de freno de 800 mm y ejes de 2 m) porque los raíles no se inclinan y el cabezal se sitúa más lejos del suelo.
Comparación Térmica y de Precisión
Holgura, Precarga del Husillo de Bolas y Repetibilidad
En un torno CNC de bancada inclinada, la gravedad arrastra el husillo de bolas X a lo largo de su eje. Cuando se invierte la dirección del juego, el tamaño es inferior a 3 µm. Los husillos de bancada plana dependen de paquetes de muelles; el error de inversión crece hasta 8-10 µm después de 18 meses a menos que se compense.
Deriva Térmica
Las virutas caen directamente de una bancada inclinada, por lo que permanecen más frías. Por término medio, la superficie de la montura se calienta 2 °C más durante un turno de ocho horas que en una cama plana, lo que no deja de ser un pequeño aumento. Sin embargo, esto sigue provocando una conicidad de 4-5 µm en los ejes de acero.
Evacuación de Virutas y Gestión del Refrigerante
Asistencia por Gravedad
Las virutas entran en un torno CNC de bancada inclinada y se deslizan hasta la cinta transportadora en cuestión de segundos. Si mantiene las guías limpias, durarán más. Las bancadas planas necesitan sinfines o hay que palear manualmente. Si los operarios no limpian los sinfines, triturarán las virutas y reducirán la vida útil a la mitad.

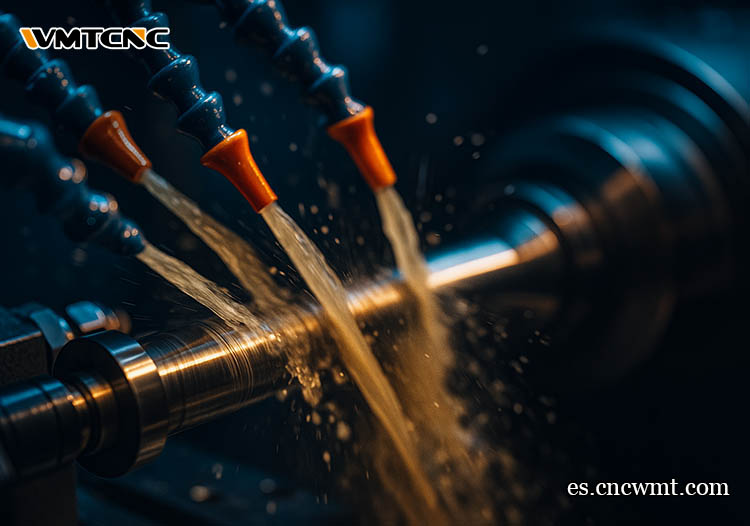

Utilización del Refrigerante
Las virutas salen rápidamente, por lo que los lechos inclinados recirculan el refrigerante más limpio. Los filtros duran un 40% más y la bomba consume un 6% menos de energía. Los lechos planos pueden atrapar finos y aumentar el aceite atrapado, lo que significa que hay que cambiar el filtro más a menudo.
Preparación para la Automatización del Torno CNC
Alimentadores de Barras y Robots
Los tornos CNC de bancada inclinada colocan el husillo de modo que su centro esté a 200-300 mm por encima del suelo. Por tanto, son perfectos para alimentadores de barras y brazos cobot. La integración lleva dos días. Las líneas centrales de bancada plana se sitúan a gran altura; los robots necesitan elevadores más altos, lo que añade costes y reduce la rigidez.
Metrología en Proceso
La cama inclinable ofrece espacio para sondas láser y herramientas a lo largo del raíl inferior. Las bancadas planas tienen que colocar las sondas en torretas, lo que puede dañar las virutas.
Análisis del Coste de Propiedad
| Elemento de Costo | Torno CNC de Cama Inclinada | Torno CNC de Cama Plana |
|---|---|---|
| Precio de lista (clase ø300 mm) | 10–20 % más alto | Valor base |
| Mano de obra anual para evacuación de viruta | Casi cero | 150–250 horas |
| Gasto promedio en herramientas (acero duro) | –30 % | Valor base |
| Energía, bombas de refrigerante | –8 % | Valor base |
| Vida útil de las guías lineales | +25 % | Valor base |
| Valor de reventa después de 7 años | 60 % | 45 % |
Neto: Un taller con 2 turnos de torneado en duro recupera la prima de la cama inclinada en 18 meses.
Selección de Torno CNC en Función del Material
Aleaciones Duras y Acero Inoxidable
Las herramientas y la vibración son las mejores formas de hacer las cosas. Gracias a su diseño de alineación forzada, el torno CNC de bancada inclinada puede aumentar la velocidad superficial en un 20%.
Fundición de Hierro o Grandes Piezas de Aluminio
Un gran volumen de viruta es más importante que la rigidez. Los sinfines de virutas de bancada plana y las vías anchas soportan la carga y soportan piezas en bruto de 1 tonelada.
Matriz de Decisiones
| Requisito | Elegir Torno CNC de Cama Inclinada | Elegir Torno CNC de Cama Plana |
|---|---|---|
| Diámetro de pieza ≤ 500 mm, L ≤ 800 mm | ✔ | |
| Diámetro de pieza ≥ 800 mm o L ≥ 2 m | ✔ | |
| Torneado duro 35–60 HRC | ✔ | |
| Alto volumen de viruta, baja dureza | ✔ | |
| Carga robótica o alimentación por barra | ✔ | |
| Espacio mínimo en planta | ✔ | |
| Precio de compra más bajo | ✔ |
Futuro de la Tecnología de Bancadas de Tornos CNC
Ángulos de Bancada Híbridos
Los fabricantes ofrecen ahora bancadas divididas a 30° que son planas bajo el cabezal e inclinadas bajo la torreta. La capacidad de giro y el flujo de viruta por gravedad son posibles.
Control de Vibraciones AI
Las redes neuronales de ambos tipos de bancada son capaces de autoajustar el avance y la velocidad, cerrando así la brecha de rendimiento.
Lazos de Refrigerante Ecológicos
Los transportadores de virutas por vacío son un medio eficaz de aprovechar el calor para utilizarlo en los sistemas de calefacción, ventilación y aire acondicionado de la planta. Los lechos inclinados, debido al flujo directo de virutas, integran estos bucles en primer lugar.
Conclusiones: Adaptar la Bancada al Negocio, no a la Tradición
No es posible etiquetar una geometría de torno CNC como «la mejor». Al contrario:
Un torno CNC de bancada inclinada es mejor para mecanizar piezas de dureza pequeña o media, automatizar el proceso o evitar la mano de obra en el suelo.
Elija un torno CNC de bancada plana en función del diámetro de giro, el peso de la pieza o el presupuesto.
Realice trabajos de muestra, registre la vida útil de la herramienta, las piezas desechadas, el coste del refrigerante y el tiempo de no corte. A continuación, seleccione la bancada que permita que la gravedad, el flujo de viruta y la rigidez trabajen en armonía con su balance.
