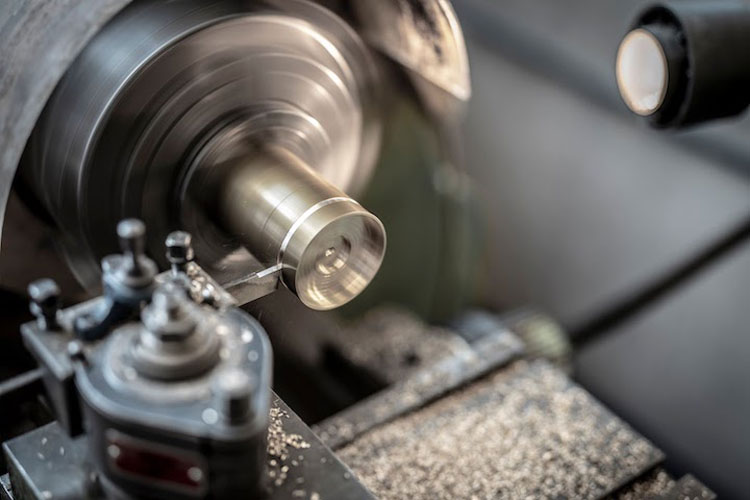

¿Qué es el Torneado CNC? Es un proceso de fabricación sustractivo. El material en bruto (generalmente barras) se rota en un mandril mientras una herramienta de corte lo da forma para convertirlo en una pieza. El torneado CNC moderno utiliza programación avanzada por computadora para obtener alta precisión, repetibilidad y la capacidad de crear geometrías complejas. Los sistemas CNC son la opción clara para el control automatizado.
Desarrollo Histórico de la Tecnología de Torneado CNC
La tecnología de torneado CNC tiene sus orígenes en los tornos manuales utilizados ya en el año 1300 a.C. en Egipto. Los tornos fueron perfeccionados durante la Revolución Industrial para aumentar la productividad. El avance clave fue la introducción del control numérico (NC) entre 1940 y 1950. Hoy en día, el torneado CNC moderno integra electrónica avanzada y programación para lograr niveles inimaginables de precisión y velocidad.
El Proceso Central: Cómo Funciona el Torneado CNC
Operaciones de la Máquina y Programación
El torneado CNC comienza con un archivo CAD. El software CAM lo convierte en código de máquina, asegurando que la máquina lea y siga estas instrucciones para garantizar que cada corte coincida con el modelo digital.
Componentes Clave de las Máquinas de Torneado CNC
• Mandril/collet: Asegura la pieza de trabajo.
• Husillo: Rota la pieza de trabajo a velocidades controladas.
• Torreta: Sostiene varias herramientas de corte, lo que permite cambios automáticos de herramientas.
• Panel de control CNC: La interfaz para la programación y operación.
• Cama del torno, husillo principal, contrahusillo, carro: Aseguran estabilidad y soporte durante el mecanizado.
Tipos Comunes de Herramientas
• Herramientas de torneado para dar forma.
• Barras de escariado para diámetros internos.
• Cuchillas de separación para separar piezas.
• Herramientas para roscar y ranurar.
• Brocas y escariadores.
Tipos de Máquinas de Torneado CNC
Tornos CNC: Bancada Plana, Bancada Inclinada, Vertical
Tornos de Bancada Plana: Tradicionales y robustos, ideales para operaciones de alta estabilidad y partes grandes.
Tornos de Bancada Inclinada: Tienen camas inclinadas, lo que permite una mejor eliminación de virutas, producción más rápida y compatibilidad con la automatización.
Tornos Verticales: El husillo es vertical, lo que los hace ideales para piezas grandes y pesadas, con sujeción asistida por gravedad.

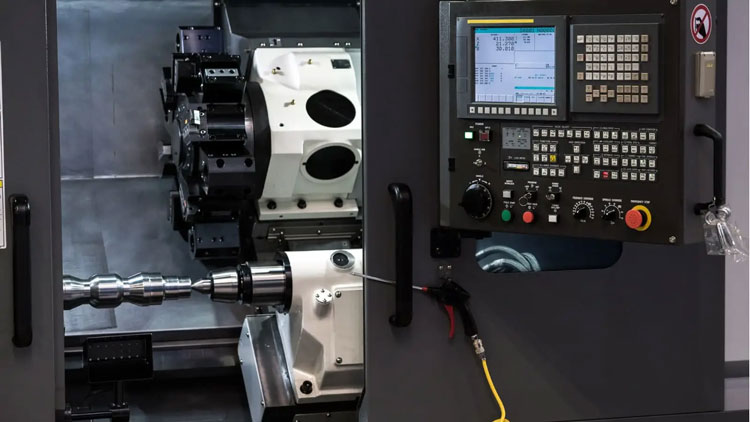

Centros de Torneado CNC: Horizontal, Vertical, Tipo Suizo
Centros de Torneado Horizontales: Son populares por su versatilidad, camas más largas y soporte para contrahusillos. Aptos para piezas pequeñas a medianas.
Centros de Torneado Verticales: Tienen un diseño compacto y son ideales para piezas grandes, pesadas o de formas complicadas.
Tornos Tipo Suizo: Especializados en la producción de piezas pequeñas y complejas a alta velocidad, especialmente en los sectores médico y electrónico.
Centro de Torneado CNC vs. Torno CNC: Principales Diferencias y Comparación
Precisión, Complejidad y Volumen de Producción
Tornos CNC y centros de torneado son precisos, pero los centros de torneado son mejores para piezas más complejas y mayores volúmenes de producción. Los tornos son mejores para piezas simples y cilíndricas en cantidades bajas.
Versatilidad y Características Avanzadas

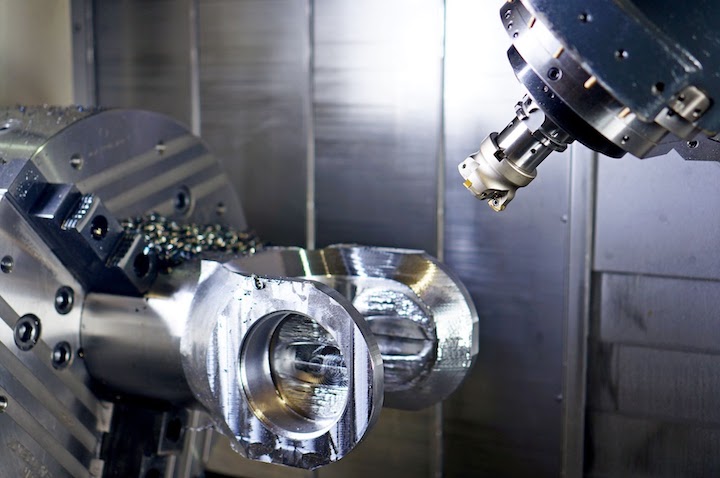

Los centros de torneado suelen incorporar herramientas en vivo, subhusillos y movimiento en el eje Y. Pueden realizar perforado, fresado y roscado en una sola configuración.
Costo e Inversione
Los tornos CNC son más baratos de adquirir, pero pueden tener mayores costos operativos para trabajos complejos. Los centros de torneado CNC tienen mayores costos iniciales, pero ofrecen menores costos operativos y un retorno de inversión más rápido para proyectos complejos y de alto volumen.
Tabla Comparativa: Torno CNC vs. Centro de Torneado CNC
| Característica | Torno CNC | Centro de Torneado CNC |
| Número de Ejes | 2 (típico) | 3, 4, 5 o más |
| Nivel de Automatización | Básico/Moderado | Avanzado (multitarea) |
| Herramientas | Torretas limitadas | Herramientas en vivo, subhusillos |
| Complejidad | Moderada | Alta |
| Volumen de Producción | Bajo a medio | Medio a alto |
| Costo de Instalación | Menor | Mayor |
| Costo Operativo | Mayor (piezas complejas) | Menor (piezas complejas) |
| Tipos de Piezas | Simples, redondas/cilíndricas | Complejas, multifuncionales |
| Rango Típico de Precio | $30,000 – $150,000 USD | $50,000 – $500,000+ USD |
| Industrias Utilizadas | Fabricación general | Automotriz, aeroespacial, médica |
Parámetros Esenciales y Materiales en Torneado CNC
Parámetros Principales de Mecanizado
Los parámetros clave en el torneado CNC incluyen:
• Velocidad de corte
• Tasa de avance
• Profundidad de corte
• Geometría y material de la herramienta
• Velocidad del husillo
• Flujo de refrigerante
• Gestión de virutas
• Niveles de tolerancia
Materiales Apto para Torneado CNC
El torneado CNC acomoda una amplia gama de materiales:
• Metales: Acero, aluminio, latón, cobre, titanio, acero inoxidable.
• Plásticos: ABS, policarbonato, nailon, PEEK, PMMA.
• Otros: Madera, ceras industriales.
La selección depende de la función de la pieza, la resistencia requerida y la maquinabilidad.
Operaciones Típicas y Aplicaciones
Operaciones Externas e Internas de Mecanizado
Externas: Torneado, fresado, torneado cónico, ranurado, separación.
Internas: Perforación, escariado, roscado, ranurado, escariado.
Aplicaciones Industriales
• Automotriz: Ejes, engranajes, casquillos.
• Aeroespacial: Piezas de motor, tren de aterrizaje, palas de turbina.
• Médica: Implantes, instrumentos quirúrgicos.
• Electrónica: Carcasas, conectores.
• Petróleo y Gas: Válvulas, brocas.
• Carpintería: Muebles, mangos de herramientas.
Ventajas y Limitaciones del Torneado CNC
Beneficios del Torneado CNC Moderno
• Alta precisión y repetibilida
• Reducción de trabajo manual y riesgo para el operador
• Ciclos de producción rápidos y automatizados
• Flexibilidad para prototipos y producción en masa
• Capacidad para mecanizado complejo con múltiples operaciones
Desventajas y Desafíos Comunes
• Alto costo inicial de la máquina y configuración
• Limitación a piezas principalmente redondas/cilíndricas
• Requiere programación y configuración especializadas
• Posibilidad de desgaste de herramientas y errores de programación
Consideraciones de Sostenibilidad para el Mecanizado CNC
Las máquinas CNC modernas apoyan la sostenibilidad. Mejoran el uso de materiales, reducen el desperdicio y permiten el reciclaje de virutas. También cuentan con refrigerantes ecológicos y diseños energéticamente eficientes.
Estructura de Costos y Retorno de Inversión
Si bien los costos iniciales son altos, los beneficios incluyen mayor eficiencia, calidad y ahorro de mano de obra, lo que genera un fuerte retorno de inversión, especialmente para proyectos de alto volumen o complejos.
Mejores Prácticas y Medidas de Seguridad
• Mantenimiento y calibración regulares
• Capacitación exhaustiva de los operadores
• Uso de equipo protector y bloqueos de seguridad
• Gestión adecuada de virutas y refrigerantes
Elegir la Máquina y Proveedor Adecuados
Factores de Decisión para los Fabricantes
• Complejidad del proyecto y geometría de la pieza
• Volumen requerido y tiempo de entrega
• Presupuesto y consideraciones de ROI
• Experiencia del proveedor, sistemas de calidad y capacidad de equipo
Tendencias Futuras en el Torneado CNC
• Aumento de la automatización e integración de inteligencia artificial
• Mayor uso de centros de torneado multitarea
• Prácticas sostenibles y manufactura digital
Conclusión: Torneado CNC
El torneado CNC es la base de la fabricación avanzada. Evoluciona con nuevas tecnologías y demandas crecientes de precisión, complejidad y eficiencia. En los mercados altamente competitivos de hoy, elegir la solución de torneado óptima es crucial. Puede ser un torno CNC básico o un centro de torneado avanzado. Haz la elección correcta y asegurarás tu éxito. Haz la elección equivocada y te estancarás. El torneado CNC es la vanguardia de la fabricación inteligente, impulsando la innovación en todas las principales industrias.
