Las fresadoras CNC exigen precisión, potencia y adaptabilidad para realizar tareas que van desde la creación intrincada de prototipos hasta el corte de metales de alta resistencia. La selección del tipo de motor adecuado influye directamente en el rendimiento, la precisión y los costes operativos. Exploremos las cuestiones clave sobre la selección del motor, avanzando desde los conceptos básicos hasta las aplicaciones avanzadas.
1. Cuáles son los principales tipos de motores de las fresadoras CNC?
En el núcleo del fresado CNC hay tres categorías principales de motores:
Servomotores:
Función: Accionar los ejes (X, Y, Z) y garantizar un movimiento preciso de la mesa.
Mecanismo: Los sistemas de retroalimentación en bucle cerrado (por ejemplo, codificadores) corrigen los errores de posicionamiento en tiempo real.
Ejemplo: Los servosistemas HEIDENHAIN alcanzan una precisión de ±0,001 mm en el fresado de alta velocidad.
Motores paso a paso:
Función: Alimentar máquinas más pequeñas (por ejemplo, molinos de aficionados).
Mecanismo: Control de bucle abierto con pasos predefinidos, ideal para tareas de bajo par.
Ejemplo: Nomad 3 de Carbide 3D utiliza steppers NEMA 17 para el fresado de madera y plástico.
Motores de husillo:
Función: Girar herramientas de corte a velocidades variables.
Tipos: Motores de inducción (alto par) o motores de corriente continua sin escobillas (altas RPM).
2. ¿Cómo mejoran los servomotores la precisión del movimiento de los ejes?
Los servomotores dominan el fresado CNC industrial gracias a su capacidad para equilibrar velocidad, par y precisión. Por ejemplo, el Haas UMC-750 utiliza ejes servoaccionados para mantener una repetibilidad de 0,005 mm durante el mecanizado en 5 ejes.
Ventajas clave:
Retroalimentación en tiempo real: Los encoders detectan las desviaciones de posición, ajustando el par en milisegundos.
Alta respuesta dinámica: La aceleración/desaceleración rápida (por ejemplo, 1g+) minimiza los tiempos de ciclo.
Adaptabilidad a la carga: Mantiene la estabilidad bajo fuerzas fluctuantes, como cortes interrumpidos en titanio.
Aplicaciones:
Aeroespacial: Contorneado multieje de álabes de turbina.
Automoción: taladrado de alta tolerancia en bloques de motor.

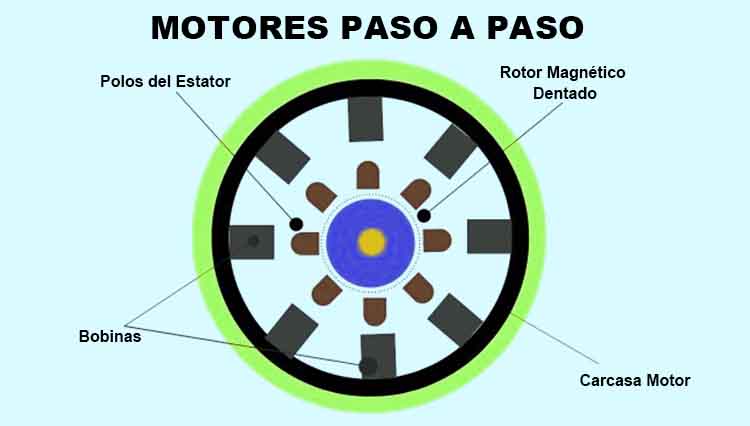

3. ¿Cuándo son adecuados los motores paso a paso para el fresado CNC?
Los motores paso a paso son rentables para escenarios específicos:
Tareas de baja potencia: Grabado, fresado de PCB o creación de prototipos en materiales blandos.
Máquinas educativas/de bricolaje: Montajes asequibles como el LongMill de Sienci Labs.
Sistemas híbridos: Algunas máquinas combinan steppers con codificadores de bucle cerrado (por ejemplo, la serie ES de Leadshine) para reducir los pasos omitidos.
Limitaciones: Riesgo de pérdida de pasos bajo cargas pesadas (>50 N). Idoneidad limitada para operaciones de alta velocidad (>2.000 mm/min).

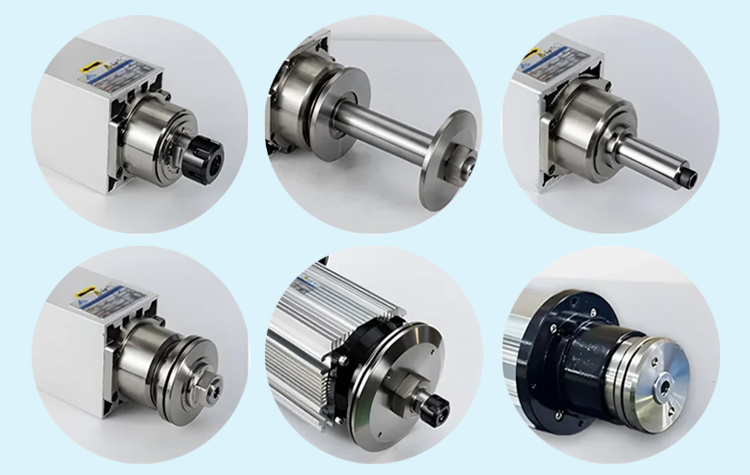

4. Cómo influyen los tipos de motores de husillo en el rendimiento del fresado?
El motor del husillo determina la velocidad de arranque de material y la calidad del acabado superficial. Existen dos opciones principales:
Puntos fuertes: alto par a bajas revoluciones (por ejemplo, 6.000 rpm), ideal para acero o hierro fundido.
Caso práctico: Haas VF-2SS emplea un husillo de inducción de 20 kW para el fresado pesado.Motores de corriente continua sin escobillas (BLDC):
Puntos fuertes: estabilidad de velocidad hasta 30.000 RPM, fundamental para aluminio o materiales compuestos.
Caso práctico: El HSC 75 linear de DMG MORI consigue acabados de espejo en componentes aeroespaciales.
5. ¿Qué factores determinan la selección del motor para el fresado CNC?
Par frente a velocidad: los servomotores destacan en situaciones de alta velocidad y gran carga; los motores paso a paso se adaptan a tareas de bajo par.
Necesidades de precisión: Los sistemas de bucle cerrado (servo) superan a los de bucle abierto (paso a paso) en tolerancias <0,01 mm.
Compatibilidad de materiales: los metales duros exigen husillos de alto par; los materiales blandos permiten motores más sencillos.
Presupuesto:
Servosistemas industriales: Inversión de alto coste (decenas de miles de dólares).
Configuraciones paso a paso: Asequibles para aplicaciones a pequeña escala (menos de 1.000 dólares).
