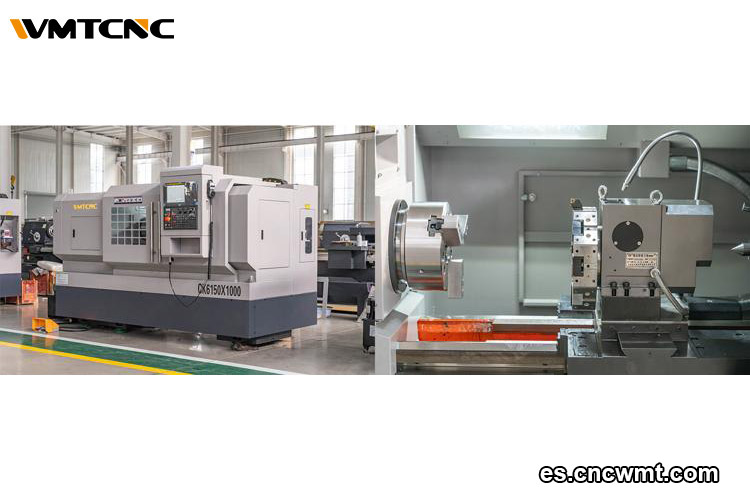

¿Qué es un torno CNC?
Un torno CNC (control numérico por ordenador) es una máquina herramienta de precisión que gira una pieza de trabajo sobre un husillo y utiliza herramientas de corte y brocas de varios diámetros para eliminar el material sobrante. Combina el método tradicional de torneado para producir formas simétricas mediante rotación con el control informatizado a través de instrucciones de código G y código M. Al automatizar las operaciones de torneado, los tornos CNC pueden lograr una precisión constante a nivel de micras, lo que permite la producción eficaz de geometrías complejas con una intervención humana mínima. Estas máquinas pueden producir una amplia variedad de formas, cortes y detalles en piezas giratorias, incluso las fabricadas con materiales resistentes, y están disponibles en configuraciones verticales y horizontales. En este artículo, exploraremos las diferencias entre los dos tipos y sus respectivas aplicaciones.
¿Cómo funciona un torno CNC?
Profundizar en el funcionamiento de un torno CNC revela una sinfonía de ingeniería de precisión y control informatizado. A diferencia de los tornos manuales, que dependen en gran medida de la habilidad del operario, los tornos CNC siguen un proceso definido y controlado por software que mejora la repetibilidad, la precisión y la velocidad de producción.
Principios básicos de funcionamiento
En el corazón de un torno CNC se encuentran componentes mecánicos como la bancada, el husillo, la torreta portaherramientas y los ejes servoaccionados, coordinados por un controlador CNC que actúa como “cerebro” de la máquina.

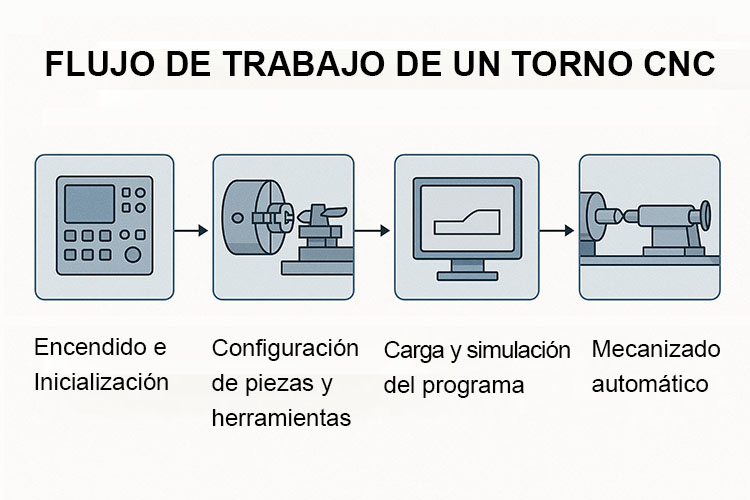

Pasos del flujo de trabajo
1. Fase de diseño (CAD): Los ingenieros utilizan software CAD (por ejemplo, AutoCAD, SolidWorks o Fusion 360) para crear un modelo digital 2D o 3D. El modelo define todas las especificaciones, incluida la geometría, las tolerancias y el acabado superficial.
2. Fase de programación (CAM y código G): El archivo CAD se importa al software CAM (por ejemplo, Mastercam o GibbsCAM), que genera el código G, el lenguaje de programación que entienden las máquinas CNC.
3. Preparación: El operario monta la pieza (por ejemplo, una barra, un tocho o una pieza de fundición) en el mandril, instala las herramientas de corte en la torreta de herramientas, establece las compensaciones y configura el panel de control.
4. Proceso de mecanizado: El controlador CNC acciona el husillo y el movimiento de la herramienta (los ejes X, Z y, a veces, Y, C y A), así como el avance (código F) y el caudal de refrigerante (código M). La supervisión en tiempo real garantiza la precisión.
5. Control de calidad y descarga: La pieza acabada se mide manual o automáticamente. Cualquier desviación activa la compensación de la máquina o el ajuste del programa.

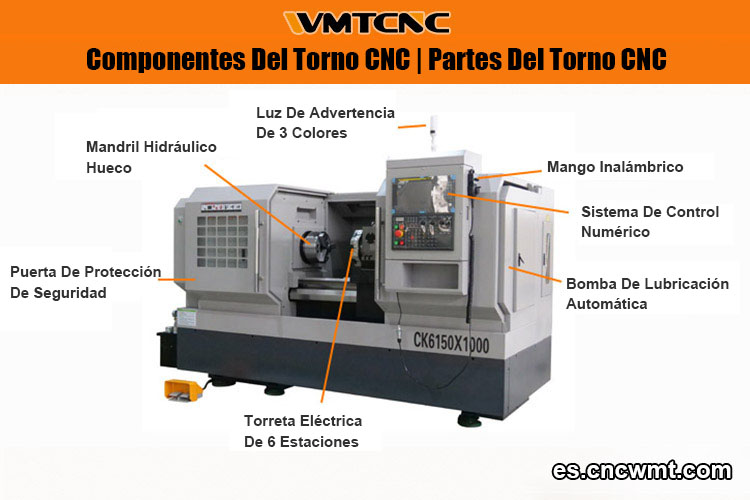

¿Cuáles son los componentes clave de una máquina de torno CNC?
Un torno CNC consta de componentes cuidadosamente diseñados que trabajan juntos para lograr un torneado preciso.
– Husillo principal: Hace girar la pieza de trabajo y es accionado por un motor.
– Mandril: Asegura la pieza de trabajo durante la rotación.
– Contrapunto: Proporciona soporte trasero, especialmente para piezas largas o delgadas.
– Torreta de herramientas: Sujeta múltiples herramientas e indexa según lo requiera el programa.
– Panel de control (Controlador CNC): Introduce, visualiza y ejecuta las instrucciones del código G.
– Bancada: Base rígida que soporta todos los movimientos mecánicos.
– Carro: Se desliza a lo largo de la bancada y transporta la herramienta.
– Cabezal: Alberga el motor del husillo y los controles de velocidad.
– Sistema de refrigeración: Enfría la herramienta y la pieza de trabajo para evitar el sobrecalentamiento.
– Transportador de virutas: Elimina las virutas de metal para mantener limpia la zona de trabajo.

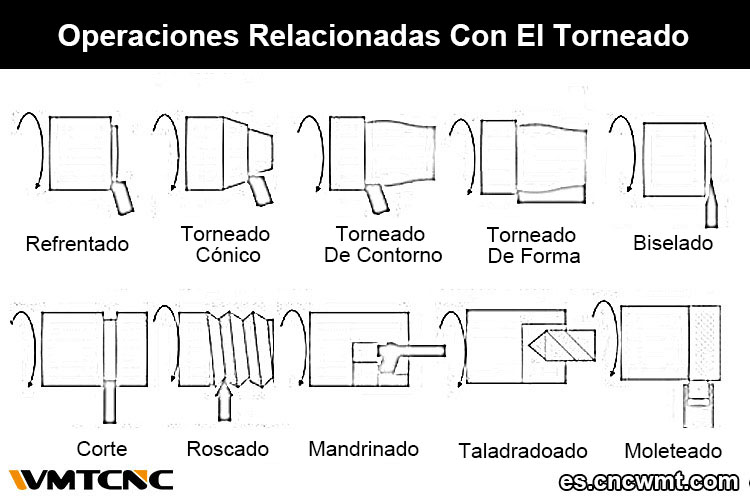

¿Qué operaciones pueden realizarse en un torno CNC?
Los tornos CNC ofrecen una notable versatilidad en todos los sectores gracias a su capacidad para realizar múltiples operaciones con gran precisión.
– Torneado: eliminación de material para formar formas cilíndricas
– Refrentado: creación de superficies planas en extremos u hombros
– Taladrado, mandrinado y escariado: crear o refinar orificios internos.
– Roscado: generar roscas de tornillo (internas/externas).
– Moleteado: añadir patrones de textura para el agarre.
– Ranurar/separar: cortar ranuras funcionales o separar piezas.
– Biselado: creación de bordes angulosos o biseles.
– Torneado excéntrico: mecanizado de perfiles descentrados.
– Roscado: formación de roscas internas mediante machos.
– Fresado CNC (con herramientas motorizadas): añadir ranuras, orificios o características laterales a tornos con capacidad de eje Y/C.
¿Qué software permite programar y mecanizar tornos CNC?
La eficacia de los tornos CNC depende en gran medida del ecosistema de software de apoyo que facilita todo el proceso.
– Software CAD: Algunos ejemplos son AutoCAD, SolidWorks y Fusion 360.
– Software CAM: Mastercam, GibbsCAM y Fusion 360.
– Editores de código G: NC Corrector y G-Wizard Editor.
– Herramientas de simulación CNC: VERICUT y NC Viewer.
– Optimización de trayectorias: Integrado en la mayoría de paquetes CAM.
– Software DNC: Predator DNC y CIMCO DNC para comunicación con la máquina.
– Sistemas de supervisión: MDC-Max y FactoryWiz para el seguimiento del rendimiento.
– Herramientas de postprocesado: Convierta la salida CAM en código específico de la máquina.
– Suites CAD/CAM integradas: Fusion 360 y BobCAD-CAM.
– Modelado 3D: Rhino y Blender (para formas complejas o artísticas).
– Software de control de calidad: PC-DMIS y Sistemas de control de calidad.
– Control CNC personalizado: LinuxCNC y Mach3/4 para configuraciones especializadas.

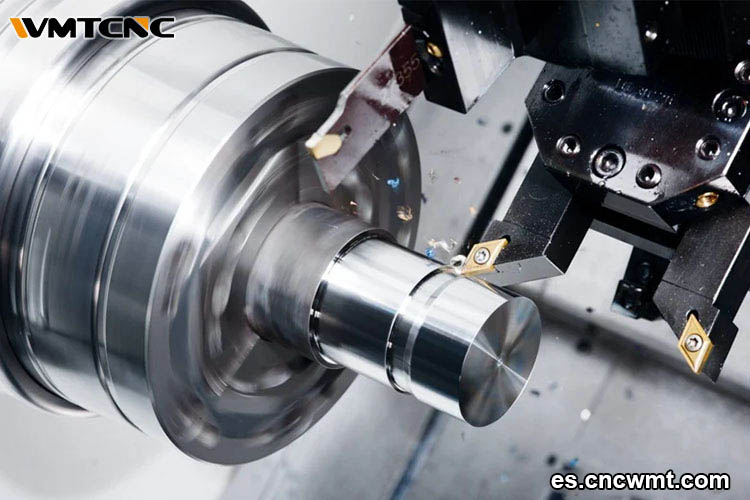

¿Por qué elegir un torno CNC?
- Precisión y repetibilidad:Elimina los errores manuales para entregar componentes uniformes en grandes lotes.
- Capacidad para formas complejas:Los tornos CNC superan a los tornos convencionales cuando se trata de roscas, ranuras y geometrías complejas.
- Eficacia:Los procesos automatizados, los cambios de herramienta más rápidos y el funcionamiento 24/7 reducen los plazos de entrega.
- Flexibilidad: Los programas pueden ajustarse rápidamente a nuevas piezas o variantes sin necesidad de herramientas específicas.
- Seguridad y medio ambiente:El funcionamiento cerrado y los sistemas automatizados reducen la exposición humana a los peligros.
- Control de procesos: Registra la temperatura, las vibraciones y las alarmas para permitir acciones preventivas.

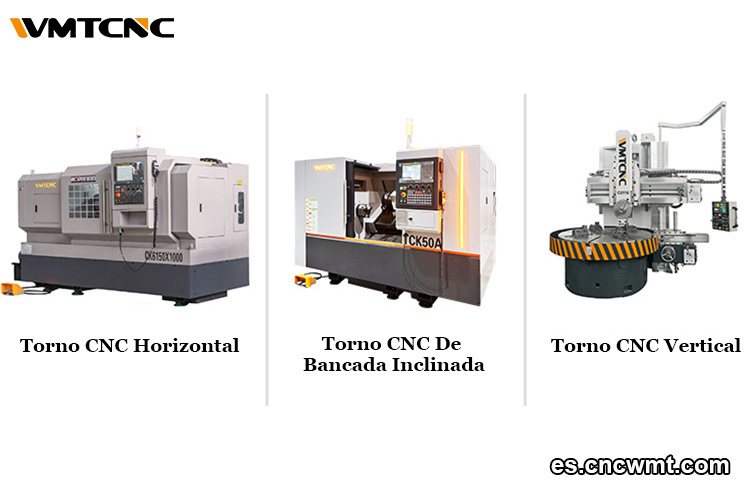

Tipos de tornos CNC y cómo seleccionar uno
Por eje y función
- 2 ejes (X y Z): operaciones de torneado estándar.
- 3 ejes: añade un eje Y para fresado y taladrado (‘live tooling’).
- Multieje (4-6+ ejes): incluye eje C, eje Y y ejes A/B para contornos ultracomplejos.
Por orientación del husillo
- Tornos horizontales CNC: ideales para componentes más largos; evacuación eficaz de la viruta.
El mecanizado en tornos horizontales CNC utiliza tornos de configuración horizontal. Estas máquinas hacen girar la pieza cilíndricamente, como un pollo asado, mientras las herramientas cortan el material sobrante para dar forma a la pieza. Como las piezas deben colocarse verticalmente, los tornos horizontales suelen ocupar más espacio, por lo que son más adecuados para piezas pequeñas o medianas. Del mismo modo, dado que el plato de estas máquinas sujeta la pieza verticalmente contra la gravedad, estas máquinas son más adecuadas para materiales ligeros; de lo contrario, corre el riesgo de dañar el plato. Si va a comprar un torno CNC de segunda mano, es especialmente importante tener en cuenta esta información y asegurarse de preguntar al distribuidor sobre el historial de trabajo de la máquina.
- Tornos verticales CNC (VTL): mejores para piezas pesadas y cortas que utilizan portapiezas verticales.
En un torno vertical CNC, la pieza gira en posición vertical, similar a un torno de cerámica. Esto permite al husillo cortar en ángulos difíciles de alcanzar. Como es natural, los tornos verticales ocupan menos espacio que los horizontales, lo que los hace ideales para fabricar piezas extremadamente grandes y pesadas, incluidas las que tienen que cargarse con una grúa. La huella más pequeña también permite que los husillos dobles trabajen en una pieza sin comprometer espacio adicional en el suelo, lo que los convierte en una buena opción para operaciones de torneado en pellizco. Además, el diseño vertical de la máquina significa que la gravedad mantiene la pieza estable durante todo el proceso de mecanizado, lo que permite movimientos de husillo estables y un corte más preciso. Sin embargo, es importante tener en cuenta que los tornos verticales suelen ser más caros que sus homólogos horizontales.
Variantes especiales
- Los tornos de tipo suizo utilizan casquillos guía para mecanizar piezas largas y delgadas.
- Los tornos de bancada móvil utilizan bancos de herramientas fijos para la producción rápida de piezas más sencillas.
- Diseños de bancada inclinada frente a diseños de bancada plana: Los tornos de bancada inclinada ofrecen mayor precisión y mejor control de la viruta, mientras que los tornos de bancada plana son más adecuados para piezas más grandes.
Tabla comparativa de tipos de tornos CNC
| Tipo de torno CNC | Configuración de ejes | Características principales | Mejor caso de uso |
|---|---|---|---|
| Horizontal de 2 ejes | X Y Z | Torneado básico, rentable | Piezas cilíndricas sencillas |
| Herramientas motorizadas de 3 ejes | X, Z, con Y | Añade capacidad de fresado | Piezas de complejidad media que requieren taladrado o fresado |
| 4-6 ejes / Fresado | X, Z, C, Y/A/B | Máquinas multiproceso de configuración única | Componentes médicos y aeroespaciales de precisión |
| Tipo suizo | X, Z (+ casquillo guía) | Alta rigidez, microprecisión | Piezas de precisión largas y delgadas (por ejemplo, implantes) |
| Vertical (VTL) | X, Z, pieza vertical | Piezas grandes, asistidas por gravedad | Componentes de disco/placa pesados o anchos |
| Cama inclinada vs. plana | Horizontal | Control de virutas vs. tamaño del espacio de trabajo | Escenarios de alta eficiencia frente a piezas grandes |
* El eje Y se consigue a menudo mediante herramientas en vivo.
¿Dónde se utilizan los tornos CNC?
Los tornos CNC admiten piezas de alta precisión en prácticamente todas las industrias importantes:
- Automoción: ejes, pistones y componentes de válvulas.
- Aeroespacial: piezas de trenes de aterrizaje y ejes de motores.
- Médico: implantes, instrumentos quirúrgicos.
- Petróleo y gas: bridas, tuberías de gran diámetro.
- Electrónica e IoT: conectores y disipadores de calor.
Los materiales comunes incluyen acero al carbono, acero inoxidable, aluminio, latón, titanio, polímeros de alto rendimiento y materiales compuestos.
Conclusión y próximos pasos
Los tornos CNC se encuentran en el corazón de la fabricación escalable y de alta precisión. Su automatización, precisión y versatilidad los hacen indispensables para todo, desde ejes básicos hasta piezas médicas que salvan vidas.
