El mecanizado CNC depende en gran medida de la precisión, rigidez y fiabilidad del sistema de husillo y, por extensión, del cono del portaherramientas. Los sistemas cónicos más utilizados son BT y SK (DIN 69871), cada uno de ellos con ventajas únicas para diferentes necesidades de mecanizado. Este artículo explorará sus características, casos de uso y cómo elegir la combinación de husillo y cono adecuada para sus operaciones.
Introducción a los husillos CNC y sistemas cónicos
¿Qué son los husillos CNC?

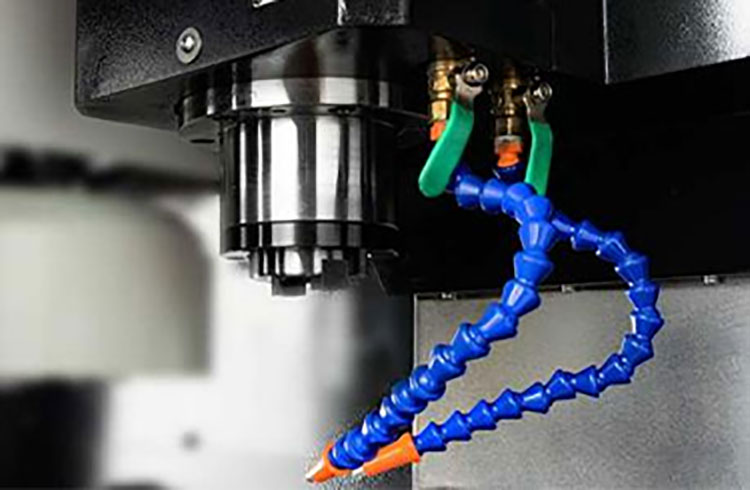

Un husillo CNC es el eje giratorio de una máquina CNC, responsable de aplicar el par, la velocidad y la precisión necesarios para realizar el corte o la conformación. Su composición incluye un sistema de accionamiento, un eje, una carcasa, cojinetes y una barra de tracción.
Por qué son importantes los husillos y los conos en el mecanizado de precisión
Los husillos son componentes críticos en las operaciones de mecanizado, ya que afectan a parámetros de rendimiento clave como la precisión, la resistencia a las vibraciones, la longevidad de la herramienta y la capacidad de cumplir tolerancias estrictas. El sistema cónico conecta el portaherramientas con el husillo, por lo que la selección del adecuado afecta directamente a la eficiencia operativa.
Explicación de los sistemas cónicos BT

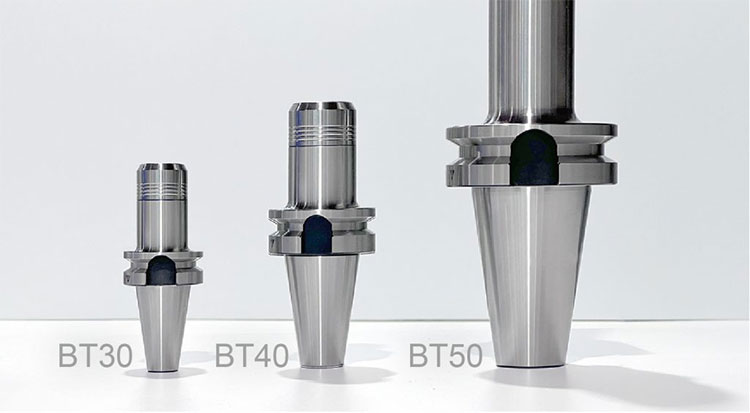

BT30, BT40, BT50 – Tamaños y casos de uso
- BT30: Se utiliza en centros de mecanizado más pequeños para tareas ligeras.
- BT40: Un tamaño muy utilizado que ofrece equilibrio entre resistencia y versatilidad.
- BT50: Adecuado para aplicaciones pesadas que requieren un par y una fuerza elevados.
Ventajas de los conos BT en el mecanizado CNC
Los conos BT son simétricos, por lo que ofrecen una mayor rigidez y equilibrio, especialmente a altas velocidades. Esta simetría también reduce las vibraciones, mejora el desgaste de la herramienta y garantiza la compatibilidad con los cambiadores automáticos de herramientas.
Explicación de los sistemas cónicos SK
SK30, SK40, SK50 – La norma europea
Según la norma DIN 69871, los conos SK son un tipo de cono utilizado habitualmente en los centros de mecanizado europeos. Su pronunciado ángulo de conicidad de 1:10 garantiza una excelente estabilidad de sujeción y concentricidad.
Principales características y ventajas de los conos SK
Alto rendimiento de equilibrado para el mecanizado de alta velocidad
Uso de pernos de tracción normalizados para facilitar la compatibilidad
Excelente rigidez y concentricidad
Amplia gama de portaherramientas compatibles (portapinzas, fresas, mandriles)
Tipos de husillos CNC y sus aplicaciones

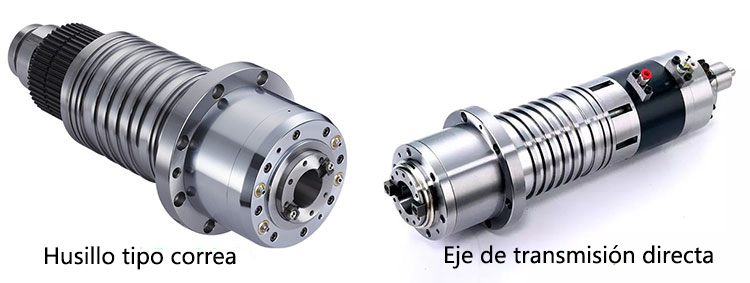

Husillos accionados por correa frente a husillos motorizados
- Husillos motorizados: Motores incorporados; compactos e ideales para trabajos de alta velocidad.
- Husillos accionados por correa: Ofrecen más par y pueden alcanzar velocidades de hasta 15.000 RPM.
Aplicaciones aeroespaciales, robótica y fabricación
- Mecanizado aeroespacial
- Brazos robóticos para el acabado automatizado
- Soldadura por fricción
- Piedra y aplicaciones alimentarias
Elegir el husillo CNC y el cono adecuados para su operación
Factores a tener en cuenta: Par, velocidad, material, utillaje
- Propiedades de los materiales (aluminio frente a acero)
- Requisitos de velocidad superficial
- Fuerzas de corte y tamaño de la herramienta
- Volumen de producción y compatibilidad de las máquinas
Consulta de expertos y consejos de mantenimiento
Es esencial consultar a los fabricantes de husillos para su integración y equilibrado. Además, se recomienda aplicar inspecciones periódicas y procedimientos de limpieza con el objetivo de prolongar la vida útil del husillo y el cono.
Tabla comparativa: Sistemas cónicos BT vs SK
| Característica | BT Taper | Cono SK (DIN 69871) | Notas |
|---|---|---|---|
| Tamaños comunes | BT30, BT40, BT50 | SK30, SK40, SK50 | Hacer coincidir las dimensiones del husillo y del portaherramientas |
| Ángulo del cono | 7/24 | 1:10 | SK tiene un cono más pronunciado |
| Región de uso | Asia, Global | Europa, Global | La normalización afecta a la cadena de suministro |
| Portaherramientas | Portaherramientas BT | Pinzas de sujeción, mandriles, etc. | SK tiene más opciones conformes con DIN |
| Mecanismo de retención | Pomo de retención | Pomo de retención | Métodos de retención similares |
| Capacidad de equilibrio | Equilibrado para mayor velocidad | Equilibrado de alta precisión | Crucial para >10K RPM |
| Tipos de máquinas | Centros de mecanizado | Fresadoras, centros de mecanizado | Ambos ofrecen una amplia versatilidad |
Conclusión: Alineación del sistema de husillos con los objetivos operativos
A la hora de elegir entre los sistemas de cono BT y SK, es esencial tener en cuenta factores clave como las necesidades de mecanizado, los requisitos de velocidad y par, la compatibilidad regional y la compatibilidad de los portaherramientas. Ambos sistemas ofrecen un rendimiento excepcional cuando se combinan con el husillo adecuado. Tanto si está actualizando, reequipando o ampliando su capacidad, alinear la tecnología de husillo con los objetivos operativos es clave para la productividad.
