Description

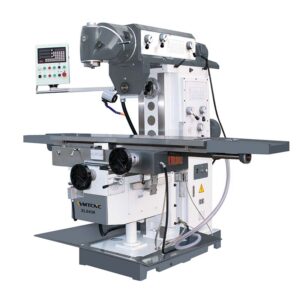

El modelo XL6136CL se usa mucho en diferentes industrias, desde el mecanizado hasta la fabricación de moldes, herramientas e instrumentos. Su diseño se basa en una fundición maciza de aleación de alta resistencia que incluye la base, el fuselaje y la mesa de trabajo. Para garantizar la precisión y la durabilidad, los componentes de la máquina se someten a un proceso de envejecimiento artificial, lo que aumenta considerablemente su estabilidad durante el funcionamiento.
Especificación
| Especificaciones | XL6136CL |
|---|---|
| Tamaño de la mesa | 1600*360mm |
| Recorrido de la mesa (X, Y, Z) | 1300mm |
| 320mm | |
| 400mm | |
| Conicidad del husillo | 7:24 ISO50 |
| Velocidad rápida de la mesa (X, Y, Z) | 1200mm/min |
| 800mm/min | |
| 600mm/min | |
| Avance de la mesa (X, Y, Z) | 8 stepsmm/min |
| X:30-750 \ Y:20-500 \ Z:15–375mm/min | |
| Ranuras en T (N.º/Ancho/Paso) | 3/18/80mm |
| Rango de velocidad del husillo | 12 stepsr/min |
| 60-1800r/min | |
| Distancia entre la punta del husillo y la superficie de la mesa | 20-420mm |
| Ranuras en T (N.º/Ancho/Paso) | 3/18/80mm |
| Recorrido del brazo | 500mm |
| Distancia entre el eje del husillo y la guía de la columna | 175mm |
| Motor principal | 5.5kw |
| X, Y, Z para avance Par del servomotor de CA | 10N.m |
| Dimensiones totales | 2520*2100*1870mm |
| Peso neto | 2550kg |
Características Principales
- Bancada de máquina extremadamente rígida fabricada en hierro fundido HT-200 de alta resistencia con nervaduras reforzadas.
- Guías rectificadas con precisión y superficies endurecidas para garantizar la precisión a largo plazo y la resistencia al desgaste.
- Amplia zona de trabajo de 1600 x 360 mm y capacidad de carga de la mesa de hasta 450 kg.
- Engranajes del cabezal silenciosos y de precisión con dientes endurecidos y rectificados.
- Los potentes servomotores de los ejes permiten un ajuste infinito de los avances en los 3 ejes.
- El motor principal de 5,5 kW garantiza un alto par.
- Sistema de refrigeración y bandeja de virutas incluidos.
