Description

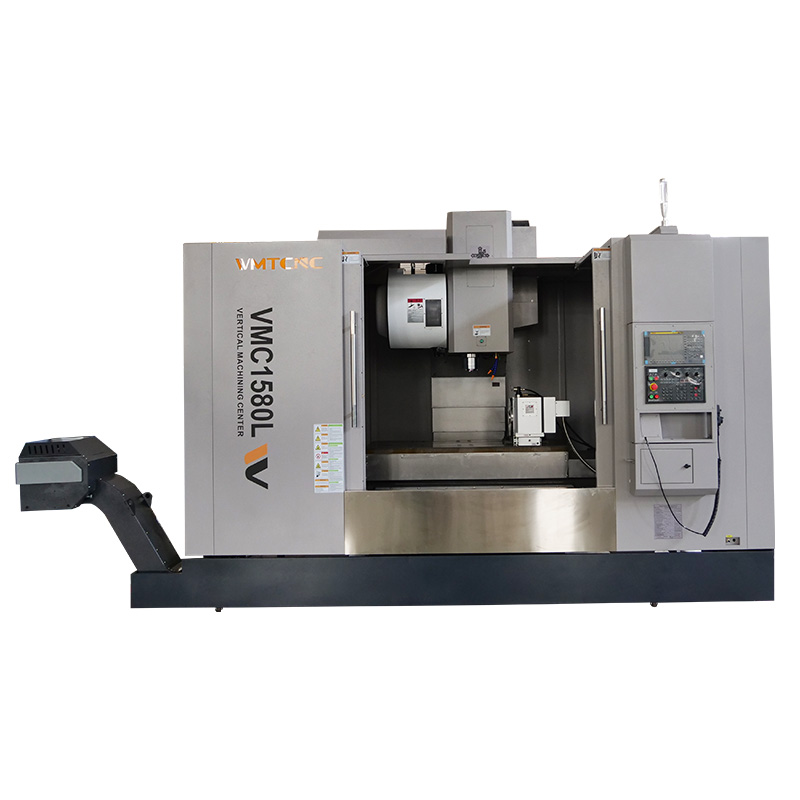

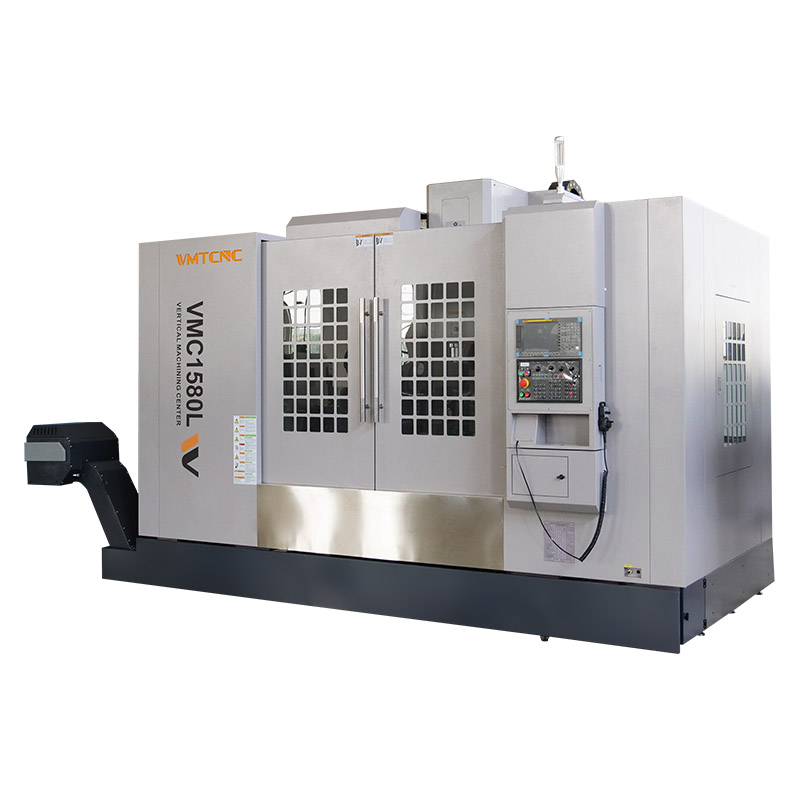

El centro de mecanizado CNC de 4 ejes VMC1580L adopta un avanzado estándar de diseño internacional.
Además, cuenta con una estructura moderna con componentes y repuestos de alta calidad.
Por lo tanto, ofrece un buen rendimiento tanto en el mecanizado de piezas de precisión como en el procesamiento de moldes.
Como resultado, el VMC1580L de WMTCNC proporciona un excelente rendimiento y una estabilidad fiable a largo plazo.
Además, garantiza una gran rigidez y una mayor precisión para aplicaciones exigentes.
Especificación
| Especificación | VMC1580L |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo (L×A) | 1600×800mm |
| Tamaño de las ranuras en T (N×W×D) | 7x22x110mm |
| Recorrido | |
| Recorrido del eje X/Y/Z | 1500/800/700mm |
| Rango de mecanizado | |
| Distancia desde el centro del husillo hasta la columna | 855mm |
| Distancia desde la punta del husillo hasta la superficie de la mesa de trabajo | 190-890mm |
| Husillo | |
| Conicidad del husillo | BT40/BT50 |
| Potencia del husillo | 11/15kw;15/18.5kw(optional) |
| Velocidad máxima del husillo | 8000/6000rpm |
| Avance | |
| Velocidad máxima de avance | 10m/min |
| Velocidad de avance rápido (X/Y/Z) | 24/24/20m/min |
| Tornillo de bolas (diámetro+paso) | |
| Tornillo de bolas del eje X/Y/Z | 5012 |
| Almacén de herramientas | |
| Capacidad del almacén de herramientas | 24T |
| Longitud máxima de la herramienta | 300mm |
| Tiempo de cambio de herramienta | 1.5s |
| Precisión de posicionamiento (estándar nacional) | |
| Precisión de posicionamiento (X/Y/Z) | 0.01mm |
| Precisión de reposicionamiento (X/Y/Z) | ±0.008mm |
| Dimensiones de la máquina | |
| L×A×A | 3800×2720×3610mm |
| Peso de la máquina | |
| Carga máxima de la mesa de trabajo | 1500kg |
| Peso de la máquina | 13000kg |
Características Principales
- Unidad de husillo del centro de mecanizado CNC de 4 ejes: El husillo tiene una velocidad de 8000 rpm, accionado por un servomotor, y proporciona una potencia de 11 kW.
- Cambiador automático de herramientas (ATC) de 24 herramientas de Taiwán: Equipado con un sistema cambiador automático de herramientas de 24 herramientas fabricado en Taiwán. Permite cambios de herramientas rápidos y precisos.
- Husillos de bolas HIWIN de Taiwán: Utilizando husillos de bolas de la marca HIWIN de Taiwán, garantiza una alta precisión, baja fricción y una larga vida útil, lo que garantiza la precisión y estabilidad del movimiento de la máquina.
- Guías lineales HIWIN de Taiwán: Empleando guías lineales HIWIN de Taiwán, se caracteriza por su alta rigidez, alta precisión y baja fricción, lo que proporciona un movimiento suave y preciso de la mesa de trabajo.
- Volante manual: Equipado con un volante manual, facilita las operaciones manuales y el posicionamiento por parte del operador.
Detalles de la Máquina
 |
 |
| Husillo de Taiwán | Taiwán ATC |
| Husillo original. Estructura simple y compacta. Alta eficiencia y alta precisión. Bajo nivel de ruido y baja vibración. Conicidad del husillo: BT40. Velocidad máxima del husillo: 8000rpm, 10000rpm y 12000rpm opcionales. | 24 uds. Disco Tipo ATC |
 |
 |
| Sistema de Control CNC | Mesa de Trabajo |
| Se puede seleccionar el sistema de control CNC, GSK/SimenS/FANUC/MITSUBISHI. | Proceso de temple de alta frecuencia. Mejora la resistencia, la dureza y la resistencia al desgaste. Prolonga la vida útil. |
 |
 |
| Sistema de Lubricación | Armario Eléctrico |
| Cronometrado, cuantitativo, preciso y eficaz. Lubricar eficazmente todas las piezas de la máquina herramienta. | La disposición de la línea es ordenada, y el mantenimiento es seguro y sencillo. |
 |
 |
| Mesa Rotray CNC de 4 Ejes | Mesa Giratoria de Cinco Ejes |
| Especial para mecanizado de poliedros, 4 ejes trabajando simultáneamente. Ahorro de tiempo y alta eficiencia. | El centro de mecanizado de 5 ejes (mesa giratoria) es adecuado para piezas complejas, multiproceso y de alta precisión. Podemos confirmarle si necesita añadir un 5º eje. |
