Description

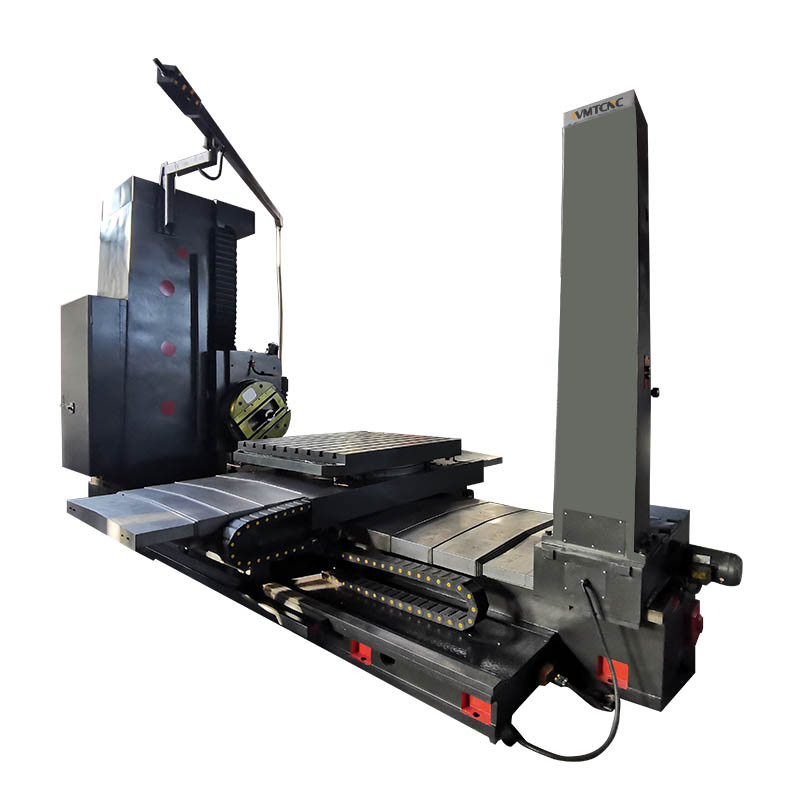

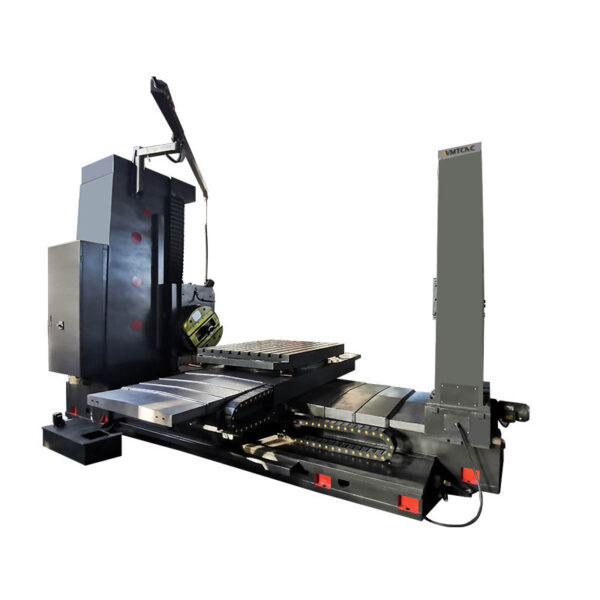

Las máquinas herramienta de la serie TPX611 son mandrinadoras-fresadoras horizontales convencionales, con columna única, caja lateral suspendida y estructura de mesa cruzada deslizante. Están equipadas con barras de mandrinar reforzadas en comparación con máquinas similares y son principalmente adecuadas para el fresado de superficies planas y el mecanizado de orificios en piezas tipo caja.

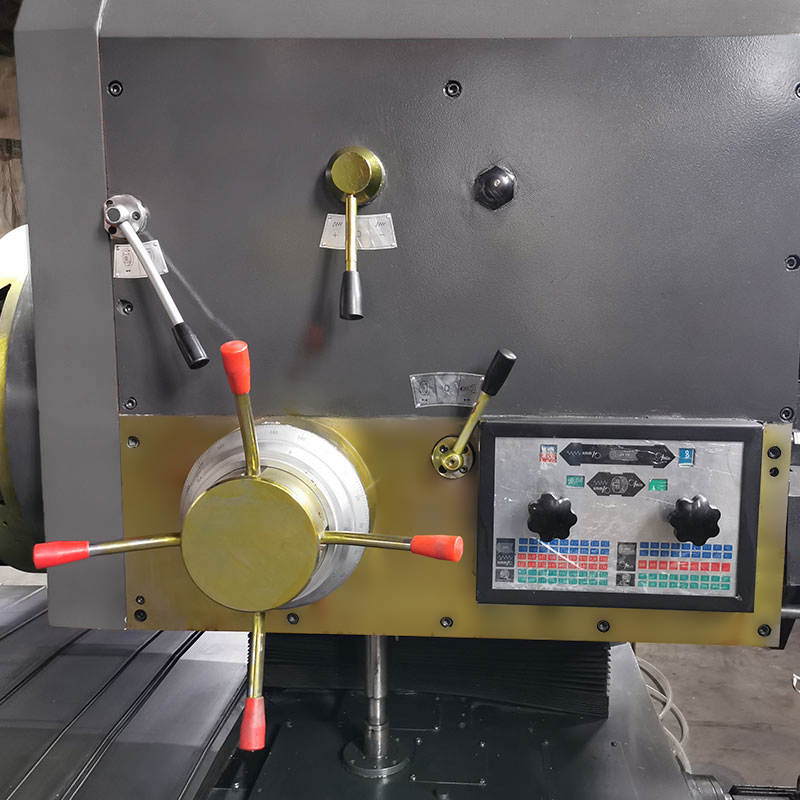

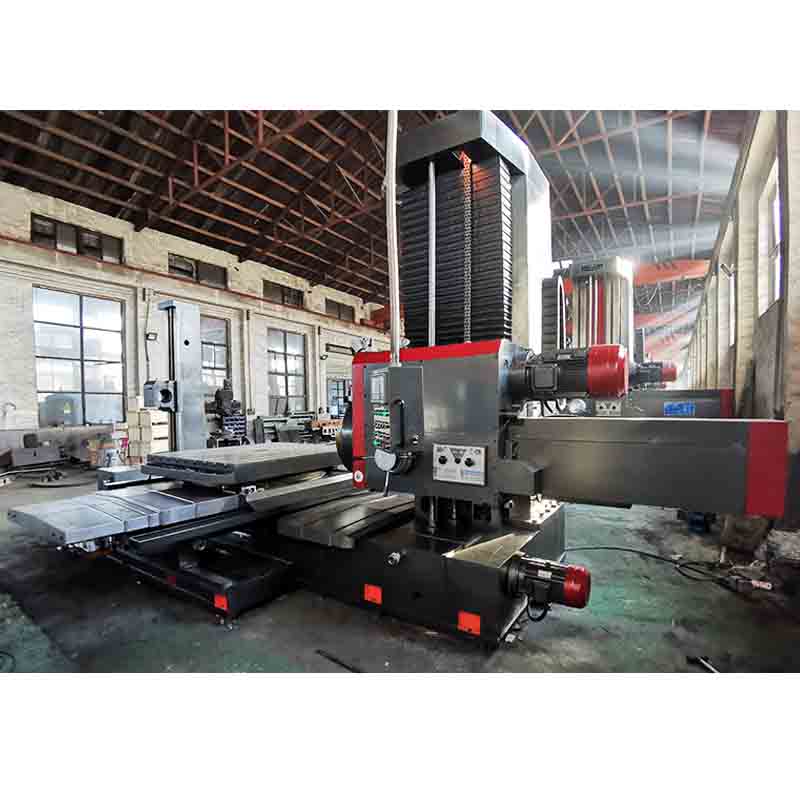

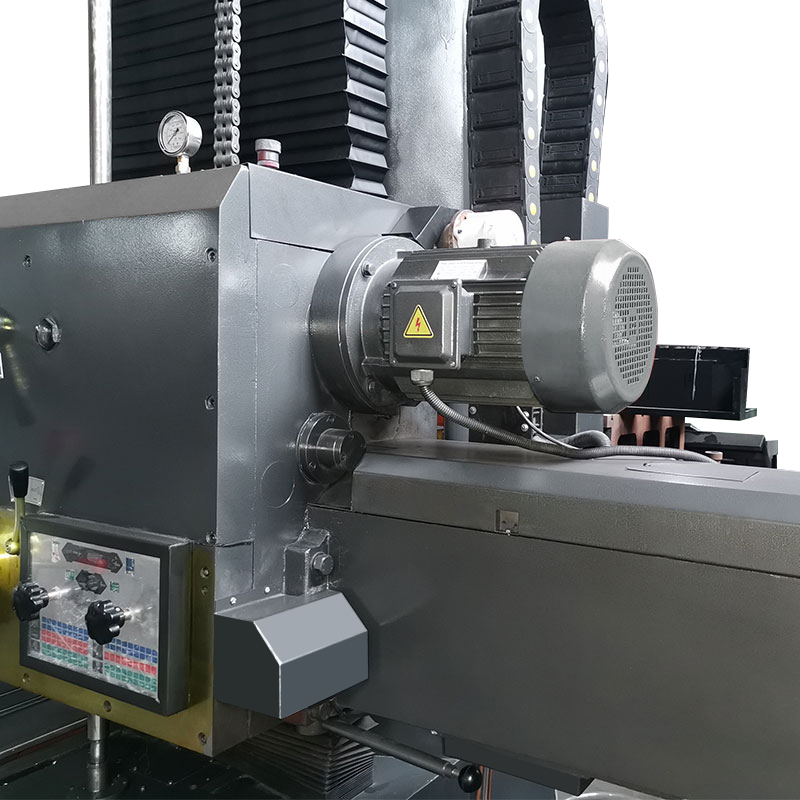

Detalles de la máquina
Especificación
| Especificaciones |
TPX6113B |
| Diámetro del husillo |
130mm |
| Par máximo del husillo |
2950N.m |
| Par máximo de la corredera radial |
4694N.m |
| Empuje axial máximo del husillo |
31360N.m |
| Conicidad del husillo de mandrinado |
MT6(Optional:ISO50 7:24) |
| Recorrido máximo del husillo |
900mm |
| Recorrido máximo de la mesa de trabajo |
Longitudinal con perno de fijación |
1500mm |
| Longitudinal sin perno de fijación |
2000mm (special supplied) |
| Transversal |
1600mm |
| Distancia entre el eje del husillo y la superficie de la mesa |
Máx. |
1400mm |
| Mín. |
0mm |
| Recorrido máximo del portaherramientas radial en el cabezal de refrentado |
250mm |
| La mesa de trabajo se encuentra en el centro del soporte inferior |
8000kg |
| La mesa de trabajo se encuentra en el extremo del soporte inferior |
6300kg |
| Dimensiones de la mesa de trabajo (L × W) |
1600×1400 |
| Rango de velocidad del husillo |
8–800 r/min |
| Rango de velocidad del cabezal de refrentado |
2.5–125 r/min |
| Velocidad rápida del husillo, cabezal, mesa longitudinal y transversal |
1–2500 mm/min |
| Velocidad rápida de rotación de la mesa de trabajo |
1.2 r/min |
| Rango de avances longitudinales y transversales del husillo, cabezal y mesa |
1–2500 mm/min |
| Rango de avances del carro de refrentado radial |
1–1560 mm/min |
| Precisión de lectura del sistema de medición |
0.01 mm |
| Precisión de mandrinado |
IT7 |
| Rugosidad de mandrinado |
— |
| Diámetro de mandrinado (≤450 mm) |
φ50–φ240mm |
| Potencia del motor principal |
15 kW |
| Potencia del motor rápido |
3.5 kW |
| Dimensiones totales de la máquina (L×W×H) |
6995×3647×3442 mm |
| Peso de la máquina (aprox.) |
24000 kg |
Características principales
- Cada guía de la máquina herramienta adopta una guía rectangular de sección transversal amplia, con chapa guía especial de PTFE combinada con raspado manual de alta precisión. Esto garantiza una excelente resistencia al desgaste y a la presión, así como una buena rigidez y estabilidad de la máquina.

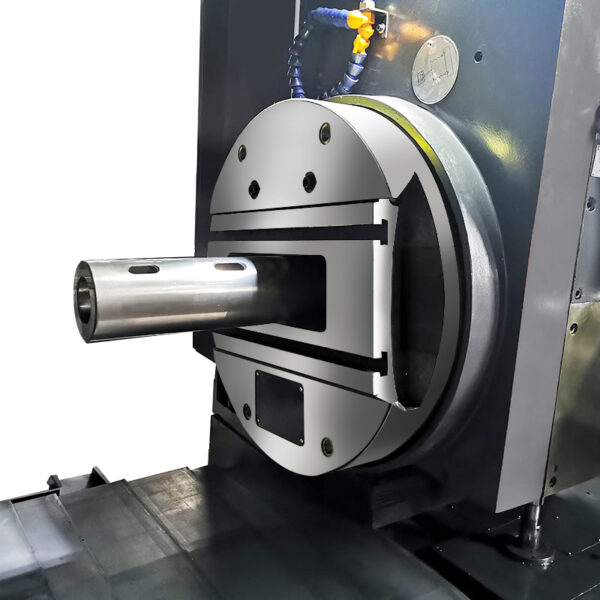

- El extremo de la caja del husillo está equipado con un plato giratorio plano, que permite mandrinar orificios y superficies de mayor tamaño.

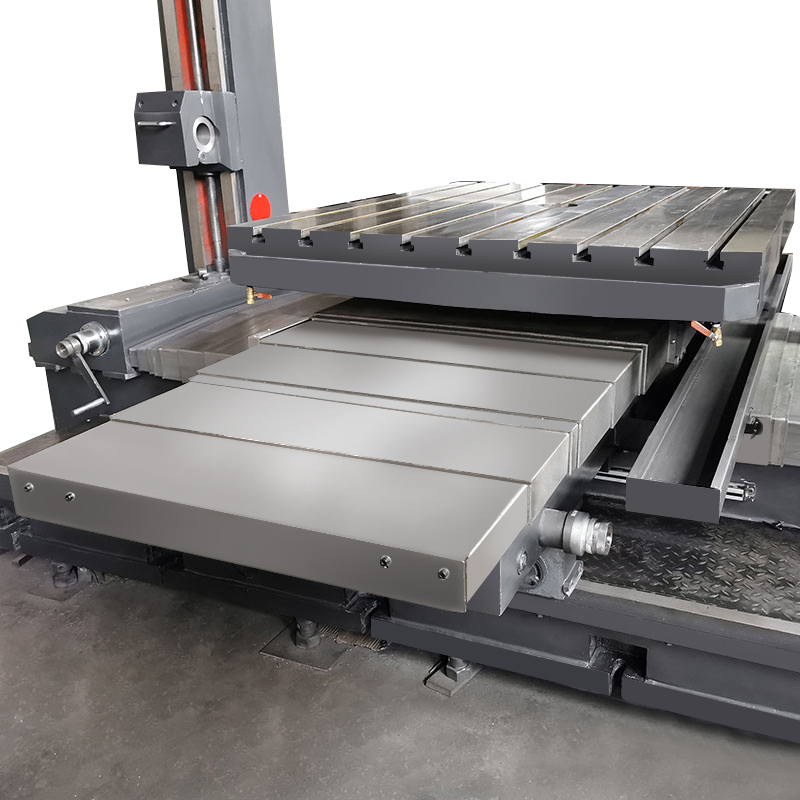

- La mesa de trabajo gira en incrementos de 4×90 grados y adopta una estructura de posicionamiento manual de pasador único con cuatro puntos, lo que asegura un posicionamiento preciso y confiable.
- Cada guía está equipada con un sistema de lubricación centralizado, con temporización y dosificación controladas, que garantiza que todas las partes móviles funcionen de manera flexible y confiable.
- La máquina herramienta está equipada con una visualización digital por regla óptica para los ejes X e Y, ofreciendo mediciones precisas y fiables.
- Se puede optar por un soporte de engranajes intercambiables para realizar operaciones de roscado y ampliar así el rango de mecanizado de la máquina.
