Description

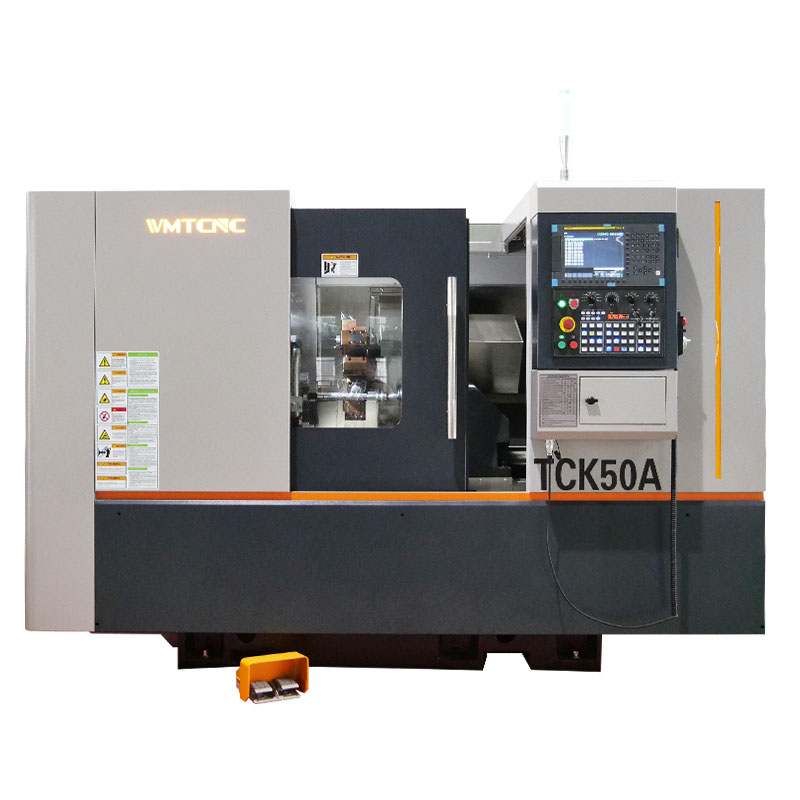

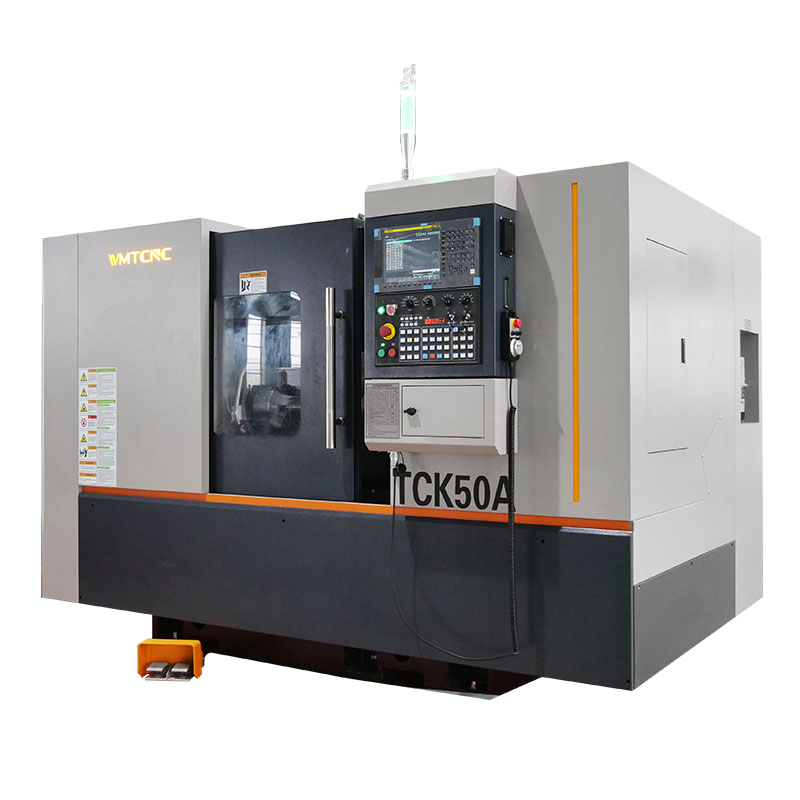

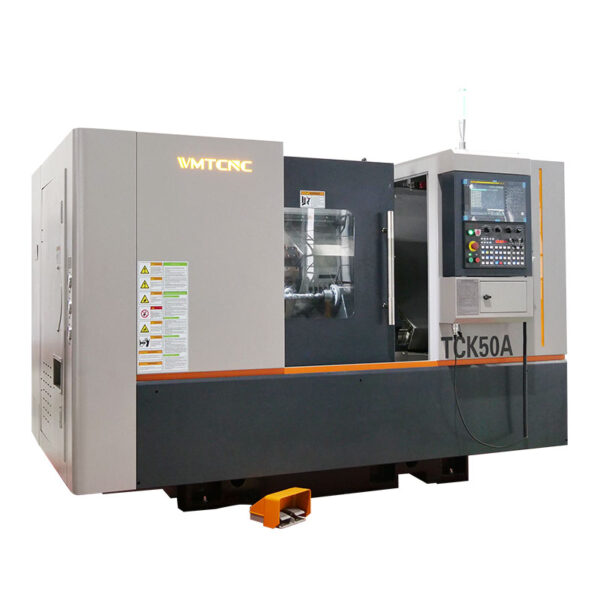

El torno CNC de bancada inclinada de precisión TCK50A es una solución asequible y eficiente para el mecanizado de precisión. Ofrece estabilidad, alta eficiencia y bajo consumo, lo que lo hace ideal para diversas aplicaciones.
Además, los tornos CNC de precisión de la marca WMTCNC garantizan un rendimiento excelente con una gran rigidez y estabilidad a largo plazo. Esta combinación garantiza una mayor precisión, lo que le proporciona resultados fiables a lo largo del tiempo. Con estas ventajas, puede contar con una mayor productividad y precisión en sus operaciones de mecanizado.
Detalles de la máquina TCK50A
 |
 |
| Sistema controlador CNC |
Mandril de precisión |

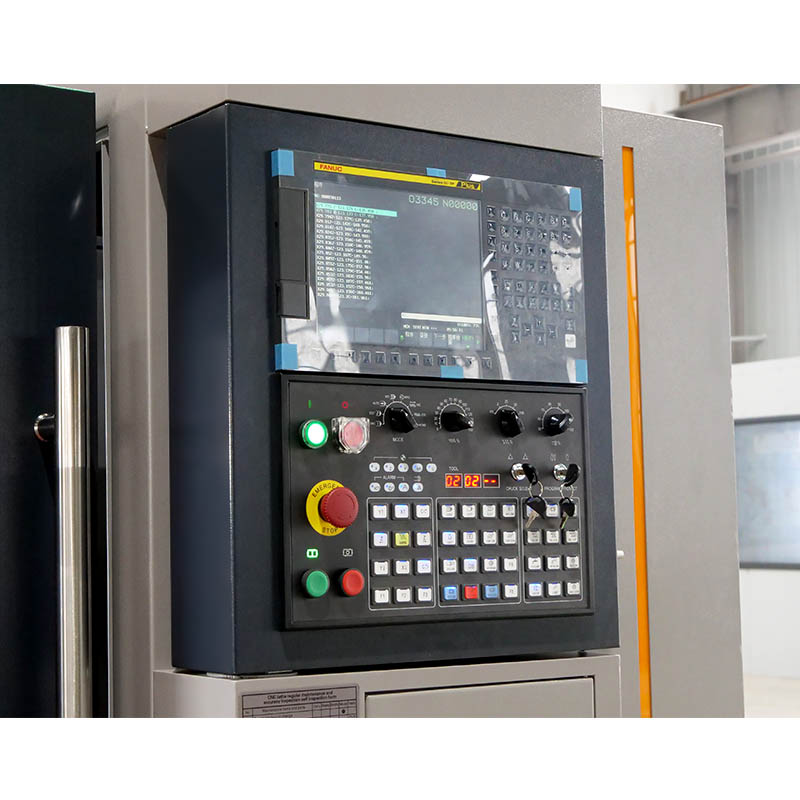

| Estándar: GSK. Opcional: Siemens, Syntec, Fanuc, Mitsubishi y otros. |

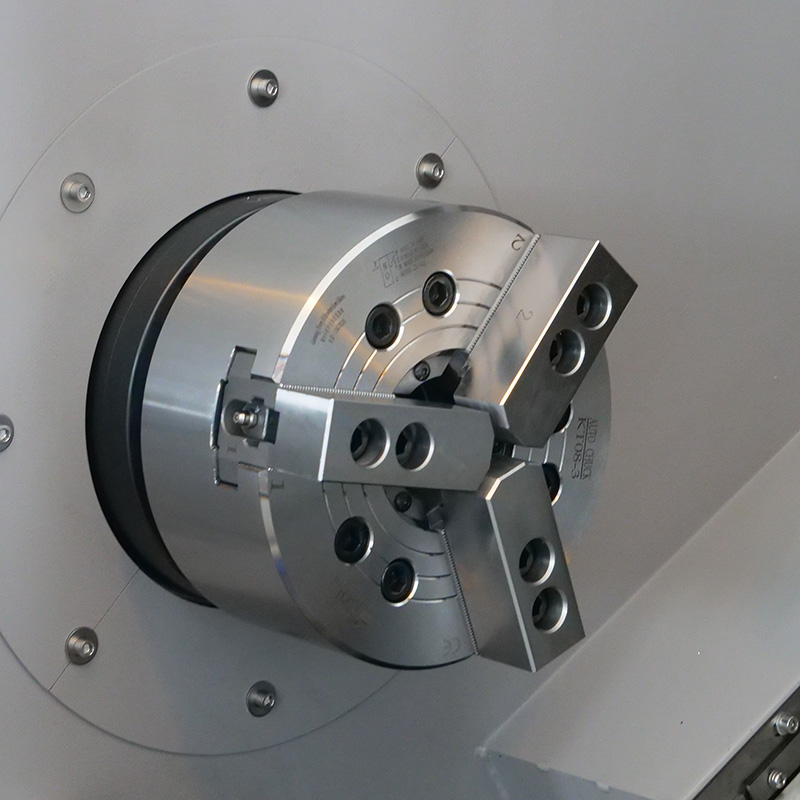

Estándar: mandril hidráulico hueco de 8″ Sujeción y apriete de piezas. Fundición de hierro de alta rigidez para una larga vida útil. |
 |
 |
| Torreta de potencia |
Contrapunto |

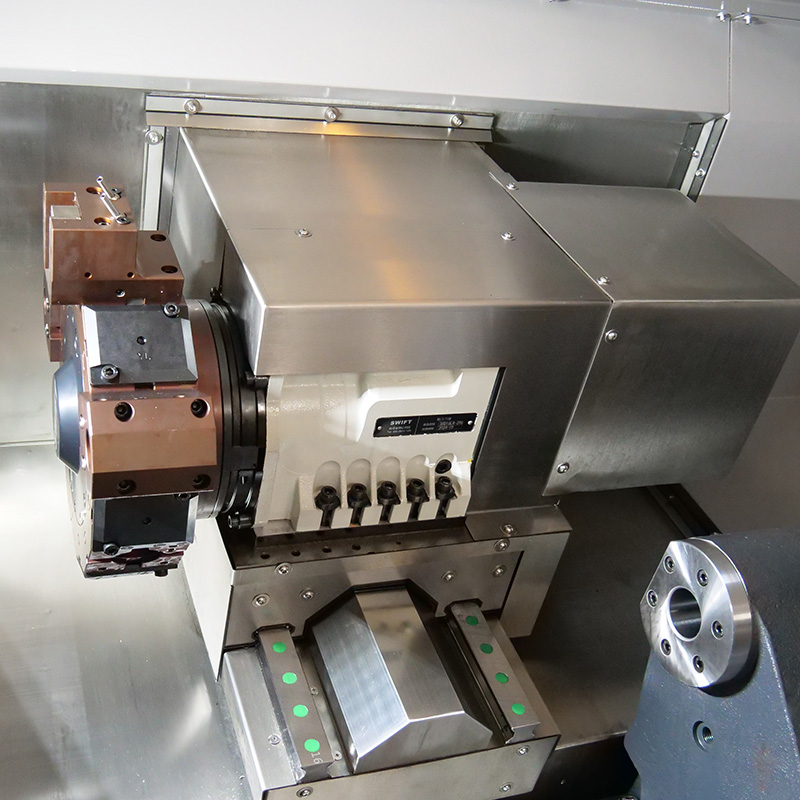

| Estándar: Torreta de alta potencia horizontal de 12 posiciones y 80 grados en el centro. Cambio y posicionamiento automático de herramientas durante el procesamiento, mejora la productividad y reduce los costos de mano de obra. |

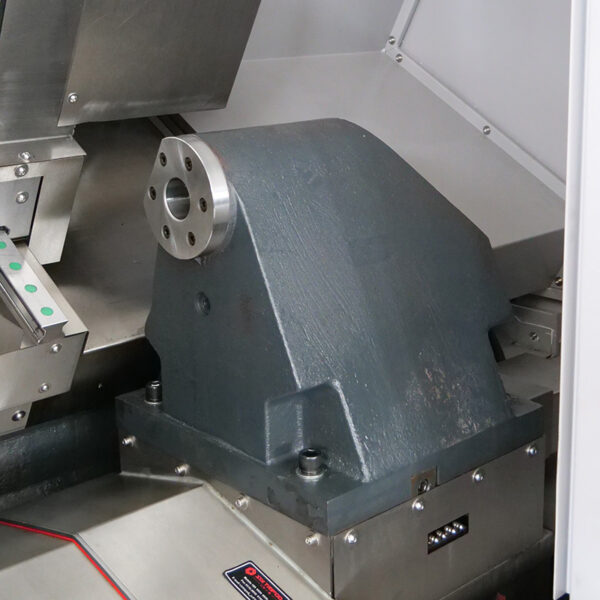

Estándar: Contrapunto hidráulico integral. Al mecanizar piezas de eje, utilice su centro para apretar la pieza de trabajo y garantizar su estabilidad. |
 |
 |
| Sistema de lubricación |
Armario eléctrico |

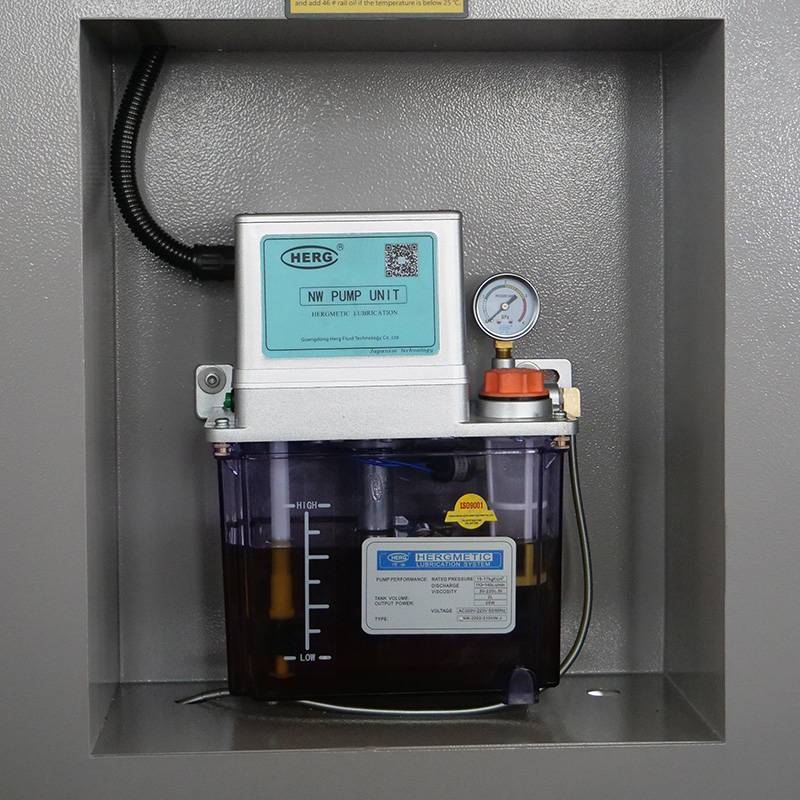

| Sincronización, cuantitativo, preciso y eficiente. Lubrica de manera eficiente todas las partes de la máquina herramienta. Fácil de usar y confiable, lo que resulta beneficioso para mejorar la vida útil de la máquina. |
La disposición de las líneas es ordenada y el mantenimiento es seguro y sencillo. |
Especificaciones De La Máquina Torno CNC De Precisión
| Especificación |
TCK50A-500 |
| Capacidad |
| Diámetro máximo de giro sobre la cama |
φ560mm |
| Longitud máxima de procesamiento |
480mm |
| Diámetro máximo de giro. |
Φ430mm(Disc parts) |
| Φ310mm(Shaft parts) |
| Diámetro máximo de giro sobre la corredera |
Φ310mm |
| Husillo |
| Rango de velocidad del husillo |
50~3000rpm |
| Diámetro máximo del agujero del husillo |
φ65mm |
| Diámetro máximo de la barra |
φ50mm |
| Punta del husillo |
A2-6 |
| Par máximo del husillo |
150Nm |
| Potencia del motor del husillo |
11kw |
| Tamaño del mandril hidráulico |
8”,*10” |
| Eje |
| Recorrido del eje X |
220mm |
| Recorrido del eje Z |
560mm |
| Avance rápido del eje X |
30m/min |
| Avance rápido del eje Z |
30m/min |
| Torretilla |
| Tipo |
Servo turret |
| Número de estaciones de tol |
8 position,*12 position |
| Tamaño del mango del tol |
25×25mm |
| Tamaño del mandril de mandrinar |
φ32/φ40mm |
| Contrapunto |
| Recorrido del contrapunto |
350mm |
| Conicidad del contrapunto |
MT5 |
| Capacidad de carga máxima |
| Piezas de disco |
200kg |
| Piezas de eje |
500kg |
| Dimensiones de la máquina |
| Dimensiones totales (L x An x Al) |
2775×1842×1866mm |
| Peso de la máquina |
3650kg |
Características principales:
- El torno CNC con bancada inclinada utiliza una bancada biselada para proporcionar una fuerza más estable durante el corte.
- El material de la bancada es hierro fundido de alta densidad, que ofrece una gran resistencia y una buena absorción de impactos.
- El diseño mejorado para la evacuación de virutas garantiza un corte suave de la máquina.
- Los husillos de bolas de alta precisión japoneses garantizan una mayor estabilidad en el posicionamiento y permiten a los usuarios obtener una mayor precisión de mecanizado, una mayor velocidad de movimiento y una mayor eficiencia de producción.
- Controladores GSK, Siemens y Fanuc opcionales.
