Description

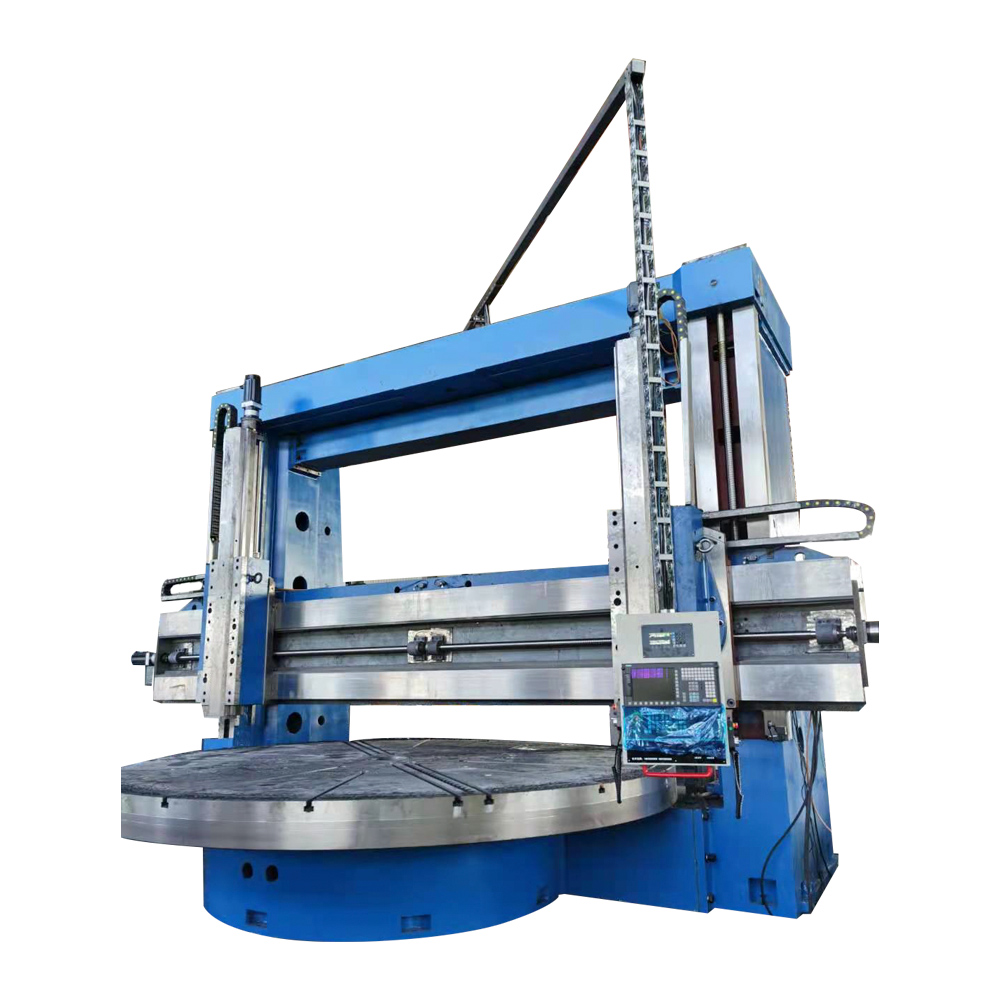

La serie DVT52 implementa los últimos estándares nacionales de precisión y seguridad, y está equipada con componentes electromecánicos avanzados y fiables tanto nacionales como extranjeros, cuyo excelente rendimiento estructural y fuerte rigidez pueden satisfacer los requisitos de un corte fuerte. La mesa puede soportar una gran carga de tonelaje con buena estabilidad, alta eficiencia, seguridad y fiabilidad. El sistema DVT controla directamente los portaherramientas izquierdo y derecho. Además, cada portaherramientas cuenta con una escala de visualización digital para mayor precisión. Beijing Super Synchronous suministra el servoaccionamiento y los motores de avance de los ejes X y Z. Además, los servomotores accionan los ejes X y Z de ambos portaherramientas. A continuación, los reductores planetarios de precisión aumentan el par antes de engranar los husillos de bolas. Como resultado, los husillos de bolas permiten un movimiento horizontal y vertical suave.
Especificación
| Especificaciones | DVT5240 |
| Diámetro de la mesa | 3200,*3600mm |
| Diámetro máximo de torneado | 4000mm |
| Altura máxima de la pieza de trabajo | 1600,*2000,*2500mm |
| Peso máximo de la pieza de trabajo | 32t |
| Torsión máxima de la mesa de trabajo | 80KN.m |
| Rango de velocidad de rotación de la mesa (16 pasos) | 1-50r/min |
| 2-63r/min | |
| Fuerza de corte máxima del soporte vertical | 40KN |
| Límite de movimiento del soporte de herramientas vertical | ±30° |
| Rango de velocidades de avance (18 pasos) | 0.1-500mm/min |
| Recorrido horizontal del cabezal del riel | 2150mm |
| Recorrido del pistón del cabezal del riel | 1000,*1250mm |
| Recorrido del rayo | 1250mm |
| Sección del pistón | 240x240mm |
| Velocidad de movimiento rápido de los cabezales de herramientas | 3500mm/min |
| Tamaño de la sección de la barra de herramientas (ancho x profundidad) | 40x50mm |
| Potencia del motor principal | DC/AV:75KW |
| Tamaño total (largo x ancho x alto) | 8700x6200x4420mm |
| Peso de la máquina | 50,*52t |
Características Principales
- Torno vertical convencional con doble columna;
- Columna rígida y estable;
- DRO opcional;
- Corte preciso para piezas de metal pesado.
