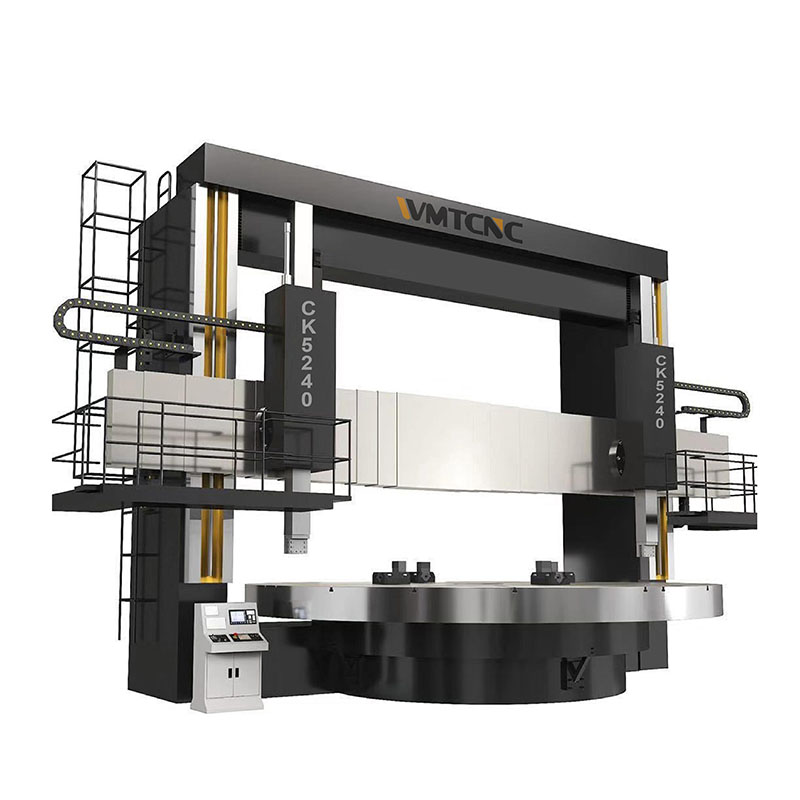

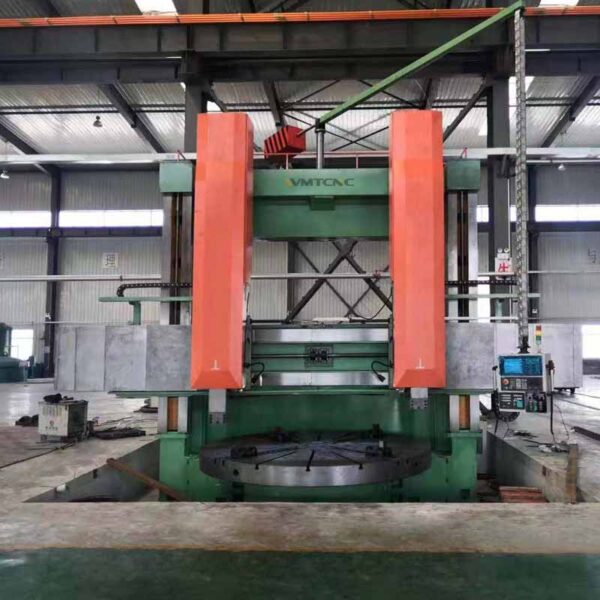

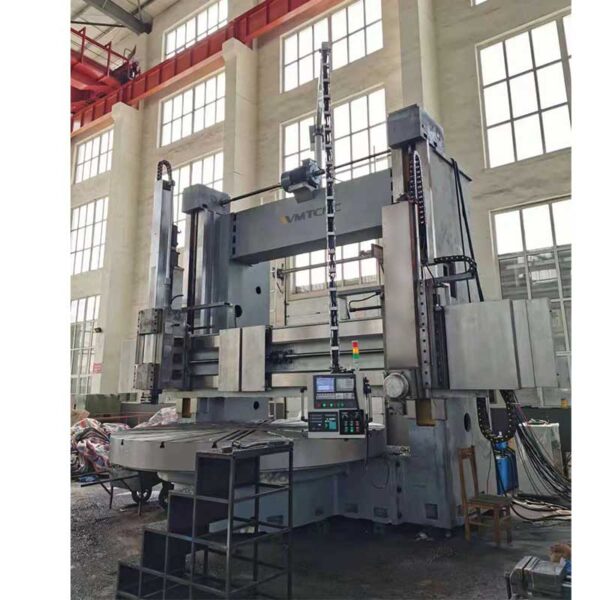

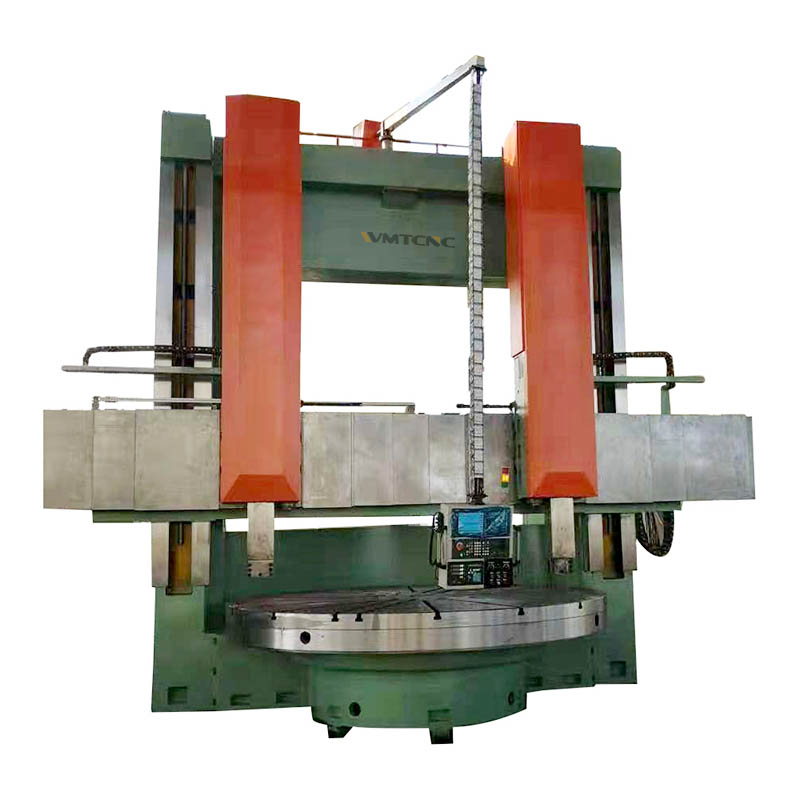

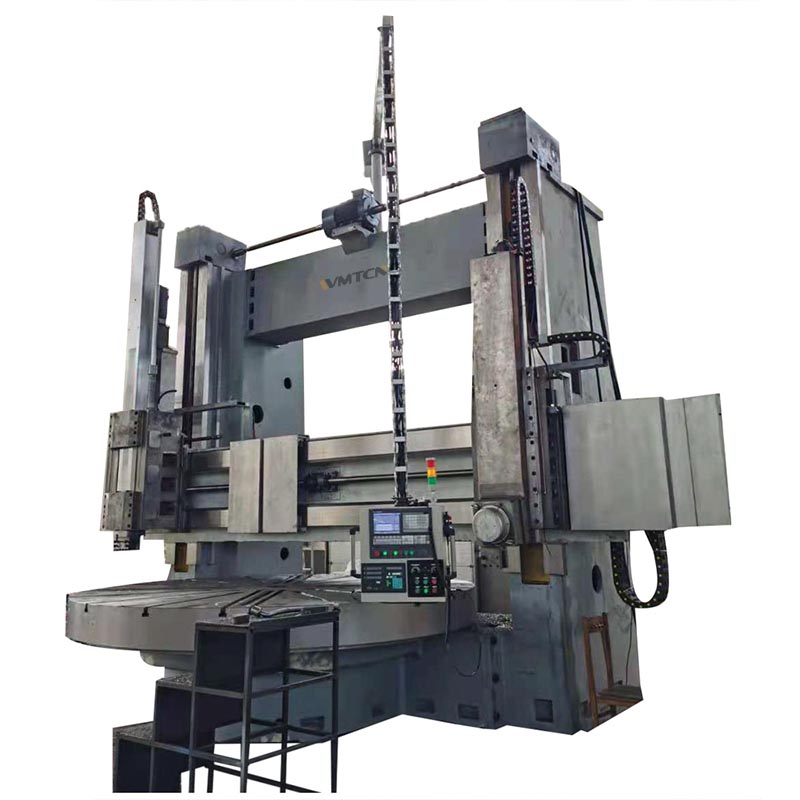

CK5240 Máquina grande del torno vertical del CNC para el cilindro, superficie del cono, superficie del extremo
Detalles de la máquina
 |
 |
 |
 |
Especificación
| Especificación | CK5240 |
| Diámetro de la mesa | 4500mm |
| Diámetro máx. de volteo | 5000mm |
| Altura máx. de la pieza | 2500,*3150mm |
| Peso máx. de la pieza | 65t |
| Torque máx. de la mesa de trabajo | 100KN.m |
| Rango de velocidad de rotación de la mesa (16 pasos) | 0.42-42r/min |
| (Vario en 4 o 2 pasos) | 0.42-42r/min |
| Fuerza de corte máx. del portaherramientas vertical | 50KN |
| Límite de movimiento del portaherramientas vertical | +30° |
| Rango de velocidades de avance (18 pasos) | 0.1-500mm/min |
| Recorrido horizontal del cabezal del raíl | 2765mm |
| Recorrido del carnero del cabezal del raíl | 1250,*1600mm |
| Recorrido de la viga | 2000mm |
| Tamaño de la sección de la barra de herramientas (AnxAl) | 50x50mm |
| Sección del carnero | 280x280mm |
| Potencia del motor principal | DC/AV:90kw |
| Tamaño total (LxAnxAl) | 9900x8750x5100mm |
| Peso de la máquina | 81.*84t |
Características principales
- Torneado de roscas;
- Columna rígida y estable;
- Varias superficies curvas;
- Máquina Vtl para el torneado de superficies cilíndricas interiores y exteriores y planos.
El procesamiento y ensamblaje de las piezas de la serie CK52 se basan en el estándar de exportación, cuyo portaherramientas izquierdo está controlado por el sistema DVT para el mecanizado de desbaste de la pieza de trabajo, y el portaherramientas derecho está controlado por el sistema CNC para el mecanizado de acabado de la pieza de trabajo.
Los clientes también pueden utilizar el sistema CNC para controlar ambos portaherramientas según sus necesidades. Los sistemas CNC de SIEMENS, FANUC OiTF, Guang-zhou CNC, Huazhong CNC y otros sistemas CNC nacionales y extranjeros están disponibles.

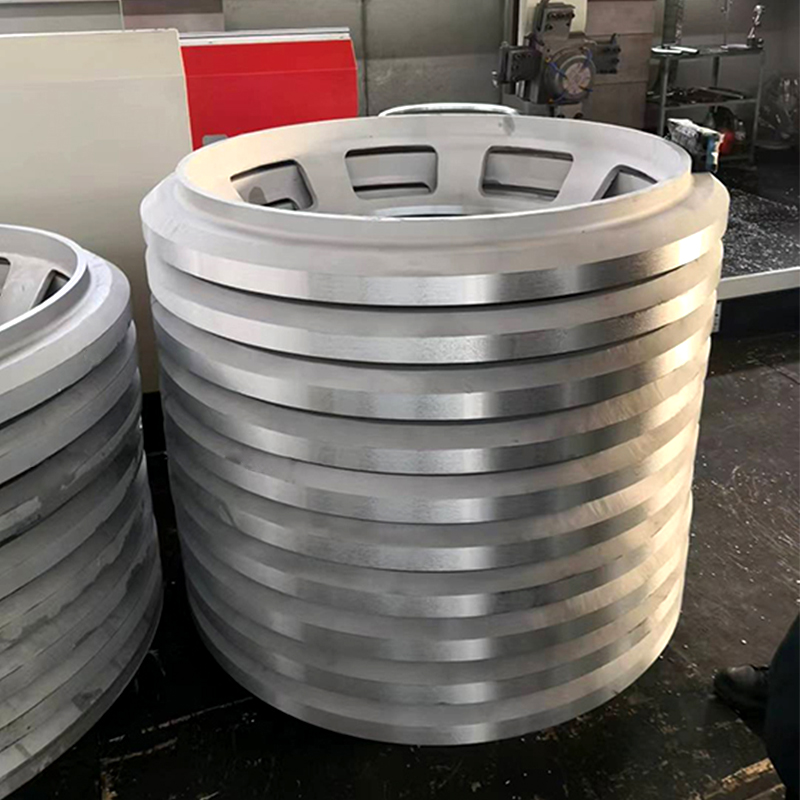

La serie CK52 puede tornear cilindros internos y externos, conos internos y externos, planos, ranuras, roscas y varios cuerpos de superficie giratoria, cuyo husillo está equipado con codificadores que proporcionan funciones de corte de velocidad lineal constante y torneado de roscas.
La precisión de posicionamiento del portaherramientas CNC es de 0,02/1000 mm y la precisión de posicionamiento de repetición es de 0,02/1000 mm, lo que puede satisfacer las necesidades de carga pesada, corte fuerte y alta presión.
