CK61100 Nuevo Torno CNC de Alta Resistencia para Ejes de Gran Tamaño
-Husillo con rodamientos de alta precisión que garantizan rigidez y precisión.
-Diámetro máximo de torneado sobre bancada: 1000 mm.
-Distancia entre puntos: 1500/2000/3000/4000/5000/6000 mm.
-Rango de velocidad del husillo: 25-700/10-300 rpm.
El torno CNC de alta resistencia CK61100 es una máquina especializada para procesar roscas de tuberías, tornear superficies exteriores, perforar y trabajar superficies planas, usado en petróleo, metalurgia, energía hidroeléctrica y geología.
Detalles de la máquina CK61100
Portabrocas de 3 mordazas

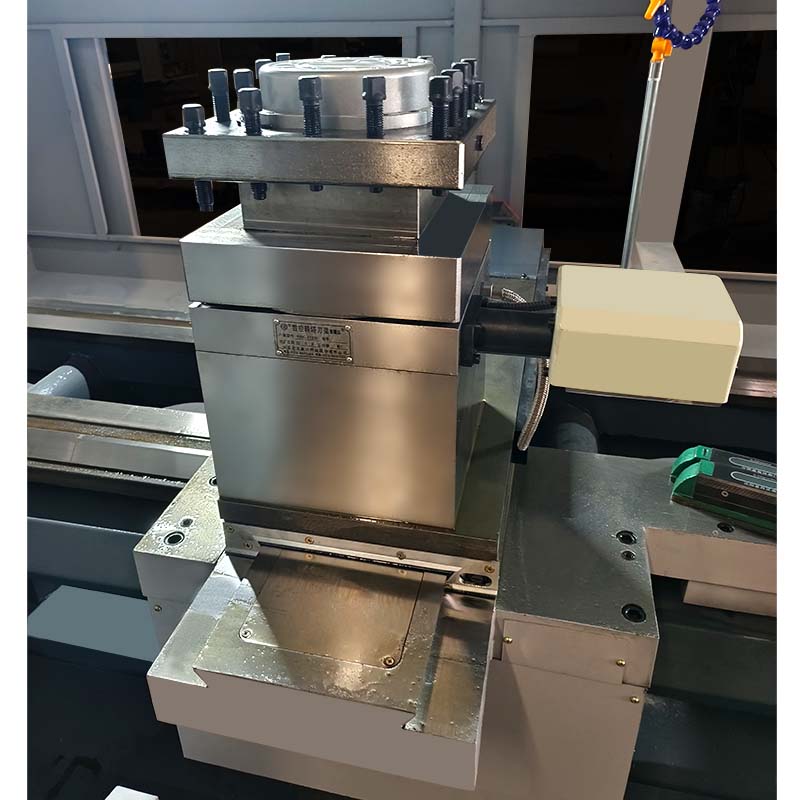

Puesto de herramientas
Portabrocas de precisión, centrado automático, amplio rango de sujeción, rápida velocidad de sujeción.
Equipado con torreta eléctrica de 4 estaciones para trabajos pesados, con posicionamiento de precisión y alta estabilidad. Torreta eléctrica de 6 estaciones o torreta eléctrica de 8 estaciones opcional.

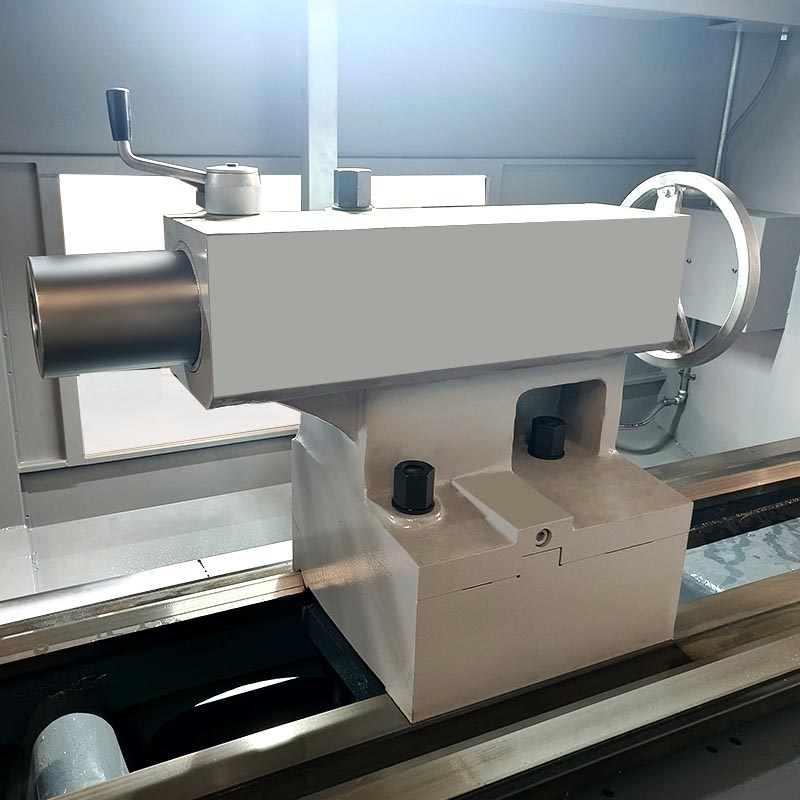

Contrapunto
Guía de bancada de máquina
Estándar con contrapunto manual. Opcional: Contrapunto hidráulico.
Guía de temple de alta frecuencia más resistente y duradera.

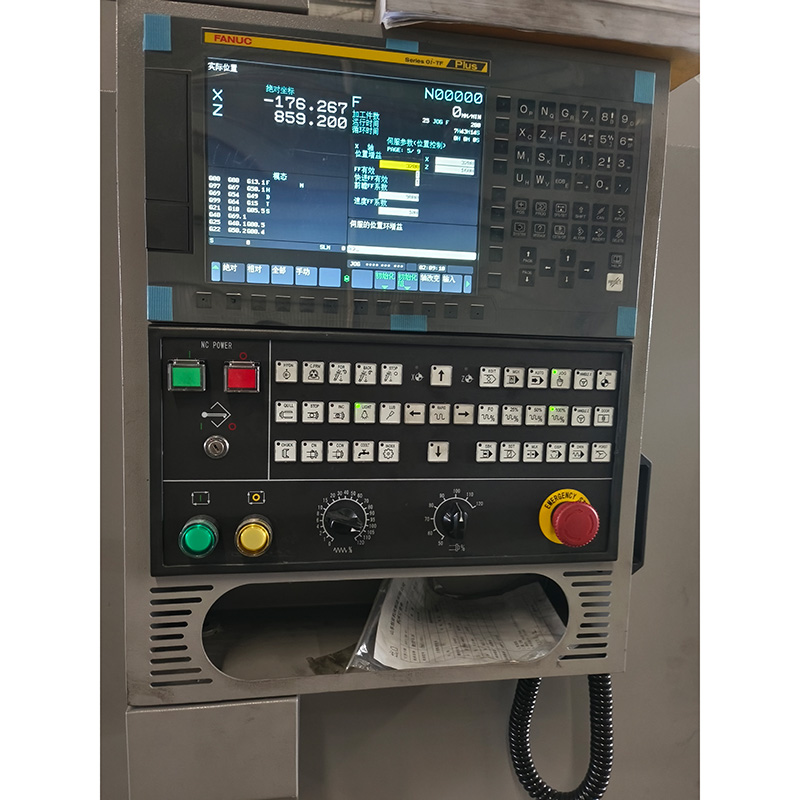

Sistema controlador CNC

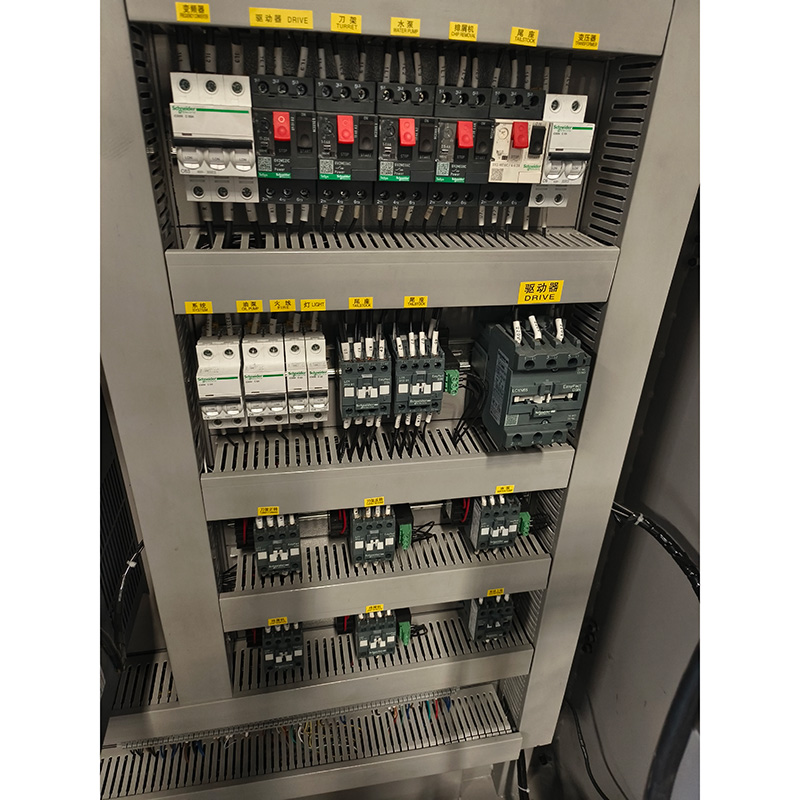

Armario eléctrico de la máquina
Adopta el sistema original de GSK y un conjunto completo de sistemas CNC, que es fácil de operar. Opcional: controlador CNC Siemens/Fanuc.
La disposición de la línea es ordenada y el mantenimiento es seguro y sencillo.
Especificaciones del torno CNC de bancada plana CK61100
Especificación
CK61100
Capacidad
Tamaño del mandril
3-jaw chuck(400)/4-jaw chuck(1000)
Diámetro máximo de giro sobre bancada
1000mm
Distancia entre centros
1500/2000/3000/4000/5000/6000mm
Diámetro máximo de giro sobre corredera
680mm/610mm
Ancho de bancada
600/650mm/755mm
Husillo
Rango de velocidad del husillo
25-700r/min/10-300r/min
Modo de velocidad del husillo
Three gears, Variable speed in one gear
Diámetro interior del husillo
105mm/140mm
Nariz del husillo
C11/A2-15
Conicidad del husillo
Metric1:20/120/Metric1:20/150
Eje
Recorrido del eje X
520mm
Recorrido del eje Z
1500mm
Avance rápido del eje X/Z
4000/5000mm/min
Velocidad del motor del eje X
1500r/min
Par motor del eje X
15N.m/22N.m
Potencia del motor del eje X
2.4kw/3.5kw
Velocidad del motor del eje Z
1500r/min
Par motor del eje Z
22N.m/30N.m
Potencia del motor del eje Z
3.5kw/4.7kw
Contrapunto
Diámetro externo
100mm/160mm
Recorrido del eje hueco del contrapunto
250mm/300mm
Conicidad del eje hueco del contrapunto
Morse No. 6
Tornillo de bolas X/Z
X=32/Z=63-80mm
Torreta
Tipo
Electrical type
Puesto de herramientas eléctrico Modelo
HAK-21280/SLD170A
N.º de estaciones de herramientas
4 position
Máx. Sección de la herramienta
32x32mm
Tiempo de indexación de la torreta
4.1s
Motor
Potencia del motor del husillo
15kw
Potencia de la bomba de refrigerante
0.125KW
Precisión de posicionamiento
0.02mm
Precisión de reposicionamiento
0.01mm
Dimensiones de la máquina
Dimensiones generales (L × An × Al)
3800×2200×2000mm for 1.5M
Tamaño del embalaje (L × An × Al)
4050*2300*2250mm for 1.5M
N.w
7.5t
Características principales
1. El torno CNC de bancada plana con orificios de husillo grande WMT es principalmente una máquina especial para procesar roscas de tuberías.
2. También se puede utilizar para tornear círculos exteriores, perforar y superficies planas en tornos comunes.
3. Se puede utilizar para procesar y reparar tubos de perforación, embudos de perforación, tubos de perforación cuadrados y tubos de revestimiento en la industria petrolera, metalúrgica, química, hidroeléctrica y geológica.
