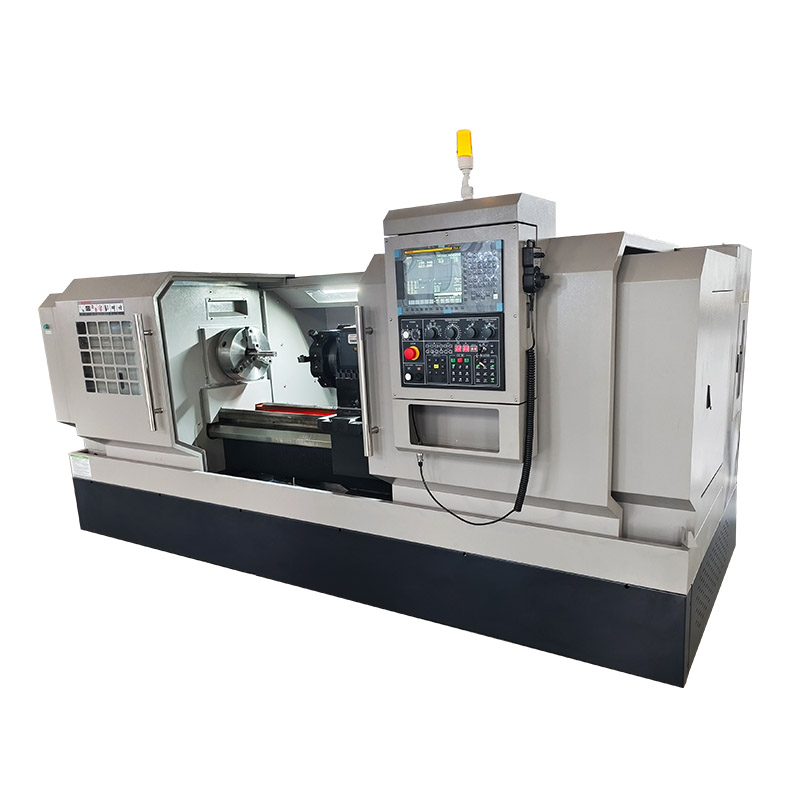

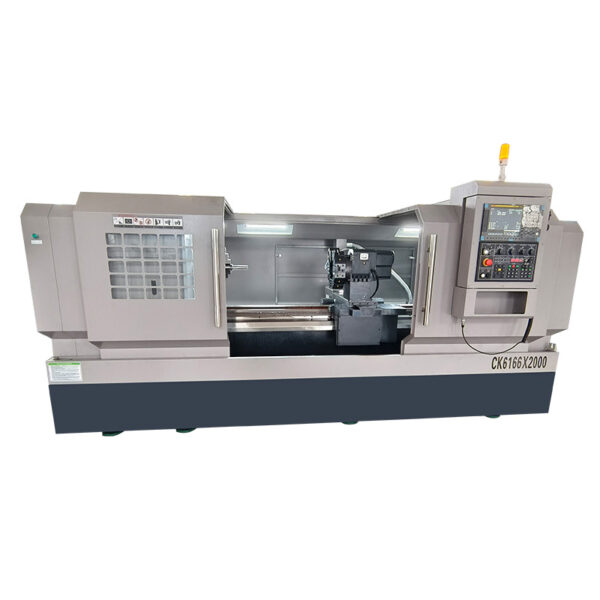

CK6166 Proveedor Chino de Tornos CNC Horizontales de Bancada Plana y Bajo Coste
-Husillo con rodamientos de alta precisión que garantizan rigidez y precisión.
-Diámetro máximo de torneado sobre bancada: 660 mm.
-Distancia entre puntos: 1000/1500/2000/3000 mm.
-Rango de velocidad del husillo: 45-180/180-750/600-1600 rpm.
Se utiliza principalmente para tornear superficies cilíndricas internas y externas, superficies de extremos, superficies cónicas, superficies de arco y cabezales de ejes, etc., con alta eficiencia y procesamiento preciso. El torno CNC de bancada plana WMTCNC CK6166 le ofrecerá un servicio perfecto con un rendimiento excelente, una gran rigidez, estabilidad a largo plazo y mayor precisión.
Detalles de la máquina CK6166
Portabrocas de 3 mordazas

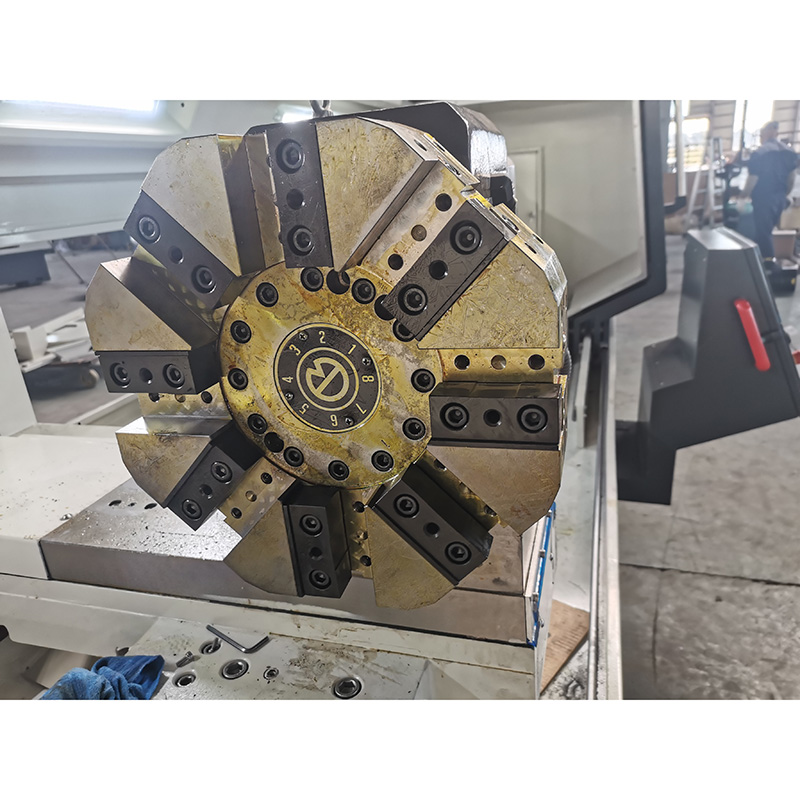

Puesto de herramientas
Portabrocas de precisión, centrado automático, amplio rango de sujeción, rápida velocidad de sujeción.
Equipado con torreta eléctrica de 4 estaciones para trabajos pesados, con posicionamiento de precisión y alta estabilidad. Torreta eléctrica de 6 estaciones o torreta eléctrica de 8 estaciones opcional.
Contrapunto

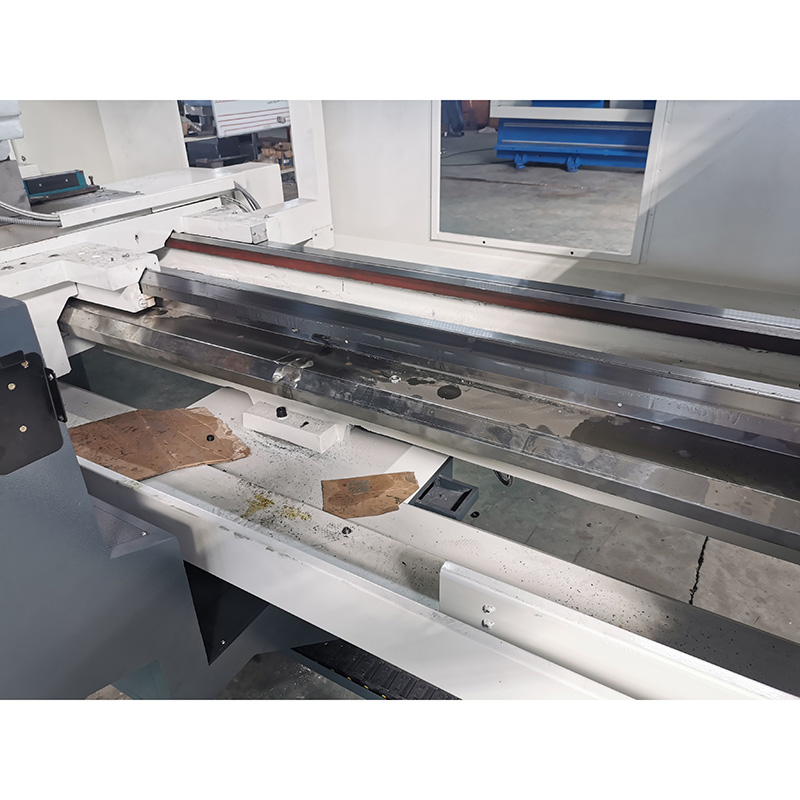

Guía de bancada de máquina
Estándar con contrapunto manual. Opcional: Contrapunto hidráulico.
Guía de temple de alta frecuencia más resistente y duradera.

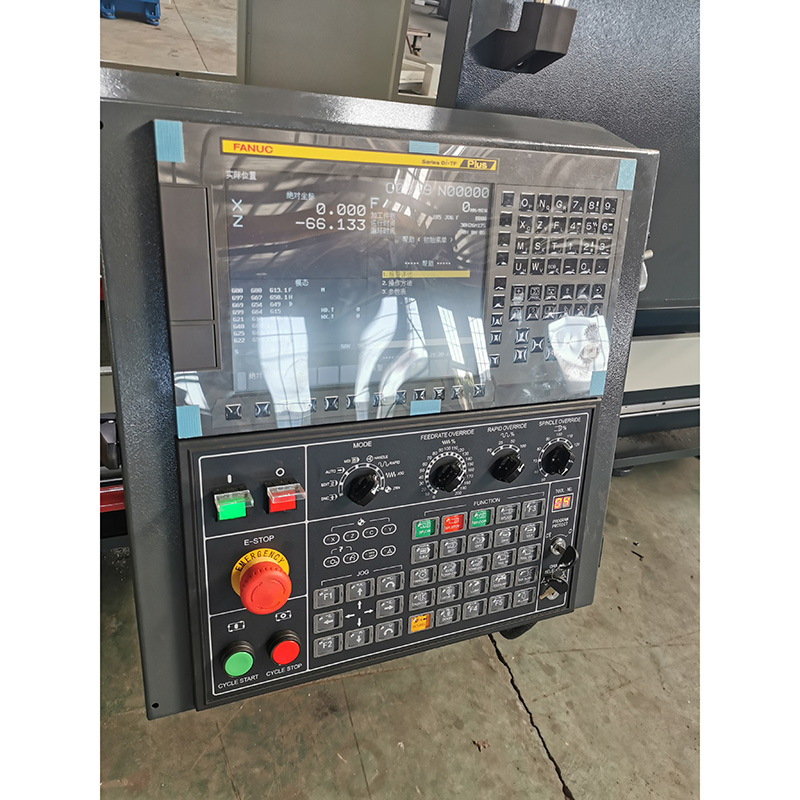

Sistema controlador CNC

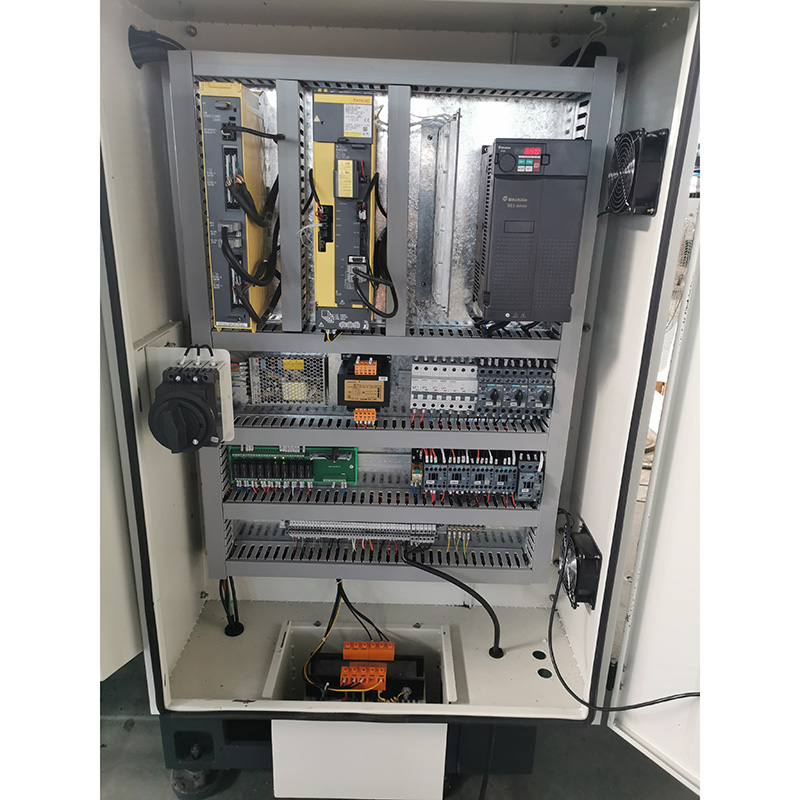

Armario eléctrico de la máquina
Adopta el sistema original de GSK y un conjunto completo de sistemas CNC, que es fácil de operar. Opcional: controlador CNC Siemens/Fanuc.
La disposición de la línea es ordenada y el mantenimiento es seguro y sencillo.
Especificaciones del torno CNC de bancada plana CK6166
Especificación
CK6166
Capacidad
Tamaño del mandril
12”
Diámetro máximo de giro sobre bancada
660mm
Diámetro máximo de giro sobre corredera
420mm
Distancia entre centros
1000/1500/2000/3000mm
Ancho de bancada
400mm

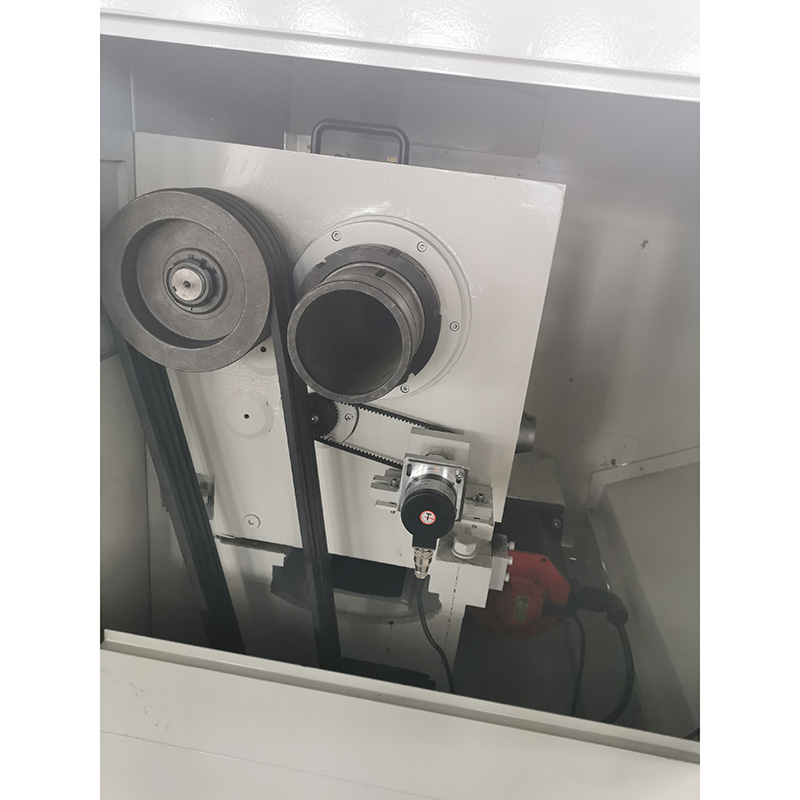

Husillo
Rango de velocidad del husillo
45-180/180-750/600-1600rpm
Orificio del husillo
Ф80mm,*Ф105mm
Diámetro máximo del orificio pasante
Ф60mm,*Ф77mm
Nariz del husillo
A2-8(*105mm for C-11)
Conicidad del husillo
Φ90mm 1:20,*105mm for 120mm 1:20
Eje
Recorrido del eje X
360mm
Recorrido del eje Z
1000/1500/2000/3000mm
Travesía rápida del eje X/Z
4/6m/min
Torreta
Tipo
Electrical type
N.º de estaciones de herramientas
4,*6,*8 position
Sección máxima de la herramienta
25x25mm
Contrapunto
Diámetro externo
Φ75mm
Recorrido del eje hueco del contrapunto
150mm
Conicidad del eje hueco del contrapunto
MT5
Motor
Potencia del motor del husillo
11kw

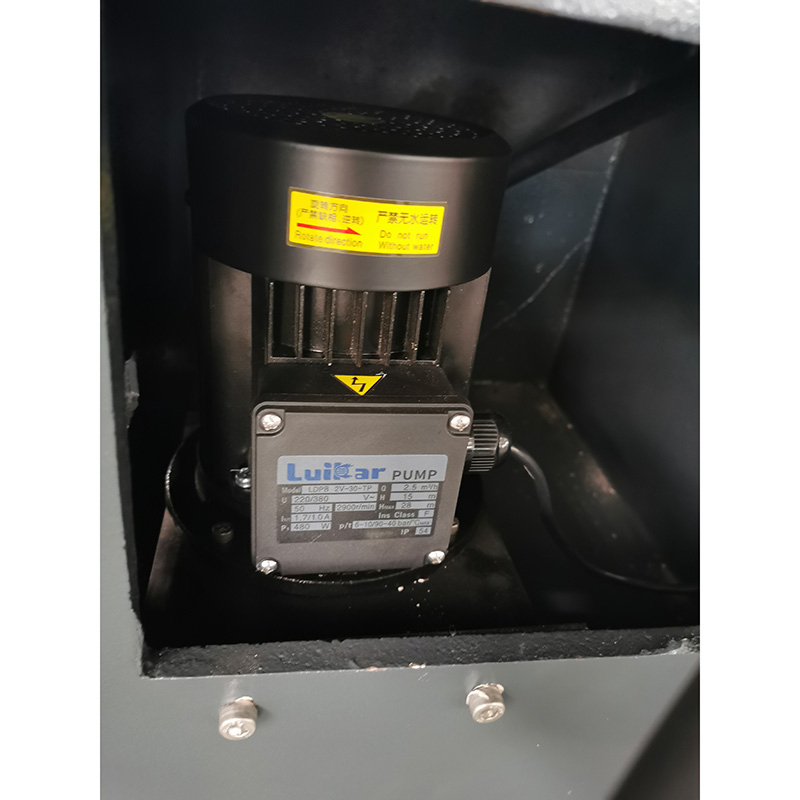

Potencia de la bomba de refrigerante
90w
Dimensiones de la máquina
Dimensiones generales (L×An×Al)
2750/3250/3700/4600x1800X2000mm
Tamaño del embalaje (L×An×Al)
2900/3400/3800/4700x2000x2250mm
N.w
2700/2900/3300/3800kg
G.w
2900/3200/3600/4300kg
Características principales
1. Torno de bancada plana de alta precisión WMT con riel sólido.
2. La bancada está endurecida por inducción, la dureza es de aproximadamente HRC50.
3. El husillo de bolas de buena calidad para rectificado garantiza que la precisión de posicionamiento sea más estable.
4. La base de hierro fundido monobloque garantiza la alta rigidez de toda la máquina.
