Description

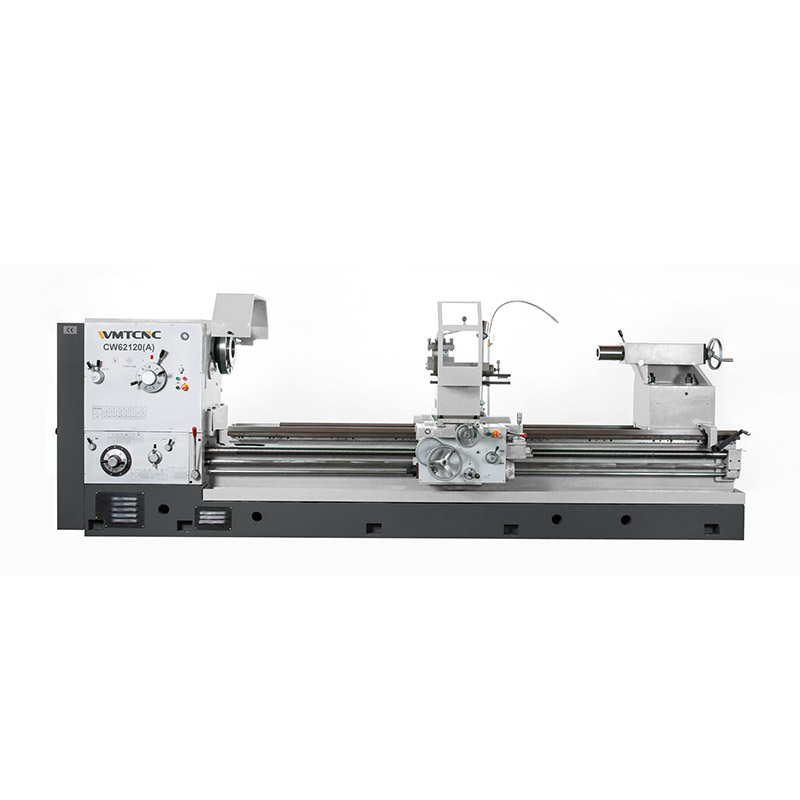

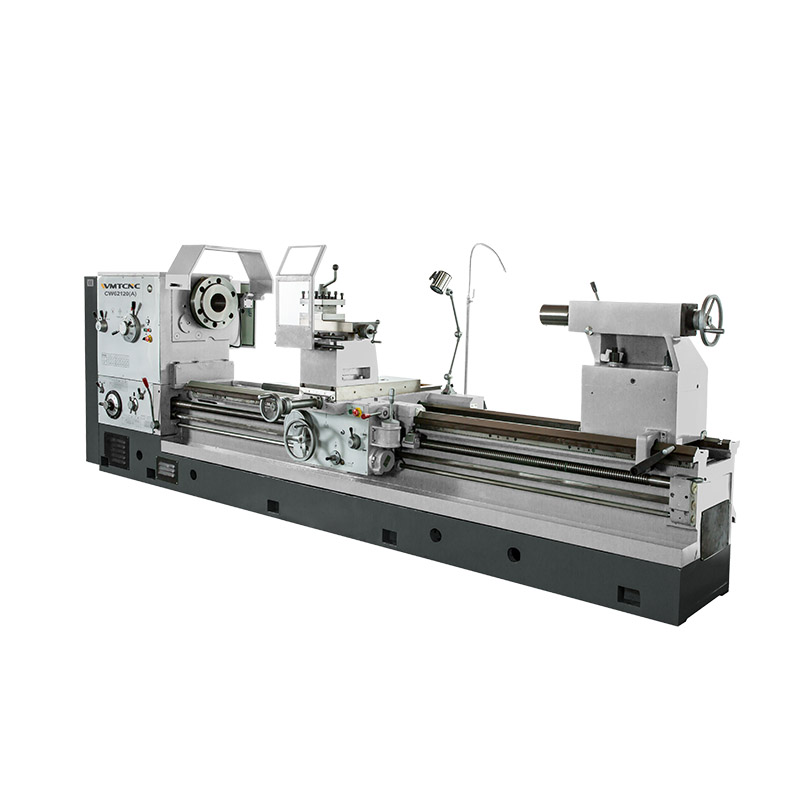

Este torno grande de servicio pesado CW62120(A) es un torno de cara horizontal de alta resistencia para fines especiales y es adecuado para tornear la superficie cilíndrica interna/externa, la superficie cónica, la cara final, etc., con un diámetro grande y una longitud media para todo tipo de piezas de trabajo.
Especificación
| Especificación | CW61120(A) |
| CW62120(A) | |
| CAPACIDAD | |
| Max. oscilación sobre la bancada | 1200mm |
| Max. oscilación sobre el hueco | 1400mm |
| Max. oscilación sobre el carro transversal | 800mm |
| Distancia entre centros | 850 1350 2850 3850 4850 5850 7850 9850 11850 mm |
| Anchura de la bancada | 600mm |
| CABEZA | |
| Agujero del husillo | ø105mm(ø130mm, CW6180 or above is optional) |
| Conicidad del husillo | ø120mm taper 1:20(ø140 CW6180 and above) |
| Velocidades del husillo | 5.5-730r/min(Grade 18) |
| CAJA DE ENGRANAJES-ROSCAS Y AVANCES | |
| Roscas métricas mm | 1-240mm (52) |
| Roscas en pulgadas TPI | 1-24 (26) |
| Roscas del molde mm | 0.5-120mm(53) |
| Roscas diametrales DP | 1-28 (24) |
| Rango de avances longitudinales | 0.1-24.3mm/r |
| Rango de avances transversales | 0.05-12.15mm/r |
| Avance rápido: longitudinal/transversal | 4000mm/min,2000mm/min |
| TORNILLO DE MESA | |
| Sección de la herramienta | 32x32mm |
| CARRO | |
| Carril transversal | 430mm |
| Carril de luneta | 200mm(Type A automatic tool travel is 170mm) |
| CONTRAPUERTA | |
| Diámetro del manguito | 120mm |
| Conicidad del manguito | Mohs 6# |
| Recorrido del manguito | 240mm |
| LUNETA FIJA | |
| Luneta fija | ø20-200mm |
| Luneta móvil | ø20-135mm |
| MOTOR | |
| Motor principal | 11KW or (15kw) |
| Motor de avance rápido | 1.1KW |
Características Principales
- Realizar torneado interno y externo, torneado cónico, refrentado y torneado de otras piezas rotativas;
- Roscado en pulgadas, métrico, módulo y D.P.;
- Realizar taladrado, mandrinado y brochado de ranuras;
- Respectivamente con agujero de husillo pasante, que puede sujetar barras de mayor diámetro;
- En estos tornos de serie se utilizan tanto el sistema en pulgadas como el métrico, lo que facilita el trabajo a personas de países con sistemas de medición diferentes;
- Hay freno de mano y freno de pie para que los usuarios elijan.
