Description

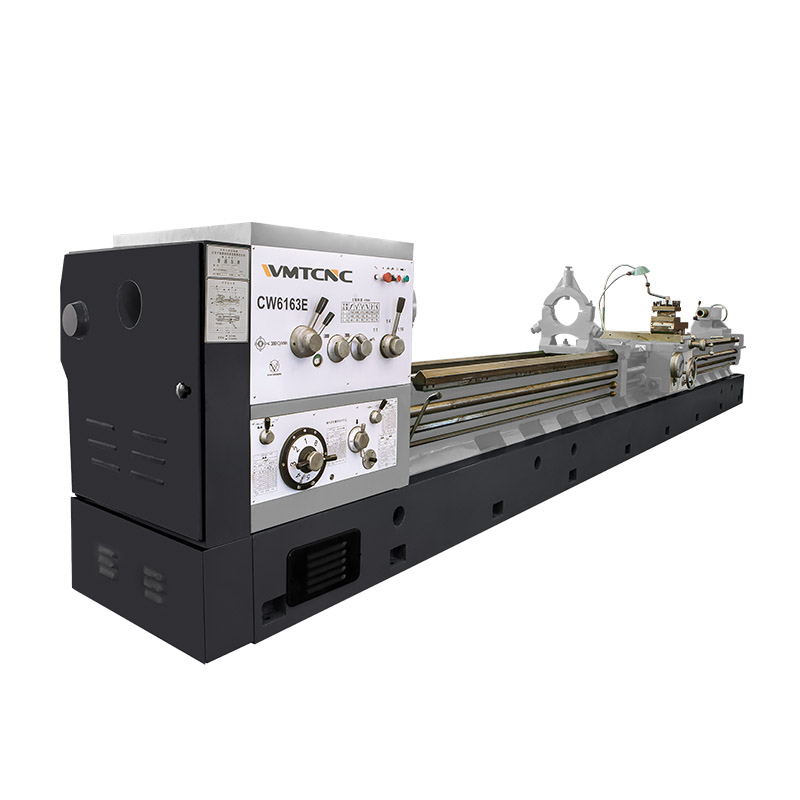

Este torno grande de servicio pesado CW6163E es un torno de cara horizontal de alta resistencia para fines especiales y es adecuado para tornear la superficie cilíndrica interna/externa, la superficie cónica, la cara final, etc., con un diámetro grande y una longitud media para todo tipo de piezas de trabajo.
Especificación
| Especificación | CW61(2)63E |
| CAPACIDADES | |
| Max,giro sobre cama | 630mm |
| Max giro sobre carro transversal | 350mm |
| Distancia entre ejes | 750, 1250, 1750, 3750mm |
| Oscilación máx. sobre hueco | 830mm(CW6263E) |
| Longitud válida del hueco | 230mm |
| Anchura cama | 550m |
| CABEZAL | |
| Agujero del husillo | ø105mm o ø130mm(CW6180E y superiores son opcionales) |
| Nariz del husillo | C-11 o D-11 |
| Conicidad del cabezal | 1：20 ø120mm(ø140mm CW6180E y superiores son opcionales) |
| Velocidades del husillo(Número) | 14-750RPM(18 PASOS) |
| CAJA DE ENGRANAJES – ROSCAS Y AVANCES | |
| Gama de roscas métricas (tipos) | 1-240mm (54kinds) |
| Gama de roscas en pulgadas (tipos) | 28-1 pulgada (36kinds) |
| Gama de roscas de boquilla (tipos) | 0.5-60DP (27kinds) |
| Gama de roscas diametrales (tipos) | 30-1 t.p.i. (27kinds) |
| Gama de avances longitudinales (tipos) | 0.048-24.3mm/r(72kinds) |
| Alimentación transversal | 0.024-12.15mm/r(72kinds) |
| Avance rápido:Largo/Cruzado | 4/2m/min |
| Tamaño del husillo Diámetro/Paso | T48mm/12mm o T55mm/12mm(Más de 5 metros) |
| CARRIL | |
| Recorrido del carro transversal | 350mm |
| Recorrido de apoyo compuesto | 200mm |
| Tamaño del mango de la herramienta | 32x32mm |
| TAILSTOCK | |
| Diámetro del husillo | ø100mm |
| Conicidad del husillo | MORES 6 |
| Recorrido del husillo | 240mm |
| MOTOR | |
| Motor de accionamiento principal | 11kw |
| Motor bomba refrigerante | 0,09kw |
| Motor de avance rápido | 1.1kw |
| PESO SUPERFICIE(L*W*H) | |
| Distancia entre ejes: ( 1500mm ) | 3452x1326x1390 CW6180E |
| KGNIT | 4300kg |
Características Principales
- Realizar torneado interno y externo, torneado cónico, refrentado y torneado de otras piezas rotativas;
- Roscado en pulgadas, métrico, módulo y D.P.;
- Realizar taladrado, mandrinado y brochado de ranuras;
- Respectivamente con agujero de husillo pasante, que puede sujetar barras de mayor diámetro;
- En estos tornos de serie se utilizan tanto el sistema en pulgadas como el métrico, lo que facilita el trabajo a personas de países con sistemas de medición diferentes;
- Hay freno de mano y freno de pie para que los usuarios elijan.
