Description

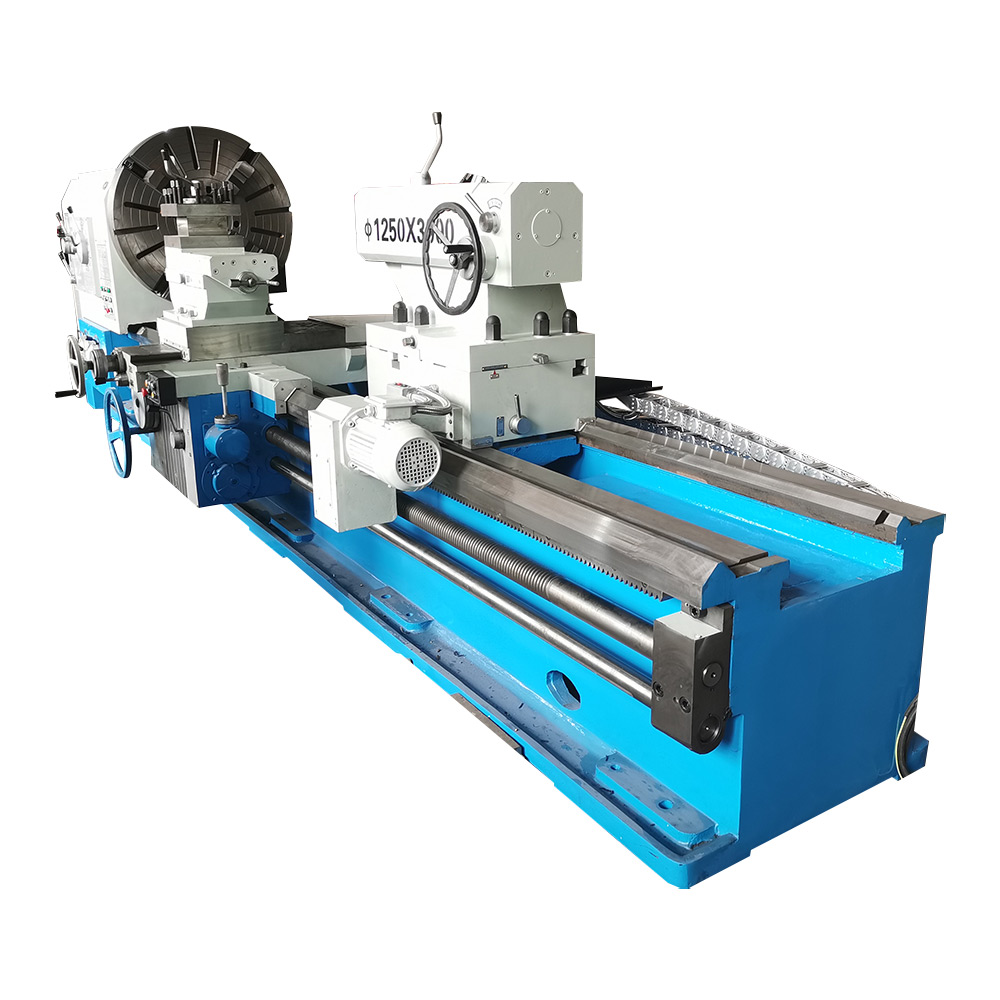

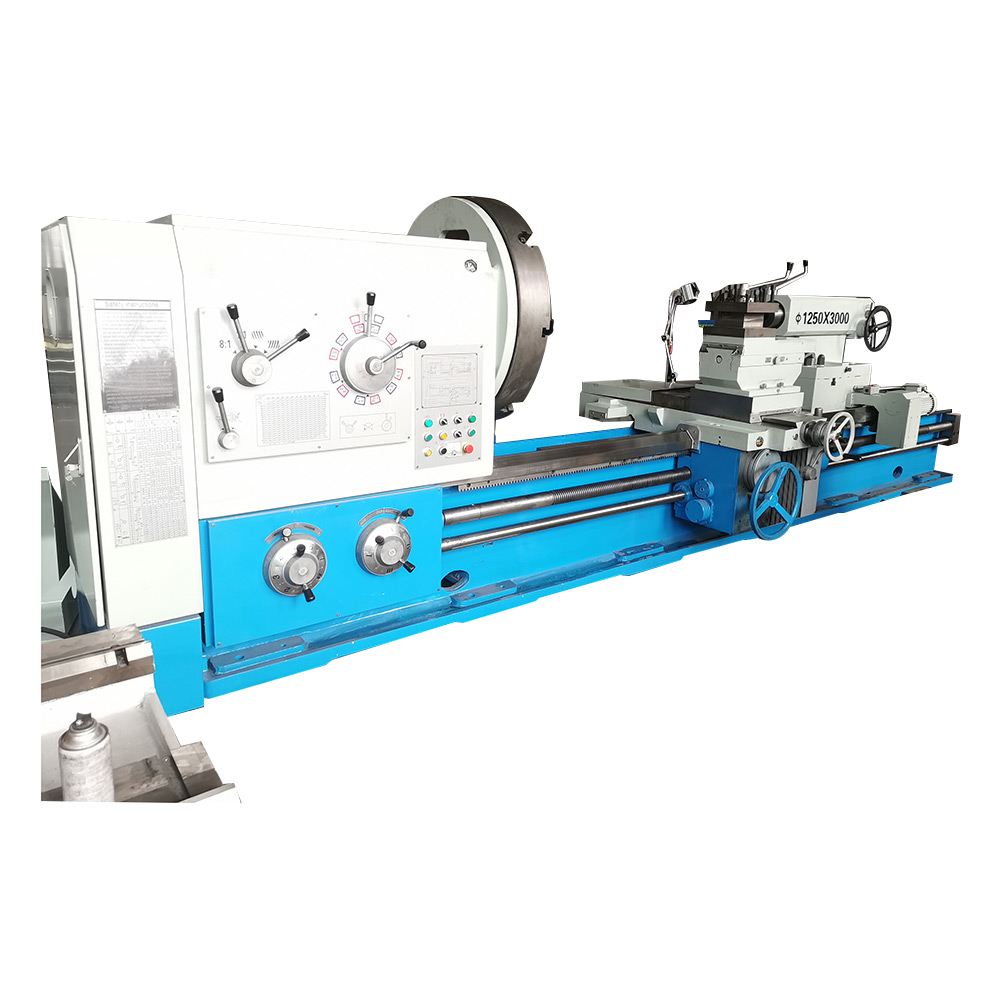

Un torno es una máquina que gira una pieza de trabajo sobre un eje de rotación para realizar diversas operaciones como corte, lijado, moleteado, taladrado, deformación, refrentado y torneado. El torno para trabajos pesados MARCA WMT CW61125 le ofrecerá un servicio perfecto gracias a su excelente rendimiento, gran rigidez, estabilidad a largo plazo y mayor precisión.
Especificación
| Especificación | Unit | CW61125 |
| Volteo sobre la bancada | mm | 1250mm |
| Ancho de la bancada | mm | 755mm |
| Longitud de la pieza de trabajo | mm | 1500 / 3000 / 5000 / 6000 / 8000 / 15000mm |
| Volteo sobre el portaherramientas | mm | 865mm |
| Longitud máxima de torneado | mm | 1300 / 2800 / 4800 / 5800 / 7800 / 14800mm |
| Tipos de avance del portaherramientas por rotación del husillo | – | 56 kinds |
| Rango de avance transversal | mm/r | 0.1–12 mm/r |
| Rango de avance longitudinal | mm/r | 0.05–6 mm/r |
| Avance del portaherramientas superior | mm/r | 0.025–3 mm/r |
| Rosca métrica | – | 43 kinds, 1–20 mm |
| Rosca en pulgadas | TPI | 29 kinds, 28–3/8 teeth/inch |
| Rosca modular | mm | 45 kinds, 0.5–60 mm |
| Rosca de paso | DP | 25 kinds, 1–56 mm |
| Diámetro interior del husillo | mm | 130mm |
| Conicidad frontal del husillo | – | Metric 140 |
| Velocidad del husillo (avance) | rpm | 21 kinds, 2–200 r/min |
| Velocidad del husillo (retroceso) | rpm | 12 kinds, 2.24–178 r/min |
| Sección máxima de la herramienta | mm | 45 × 45 mm |
| Recorrido longitudinal del portaherramientas | mm | 630 mm |
| Recorrido del portaherramientas superior | mm | 300 mm |
| Movimiento rápido del portaherramientas (L/C/U) | mm/min | 3470 / 1870 / 935 mm/min |
| Diámetro y recorrido del manguito central | mm | 160 × 300 mm |
| Conicidad del contrapunto | – | MT6 |
| Movimiento del contrapunto | mm | ±25 mm |
| Motor principal | kW | Y180L-4, 22 kW |
| Especificaciones de la correa de transmisión principal | – | 2134C / 2235C / 2540C |
| Motor rápido del carro | kW | JC02-21-2, 1.5 kW |
| Bomba de refrigerante | kW | JCB-45, 0.15 kW |
| Caudal de la bomba de refrigerante | L/min | 45 L/min |
Características Principales
- Realizar torneado interno y externo, torneado cónico, refrentado y torneado de otras piezas rotativas;
- Roscado en pulgadas, métrico, módulo y D.P.;
- Realizar taladrado, mandrinado y brochado de ranuras;
- Respectivamente con agujero de husillo pasante, que puede sujetar barras de mayor diámetro;
- En estos tornos de serie se utilizan tanto el sistema en pulgadas como el métrico, lo que facilita el trabajo a personas de países con sistemas de medición diferentes;
- Hay freno de mano y freno de pie para que los usuarios elijan;
- Hay disponibles fuentes de alimentación de diferentes voltajes (220 V/380 V/420 V) y diferentes frecuencias (50 Hz, 60 Hz).
Detalles de la Máquina
Diámetro del husillo
DRO para opcional
Contrapunta
Caja eléctrica
