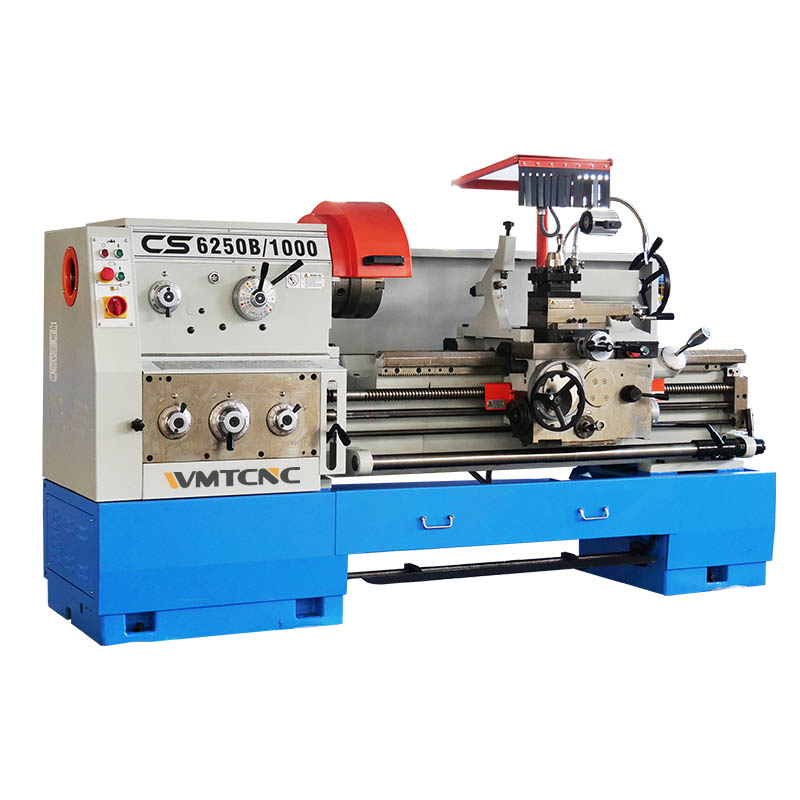

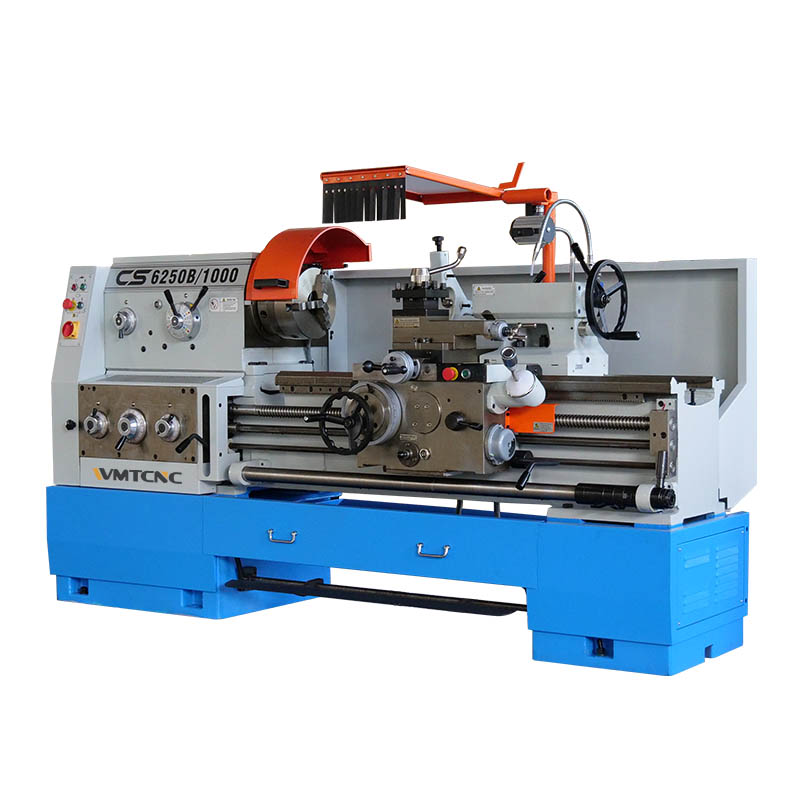

El torno es una máquina que gira una pieza de trabajo alrededor de un eje de rotación para realizar diversas operaciones, como cortar, lijar, molear, taladrar, deformar, refrentar y tornear. El torno de banco CS6250B de la marca WMT le ofrecerá un servicio perfecto gracias a su excelente rendimiento, gran rigidez, estabilidad a largo plazo y mayor precisión.
Especificación
Especificación
Unit
CS6250B
Capacidad
Diámetro máx. de oscilación sobre la bancada
mm
φ500
Diámetro máx. de oscilación sobre el carro transversal
mm
φ300
Diámetro máx. de oscilación sobre el hueco
mm
φ710
Longitud efectiva en el hueco
mm
240
Longitud máx. de la pieza de trabajo
mm
750/1000/1500/2000/3000
Longitud máx. de torneado
mm
700/950/1450/1950/2950
Husillo
Diámetro interior del husillo
mm
φ52;B series:φ82;C series:φ105
Conicidad del diámetro interior del husillo
Morse No.6;B series φ90 1:20;C series φ113 1:20
Tipo de nariz del husillo
ISO 702/III No.6 Bayonet type B and C series: ISO702/II No.8 short cam lock type
Velocidades del husillo
r/min
24 levels 9-1600r/min
Avances y roscas
Recorrido máx. del portaherramientas superior
mm
145
Recorrido máx. del portaherramientas inferior
mm
320
Sección de la herramienta
mm
25×25
Velocidad de avance del eje X
m/min
50Hz:1.9;60Hz:2.3
Velocidad de avance del eje Z
m/min
50Hz:4.5;60Hz:5.4
Avances del eje X
mm/r
0.012-2.73 93 kinds
Avances del eje Z
mm/r
0.028-6.43 93 kinds
Roscas métricas
mm
0.5-224 48 kinds
Roscas en pulgadas
t.p.i
72-1/8tpi 46 kinds
Roscas modulares
πmm
0.5-112 42 kinds
Roscas de paso diametral
DP
56-1/4DP 45 kinds
Contrapunto
Diámetro del cañón
mm
φ75
Recorrido máx. del cañón
mm
150
Conicidad del cañón [Morse]
Morse No.5
Motor
Potencia del motor principal
kW
7.5
Potencia del motor de avance rápido
kW
0.3
Potencia del motor de la bomba de refrigeración
kW
0.12
Otros
Longitud
mm
2382/2632/3132/3632/4632
Anchura
mm
975
Altura
mm
1230/1270/1350/1270/1450
Peso
kg
2050/2100/2300/2500/2900
Características Principales
Es adecuado para diversas operaciones de torneado, como torneado de superficies cilíndricas internas y externas, superficies cónicas y otras superficies giratorias y superficies finales. También puede procesar varias roscas de uso común, como roscas métricas, imperiales, de módulo y de paso diametral, así como taladrar, escariar, roscar y estirar ranuras de alambre.
Cama horizontal de alta torsión, cuidadosamente fabricada en hierro fundido de alta calidad, y la superficie de guía se trata con precisión mediante temple por inducción de frecuencia media.
El par de guías compuesto por correas blandas de politetrafluoroetileno es resistente al desgaste, absorbe las vibraciones y tiene una buena retención de precisión.
El husillo adopta una estructura de tres soportes con buena rigidez, alta precisión y gran capacidad de corte.
El rango de regulación de velocidad es amplio y se puede seleccionar una velocidad relativamente razonable.
Además de completar el trabajo de torneado convencional, el torno de banco también puede tornear varias piezas planas y de formas especiales.
Detalles de la Máquina

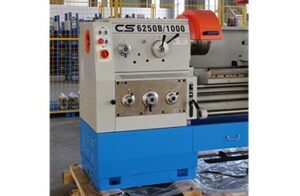

All Gear Caja de Husillo

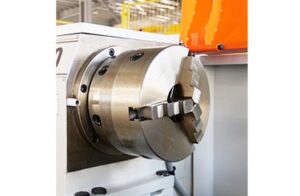

Mandril de 3 Mordazas con Cubierta
Agujero del eje: 82 mm
Velocidad del husillo: 24 pasos 9-1600r/min
Los engranajes están endurecidos y rectificados con precisión. Bajo nivel de ruido, corte potente.
Ofrece una alta precisión y repetibilidad para fijar de forma estable materiales cilíndricos.

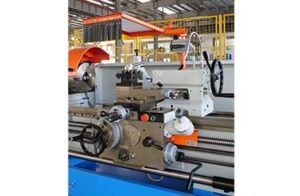

Soporte de Herramientas de Cuatro Estaciones con Cubierta

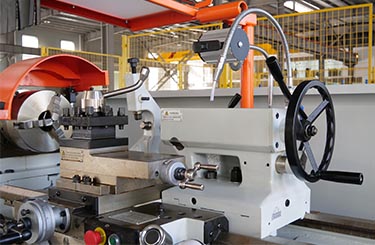

Contrapunta
Carro compuesto de ranuras en T con portaherramientas de cuatro vías, fácil de cambiar rápidamente y mejorar la eficiencia del mecanizado.
De serie con contrapunto manual. Apoya la pieza de trabajo, ayuda al centrado y mejora la calidad de procesamiento.

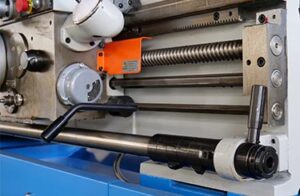

Tornillo

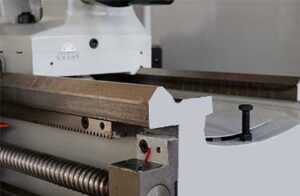

Carril Guía
Tornillo rectificador de precisión, buena rigidez y resistencia al desgaste mediante tratamiento para garantizar una alta precisión de funcionamiento.
El temple audio, proporciona dureza y resistencia al desgaste.
