Description

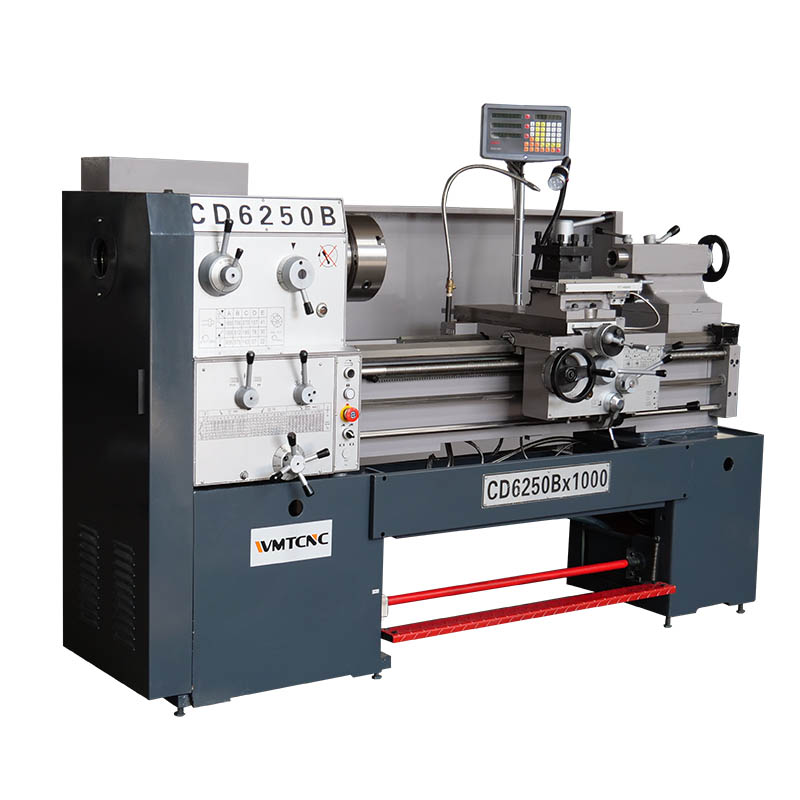

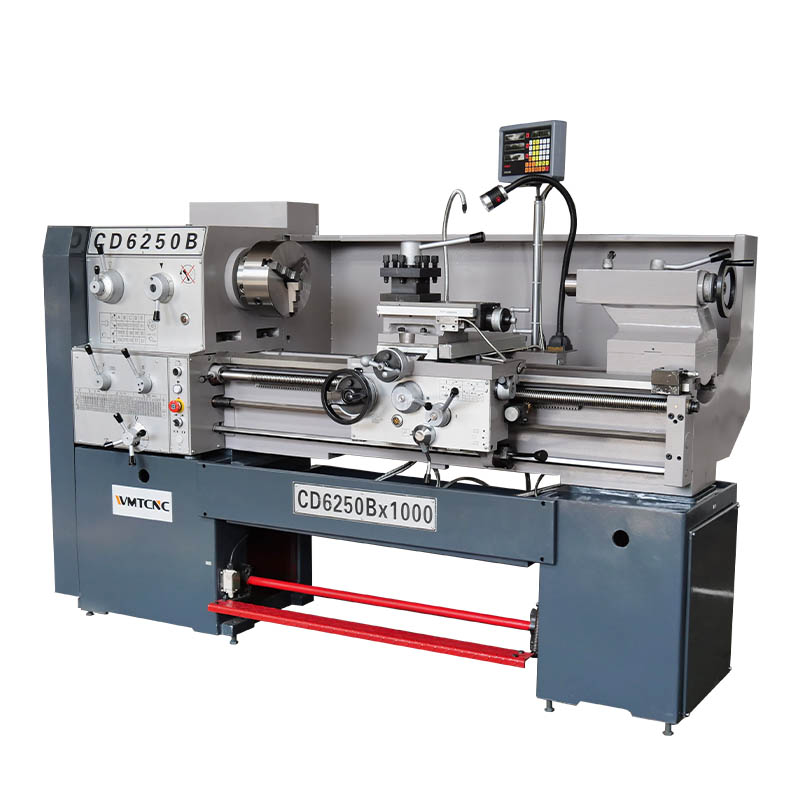

El torno manual es una máquina que gira una pieza de trabajo alrededor de un eje de rotación para realizar diversas operaciones, tales como cortar, lijar, moletear, taladrar, deformar, refrentar y tornear. El torno manual WMTCNC CD6250B le ofrecerá un servicio perfecto gracias a su excelente rendimiento, gran rigidez, estabilidad a largo plazo y mayor precisión.
Especificación
| Especificación | CD6250B/C |
| Oscilación máx. sobre la cama | φ500mm |
| Oscilación máx. sobre carro transversal | φ325mm |
| Oscilación máx. sobre el hueco | φ630mm |
| Longitud efectiva del hueco | 260mm |
| Distancia entre ejes | 1000mm/1500mm/2000/3000mm |
| Anchura de la cama | 330mm |
| Taladro del husillo | B:φ65mm C:φ80mm (optional: φ103mm) |
| Nariz del husillo | B:ISO-D6, C:ISO-D8 |
| Velocidad del husillo (Número) | B:20-1800rpm (15 steps) |
| C:24-1600rpm (15 steps) | |
| Gama de avances longitudinales | 66 kinds 0.072-4.038mm/rev (0.0027-0.15inch/rev) |
| Gama de avances transversales | 66 kinds 0.036-2.019mm/rev (0.0013-0.075inch/rev) |
| Gama de roscas métricas | 66 kinds 0.5-28 |
| Gama de roscas en pulgadas | 66 kinds 1-56inch |
| Gama de roscas para módulos | 33 kinds 0.5-3.5mπ |
| Roscas diametrales | 33 kinds 8-56D.P. |
| Recorrido máx. del carro superior | 130mm |
| Recorrido máx. del carro transversal | 300mm |
| Sección máx. de la herramienta | 25×25mm |
| Diámetro del manguito del contrapunto | φ65mm |
| Conicidad del manguito del contrapunto | MT5 |
| Recorrido máx. del contrapunto | 120mm |
| Potencia del motor principal | 5.5kw (CD6240/6250), 7.5kw (CD6260) |
| Motor de avance rápido | 120w |
| Motor de la bomba de refrigeración | 125w |
| Tamaño de la empaquetadura | 2420/2920/3460/4720×1150mm×1800mm |
| N.w/G.w | 1000mm: 1560/2210kg 1600/2250kg 1640/2290kg |
| 1500mm: 1770/2410kg 1830/2470kg 1870/2530kg | |
| 2000mm: 2010/2780kg 2070/2820kg 2130/2860kg | |
| 3000mm: 2400/3200kg 2460/3260kg 2580/3400kg |
Características Principales
- Camas calefactadas con frecuencia de voz.
- Engranajes endurecidos y rectificados en el cabezal.
- Con 2 rodamientos cónicos de precisión de grado D en el husillo.
- Soporte de suelo de hierro fundido de lujo integrado.
- Certificado de prueba de tolerancia, diagrama de flujo de prueba incluido.
Detalles de la Máquina
 |
 |

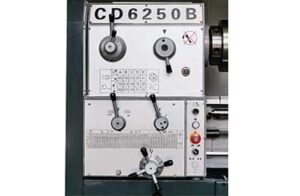

| Caja de Cambios y Manija de Operación | Mandril de Precisión |
| Husillos de transmisión por engranajes, velocidad de cambio maquinal, sin ruido, fuerte rigidez, corte potente.operación fácil y rápida. | Mandril de 3 garras ha ido lested con precisión y repeatabilly para establecer materiales cilíndricos de manera constante. |
 |
 |
| Portaherramientas de Cuatro Estaciones | Carro Transversal Profesional |
| Carro compuesto de ranuras en T con portaherramientas de cuatro vías, fácil de cambiar rápidamente y mejorar la eficiencia del mecanizado. | Dispositivo rápido para el carro de una sola mano para operar.Fácil de cambiar rápidamente y mejorar la eficiencia de mecanizado. |
 |
 |
| Contrapunta | Luz de Trabajo |
| De serie con contrapunto manual. Apoya la pieza de trabajo, ayuda al centrado y mejora la calidad de procesamiento. | Equipada con luz de trabajo. Protege la visión del operario y mejora la seguridad en el trabajo. |
