Description

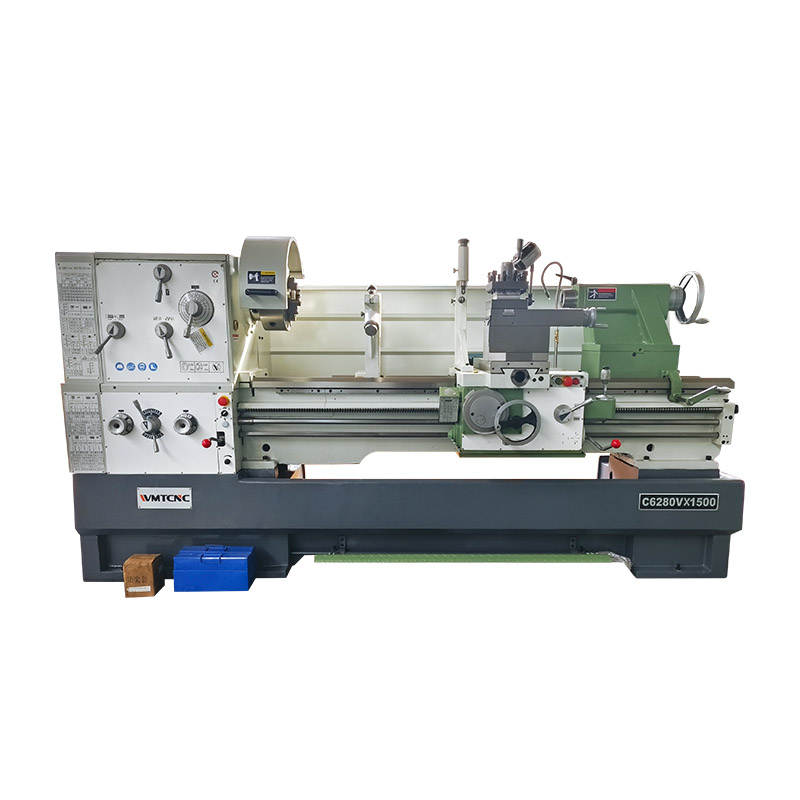

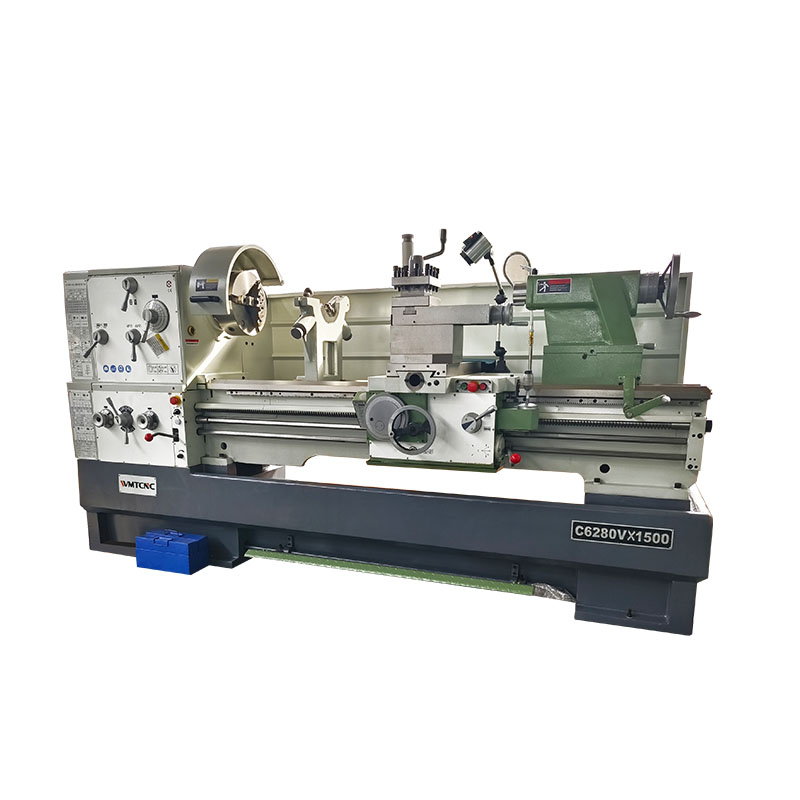

El torno es una máquina que gira una pieza de trabajo alrededor de un eje de rotación para realizar diversas operaciones, como cortar, lijar, moletear, taladrar, deformar, refrentar y tornear. El torno de banco C6280V de la marca WMT le ofrecerá un servicio perfecto gracias a su excelente rendimiento, gran rigidez, estabilidad a largo plazo y mayor precisión.
Especificación
| Especificación |
C6280V |
| Máx. oscilación sobre la bancada |
φ800mm |
| Máx. oscilación sobre el carro transversal |
φ580mm |
| Máx. oscilación en el hueco |
φ1046mm |
| Distancia entre centros |
1500/2000/3000mm |
| Longitud efectiva del hueco |
250mm |
| Anchura de la bancada |
400mm |
| Nariz del husillo |
D1-8 |
| Diámetro interior del husillo |
φ105mm |
| Conicidad del husillo |
∅113(1:20) |
| Rango de velocidad del husillo |
25-1600r/min |
| Recorrido máx. del carro superior |
235mm |
| Recorrido máx. del carro transversal |
420mm |
| Sección máx. de la herramienta |
25×25mm |
| Paso del husillo |
12mm |
| Rango de avances longitudinales |
0.044-1.48mm/rev |
| Rango de avances transversales |
0.022-0.74mm/rev |
| Rango de roscas métricas |
0.45-120mm |
| Rango de roscas en pulgadas |
7/16-80T.P.I. |
| Rango de pasos diametrales |
7/8-160D.P. |
| Rango de pasos modulares |
0.25-60M.P. |
| Diámetro del cañón del contrapunto |
90mm |
| Recorrido del cañón del contrapunto |
230mm |
| Conicidad del cañón del contrapunto |
MT5 |
| Potencia del motor principal |
7.5kw or 11kw(op.) |
| Motor de la bomba de refrigerante |
90w |
| Tamaño total |
3210/3710/4710x1230x1670mm |
| Tamaño del embalaje |
3287/4387/5287×1525×1925mm |
| N.W |
3050/3445/3820kg |
Características Principales
- Torno CNC económico con bancada calefactada por frecuencia de voz.
- Engranajes endurecidos y rectificados en el cabezal.
- Base de hierro fundido de lujo integrada.
- Certificado de prueba de tolerancia, diagrama de flujo de prueba incluido.
Detalles de la Máquina
 |
 |

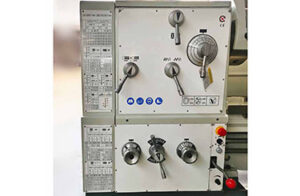

| All Gear Caja de Husillo |
Mandril de 3 Mordazas con Cubierta |
Agujero del eje: 82 mm
Velocidad del husillo: 24 pasos 9-1600r/min
Los engranajes están endurecidos y rectificados con precisión. Bajo nivel de ruido, corte potente. |
Ofrece una alta precisión y repetibilidad para fijar de forma estable materiales cilíndricos. |
 |
 |
| Soporte de Herramientas de Cuatro Estaciones con Cubierta |
Contrapunta |
| Carro compuesto de ranuras en T con portaherramientas de cuatro vías, fácil de cambiar rápidamente y mejorar la eficiencia del mecanizado. |
De serie con contrapunto manual. Apoya la pieza de trabajo, ayuda al centrado y mejora la calidad de procesamiento. |
 |
 |
| Tornillo |
Armario Eléctrico |
| Tornillo rectificador de precisión, buena rigidez y resistencia al desgaste mediante tratamiento para garantizar una alta precisión de funcionamiento. |
Proporcionar energía y señales para la máquina herramienta y controlar el estado de funcionamiento de diversos equipos eléctricos. |
