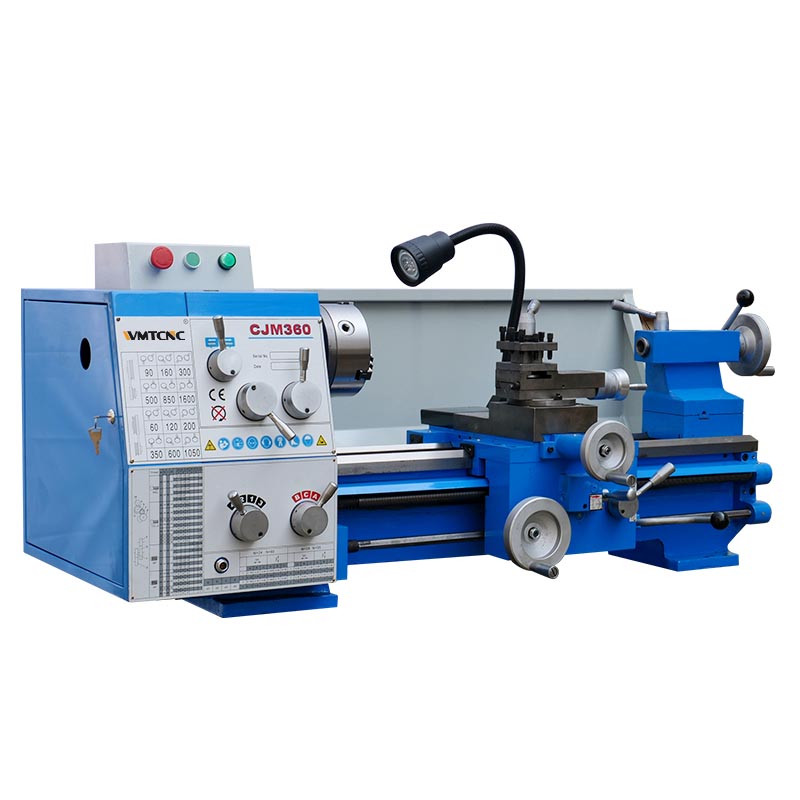

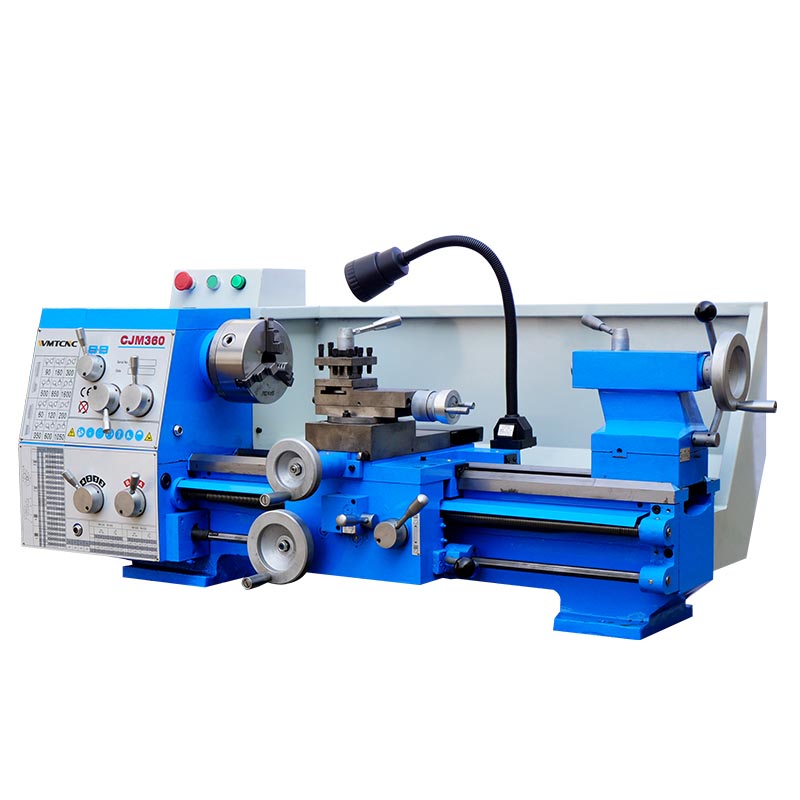

El torno es una máquina que hace girar una pieza de trabajo alrededor de un eje de rotación para realizar diversas operaciones como cortar, lijar, moletear, taladrar, deformar, refrentar y tornear. El torno de banco CJM360 de WMT BRAND le ofrecerá un servicio perfecto por su excelente rendimiento, fuerte rigidez, estabilidad a largo plazo y mayor precisión.
Especificación
| Especificación |
CJM360 |
| Diámetro máximo de oscilación sobre la bancada |
360mm |
| Longitud máxima de la pieza de trabajo |
600/750mm |
| Diámetro máximo de oscilación sobre el carro central |
200 mm |
| Diámetro interior del husillo |
40mm |
| Conicidad del orificio en el husillo |
MT5 |
| Carrera transversal máxima sobre el portaherramientas |
160mm |
| Carrera longitudinal máxima sobre el portaherramientas |
100mm |
| Tipos de rosca métrica |
22 |
| Paso de rosca métrica |
0.20-7mm |
| Tipos de rosca en pulgadas |
45 |
| Paso de rosca en pulgadas |
21/2-48 1/n″ |
| Tipos de rosca modular en el procesamiento |
21 |
| Paso de rosca modular en el procesamiento |
0.20-3.5mm |
| Tipos de rosca diametral en el procesamiento |
31 |
| Paso de rosca diametral en procesamiento |
8-120 1/n″ |
| Avance longitudinal en portaherramientas de husillo |
0.10-1.40mm/r |
| Avance transversal en portaherramientas de husillo |
0.045-0.60mm/r |
| Carrera máxima en agujero cónico |
80mm |
| Conicidad del contrapunto |
MT3 |
| Paso de velocidad de husillo |
12 |
| Rango de velocidad de husillo |
60-1600r/mim |
| P.N. |
420kgs |
| P.G. |
470kgs |
| Tamaño total (L×A×H) |
1580×785×1390mm |
| Tamaño de embalaje (L×A×H) |
1600×800×1500mm |
Características principales
- Guías de bancada rectificadas y templadas con precisión.
- El husillo está soportado por rodamientos de precisión.
- Los engranajes del cabezal están fabricados en acero de alta calidad, rectificado y templado.

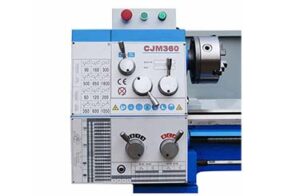

- Palancas de cambio de velocidad de fácil manejo.
- Se proporciona un espacio extraíble para piezas de mayor diámetro.
Detalles de la máquina
 |
 |

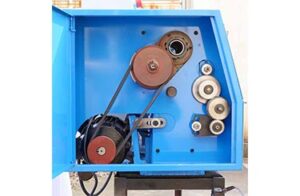

| Todos los engranajes metálicos |
Caja de cambios |
| Resistente al desgaste y a la corrosión para una larga vida útil. |
Engranaje de endurecimiento de alta resistencia, duradero. 12 velocidades de paso de 60 a 1600 rpm. Disponible en opciones de alta velocidad o alto par. |
 |
 |
| Portabrocas de alta precisión |
Soporte de herramientas de cuatro posiciones |
| El mandril de 3 mordazas se ha probado con precisión y repetibilidad para fijar materiales cilíndricos de manera estable. |
Portaherramientas compuesto con ranura en T y poste de cuatro posiciones, 4 cuchillas disponibles como máximo, fáciles de cambiar rápidamente. |
 |
 |
| Carro transversal profesional |
Contrapunto |
| Diseñado con resistencia a la abrasión, las cuchillas se mueven libremente con la varilla de alimentación. |
Estándar con contrapunto manual. Puesto de trabajo auxiliar de mecanizado de soporte. |
