Description

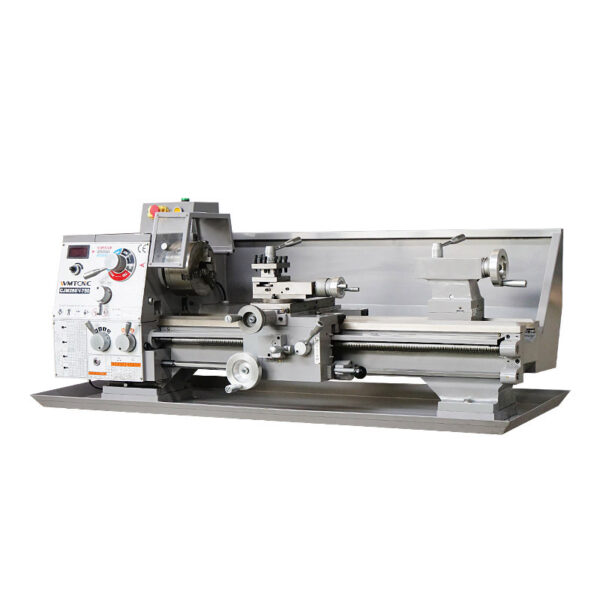

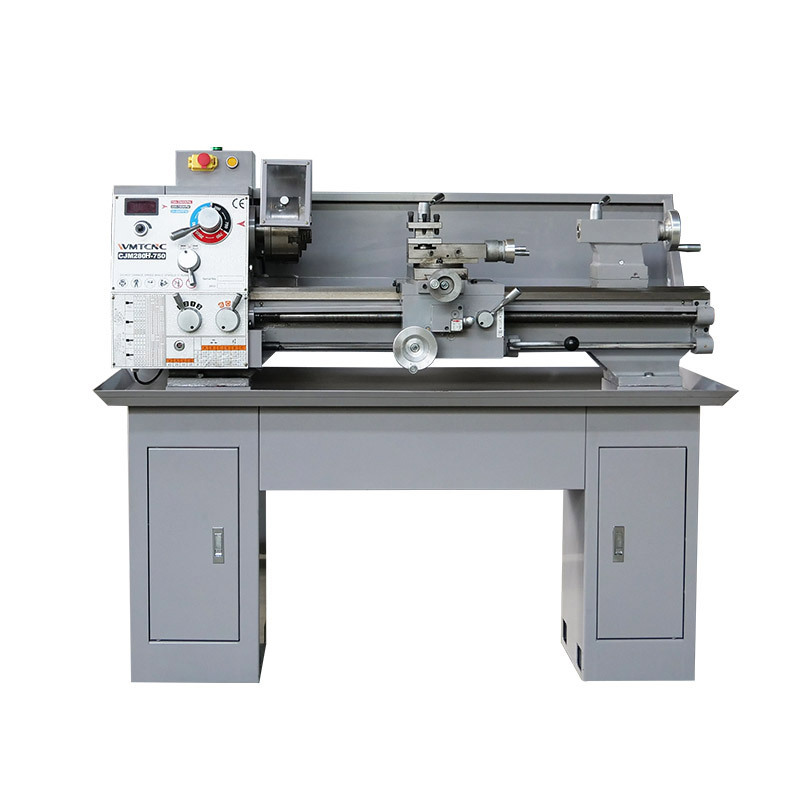

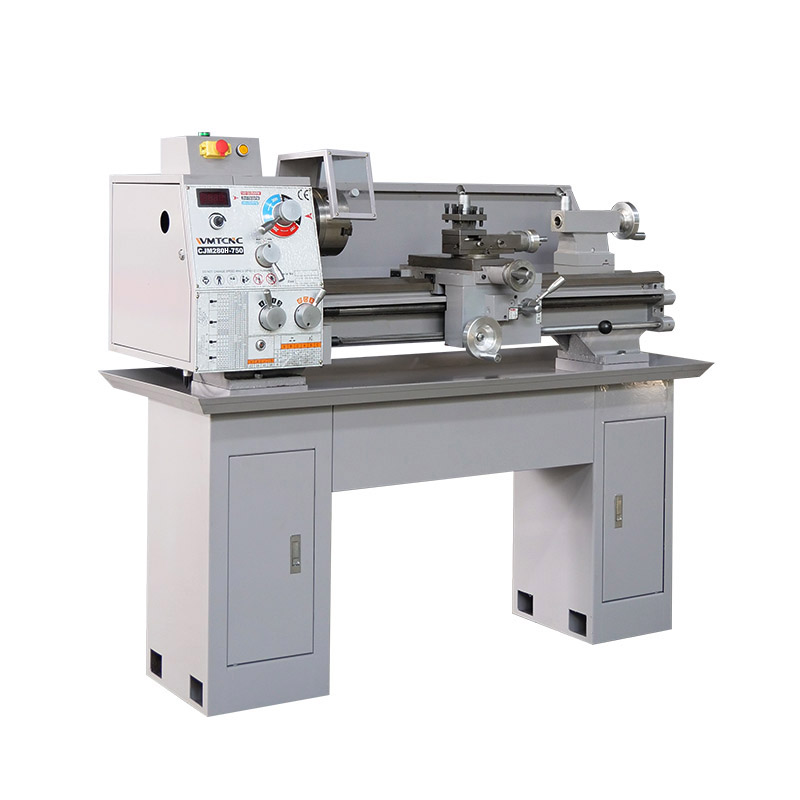

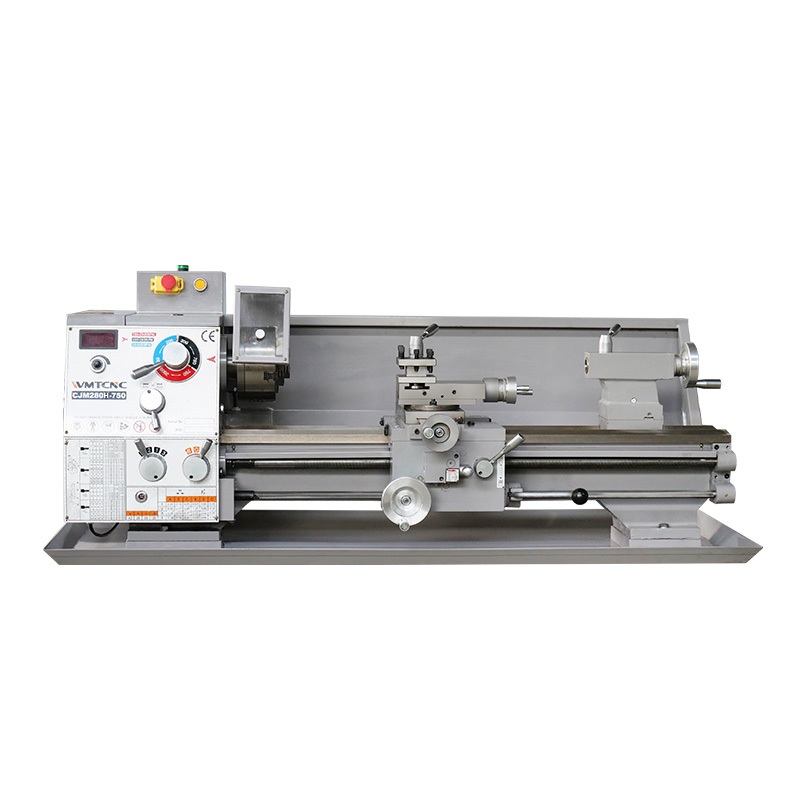

El torno es una máquina que hace girar una pieza de trabajo alrededor de un eje de rotación para realizar diversas operaciones como cortar, lijar, moletear, taladrar, deformar, refrentar y tornear. El torno de banco CJM280H de WMT BRAND le ofrecerá un servicio perfecto por su excelente rendimiento, fuerte rigidez, estabilidad a largo plazo y mayor precisión.
Especificación
| Especificación |
CJM280H-750 |
CJM280H-600 |
| Volteo máximo sobre la bancada |
280 mm |
280 mm |
| Longitud máxima de la pieza de trabajo |
750mm |
600mm |
| Volteo máximo sobre el carro transversal |
165 mm |
165 mm |
| Recorrido máximo del carro transversal |
185mm |
185mm |
| Recorrido longitudinal máximo sobre el portaherramientas |
75mm |
75mm |
| Diámetro interior del husillo |
38 mm |
38 mm |
| Cono del husillo |
MT.5# |
MT.5# |
| Rango de velocidad del husillo |
30-2000r/min |
30-2000r/min |
| Tipos de roscas métricas |
18 |
18 |
| Rango de pasos métricos |
0.2-3.5 mm |
0.2-3.5 mm |
| Rango de tipos de roscas en pulgadas |
34 |
34 |
| Rango de pasos en pulgadas |
4 1/2-48T.P.I |
4 1/2-48T.P.I |
| Tipos de roscas modulares |
24 |
24 |
| Rango de roscas modulares |
16-120D.P |
16-120D.P |
| Rango de avance longitudinal |
0.05-0.35 mm/r |
0.05-0.35 mm/r |
| Rango de avance transversal |
0.025-0.18 mm/r |
0.025-0.18 mm/r |
| Recorrido del eje hueco del contrapunto |
75 mm |
75 mm |
| Cono del eje hueco del contrapunto |
MT.3# |
MT.3# |
| Potencia del motor |
750w |
750w |
| N.W/G.W (sin soportes) |
270/320kgs |
270/320kgs |
| Dimensiones totales (L*A*A) |
1420×650×650mm |
1420×650×650mm |
| Tamaño del embalaje (sin soportes): (L×A×A) |
1530×770×750mm |
1530×770×750mm |
Características principales
- Guías de bancada rectificadas y templadas con precisión.
- El husillo está soportado por rodamientos de precisión.
- Los engranajes del cabezal están fabricados en acero de alta calidad, rectificado y templado.
- Palancas de cambio de velocidad de fácil manejo.
- Se proporciona un espacio extraíble para piezas de mayor diámetro.
Detalles de la máquina
 |
 |
| Todos los engranajes metálicos |
Caja de cambios |
| Resistente al desgaste y a la corrosión para una larga vida útil. |
Engranaje de endurecimiento de alta resistencia, duradero. Rango de velocidades del eje: 30-2000rpm. Disponible en opciones de alta velocidad o alto par. |
 |
 |
| Portabrocas de alta precisión |
Soporte de herramientas de cuatro posiciones |
| El mandril de 3 mordazas se ha probado con precisión y repetibilidad para fijar materiales cilíndricos de manera estable. |
Portaherramientas compuesto con ranura en T y poste de cuatro posiciones, 4 cuchillas disponibles como máximo, fáciles de cambiar rápidamente. |
 |
 |
| Carro transversal profesional |
Contrapunto |
| Diseñado con resistencia a la abrasión, las cuchillas se mueven libremente con la varilla de alimentación. |
Estándar con contrapunto manual. Puesto de trabajo auxiliar de mecanizado de soporte. |
