Description

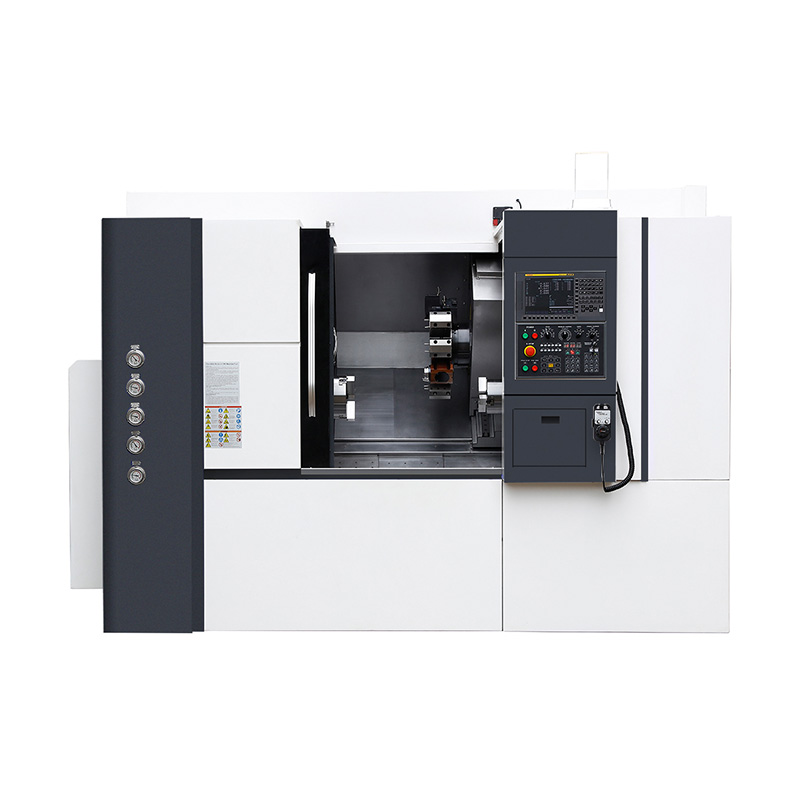

El centro de torneado CNC de la marca WMT TX500ESY le ofrecerá un servicio perfecto gracias a su excelente rendimiento, gran rigidez, estabilidad a largo plazo y mayor precisión.
Detalles Torno de bancada inclinada CNC
 |
 |
| Sistema controlador CNC | Mandril de 3 mordazas |
| La introducción de programas para el mecanizado de piezas es cómoda y práctica. Sistema CNC disponible como opción: GSK, Siemens, Fanuc y otros. | El mandril hidráulico de 3 mordazas se ha diseñado con precisión y repetibilidad para fijar materiales cilíndricos de manera firme. |
 |
 |
| Contrapunto hidráulico | Torreta de potencia de 12 estaciones |
| Al mecanizar piezas de eje, utilice su centro para apretar la pieza de trabajo y garantizar su estabilidad. | Cambio automático de herramientas y posicionamiento durante el procesamiento, mejora la productividad y reduce los costos de mano de obra. |
 |
 |
| Armario eléctrico | Estación hidráulica |
| La disposición de las líneas es ordenada y el mantenimiento es seguro y sencillo. | Operaciones eficientes de sujeción y liberación de herramientas. Tiene las ventajas de un funcionamiento estable y de bajo nivel de ruido. |
Especificación Torno de bancada inclinada CNC TX500ESY
| Especificación | TX500ESY |
| Capacidad | |
| Mandril hidráulico | 8″ (main spindle) |
| Diámetro máximo de giro sobre bancada | φ650 mm |
| Diámetro máximo de torneado | φ320 mm |
| Longitud máxima de la pieza de trabajo | 600,*900 mm,*1500 |
| Diámetro máximo de giro sobre la placa | φ460 mm |
| Husillo | |
| Diámetro del orificio del husillo | φ66 mm |
| Diámetro máximo del orificio pasante | φ52 mm |
| Nariz del husillo | A2-6 |
| Velocidad máxima del husillo | 4000 rpm |
| Potencia del motor principal | 22/30 kW |
| Husillo secundario | |
| Mandril hidráulico | 6″ |
| Diámetro del orificio del husillo | φ55 mm |
| Diámetro máximo del orificio pasante | φ46 mm |
| Nariz del husillo | A2-5 |
| Velocidad máxima del husillo | 5000 rpm |
| Potencia del motor principal | 11/15 kW |
| Eje | |
| Recorrido del eje X | 200 mm |
| Recorrido del eje Z | 620,*900 mm,*1500 mm |
| Recorrido del eje Z1/Z2 | 590,*850 mm,*1450 mm |
| Recorrido del eje Y | 100(+50),*140(+70) mm |
| Desplazamiento rápido del eje X | 20 m/min |
| Desplazamiento rápido del eje Z | 20 m/min |
| Desplazamiento rápido del eje Y | 12 m/min,*7 m/min |
| Torreta | |
| Tipo de torreta | BMT55 |
| N.º de herramientas | 12 position |
| Tamaño del vástago de la herramienta OD | 20×20, *25×25 mm |
| Tamaño del vástago de la herramienta de mandrinado | φ40 mm |
| Máx. Velocidad de la herramienta motorizada | 4000,*5000 rpm |
| Profundidad de perforación del subhusillo | 115,*145 mm |
| Estructura | |
| Grado de inclinación de la bancada | 35° |
| Tipo de guía | LM |
| Contrapunto | |
| Tipo de contrapunto | N/A |
| Conicidad del eje del contrapunto | N/A |
| Recorrido del contrapunto | N/A |
| Otros | |
| Dimensiones generales (L×An×Al) | 3100×2000×2250 mm |
| Peso de la máquina | 5300 kg |
Características principales
1. La adopción de fundición avanzada Meehanite en el cuerpo principal de la máquina con un diseño razonable y una disposición optimizada asegura la precisión y confiabilidad de la máquina en un servicio de larga duración.
2. Los ejes X, Z y E adoptan una guía lineal de precisión con un diseño de gran amplitud, una estructura sólida y una bancada de máquina rígida para una buena precisión a largo plazo.
3. El husillo rígido de alta velocidad más el subhusillo eléctrico incorporado logran alta precisión, alta carga y alta velocidad durante el mecanizado.
4. Torreta de doble posición de 12 estaciones con posicionamiento bidireccional para un cambio rápido de herramienta y un posicionamiento preciso.
5. Los husillos de bolas de precisión con tecnología de precarga en ambos ejes minimizan la deformación térmica y maximizan la precisión de la transmisión.
6. Se aplica en la producción automática de autopartes, dispositivos, productos eléctricos, productos mecánicos, etc.
