Description

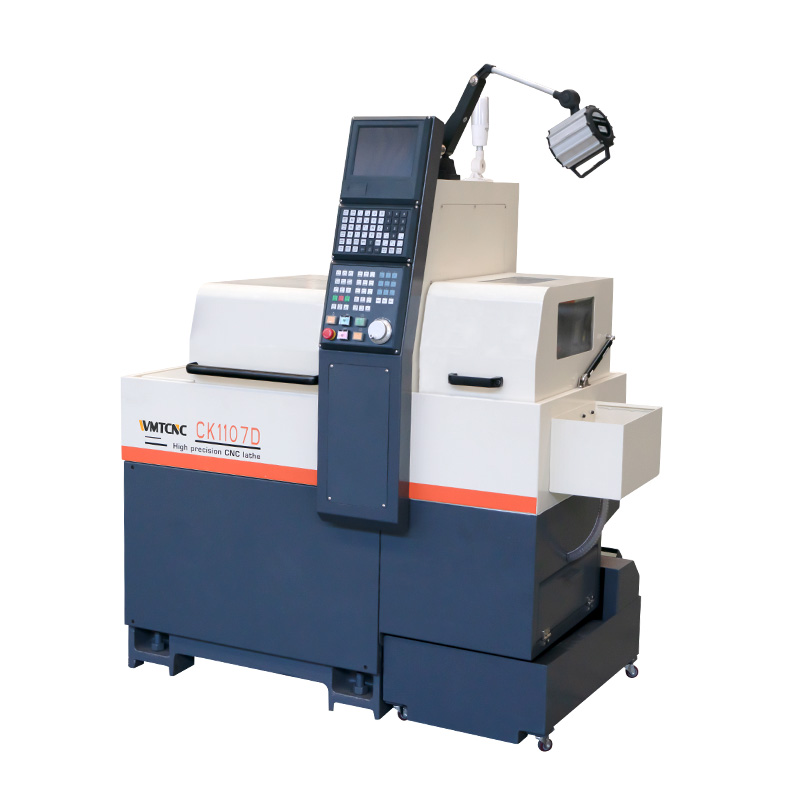

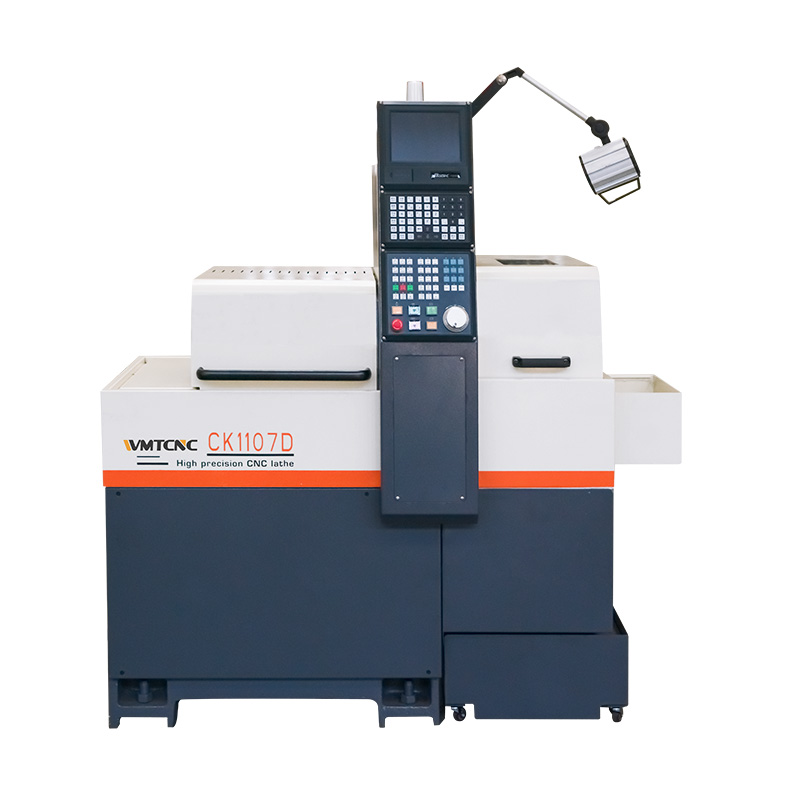

Los 3 ejes del torno suizo CNC CK1107D adoptan un riel guía de rodamiento lineal, que es accionado por un servomotor de valor absoluto. La estructura de disposición de herramientas lineal tiene las características de cambio rápido de herramientas y alta precisión. El sistema CNC tiene funciones perfectas y operación simple. Equipado con alimentador automático, se puede lograr una producción automática.
Detalles de la máquina
 |
 |

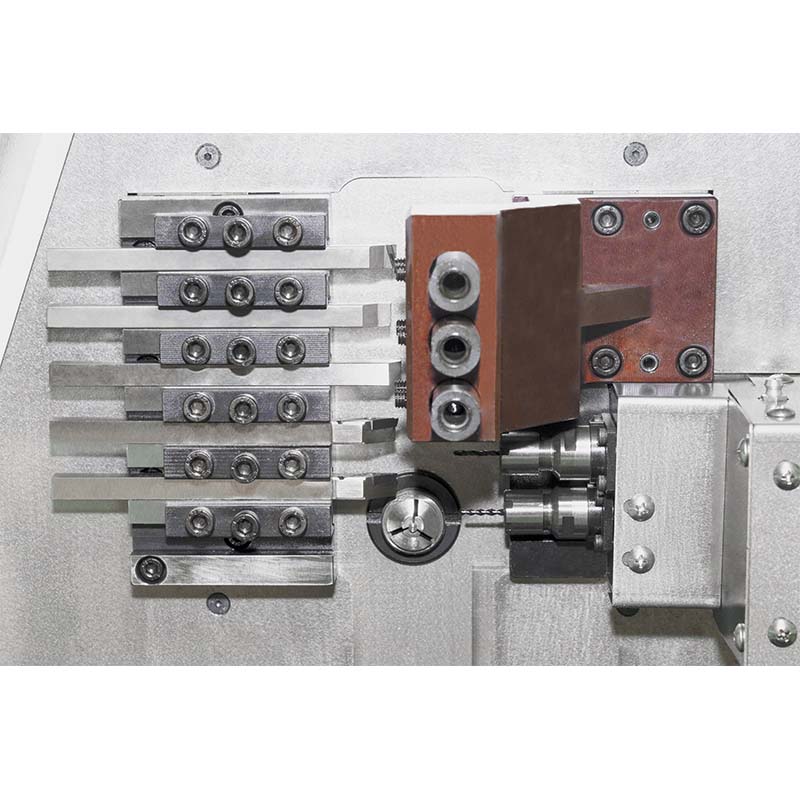

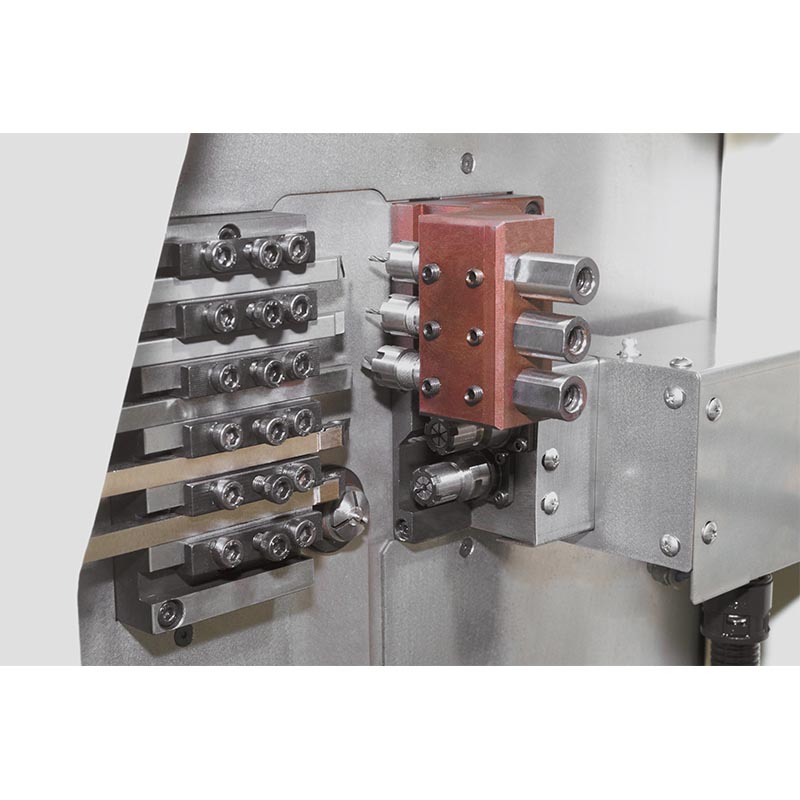

| ● Estructura de poste de herramientas de banda izquierda y derecha, gran cantidad, velocidad rápida de cambio de herramienta y buena rigidez. ● Puede procesar todo tipo de piezas súper delgadas. ● Diseño razonable, apariencia pequeña y área de piso pequeña. |

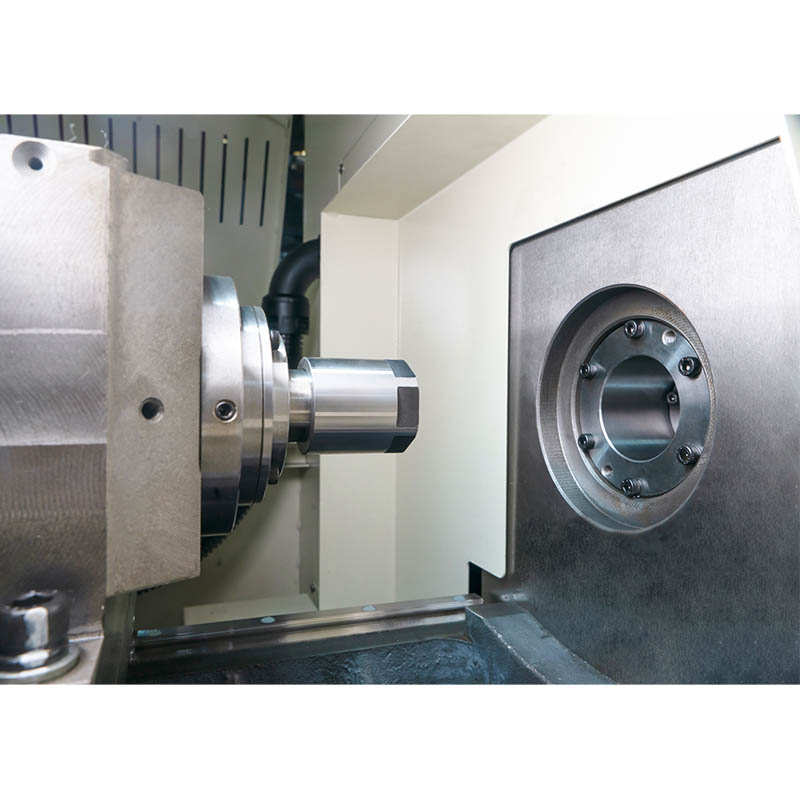

El manguito guía fijo puede procesar ejes delgados con una longitud de menos de 150 mm, manteniendo las piezas de trabajo procesadas con una coaxialidad y un acabado relativamente altos. Es muy adecuado para tornear piezas de trabajo con una relación de longitud a diámetro múltiple. |
Especificaciones de CK1107D
| Parámetros técnicos | CK1107D | |
| Fuerza | Potencia de entrada total | 3.5kW |
| Sistema CNC | Unidad mínima establecida | 0.001mm |
| Equivalente de pulso del eje X | 0.0005mm | |
| Equivalente de pulso del eje Y | 0.001mm | |
| Equivalente de pulso del eje Z | 0.001mm | |
| Máx. Programa | ±9999.999 | |
| Velocidad de corte | 1-4000mm/min | |
| Velocidad de avance rápido del eje X | 18000mm/min | |
| Velocidad de avance rápido del eje Y | 18000mm/min | |
| Velocidad de avance rápido del eje Z | 18000mm/min | |
| Husillo principal | Diámetro máximo de la barra | Φ7mm |
| Diámetro del orificio pasante del husillo principal | Φ9mm | |
| Altura del centro del husillo principal desde el suelo | 890mm | |
| Velocidad del husillo principal | 0-7000r/min | |
| Potencia del motor del husillo principal | 1.5kW | |
| Viajar | Recorrido del eje X | 50mm (Diameter) |
| Recorrido del eje Y | 100mm | |
| Recorrido del eje Z | 150mm | |
| Potencia del servomotor del eje X | 0.4kW | |
| Potencia del servomotor del eje Y | 0.4kW | |
| Potencia del servomotor del eje Z | 0.4kW | |
| Forma del riel guía | Linear Guide Rail | |
| Sistema de herramientas de cuadrilla | Disposición de las herramientas | 9pcs |
| Herramientas de torneado y fresado | 6pcs | |
| Tamaño de la herramienta | 8*8mm | |
| Taladro frontal | 3pcs ER11/Φ16 | |
| Herramienta de movimiento lateral | ER11 | 2pcs |
| Velocidad de rotación | 0-6000r/min | |
| Potencia | 0.4kW | |
| Sistema de enfriamiento | Potencia del motor para aceite de corte | 0.12kW |
| Capacidad del tanque de enfriamiento | 50L | |
| Sistema de lubricación | Potencia del motor | 25W |
| Capacidad | 2L | |
| Sistema neumático | Presión de aire comprimido de entrada | 0.4–0.6Mpa |
| Tamaño de la máquina | Largo*Ancho*Alto | 1480*800*1630mm |
| Peso de la máquina | 750kg | |
| Configuración opcional | Bastidor del centro giratorio (recorrido del eje Z 45 mm) | Quitar la RAM central (remezclando sin placa madre Z 45) |
Características principales:
● Una gran cantidad de herramientas de corte, intercambio rápido de herramientas.
● Puede procesar varias piezas con longitud ultrafina.
● Las herramientas vivas cumplen con los requisitos de torneado y fresado (herramientas vivas como opción).
● Diseño razonable con forma y espacio reducidos.
