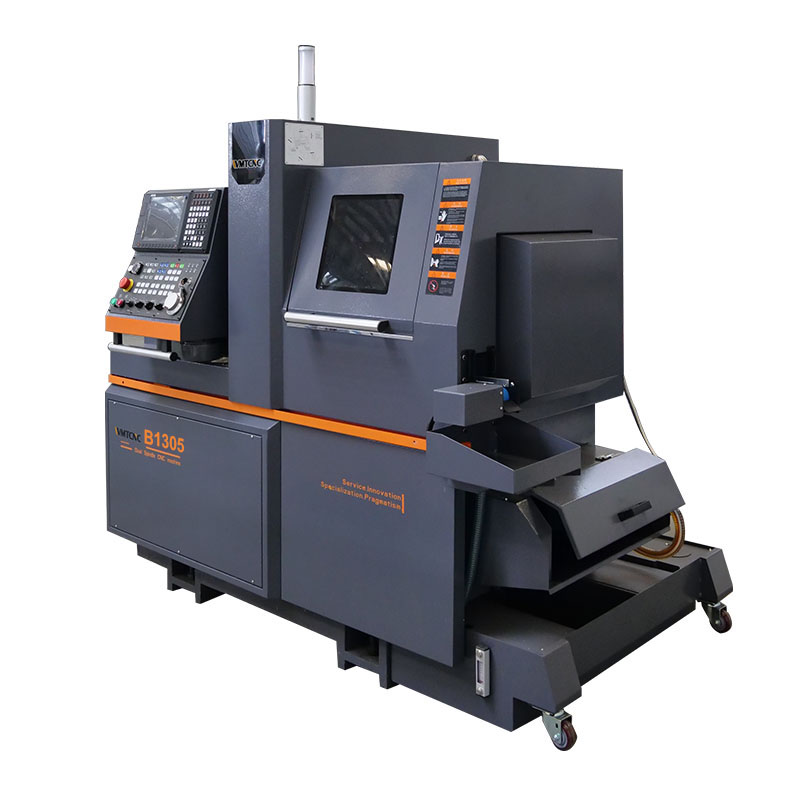

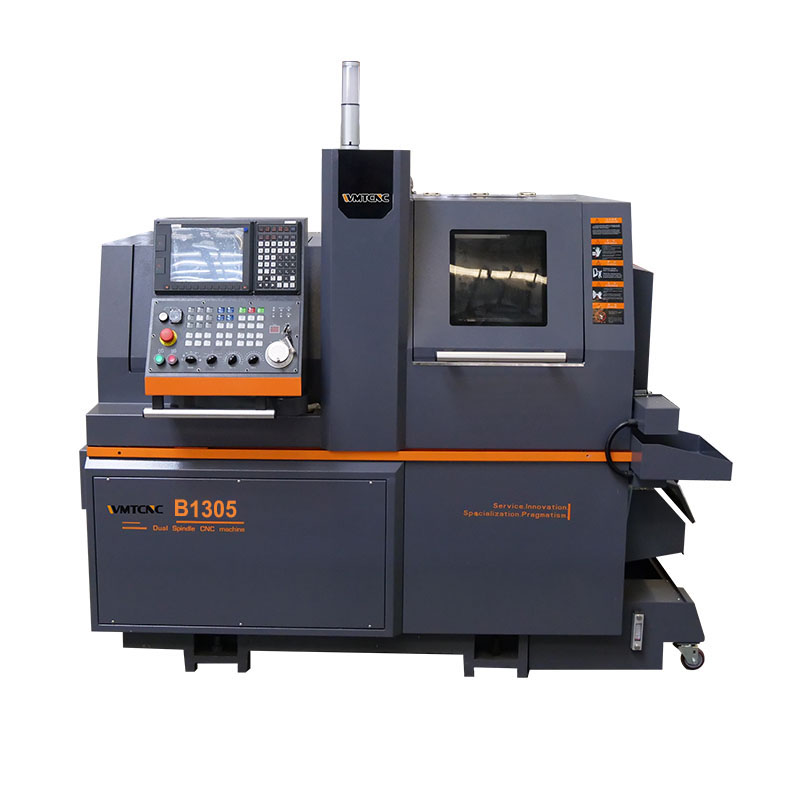

Torno CNC Suizo B1305 con Doble Husillo, Mecanizado Multieje para Piezas Pequeñas
-Capaz de procesar varias piezas con longitud ultradelgada.
-Las herramientas motorizadas cumplen con los requisitos de torneado y fresado (las herramientas motorizadas son opcionales).
-Diseño razonable con forma y área pequeñas.
-Velocidad del husillo: 0-5000 rpm.
El torno suizo de doble husillo B1305 tiene la capacidad de fresar y fresar materiales compuestos, es un equipo de procesamiento de alta precisión, amplio rango y muy práctico. Este torno suizo es adecuado para tareas de procesamiento a gran escala, de múltiples variedades y alta precisión de piezas de “ejes delgados” con diámetros relativamente grandes y piezas “pequeñas” y “extrañas”. Los automóviles, las motocicletas, las comunicaciones, la refrigeración, la óptica, los electrodomésticos, la microelectrónica, la electrónica, los relojes, los teléfonos móviles y otras industrias tienen una variedad de piezas de eje complejas, de lotes múltiples y de alta precisión, y piezas de precisión pequeñas.
Detalles de la máquina B1305

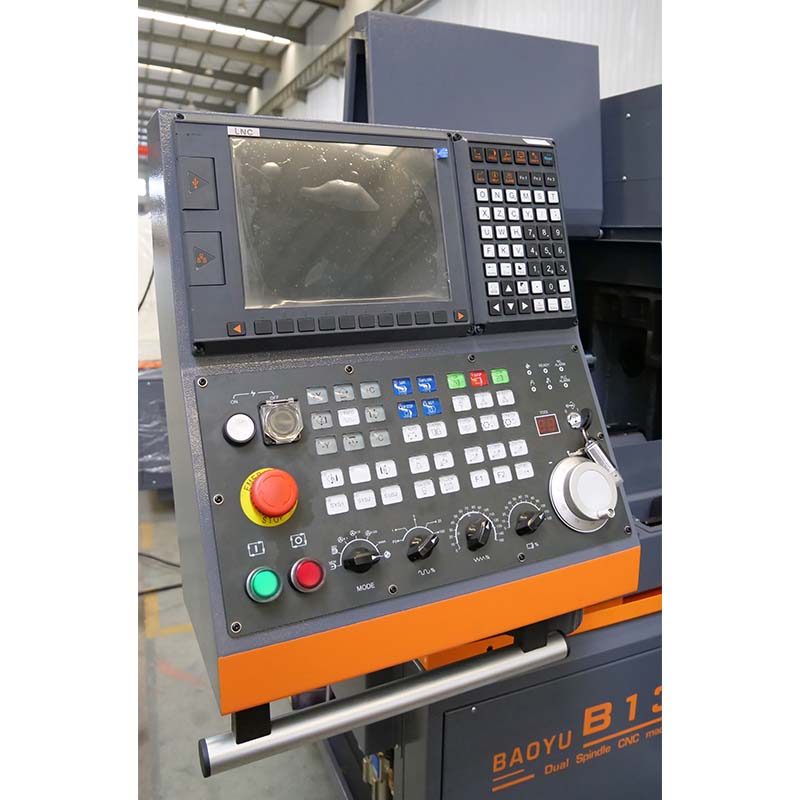

Sistema controlador CNC

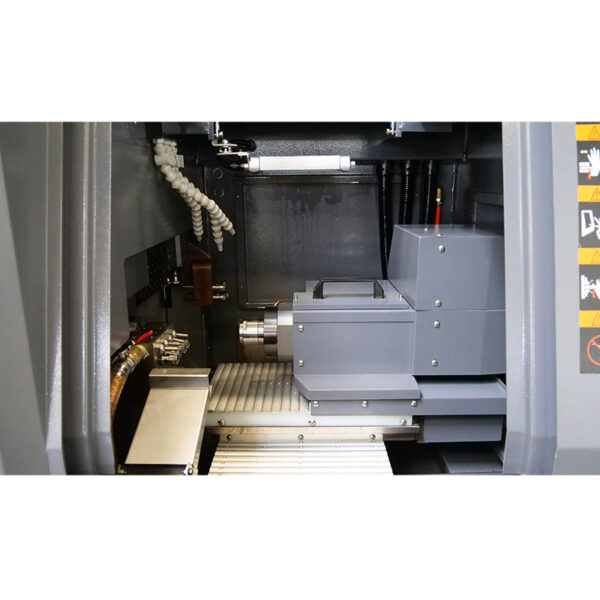

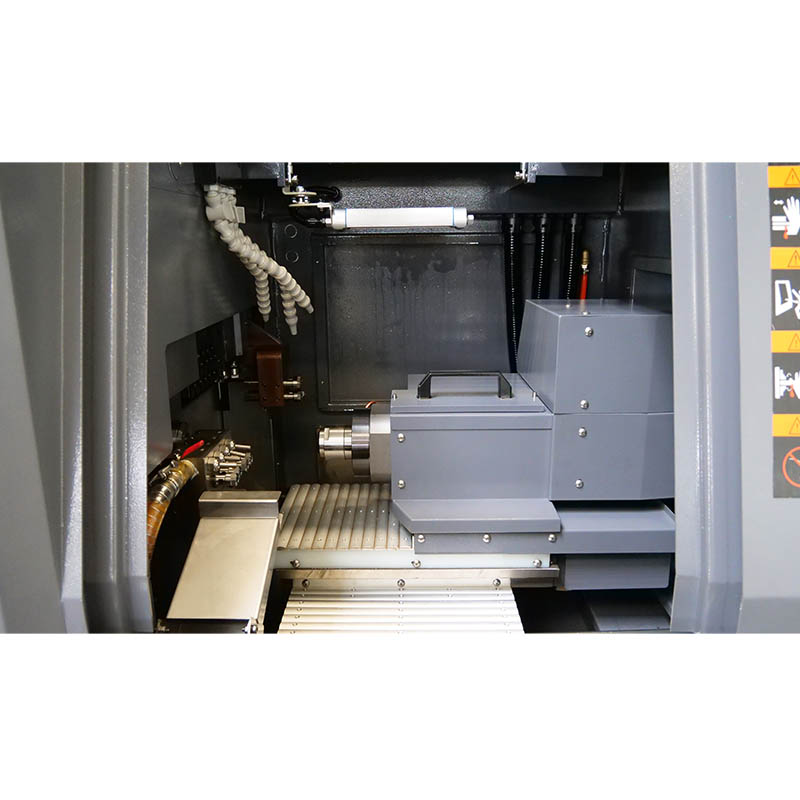

Husillo secundario

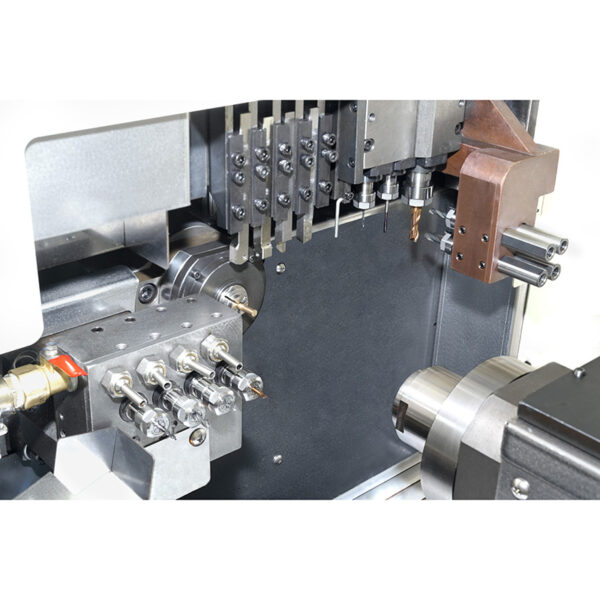

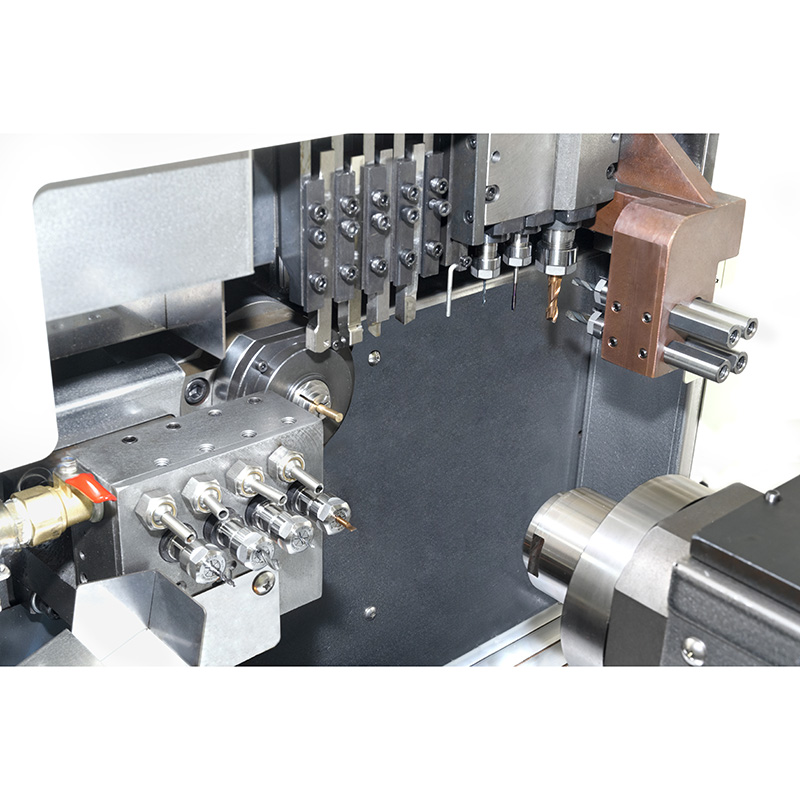

El husillo está equipado con 5 cortadores cuadrados, 2 cabezales de potencia en el lateral y 4 cortadores de extremo.
La parte del eje trasero está equipada con 4 cortadores de extremo. Se puede instalar hasta un cabezal de potencia orientado hacia abajo. Al utilizar un husillo secundario y una mesa de corte posterior, se puede realizar el mecanizado frontal y posterior al mismo tiempo.

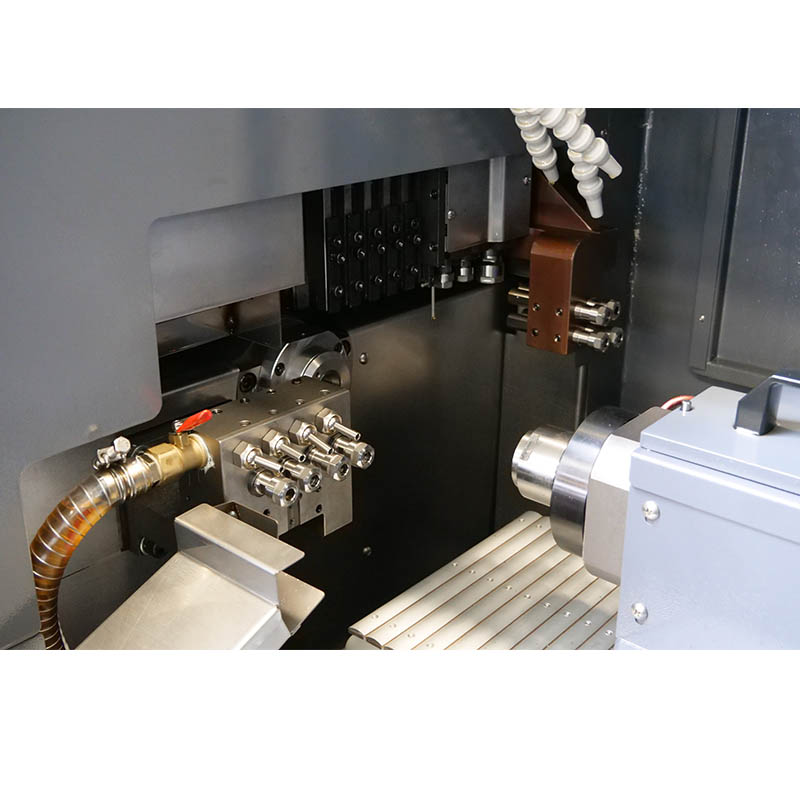

Husillo principal
Riel guía
El husillo está equipado con 5 cortadores cuadrados, 2 cabezales de potencia en el lateral y 4 cortadores de extremo.
El riel guía estándar de la famosa marca THK/HIWIN puede mejorar en gran medida la estabilidad del mecanizado, cumplir con los requisitos de alta precisión y rigidez y mantener la precisión durante más tiempo.

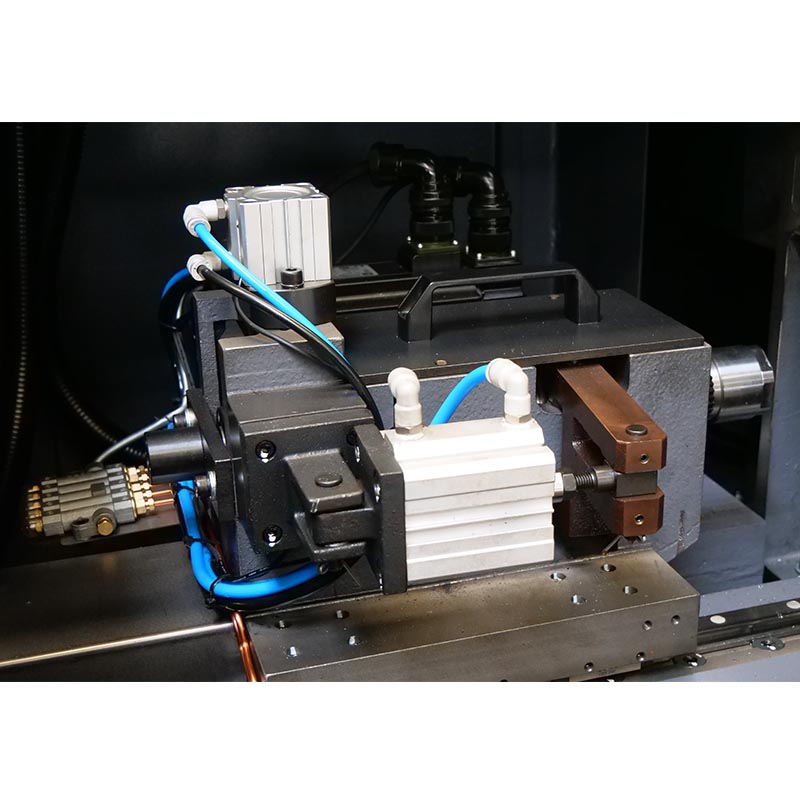

Componentes neumáticos y sistema de lubricación
Potente motor
Lubricación intermitente automática cuantitativa y regular. Se pueden realizar cambios automáticos de herramientas, sujeción de piezas y otras funciones para acortar el tiempo de mecanizado.
Mayor precisión, mayor velocidad de rotación, gran adaptabilidad y buena estabilidad.
Especificaciones del torno CNC tipo suizo B1305
Especificación
B1305
controlador
Modelo de controlador
LNCT6850
Equivalente de momento del eje X
0.0005mm
Momento equivalente a lo largo del eje Y
/
Momento equivalente a lo largo del eje Z
0.001mm
Velocidad de corte
1-4000mm/min
Velocidad de avance rápida del eje X
20000mm/min
Velocidad de avance rápida del eje Y
20000mm/min
Velocidad de avance rápida del eje Z
20000mm/min
Huso
Máx. Diámetro de la varilla.
Φ13mm
Diámetro del orificio pasante del husillo
Φ14mm
Altura del centro del husillo desde el suelo
1010mm
Velocidad del husillo
0-5000r/min
Potencia del motor del husillo
2kW
cortador de husillo
10*10 square knife+(5pcs)
∮16 hole knife/ER11(4pcs)
Cabezal de potencia desde el lado del husillo
Velocidad de rotación del cabezal de potencia lateral ER11/ER16
Collet ER11+ER16(2pcs+1pcs)
Velocidad de rotación del cabezal de potencia lateral
5000r/min
Motor de cabezal de potencia lateral
0.4kW
Subhusillo
Máx. diámetro de la abrazadera
Φ13mm
Velocidad de rotación del subhusillo
0-5000r/min
Potencia del motor del subhusillo
2kW
Fresa de subhusillo
∮16 hole cutter (4pcs)
Cabezal de potencia del lado del subhusillo
Velocidad de rotación del cabezal de potencia lateral ER11/ER16
/
Velocidad de rotación del cabezal de potencia lateral
/
Motor de cabezal de potencia lateral
/
Emocionante
Movimiento del eje X1
60mm
Moverse a lo largo del eje Y1
230mm
Movimiento a lo largo del eje Z1
180mm
Potencia del servomotor del eje X1
0.75kW
Potencia del servomotor del eje Y1
1kW
Potencia del servomotor del eje Z1
1kW
Forma de diapositiva
Linear guideway
Movimiento a lo largo del eje X2
380mm
Movimiento a lo largo del eje Y2
160mm
Movimiento a lo largo del eje Z2
/
Potencia del servomotor del eje X2
1kW
Potencia del servomotor del eje Y2
/
Potencia del servomotor del eje Z2
1kW
Dimensiones de la máquina
Dimensiones de la máquina (L*An*Al)
2030*1360*1960
Peso de la máquina
1700KG
Características principales:
1. Métodos de corte de manguito sin guía y de manguito guía giratorio para satisfacer los diversos requisitos de procesamiento;
2. Para satisfacer una variedad de piezas de eje de forma compleja, de lotes múltiples y de alta precisión y piezas pequeñas de precisión de procesamiento compuesto;
3. Diseño de estructura estable, lecho de hierro fundido de alta calidad, gran rigidez;
4. A través de la configuración de la máquina de alimentación automática, procesamiento continuo automático
