Description

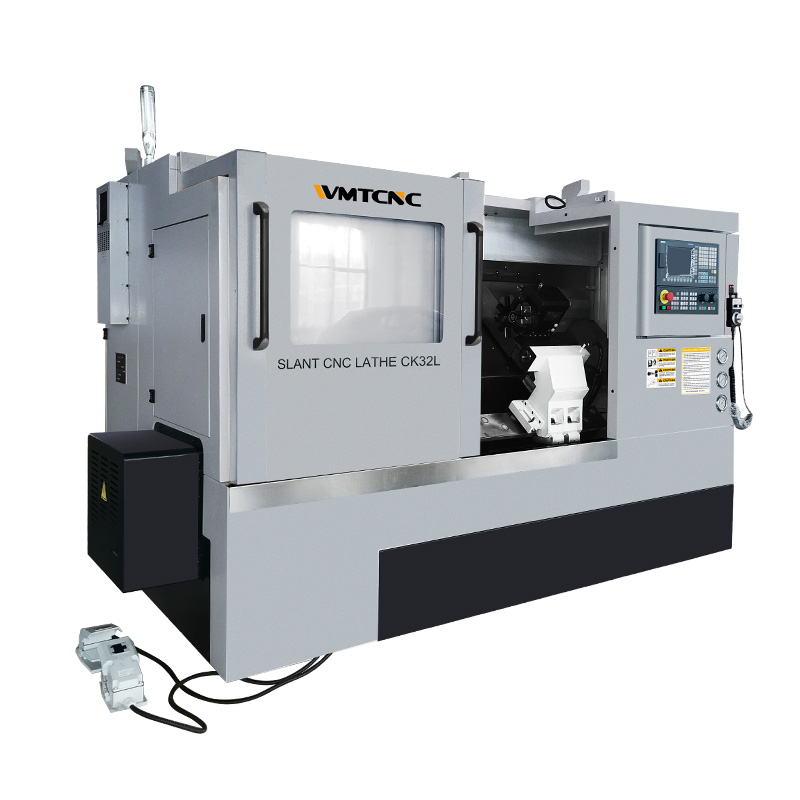

La máquina puede roscar superficies cilíndricas, superficies cónicas, caras circulares, caras finales, ranurar, perforar y mecanizar varios tipos de roscas. Estructura de lecho inclinado integrado de 45 grados. Fácil fuga de líquido, alta rigidez y buen funcionamiento. El torno y cnc MARCA WMTCNC CK32L le ofrecerán un servicio perfecto con un rendimiento excelente, fuerte rigidez, estabilidad a largo plazo y mayor precisión.
Detalles de la máquina
 |
 |

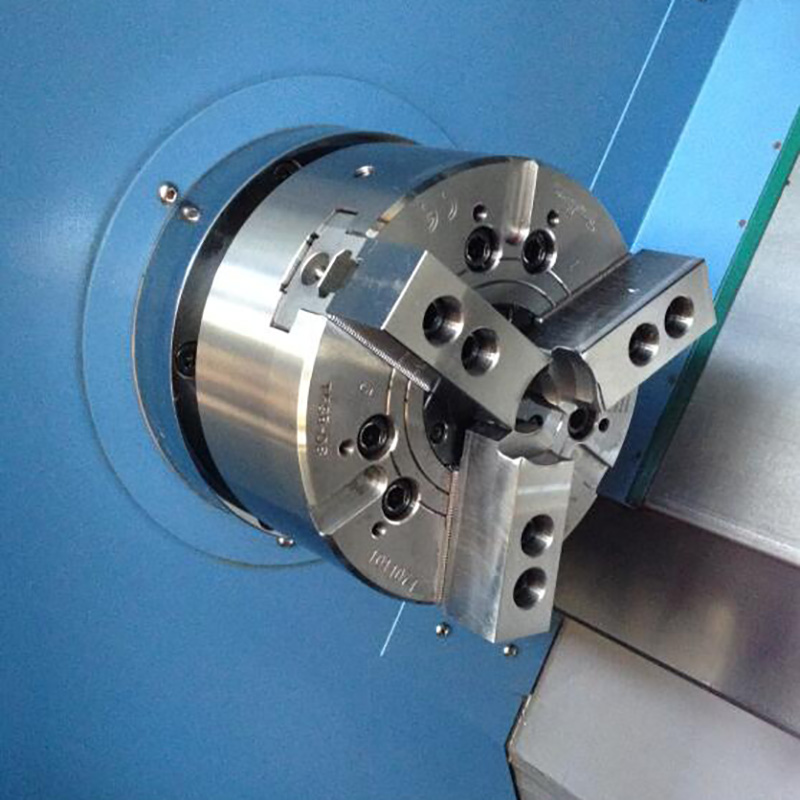

| Mandriles de gran tamaño | Torreta eléctrica multiposición |
 |
 |

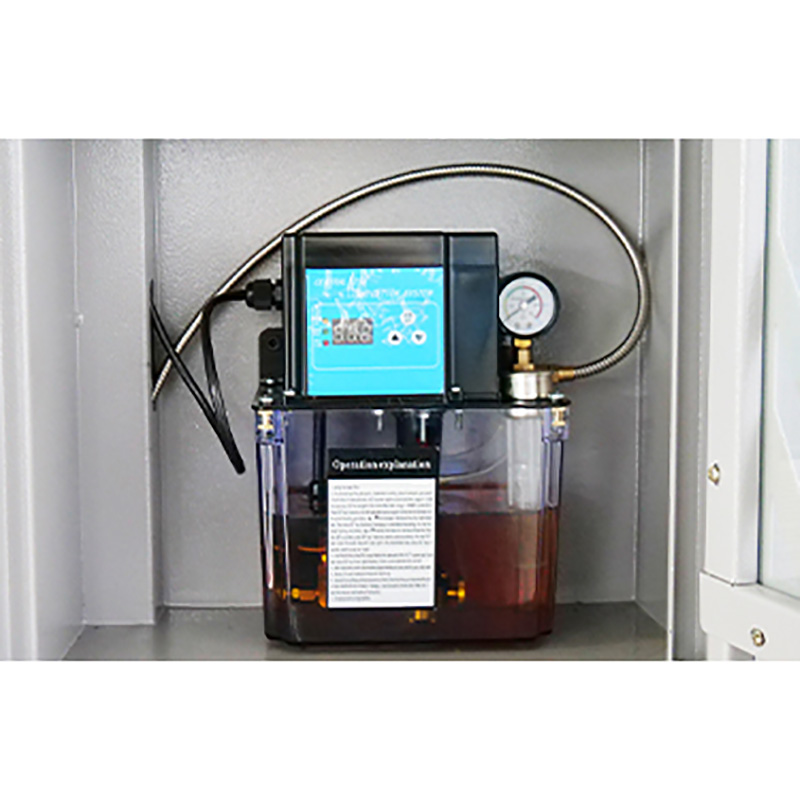

| Sistema de lubricación | Contrapunto de calidad estable |
 |
 |

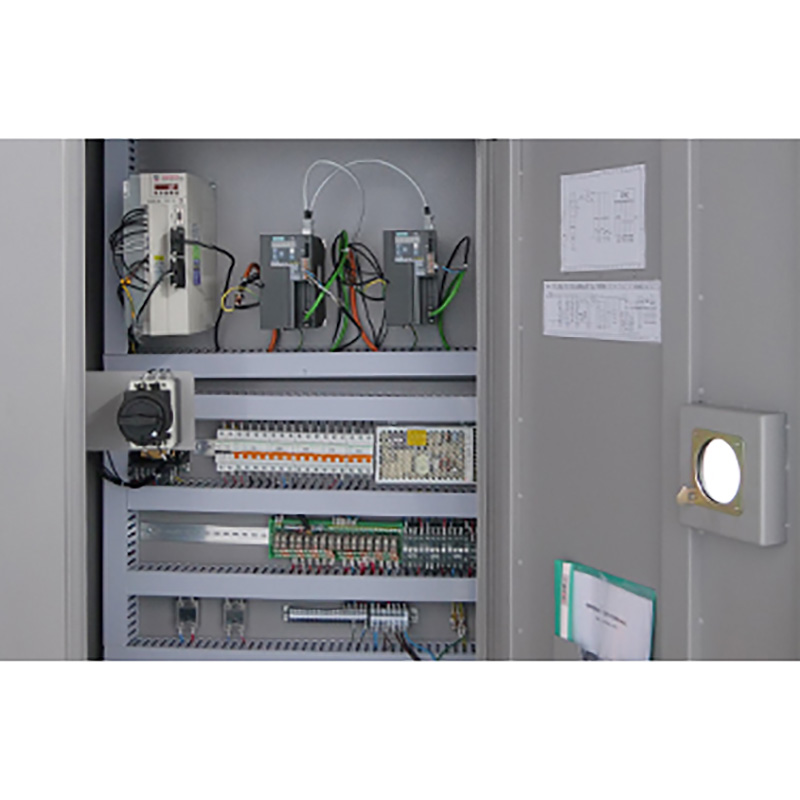

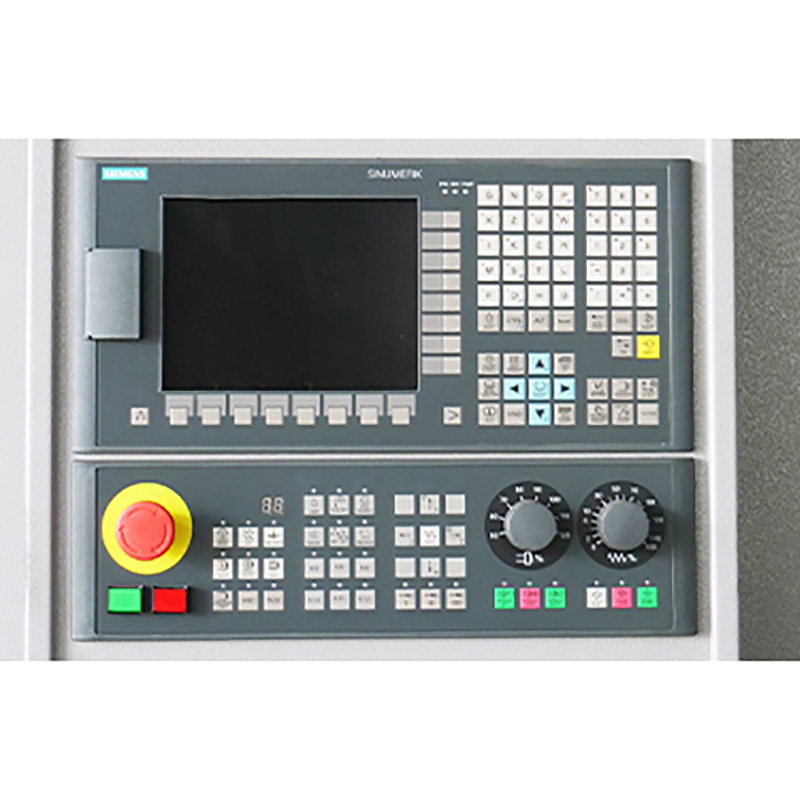

| Sistema de control CNC de fácil manejo | Armario electrico |
Especificaciones del torno CNC de bancada inclinada CK32L
| Especificación | CK32L |
| Capacidad | |
| Diámetro máximo de giro sobre bancada | φ320mm |
| Longitud máxima de la pieza de trabajo | 500mm |
| Diámetro máximo de giro sobre corredera | φ160mm |
| Husillo | |
| Rango de velocidad del husillo | 4000rpm |
| Orificio del husillo | φ56 |
| Diámetro máximo del orificio pasante | φ40mm |
| Nariz del husillo | A2-5 |
| Tamaño del mandril | φ160mm |
| Eje | |
| Tipo de guía y tornillo | Taiwan linear guideway & screw |
| Recorrido del eje X | 210mm |
| Recorrido del eje Z | 500mm |
| Travesía rápida del eje X/Z | 15/15 m/min |
| Torreta | |
| Tipo | Electric turret, *Hydraulic turret |
| Número de estaciones de herramientas | 8 position |
| Tamaño del vástago de la herramienta | 20×20mm |
| Contrapunto | |
| Tipo de contrapunto | Hydraulic sleeves |
| Diámetro externo | φ60mm |
| Recorrido del eje hueco del contrapunto | 80mm |
| Conicidad del eje hueco del contrapunto | MT4 |
| Motor | |
| Potencia del motor del husillo | 4kw, *5.5kw |
| Potencia de la bomba de refrigerante | 370w |
| Dimensiones de la máquina | |
| Dimensiones generales (L×An×Al) | 2700×1550×1700mm |
| Tamaño del embalaje (L×An×Al) | 2950×2260×2280mm |
| Peso neto/bruto | 2600/2900kg |
Características principales:
1) Mesa inclinada de 45 grados de alta rigidez
2) Guía lineal X/Z de Taiwán
3) Husillo de bolas de precisión X/Z de Taiwán
4) Unidad de husillo A2-5
5) Apariencia artística con alta precisión
6) Sistema CNC GSK, Siemens, Fanuc opcional
