Description

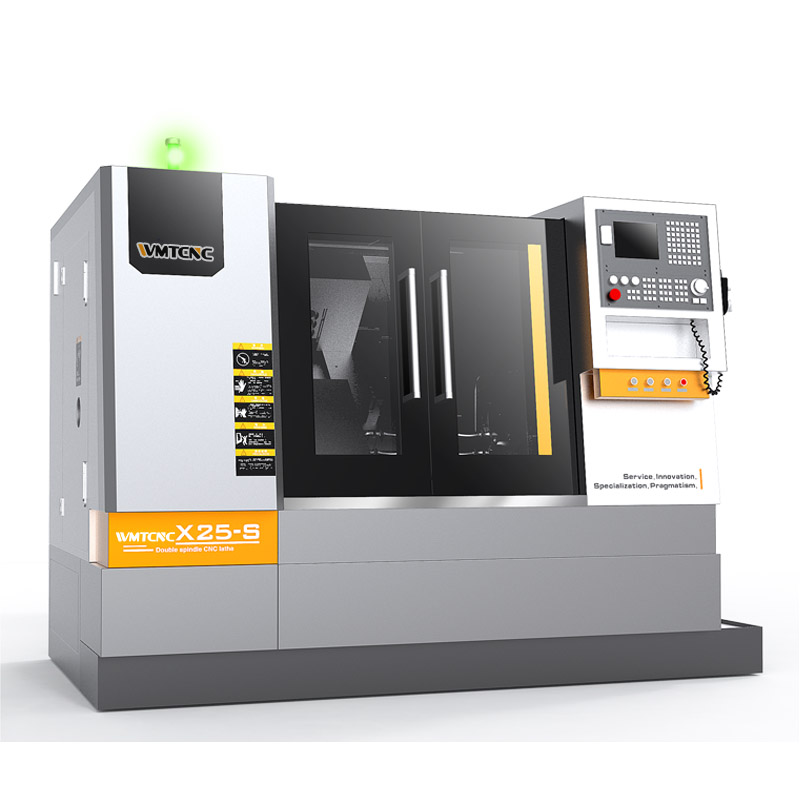

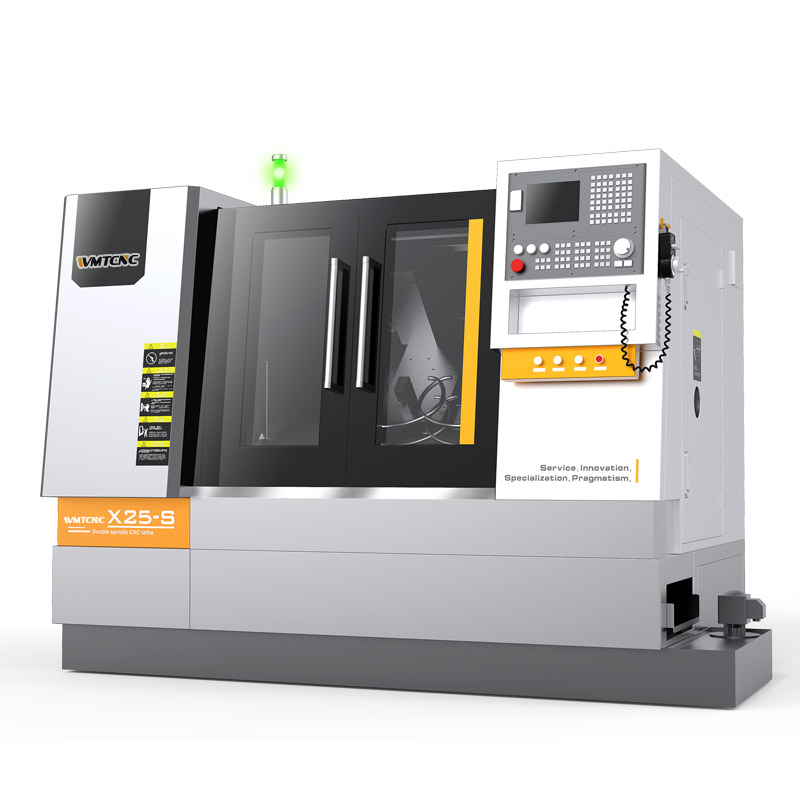

El torno CNC tipo suizo WMTCNC X25-S es una herramienta de precisión para torneado de alta exactitud. A diferencia de los tornos tradicionales, tiene un cabezal móvil y un buje guía que proporciona soporte cerca de la herramienta de corte. Esta configuración permite mecanizar piezas largas y delgadas con tolerancias ajustadas y geometrías complejas. Se utiliza ampliamente en industrias como la aeroespacial, médica y automotriz, que requieren piezas de alta precisión. Puede realizar múltiples operaciones en una sola configuración, como torneado, fresado, perforación y roscado, lo que es esencial para piezas pequeñas y complejas. Gracias a su capacidad para hacer múltiples operaciones y realizar mecanizados rápidos, ofrece mayor productividad y eficiencia que los métodos tradicionales. Su versatilidad lo hace indispensable en procesos de fabricación modernos con tolerancias ajustadas y diseños intrincados.
Detalles de la máquina X25-S
 |
 |
| ● Se adopta un par de rieles guía y husillos de bolas de Precision Liner. El husillo de bolas está preestirado para mejorar la rigidez y reducir la influencia del torno en frío o en caliente en la precisión del procesamiento. ● La lubricación del riel guía adopta un distribuidor de volumen con inyección de aceite para suministrar aceite a la varilla del tornillo y al riel guía de manera regular, a fin de reducir el desperdicio de aceite lubricante y evitar la contaminación ambiental. |

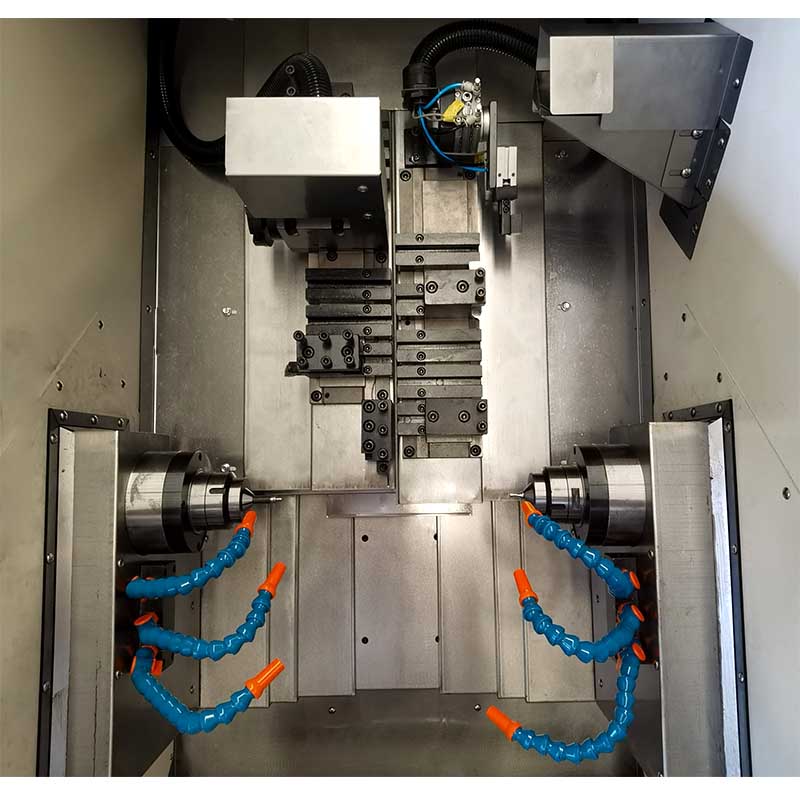

● Los husillos dobles y las herramientas de doble banda pueden trabajar al mismo tiempo en los lados izquierdo y derecho, una máquina es equivalente a la eficiencia de trabajo de dos máquinas. ● La máquina adopta el tipo de herramientas de banda, precisión de cambio de herramienta estable, alta economía estructural y puede expandir el cabezal de potencia para lograr el procesamiento compuesto de fresado y torneado. ● El husillo doble adopta un husillo sincrónico con alta velocidad, precisión exacta, bajo nivel de ruido y alta sincronicidad. |
Especificaciones de X25-S
| Especificación | X25-S | |
| Fuerza | Potencia de entrada total | 4.5kW |
| Sistema CNC | Unidad mínima establecida | 0.001mm |
| Equivalente de pulso del eje X | 0.0005mm | |
| Equivalente de pulso del eje Z | 0.001mm | |
| Máx. programa | ±9999.999 | |
| Velocidad de corte | 1-4000mm/min | |
| Velocidad de avance rápido del eje X | 20000mm/min | |
| Velocidad de avance rápido del eje Z | 20000mm/min | |
| Husillo principal | Diámetro máximo de la barra | Φ25mm |
| Diámetro del orificio pasante del husillo principal | Φ26mm | |
| Diámetro máximo de rotación | Φ150mm | |
| Altura del centro del husillo principal desde el suelo | 900mm | |
| Velocidad del husillo principal | 0-4000r/min | |
| Potencia del motor del husillo principal | 1.8kW | |
| Viajar | Recorrido del eje X | 800mm (Diameter) |
| Recorrido del eje Z | 250mm | |
| Potencia del servomotor del eje X | 0.85kW | |
| Potencia del servomotor del eje Z | 0.85kW | |
| Forma del riel guía | Linear Guide Rail | |
| Sistema de herramientas de cuadrilla | Disposición de herramientas de cola de milano + muesca en T | 17pcs |
| Hoja cuadrada de 16*16 | 4pcs on each side | |
| ER20/Φ25 | 2pcs on each side | |
| Φ16 | 2pcs on each side | |
| Cuchilla de corte de 20*20 | 1 pc on the left side | |
| Sistema de enfriamiento | Potencia del motor para aceite de corte | 0.45kW |
| Capacidad del tanque de enfriamiento | 120L | |
| Sistema de lubricación | Potencia del motor | 35W |
| Capacidad | 2L | |
| Tamaño de la máquina | Largo*Ancho*Alto | 2270*1560*1860mm |
| Peso de la máquina | 2800kg | |
| Configuración opcional | ||
| Cabezal de potencia de cuchillo volador | Especificación del mandril | ER16+2*12 Square Blade |
| Potencia del motor | 1kW | |
| Velocidad de rotación | 3000r/min | |
Características principales:
1. Gran cantidad de herramientas, cambio rápido de herramientas.
2. Capaz de procesar todo tipo de piezas ultradelgadas.
3. El cabezal de potencia cumple con los requisitos de torneado y fresado.
4. Diseño bien pensado, apariencia compacta y área más pequeña.
