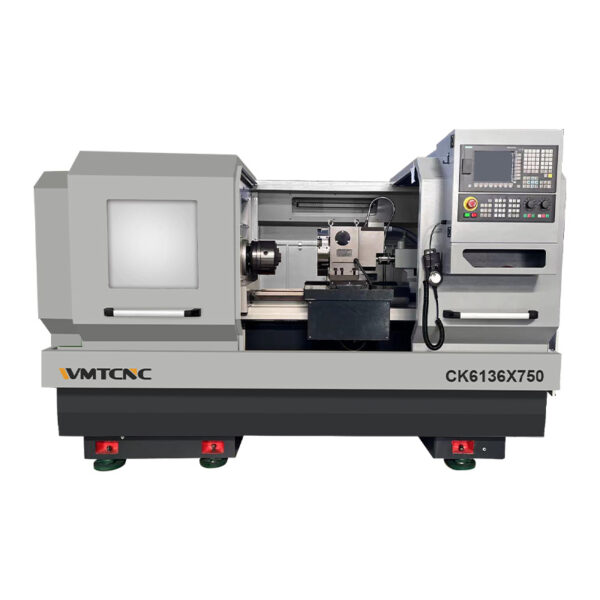

Torno Automático CNC CK6136 con Husillo de Bolas de Buena Calidad para Rectificado
-Husillo con cojinetes de alta precisión que garantizan rigidez y precisión.
-Diámetro máximo de torneado sobre bancada: 360 mm
-Distancia entre puntos: 500/750/1000/1500 mm.
-Rango de velocidad del husillo: 150-2200 rpm.
Se utiliza principalmente para tornear superficies cilíndricas internas y externas, superficies de extremos, superficies cónicas, superficies de arco y cabezales de ejes, etc., con alta eficiencia y procesamiento preciso. El torno automático CNC MARCA WMTCNC CK6136 le ofrecerá un servicio perfecto con un rendimiento excelente, una gran rigidez, estabilidad a largo plazo y mayor precisión.
Detalles de la máquina CK6136
Portabrocas de 3 mordazas
Puesto de herramientas
Portabrocas de precisión, centrado automático, amplio rango de sujeción, rápida velocidad de sujeción.

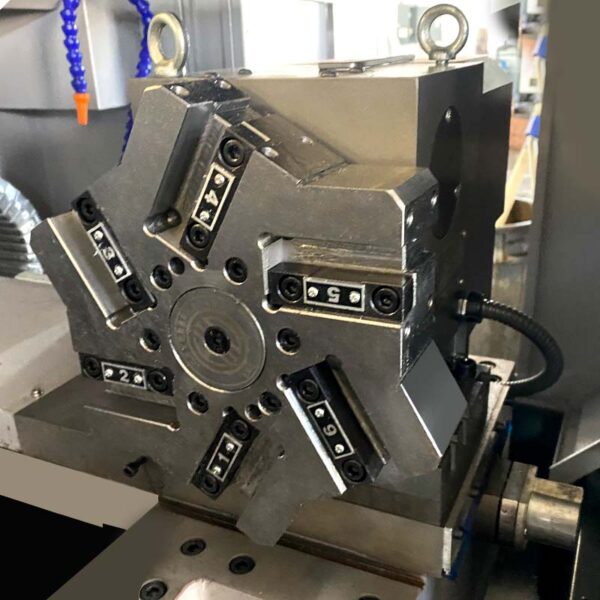

Equipado con torreta eléctrica de 4 estaciones para trabajos pesados, con posicionamiento de precisión y alta estabilidad. Torreta eléctrica de 6 estaciones o torreta eléctrica de 8 estaciones opcional.
Contrapunto
Guía de bancada de máquina
Estándar con contrapunto manual. Opcional: Contrapunto hidráulico.
Guía de temple de alta frecuencia más resistente y duradera.

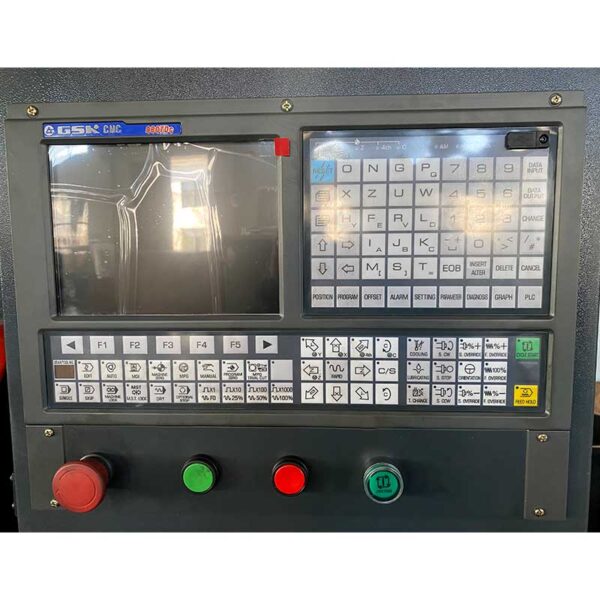

Sistema controlador CNC

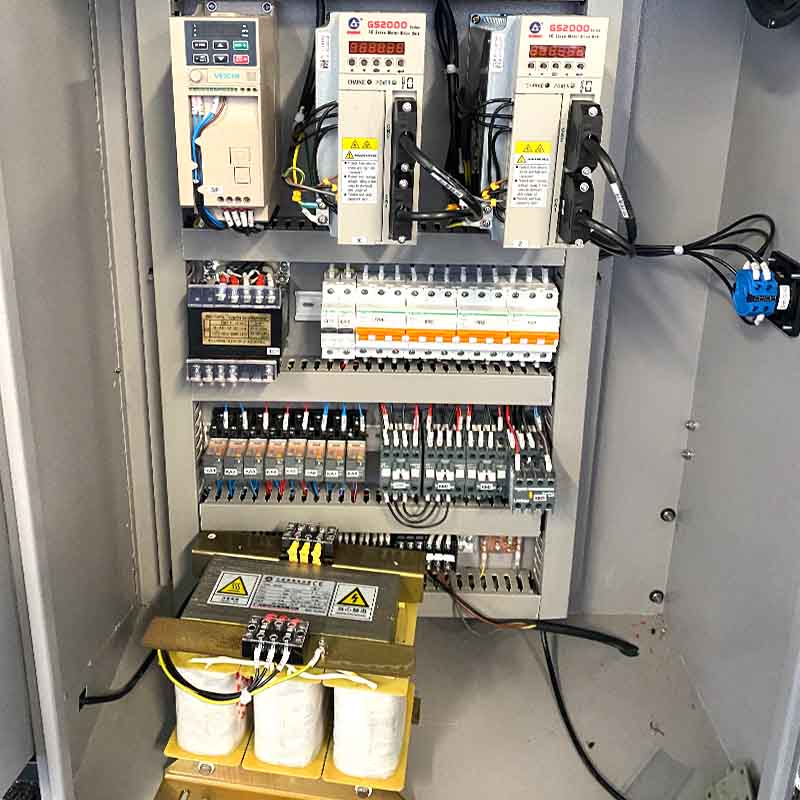

Armario eléctrico de la máquina
Adopta el sistema original de GSK y un conjunto completo de sistemas CNC, que es fácil de operar. Opcional: controlador CNC Siemens/Fanuc.
La disposición de la línea es ordenada y el mantenimiento es seguro y sencillo.
Especificaciones del torno CNC de bancada plana CK6136
Especificación
CK6136
Capacidad
Tamaño del mandril
8”
Diámetro máximo de giro sobre bancada
360mm
Diámetro máximo de giro sobre corredera
210 mm(Φ190 mm)
Distancia entre centros
500/750/1000/1500mm
Ancho de bancada
330mm

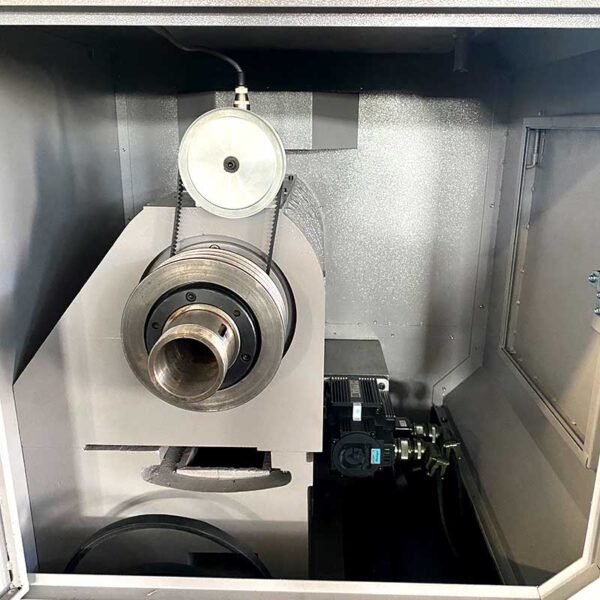

Husillo
Rango de velocidad del husillo
150-2200 rpm
Orificio del husillo
Φ60mm
Diámetro máximo del orificio pasante
Φ50mm
Nariz del husillo
A2-6
Conicidad del husillo
MT6
Eje
Recorrido del eje X
250mm
Recorrido del eje Z
500/750/1000/1500mm
Travesía rápida del eje X/Z
6/8m/min
Torreta
Tipo
Electrical type
N.º de estaciones de herramientas
4,*6,*8 position
Sección máxima de la herramienta
20x20mm
Contrapunto
Diámetro externo
Φ55mm
Recorrido del eje hueco del contrapunto
120mm
Conicidad del eje hueco del contrapunto
MT4
Motor
Potencia del motor del husillo
5.5kw,*7.5kw
Potencia de la bomba de refrigerante
120w
Dimensiones de la máquina
Dimensiones generales (L×An×Al)
1700/2050/2520/3050x1400x1680mm
Tamaño del embalaje (L×An×Al)
1850/2250/2640/3200x1530x2020mm
N.w
1350/1500/1700//2100kg
G.w
1550/1700/1900/2300kg
Características principales
1. Cerramiento completo, operación segura y sencilla.
2. Bancada de fundición de alta rigidez.
3. Rodamiento de husillo de alta precisión.
4. Sistema GSK, FANUC, Siemens como selección opcional.
5. Guías de bancada de torno automático CNC endurecidas industrialmente.
