Description

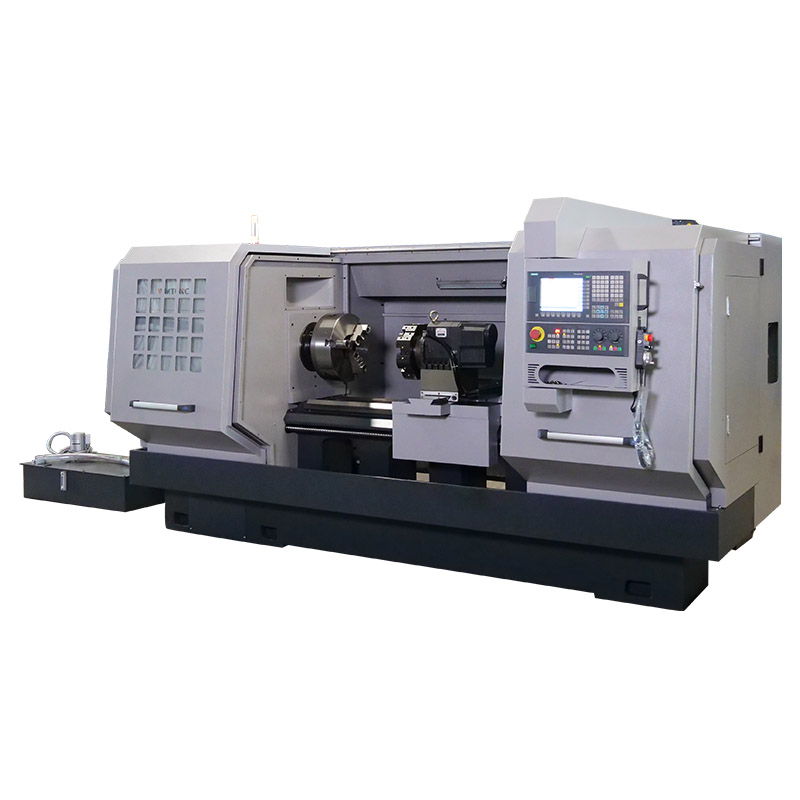

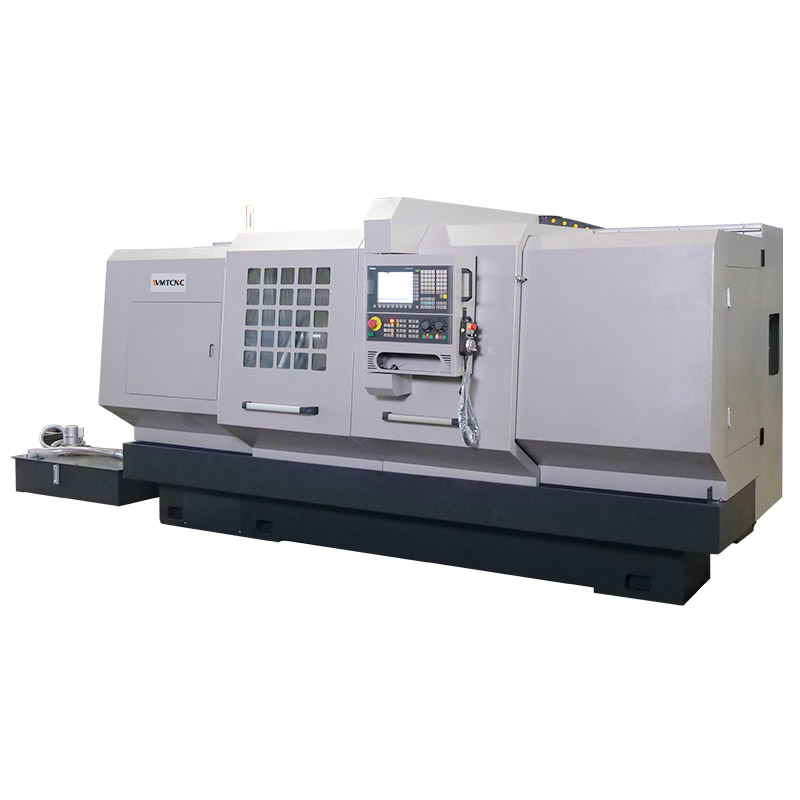

El torno CNC de bancada plana CDK6150 es una herramienta especializada que fabrica componentes de precisión, destacando por su bancada horizontal que proporciona una base sólida para todas las operaciones de mecanizado y transformando materias primas en piezas finamente elaboradas.
Detalles de la máquina CDK6150
 |
 |

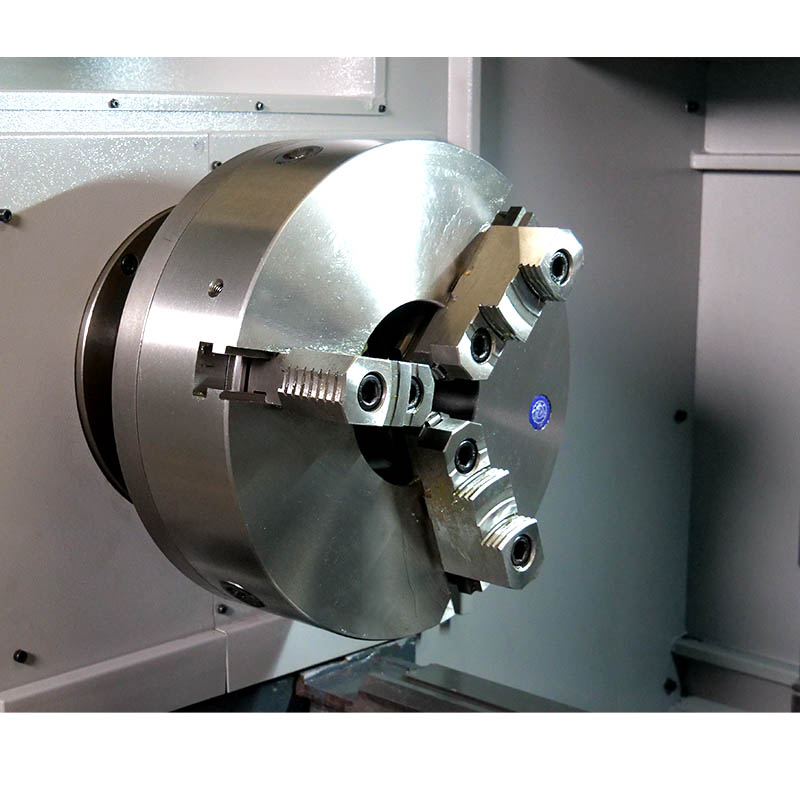

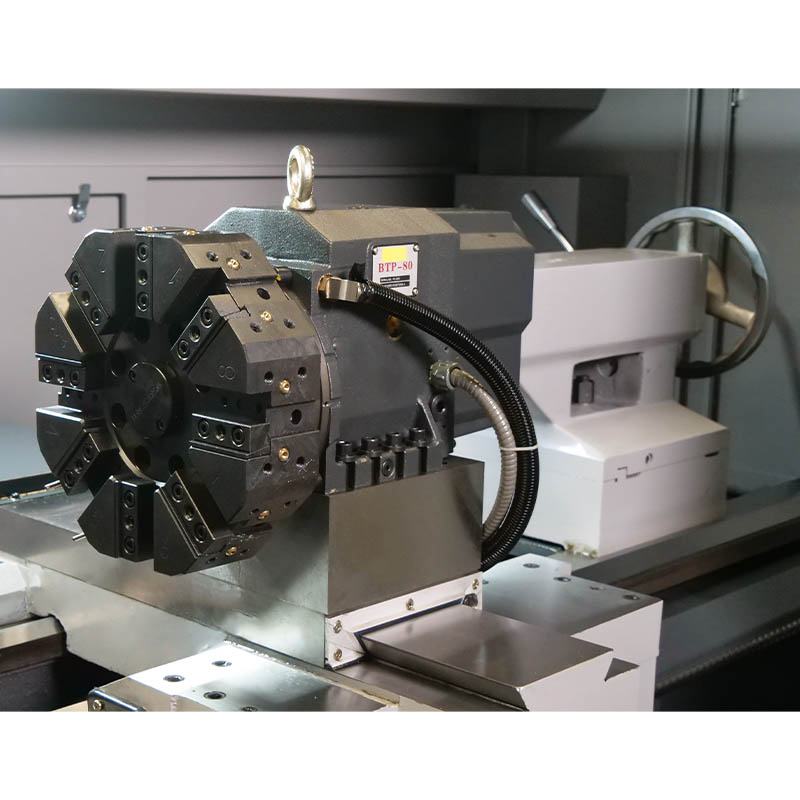

| Portabrocas de 3 mordazas | Puesto de herramientas |
| Portabrocas de precisión, centrado automático, amplio rango de sujeción, rápida velocidad de sujeción. | Equipado con torreta eléctrica de 4 estaciones para trabajos pesados, con posicionamiento de precisión y alta estabilidad. Torreta eléctrica de 6 estaciones o torreta eléctrica de 8 estaciones opcional. |
 |
 |

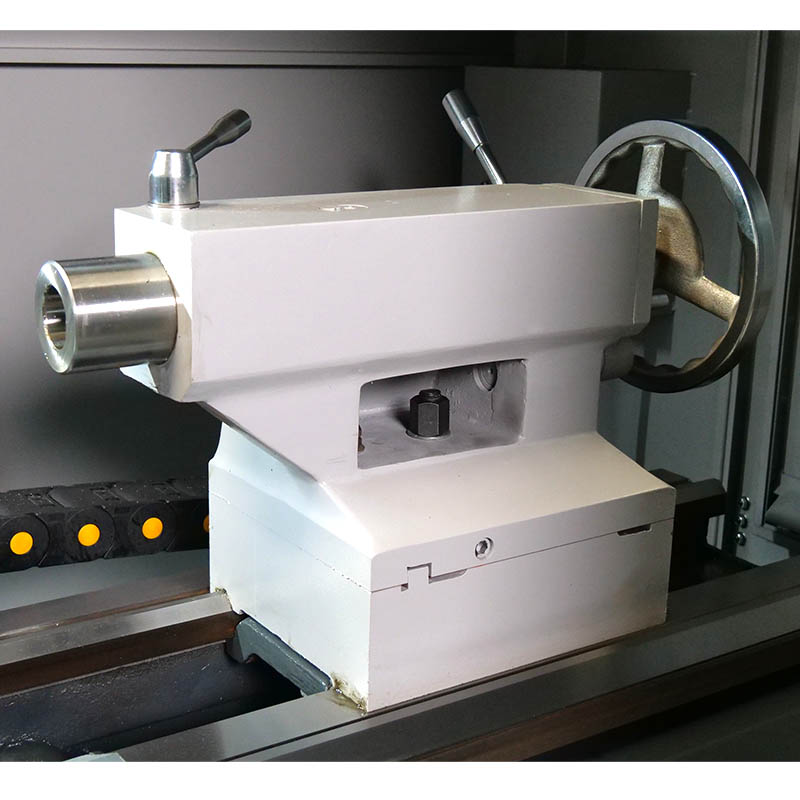

| Contrapunto | Guía de bancada de máquina |
| Estándar con contrapunto manual. Opcional: Contrapunto hidráulico. | Guía de temple de alta frecuencia más resistente y duradera. |
 |
 |

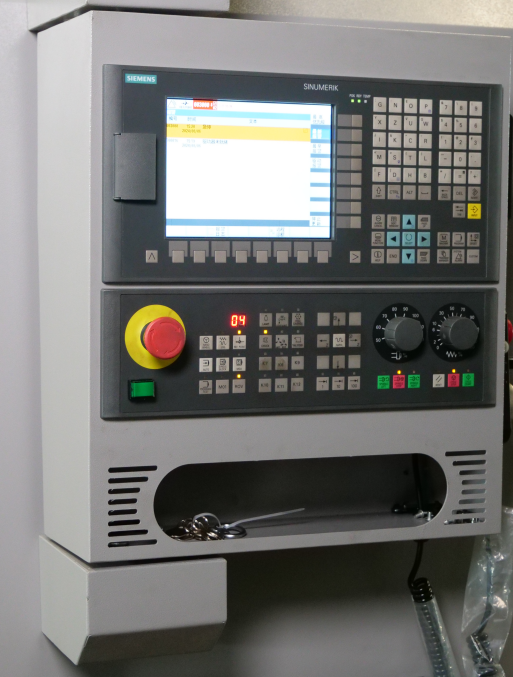

| Sistema controlador CNC | Armario eléctrico de la máquina |
| Adopta el sistema original de GSK y un conjunto completo de sistemas CNC, que es fácil de operar. Opcional: controlador CNC Siemens/Fanuc. | La disposición de la línea es ordenada y el mantenimiento es seguro y sencillo. |
Especificaciones del torno CNC de bancada plana CDK6150
| Especificación | CDK6150 |
| Capacidad | |
| Tamaño del mandril | 3-jaw chuck（320)/(380)/(400)/(400) |
| Diámetro máximo de giro sobre bancada | 500mm |
| Distancia entre centros | 1000/1500/2000/3000mm |
| Diámetro máximo de giro sobre corredera | 270mm |
| Ancho de bancada | 400mm |
| Husillo | |
| Rango de velocidad del husillo | 150-800/70-800/70-700/70-700r/min |
| Modo de velocidad del husillo | stepleess Frequency Speed Adjustment |
| Diámetro interior del husillo | 110/140/160/170mm |
| Nariz del husillo | Short cylindrical thread connection |
| Conicidad del husillo | N/A |
| Eje | |
| Recorrido del eje X | 310mm |
| Recorrido del eje Z | 800mm |
| Avance rápido del eje X/Z | 4000/5000mm/min |
| Velocidad del motor del eje X | 1500rpm |
| Par motor del eje X | 6N.m |
| Potencia del motor del eje X | 1.5kw |
| Velocidad del motor del eje Z | 1500rpm |
| Par motor del eje Z | 10N.m |
| Potencia del motor del eje Z | 1.5kw |
| Contrapunto | |
| Diámetro externo | Φ50mm |
| Recorrido del eje hueco del contrapunto | 110mm |
| Conicidad del eje hueco del contrapunto | MT4 |
| Tornillo de bolas X/Z | X=25/Z=40mm |
| Torreta | |
| Tipo | Electrical type |
| Puesto de herramientas eléctrico Modelo | HAK21192 |
| N.º de estaciones de herramientas | 4 position |
| Máx. Sección de la herramienta | 25x25mm |
| Tiempo de indexación de la torreta | 2.6s |
| Motor | |
| Potencia del motor del husillo | 7.5kw |
| Potencia de la bomba de refrigerante | 0.125KW |
| Precisión de posicionamiento | 0.02mm |
| Precisión de reposicionamiento | 0.01mm |
| Dimensiones de la máquina | |
| Dimensiones generales (L × An × Al) | 2800×1750×1800mm for 1 M |
| Tamaño del embalaje (L × An × Al) | 3050*2300*2050mm for 1 M |
| N.w | 2.5t |
Características principales
Cerramiento completo, operación segura y sencilla.
Bancada de fundición de alta rigidez.
Torno CNC de gran diámetro con cojinete de husillo de alta precisión.
Sistema GSK, FANUC, Siemens como selección opcional.
Guías de bancada endurecidas industrialmente.
