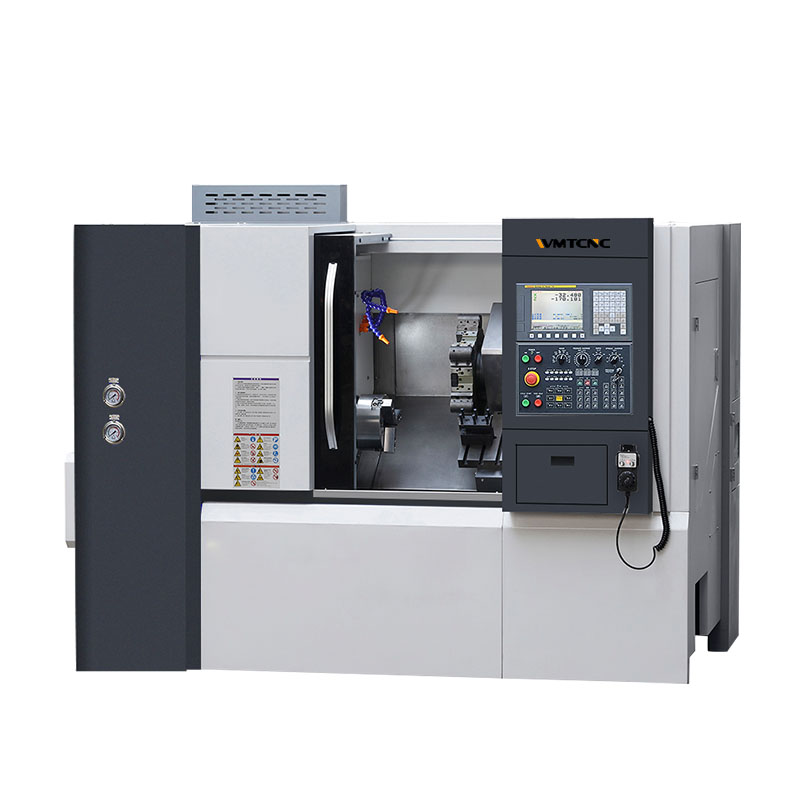

Torno CNC de bancada inclinada para trabajos medios SWL6
-Diámetro máximo de giro sobre bancada 400 mm.
-Longitud máxima de la pieza de trabajo 300 mm.
-Diámetro interior del husillo 55,*62 mm.
-Rango de velocidad del husillo 4500,*4000 rpm.
El torno automático CNC de alto rendimiento SWL6 está diseñado para proporcionar flexibilidad de configuración, excelente rigidez y excelente estabilidad térmica. Esta máquina ofrece un alto rendimiento en cuanto a relación costo-beneficio. La bancada de la máquina, el cabezal, la torreta y el contrapunto están alineados en el mismo plano. Esta característica de diseño única reduce la acumulación de calor y la expansión térmica resultante. El resultado neto es una máquina herramienta de mayor precisión. Las eficiencias adicionales resultantes de los diseños de “alineación verdadera” son una mayor rigidez y un funcionamiento más suave que proporciona una variedad de beneficios. Puede esperar producir piezas de alta precisión con acabados de superficie extremadamente finos.
Detalles de la máquina
Mandril hidráulico de 3 mordazas
Contrapunto hidráulico
El mandril hidráulico de 3 mordazas se ha diseñado con precisión y repetibilidad para fijar materiales críticos de manera firme.
Al mecanizar piezas de eje, utilice su centro para apretar la pieza de trabajo y garantizar la estabilidad.
Torreta eléctrica de 8 estaciones (opcional)
Sistema CNC
Cambio automático de herramientas y posicionamiento durante el procesamiento, mejora la productividad y reduce costos laborales, opcional.
La entrada de programas de mecanizado de piezas es cómoda y práctica.
Sistema de lubricación
Caja eléctrica
Tiene funciones duales de lubricación y enfriamiento para reducir el desgaste de la máquina, mejorar la precisión del procesamiento y extender la vida útil.
El trazado de la línea es ordenado y el mantenimiento es seguro y sencillo.
Bastidor de la máquina
Bastidor de la máquina con bancada inclinada de 35 grados, fundición de precisión, mecanizado de precisión, tornillo de Taiwán y riel guía lineal.
Especificaciones del torno CNC de bancada inclinada SWL6
Especificación
SWL6
Capacidad
Tamaño del mandril
6”, *8”
Diámetro máximo de giro sobre la bancada
φ400mm
Longitud máxima de la pieza de trabajo
300,(*400mm 6″chuck)
Diámetro máximo de giro sobre la corredera
φ220mm
Husillo
Orificio interior del husillo
φ55mm
*φ62mm
Diámetro máximo del orificio pasante
φ46mm
*φ52mm
Nariz del husillo
A2-5
*A2-6
Rango de velocidad del husillo
4500rpm
*4000rpm
Potencia del motor principal
7.5/11kw
Eje
Recorrido del eje X
150mm
Recorrido del eje Z
300,*400mm( 6″chuck)
Travesía rápida X/Z
20/20m/min
Torreta
Altura del centro
80mm
Número de estaciones de herramientas
8, *12 position
Tamaño del vástago de la herramienta
25×25 ,*20x20mm
Contrapunto
Tipo de contrapunto
Hydraulic, *HPT
Conicidad del eje hueco del contrapunto
MT4
Recorrido del eje hueco del contrapunto
90mm
Recorrido del contrapunto
80-300mm
Estructura
Grado de inclinación de la bancada
35°, *45°
Tipo de guía
LM
Otros
Capacidad de potencia
14kVA
Dimensiones generales (L×An×Al)
2510x1910x2010mm
Peso de la máquina
2900kg
Características principales:
1. El torno CNC de bancada inclinada adopta una bancada común inclinada para una fuerza de corte más estable.
2. El material de la cama está hecho de hierro fundido de alta densidad, que tiene alta resistencia y buena absorción de impactos.
3.La eliminación de viruta mejorada garantiza un corte suave de la máquina.
4. El tornillo de bola japonés de alta precisión garantiza una precisión de posicionamiento más estable y permite a los usuarios lograr una mayor precisión de procesamiento, una velocidad de movimiento más rápida y una eficiencia de producción.
5. Controlador GSK, Siemens, Fanuc como opción.
