Description

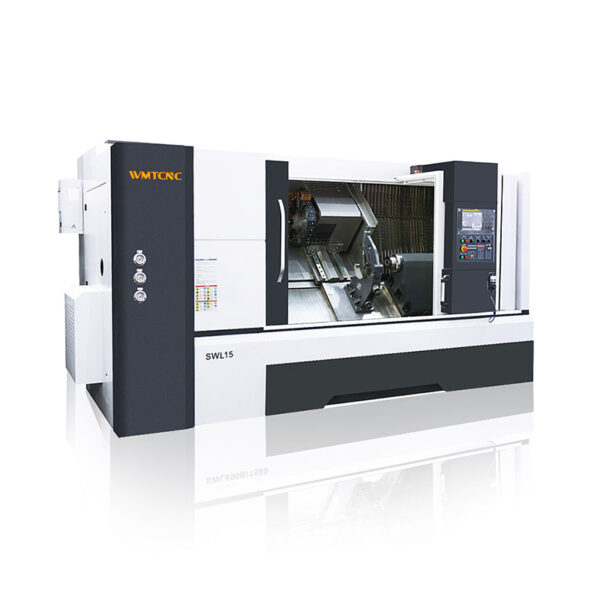

El torno CNC de precisión de alto rendimiento SWL15 está diseñado para proporcionar flexibilidad de configuración, excelente rigidez y excelente estabilidad térmica. Esta máquina ofrece un alto rendimiento en cuanto a costo. El torno CNC de precisión SWL15 tiene una base de fundición de alta resistencia con un diseño de bancada inclinada de “alineación verdadera”. La bancada de la máquina, el cabezal, la torreta y el contrapunto están alineados en el mismo plano. Esta característica de diseño única reduce la acumulación de calor y la expansión térmica resultante. El resultado neto es una máquina herramienta de mayor precisión. Las eficiencias adicionales resultantes de los diseños de “alineación verdadera” son una mayor rigidez y un funcionamiento más suave que proporciona una variedad de beneficios. Puede esperar producir piezas de alta precisión con acabados de superficie extremadamente finos.
Detalles de la máquina SWL15
 |
 |
| Mandril hidráulico de 3 mordazas | Contrapunto hidráulico |
| El mandril hidráulico de 3 mordazas se ha diseñado con precisión y repetibilidad para fijar materiales críticos de manera firme. | Al mecanizar piezas de eje, utilice su centro para apretar la pieza de trabajo y garantizar la estabilidad. |
 |
 |
| Torreta eléctrica de 8 estaciones (opcional) | Sistema CNC |
| Cambio automático de herramientas y posicionamiento durante el procesamiento, mejora la productividad y reduce costos laborales, opcional. | La entrada de programas de mecanizado de piezas es cómoda y práctica. |
 |
 |
| Sistema de lubricación | Caja eléctrica |
| Tiene funciones duales de lubricación y enfriamiento para reducir el desgaste de la máquina, mejorar la precisión del procesamiento y extender la vida útil. | El trazado de la línea es ordenado y el mantenimiento es seguro y sencillo. |
 |
| Bastidor de la máquina |
| Bastidor de la máquina con bancada inclinada de 35 grados, fundición de precisión, mecanizado de precisión, tornillo de Taiwán y riel guía lineal. |
Especificaciones del torno CNC de bancada inclinada SWL15
| Especificación | SWL15 | |
| Capacidad | ||
| Tamaño del mandril | 15″,*12″ | |
| Diámetro máximo de giro sobre la bancada | φ650mm | |
| Longitud máxima de la pieza de trabajo | 1320,*1820mm (C2C 1500,*2000)mm | |
| Diámetro máximo de giro sobre la corredera | φ500mm | |
| Husillo | ||
| Orificio interior del husillo | φ105mm | *φ120mm |
| Diámetro máximo del orificio pasante | φ91mm | φ110mm |
| Nariz del husillo | A2-8 | *A2-11 |
| Rango de velocidad del husillo | 1800rpm | *1000rpm |
| Potencia del motor principal | 15/18.5kw | |
| Eje | ||
| Recorrido del eje X | 300mm | |
| Recorrido del eje Z | 1500，*2000mm | |
| Travesía rápida X/Z | 15/20m/min | |
| Torreta | ||
| Altura del centro | 125mm | |
| Número de estaciones de herramientas | 8,*12 position | |
| Tamaño del vástago de la herramienta | 32x32mm | |
| Contrapunto | ||
| Tipo de contrapunto | SST,*SPT | |
| Conicidad del eje hueco del contrapunto | MT5 | |
| Recorrido del eje hueco del contrapunto | 150mm | |
| Recorrido del contrapunto | 100-1320,*100-1820mm | |
| Estructura | ||
| Grado de inclinación de la bancada | 45° | |
| Tipo de guía | LM | |
| Otros | ||
| Capacidad de potencia | 25kVA | |
| Dimensiones generales (L×An×Al) | 4550x2270x2550mm | |
| Peso de la máquina | 10500kg | |
Características principales:
1. Los centros de torneado de alto rendimiento de la serie SWL de WMTCNC se diseñaron para brindar flexibilidad de configuración, excelente rigidez y excelente estabilidad térmica.
2. Estas máquinas ofrecen un alto rendimiento en cuanto a costo. El torno SWL tiene una base de fundición resistente con un diseño de bancada inclinada de “alineación verdadera”.
3. La bancada de la máquina, el cabezal, la torreta y el contrapunto están alineados en el mismo plano.
4. Esta característica de diseño única reduce la acumulación de calor y la expansión térmica resultante.
5. El resultado neto es una máquina herramienta de mayor precisión.
6. Las eficiencias adicionales resultantes del diseño de “alineación verdadera” son una mayor rigidez y un funcionamiento más suave, lo que brinda una variedad de beneficios.
7. Puede esperar producir piezas de alta precisión con acabados de superficie extremadamente finos.
8. Hay múltiples beneficios de tener un torno que combina una base de fundición sólida de tamaño tan grande con “amortiguación de vibraciones”.
9. ADEMÁS, componentes correctamente alineados y equilibrados.
10. La inclinación real de la bancada minimiza el impacto de la expansión térmica en la precisión.
11. La inclinación de la bancada de 35 grados es más conveniente para la chatarra de hierro;
12. Mejor dinámica y mayor precisión;
13. Logra una combinación optimizada de alta precisión, alta capacidad de carga, buena velocidad de funcionamiento y es más duradero;
14. Aumenta la versatilidad y la automatización del torno;
15. Mejor resistencia al agua y a la chatarra de hierro.
