Description

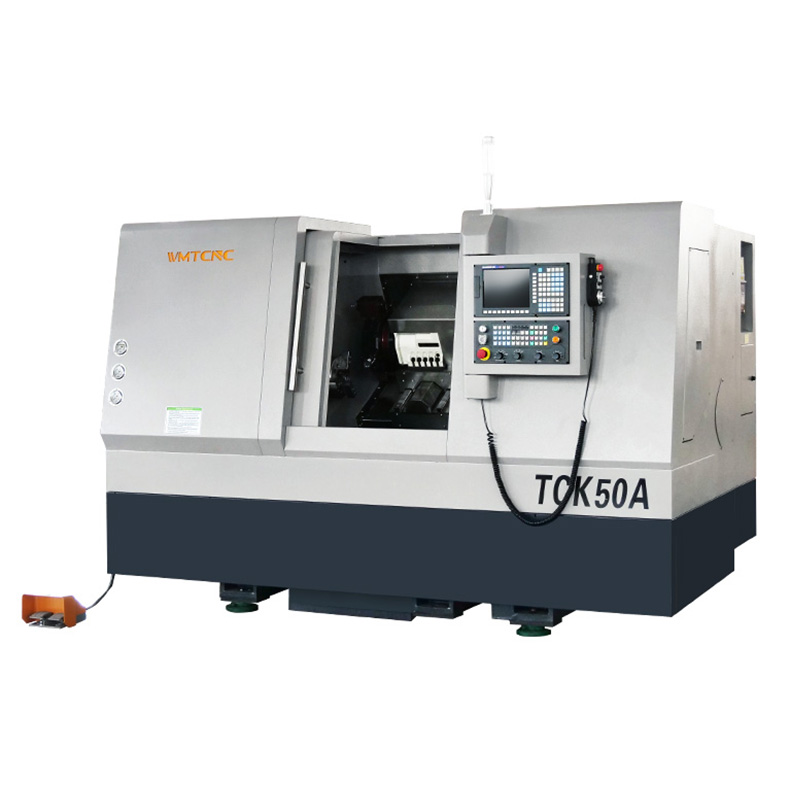

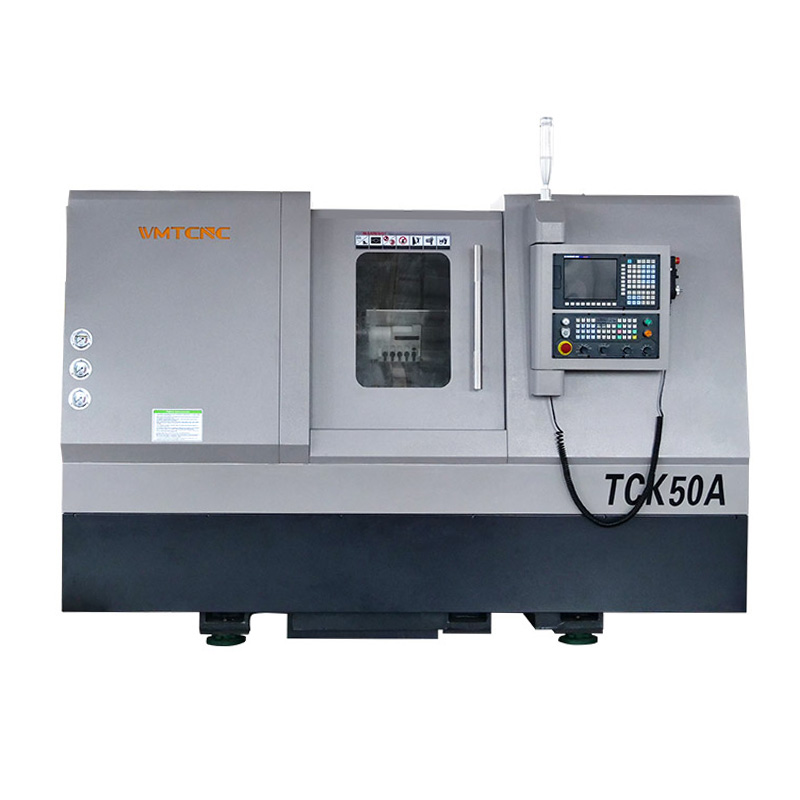

El torno CNC de precisión TCK50A es un tipo de equipo de mecanizado de precisión de aplicación económica, que se caracteriza por su estabilidad y precisión, alta eficiencia y bajo consumo. El torno CNC de precisión de la MARCA WMTCNC le ofrecerá un servicio perfecto a través de un rendimiento excelente, una gran rigidez, estabilidad a largo plazo y mayor precisión.
Detalles de la máquina TCK50A
 |
 |

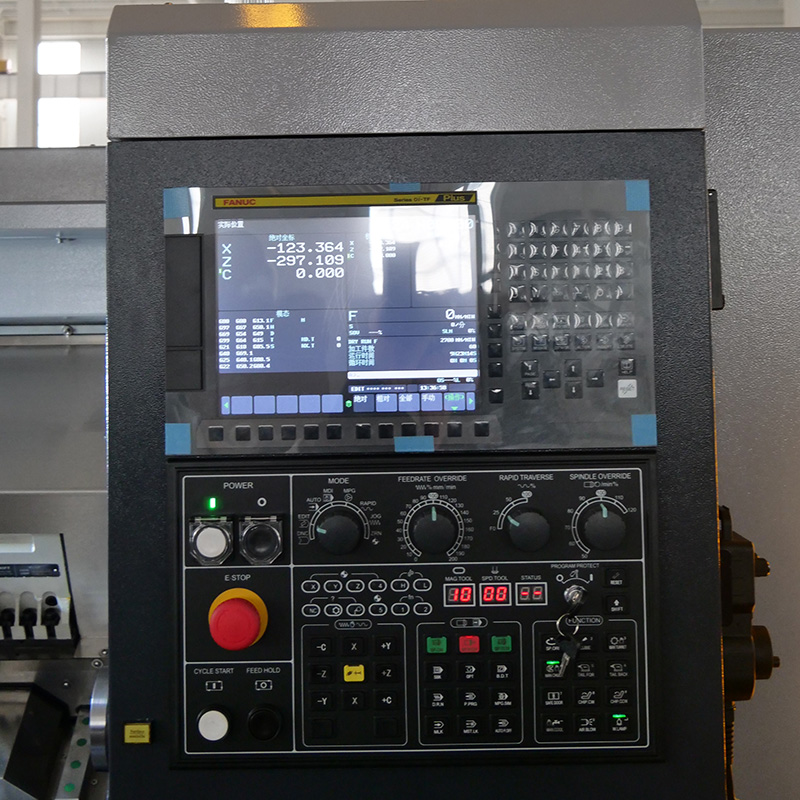

| Sistema controlador CNC | Mandril de precisión |
| Estándar: GSK. Opcional: Siemens, Syntec, Fanuc, Mitsubishi y otros. | Estándar: mandril hidráulico hueco de 8″ Sujeción y apriete de piezas. Fundición de hierro de alta rigidez para una larga vida útil. |
 |
 |
| Torreta de potencia | Contrapunto |
| Estándar: Torreta de alta potencia horizontal de 12 posiciones y 80 grados en el centro. Cambio y posicionamiento automático de herramientas durante el procesamiento, mejora la productividad y reduce los costos de mano de obra. | Estándar: Contrapunto hidráulico integral. Al mecanizar piezas de eje, utilice su centro para apretar la pieza de trabajo y garantizar su estabilidad. |
 |
 |
| Sistema de lubricación | Armario eléctrico |
| Sincronización, cuantitativo, preciso y eficiente. Lubrica de manera eficiente todas las partes de la máquina herramienta. Fácil de usar y confiable, lo que resulta beneficioso para mejorar la vida útil de la máquina. | La disposición de las líneas es ordenada y el mantenimiento es seguro y sencillo. |
Especificaciones del torno CNC de bancada inclinada TCK50A
| Parámetro | Valor |
|---|---|
|
Diámetro máximo de giro sobre bancada
|
φ560 mm
|
|
Longitud máxima de la pieza
|
500 mm
|
|
Diámetro máximo de torneado
|
Φ500 mm (Discos), Φ310 mm (Ejes)
|
|
Diámetro máximo de giro sobre corredera
|
φ310 mm
|
|
Rango de velocidad del husillo
|
50–3000 r/min
|
|
Orificio interior del husillo
|
φ65 mm
|
|
Diámetro máximo de barra
|
φ51 mm
|
|
Nariz del husillo
|
A2-6
|
|
Par máximo de salida del husillo
|
150 Nm
|
|
Motor del husillo
|
11 kW
|
|
Tamaño del mandril hidráulico
|
8″/10″
|
|
Recorrido del eje X
|
220 mm
|
|
Recorrido del eje Z
|
560 mm
|
|
Avance rápido del eje X
|
30 m/min
|
|
Avance rápido del eje Z
|
30 m/min
|
|
Tipo de torreta
|
Servo turret
|
|
Estaciones de herramientas
|
8 o 12 posiciones
|
|
Tamaño vástago herramienta
|
25×25 mm
|
|
Tamaño vástago mandrilado
|
φ40/φ32 mm
|
|
Recorrido del contrapunto
|
350 mm
|
|
Conicidad contrapunto
|
MT5
|
|
Carga máxima disco
|
200 kg
|
|
Carga máxima eje
|
500 kg
|
|
Dimensiones (L×A×A)
|
2775×1842×1866 mm
|
|
Peso máquina
|
3650 kg
|
Características principales:
1. Torno CNC de carril de bancada inclinada de alta precisión con husillo de Taiwán y guía lineal.
2. El husillo de tipo cartucho de alta precisión garantiza la rigidez y la precisión.
3. El husillo de bolas de rectificado C3 de alta precisión de Taiwán garantiza el posicionamiento y es más estable.
4. Opciones de sistema de controlador Siemens, Fanuc, Syntec, Fagor.
5. El hierro fundido monobloque de toda la máquina garantiza una alta rigidez.
