Description

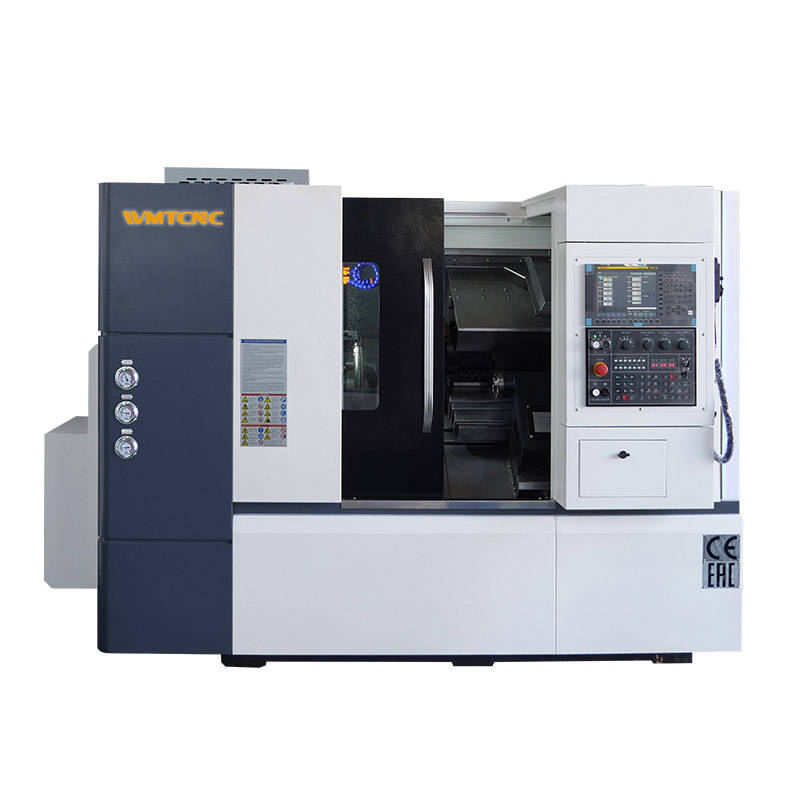

l torno CNC de alto rendimiento SWL8 está diseñado para proporcionar flexibilidad de configuración, excelente rigidez y excelente estabilidad térmica. Esta máquina ofrece un alto rendimiento en cuanto a costo. El torno CNC SWL8 tiene una base de fundición de alta resistencia con un diseño de bancada inclinada de “alineación verdadera”. La bancada de la máquina, el cabezal, la torreta y el contrapunto están alineados en el mismo plano. Esta característica de diseño única reduce la acumulación de calor y la expansión térmica resultante. El resultado neto es una máquina herramienta de mayor precisión. Las eficiencias adicionales resultantes de los diseños de “alineación verdadera” son una mayor rigidez y un funcionamiento más suave que proporciona una variedad de beneficios. Puede esperar producir piezas de alta precisión con acabados de superficie extremadamente finos.
Detalles de la máquina
 |
 |
| Mandril hidráulico de 3 mordazas | Contrapunto hidráulico |
| El mandril hidráulico de 3 mordazas se ha diseñado con precisión y repetibilidad para fijar materiales críticos de manera firme. | Al mecanizar piezas de eje, utilice su centro para apretar la pieza de trabajo y garantizar la estabilidad. |
 |
 |
| Torreta eléctrica de 8 estaciones (opcional) | Sistema CNC |
| Cambio automático de herramientas y posicionamiento durante el procesamiento, mejora la productividad y reduce costos laborales, opcional. | La entrada de programas de mecanizado de piezas es cómoda y práctica. |
 |
 |
| Sistema de lubricación | Caja eléctrica |
| Tiene funciones duales de lubricación y enfriamiento para reducir el desgaste de la máquina, mejorar la precisión del procesamiento y extender la vida útil. | El trazado de la línea es ordenado y el mantenimiento es seguro y sencillo. |
Especificaciones del torno CNC de bancada inclinada SWL8
| Especificación | SWL8 | |
| Capacidad | ||
| Tamaño del mandril | 8”, *10” | |
| Diámetro máximo de giro sobre la bancada | φ450mm | |
| Longitud máxima de la pieza de trabajo | 450mm | |
| Diámetro máximo de giro sobre la corredera | φ220mm | |
| Husillo | ||
| Orificio interior del husillo | φ62mm | *φ75mm |
| Diámetro máximo del orificio pasante | φ52mm | *φ65mm |
| Nariz del husillo | A2-6 | *A2-8 |
| Rango de velocidad del husillo | 4000rpm | *1600rpm |
| *2000rpm | *3500rpm | |
| Potencia del motor principal | 7.5/11kw, *11/15kw | |
| Eje | ||
| Recorrido del eje X | 170mm | |
| Recorrido del eje Z | 450mm | |
| Travesía rápida X/Z | 20/20m/min | |
| Torreta | ||
| Altura del centro | 80mm | |
| Número de estaciones de herramientas | 8, *12 | |
| Tamaño del vástago de la herramienta | 25×25,*20x20mm | |
| Contrapunto | ||
| Tipo de contrapunto | Hydraulic, *SST ,*HPT | |
| Conicidad del eje hueco del contrapunto | MT4 | |
| Recorrido del eje hueco del contrapunto | 90mm | |
| Recorrido del contrapunto | 100-450mm | |
| Estructura | ||
| Grado de inclinación de la bancada | 35° | |
| Tipo de guía | LM | |
| Otros | ||
| Capacidad de potencia | 15kVA | |
| Dimensiones generales (L×An×Al) | 2700x1750x1950mm | |
| Peso de la máquina | 3700kg | |
Características principales:
1. Los centros de torneado de alto rendimiento de la serie SWL fueron diseñados para brindar flexibilidad de configuración, excelente rigidez y excelente estabilidad térmica.
2. Estas máquinas ofrecen un alto rendimiento en cuanto a costo.
3. El torno SWL tiene una base de fundición de alta resistencia con un diseño de bancada inclinada de “alineación verdadera”.
4. La bancada de la máquina, el cabezal, la torreta y el contrapunto están alineados en el mismo plano.
5. Esta característica de diseño única reduce la acumulación de calor y la expansión térmica resultante.
6. El resultado neto es una máquina herramienta de mayor precisión.
7. Las eficiencias adicionales resultantes del diseño de “alineación verdadera” son una mayor rigidez y un funcionamiento más suave, lo que brinda una variedad de beneficios.
8. Puede esperar producir piezas de alta precisión con acabados de superficie extremadamente finos.
9. Minimiza en gran medida el impacto de la expansión térmica en la precisión.
10. La bancada inclinada de 35 grados es más conveniente para la chatarra.
11. Mejor dinámica y mayor precisión.
12. Logra una combinación optimizada de alta precisión, alta capacidad de carga, buena velocidad de funcionamiento y es más duradero.
13. Aumenta la versatilidad y la automatización del torno.
14. Mejor resistencia al agua y a la chatarra.
