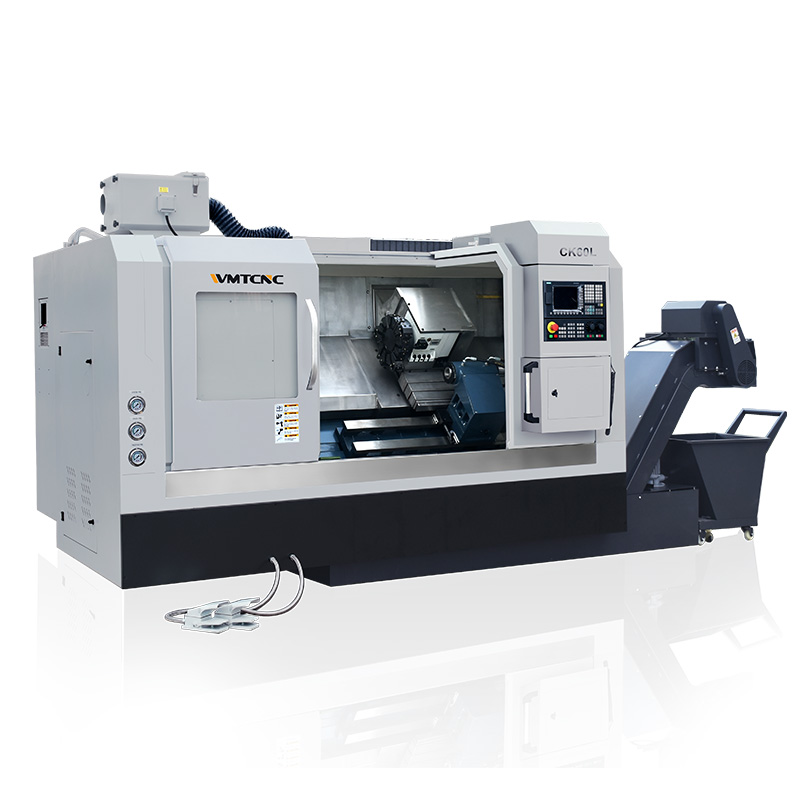

Torno CNC CK60L con Bancada Inclinada 45 Grados y Conjunto de Herramientas Avanzado
-Diámetro máximo de giro sobre bancada 630 mm.
-Longitud máxima de la pieza de trabajo 1000 mm.
-Diámetro interior del husillo 86 mm.
-Rango de velocidad del husillo 3000 rpm.
El torno de bancada inclinada CK60L es un tipo de equipo de mecanizado de precisión de aplicación económica, que se caracteriza por su estabilidad y precisión, alta eficiencia y bajo consumo. El torno de bancada inclinada de la MARCA WMTCNC le ofrecerá un servicio perfecto a través de un rendimiento excelente, una gran rigidez, estabilidad a largo plazo y mayor precisión.
Detalles de la máquina

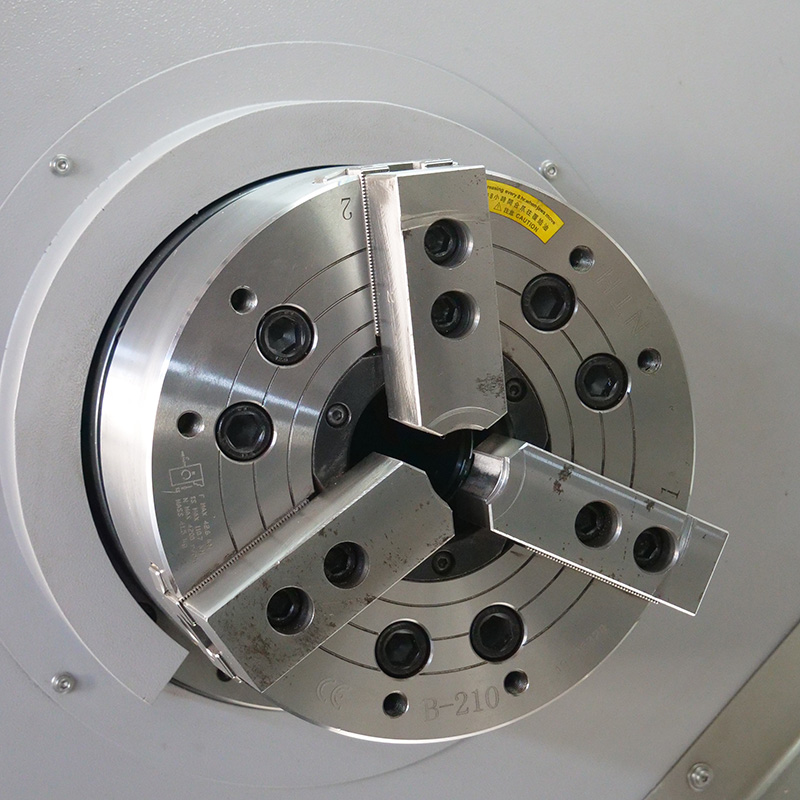

Mandriles de gran tamaño

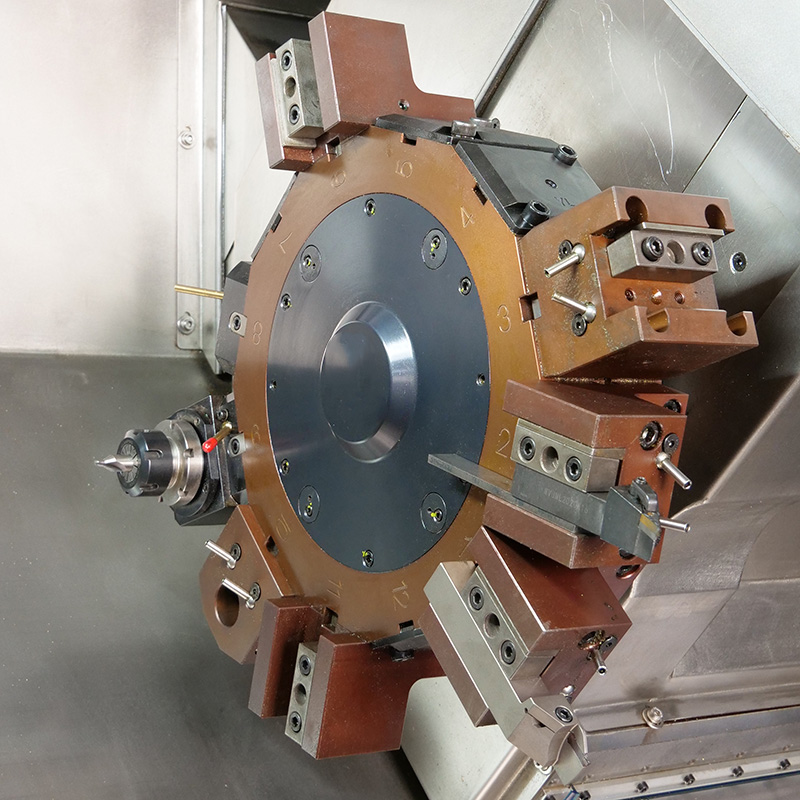

Torreta eléctrica multiposición

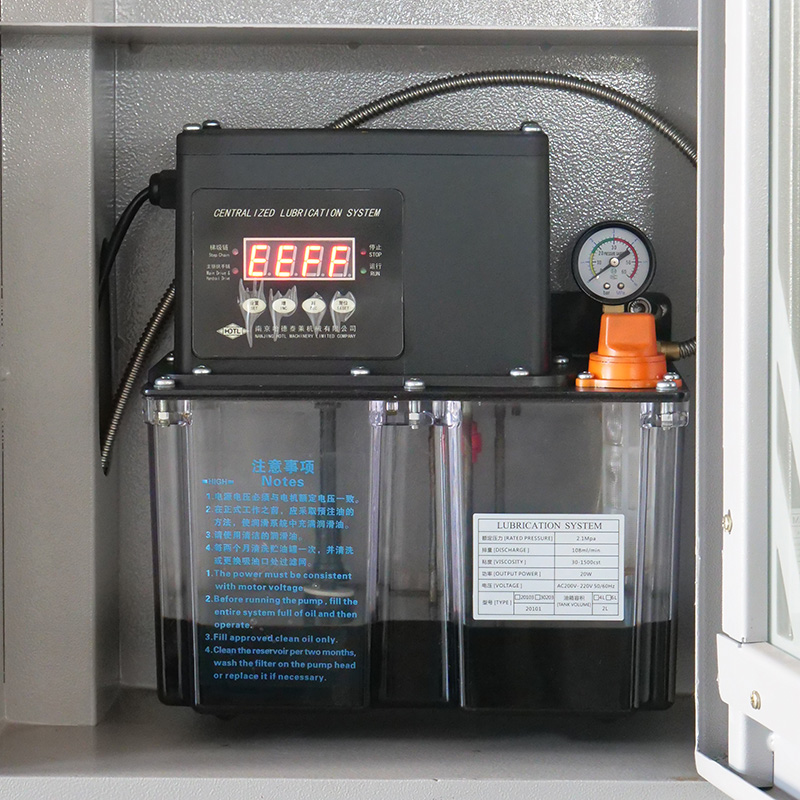

Sistema de lubricación

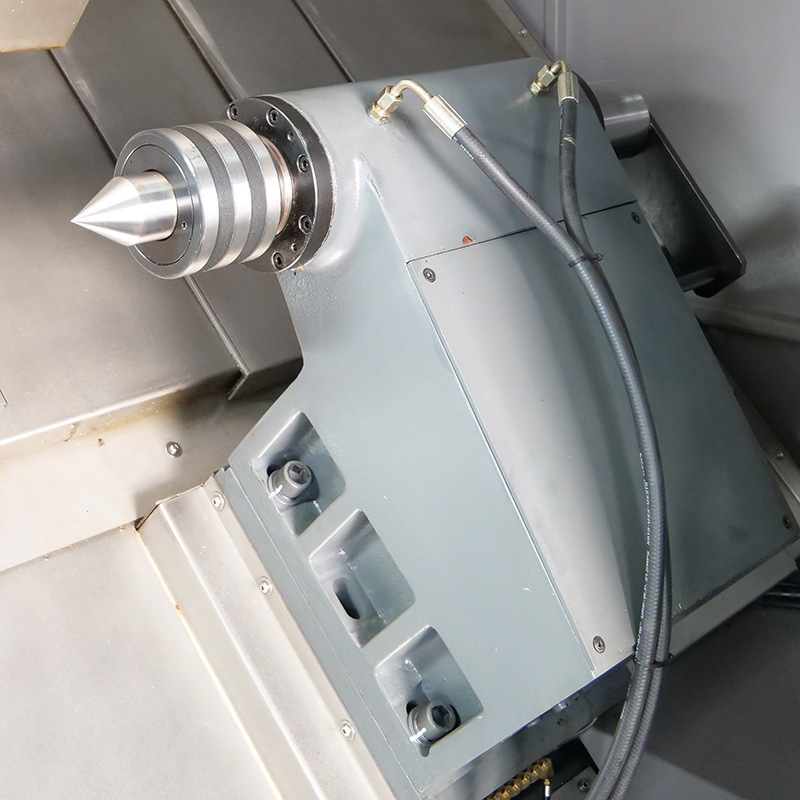

Contrapunto de calidad estable
Sistema de control CNC de fácil manejo

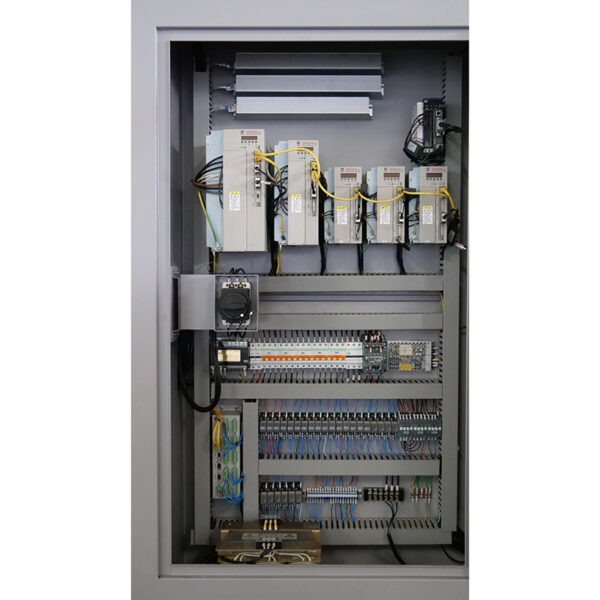

Armario electrico
Especificaciones del torno CNC de bancada inclinada CK60L
Especificación
CK60L
Capacidad
Diámetro máximo de giro sobre bancada
φ630mm
Longitud máxima de la pieza de trabajo
1000mm
Diámetro máximo de giro sobre corredera
φ300mm
Husillo
Rango de velocidad del husillo
3000rpm
Orificio del husillo
φ86mm
Diámetro máximo del orificio pasante
φ70mm
Nariz del husillo
A2-8
Tamaño del mandril
φ300mm
Eje
Tipo de guía y tornillo
Taiwan linear guideway & screw
Recorrido del eje X
350mm
Recorrido del eje Z
1000mm
Travesía rápida del eje X/Z
15/15 m/min
Torreta
Tipo
Electric turret,*Hydraulic turret,*Power turret
Número de estaciones de herramientas
8,*12 position
Tamaño del vástago de la herramienta
25×25,*20x20mm
Contrapunto
Tipo de contrapunto
Hydraulic sleeves
Diámetro externo
φ90mm
Recorrido del eje hueco del contrapunto
120mm
Conicidad del eje hueco del contrapunto
MT5
Motor
Potencia del motor del husillo
11kw,*15kw
Potencia de la bomba de refrigerante
370w
Dimensiones de la máquina
Dimensiones generales (L×An×Al)
3450x1780x1950mm
Tamaño del embalaje (L×An×Al)
3800x2270x2380mm
Peso neto/bruto
4900/5200kg
Características principales:
1. Torno CNC de carril de bancada inclinada de alta precisión con husillo de Taiwán y guía lineal.
2. El husillo de tipo cartucho de alta precisión garantiza la rigidez y la precisión.
3. El husillo de bolas de rectificado C3 de alta precisión de Taiwán garantiza el posicionamiento y es más estable.
4. Opciones de sistema de controlador Siemens, Fanuc, Syntec, Fagor.
5. El hierro fundido monobloque de toda la máquina garantiza una alta rigidez.
