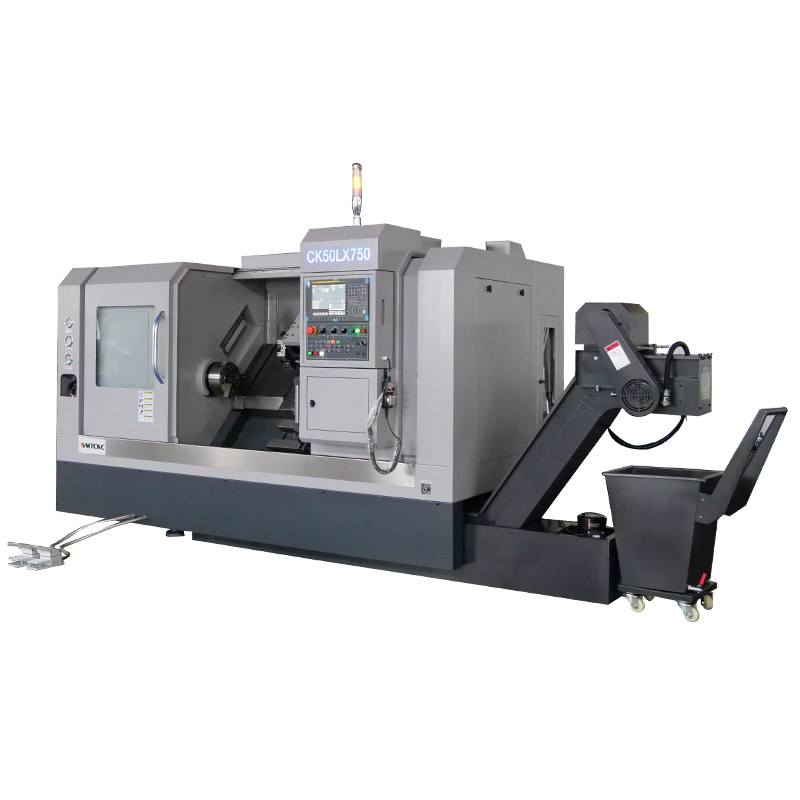

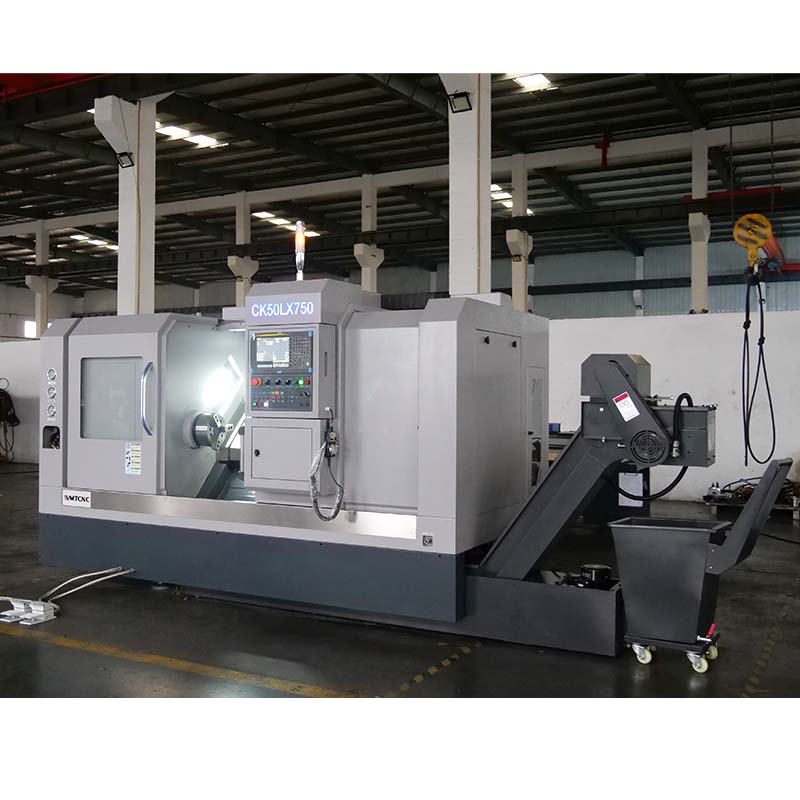

Torno CNC CK50Lx750: Máquina De Torneado Horizontal De Precisión Con Un Diámetro De Giro De 550 Mm
-Diámetro máximo de giro sobre la bancada: 550 mm
-Diámetro del husillo: 66 mm
-Punta del husillo: A2-6
-Tamaño del mandril: 200 mm
-Recorrido del eje X/Z: 280/750 mm
-Marca: WMTCNC
El torno CNC CK50Lx750 está diseñado para fabricantes que exigen precisión, fiabilidad y productividad.Con un giro máximo sobre bancada de 550 mm y una longitud máxima de pieza de 750 mm, destaca en el torneado de ejes, discos y componentes complejos en aplicaciones de automoción, aeroespacial, moldes e ingeniería general. Su husillo de cartucho de alta velocidad, guía lineal de Taiwán y husillo de bolas de grado C3, así como su robusta estructura de hierro fundido, garantizan una precisión a largo plazo y un funcionamiento suave. Las múltiples opciones de torretas y controladores le permiten configurar la máquina según su flujo de trabajo exacto.
Detalles de la máquina CK50L

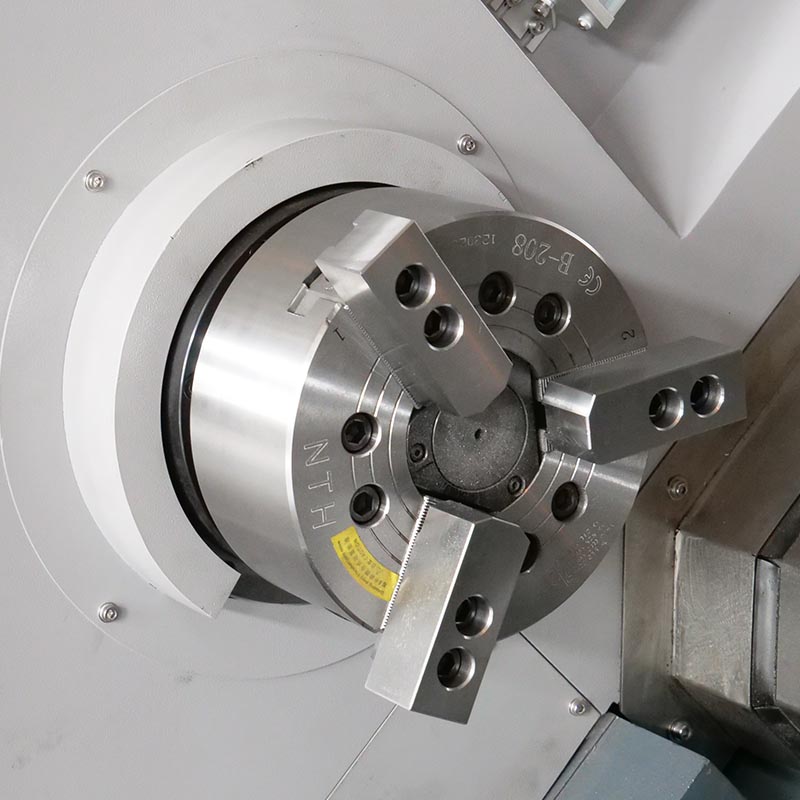

Mandriles de gran tamaño

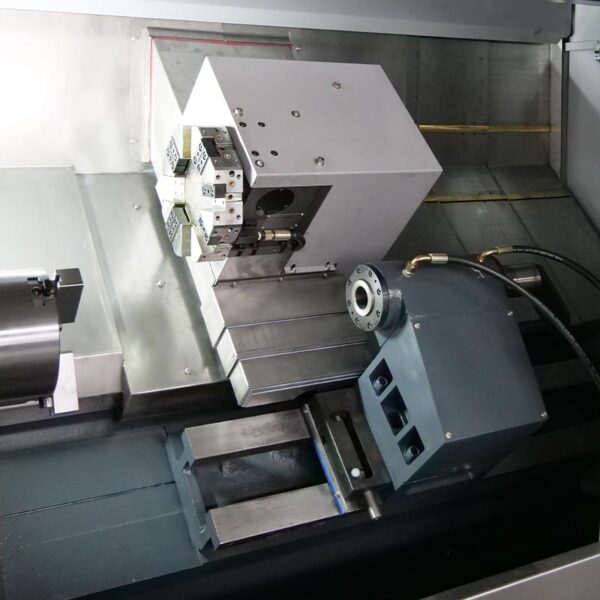

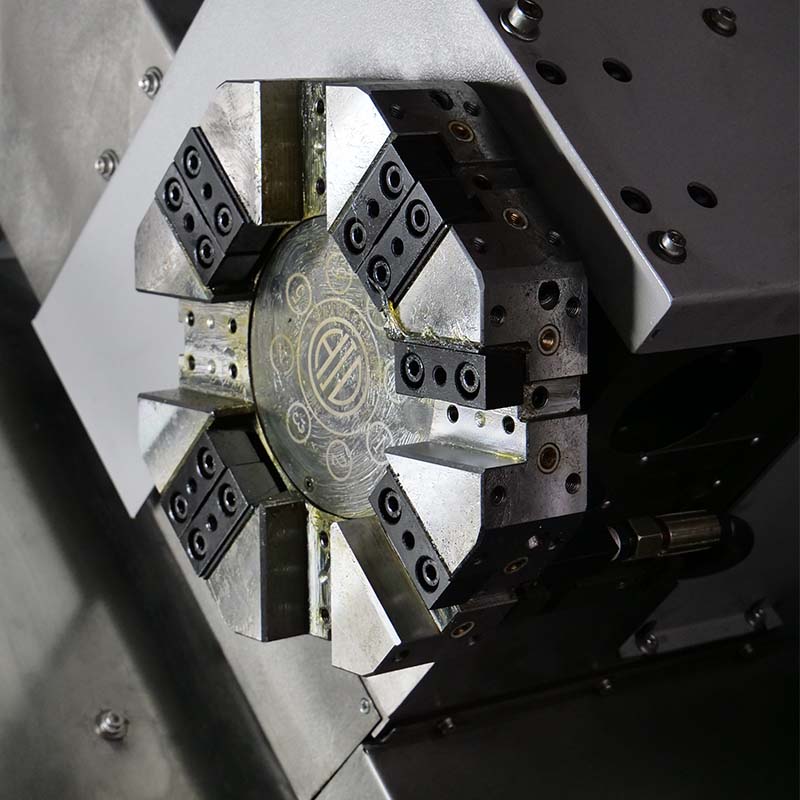

Torreta eléctrica multiposición
Sistema de lubricación

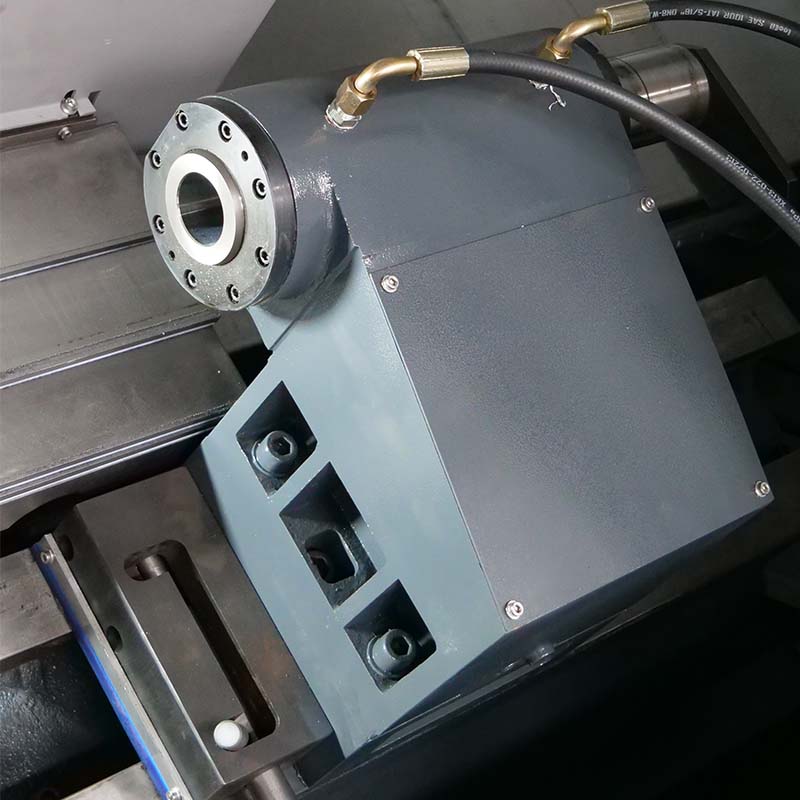

Contrapunto de calidad estable

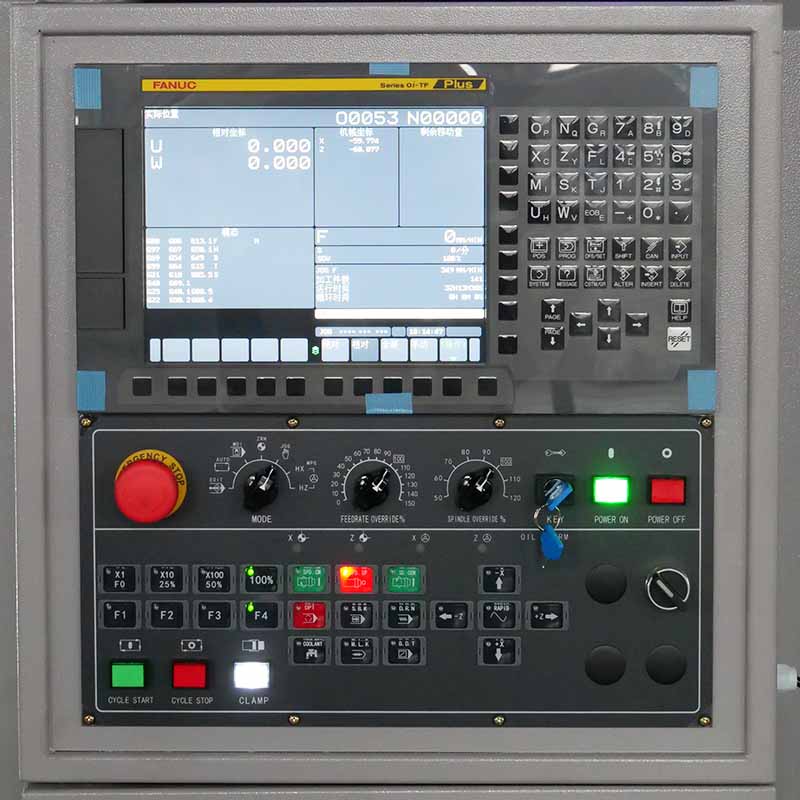

Sistema de control CNC de fácil manejo
Armario electrico
Especificaciones del torno CNC de bancada inclinada CK50L
Especificación
CK50L
Capacidad
Diámetro máximo de giro sobre bancada
φ550mm
Longitud máxima de la pieza de trabajo
750mm
Diámetro máximo de giro sobre corredera
φ250mm
Husillo
Rango de velocidad del husillo
4000rpm,*3000rpm
Orificio del husillo
φ66mm,*φ86mm
Diámetro máximo del orificio pasante
φ50mm,*φ70mm
Nariz del husillo
A2-6,*A2-8
Tamaño del mandril
φ200mm,*φ250mm
Eje
Tipo de guía y tornillo
Taiwan linear guideway & screw
Recorrido del eje X
280mm
Recorrido del eje Z
750mm
Travesía rápida del eje X/Z
15/15 m/min
Torreta
Tipo
Electric turret,*Hydraulic turret,*Power turret
Número de estaciones de herramientas
8,*12 position
Tamaño del vástago de la herramienta
25×25,*20x20mm
Contrapunto
Tipo de contrapunto
Hydraulic sleeves
Diámetro externo
φ90mm
Recorrido del eje hueco del contrapunto
120mm
Conicidad del eje hueco del contrapunto
MT5
Motor
Potencia del motor del husillo
7.5kw,*11kw
Potencia de la bomba de refrigerante
370w
Dimensiones de la máquina
Dimensiones generales (L×An×Al)
2950x1780x1850mm
Tamaño del embalaje (L×An×Al)
3300x2270x2280mm
Peso neto/bruto
4200/4500kg
Características principales:
1. Torno CNC de alta precisión con husillo y guía lineal de Taiwán.
2. El husillo de tipo cartucho de alta precisión garantiza la rigidez y la precisión.
3. El husillo de bolas de grado C3 de alta precisión de Taiwán garantiza una precisión de posicionamiento más estable.
4. Controlador Siemens, Fanus, Syntec, Fagor como opcional.
5. El hierro fundido monobloque de toda la máquina garantiza una alta rigidez.
