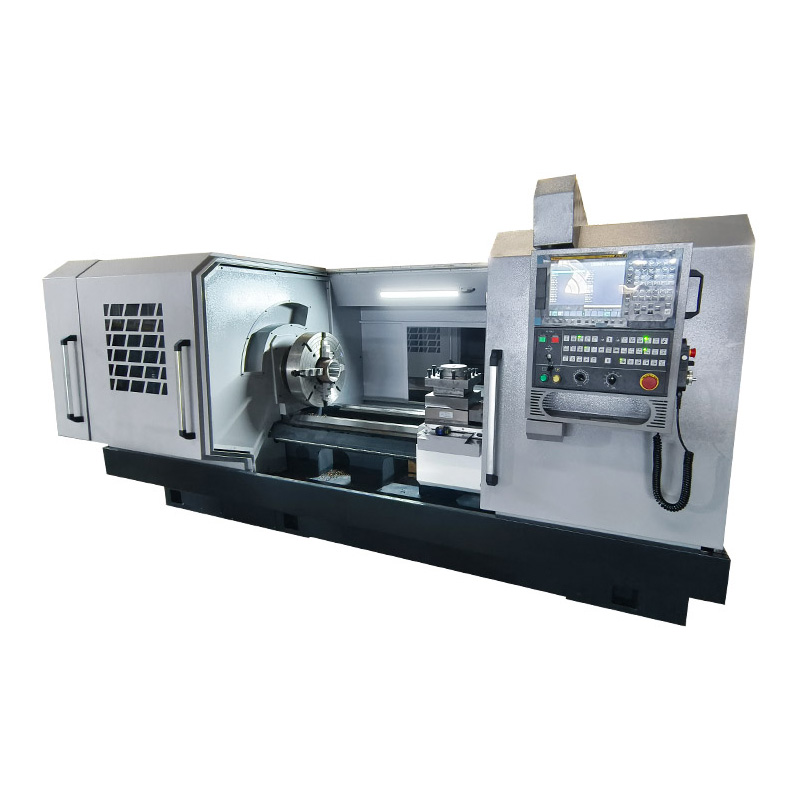

Torno CNC de roscado de tubos de alta precisión QK1319
-Diámetro máximo de giro sobre bancada: 630 mm.
-Longitud máxima de la pieza de trabajo: 1500 mm.
-Orificio del husillo: 200 mm.
-Recorrido máximo del eje X/Z: 350/1250 mm.
Equipado con tecnología avanzada y componentes de precisión, el torno de roscado de tubos CNC QK1319 garantiza una precisión y repetibilidad excepcionales en el mecanizado de roscas. Ya sea que necesite crear roscas de tubos precisas para tuberías de petróleo, gasoductos u otras aplicaciones industriales, este torno ofrece resultados consistentes y de alta calidad.
El torno de roscado de tubos CNC QK1319 es una máquina confiable y versátil que se destaca en aplicaciones de roscado de tubos y, al mismo tiempo, ofrece la ventaja adicional de las capacidades CNC para el mecanizado de orificios circulares y caras finales. Su construcción robusta, rendimiento de precisión y diseño fácil de usar lo convierten en la opción preferida para las industrias que requieren un mecanizado eficiente y preciso de componentes para campos petrolíferos.
Detalles Torno CNC de roscado de tubos
Portabrocas potente
Temple del riel guía
Orificio de husillo muy grande para diferentes tubos, portabrocas manual doble.
El riel guía se templa mediante alta frecuencia para mejorar la resistencia al desgaste y reducir el coeficiente de fricción.

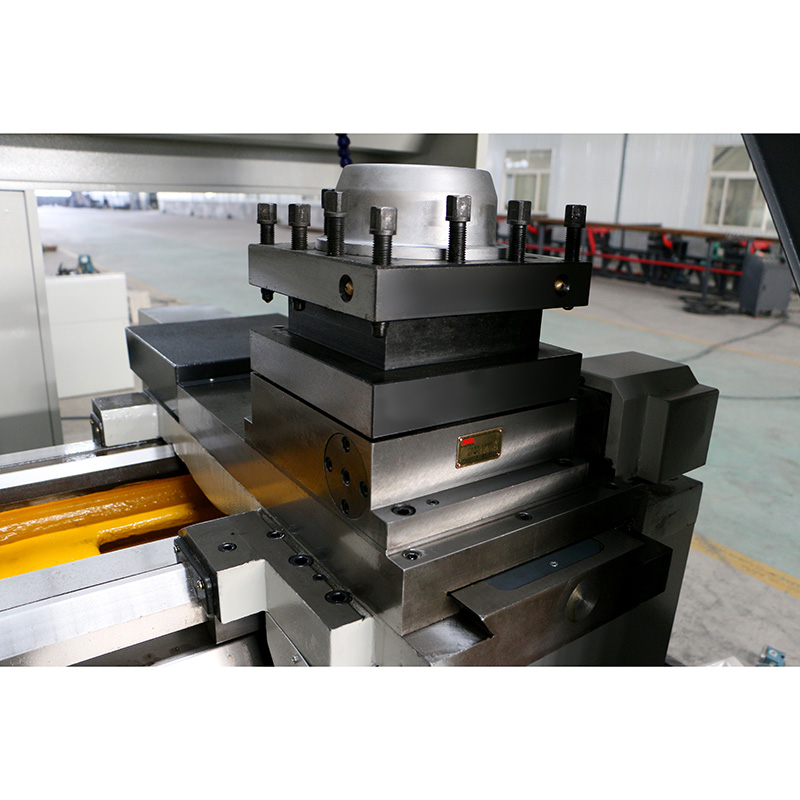

Torreta eléctrica

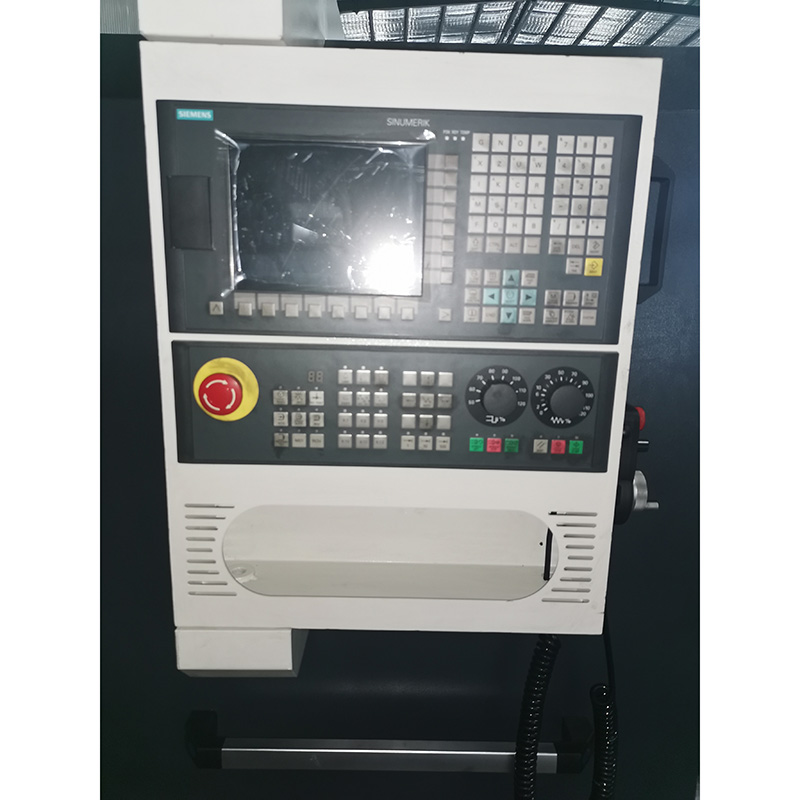

Sistema controlador CNC
Estándar con torreta eléctrica de 4 estaciones, torreta eléctrica de 6/8 estaciones opcional.
Estándar: GSK Opcional: Siemens, Fanuc, Mitsubishi y otros.
Control de frecuencia de 2 pasos

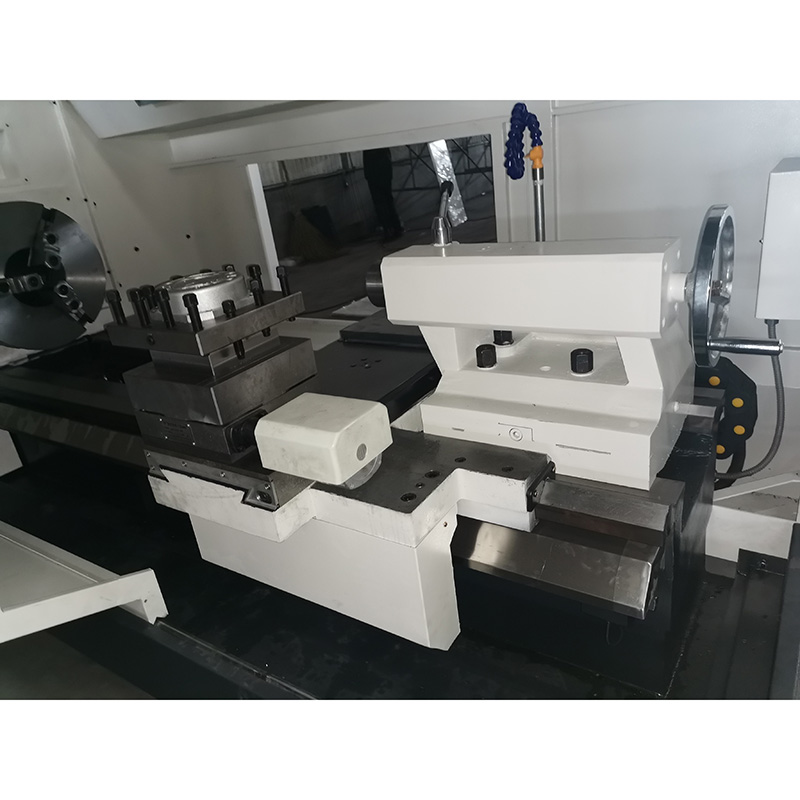

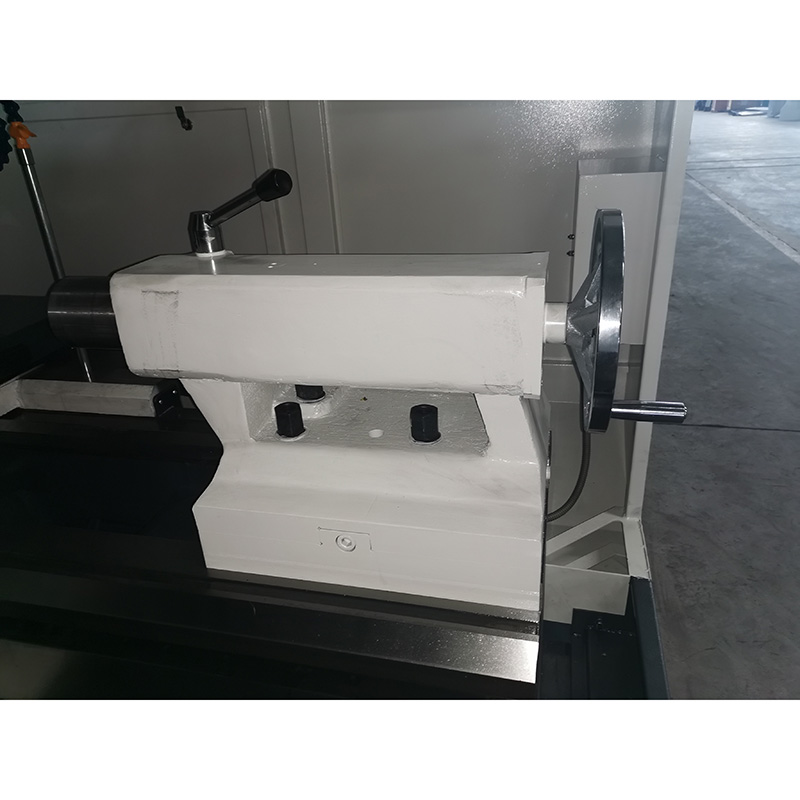

Contrapunto
Control de frecuencia de husillo de 2 pasos, adecuado para corte de potencia.
De serie con contrapunto manual. Opcional: Contrapunto de tipo hidráulico o neumático.
Cuadro eléctrico
La disposición de las líneas es ordenada y el mantenimiento es seguro y sencillo.
Especificación Torno CNC de roscado de tubos QK1319
Especificación
QK1319
Capacidad
Tamaño del mandril
3 jaw chuck (500mm)
Diámetro máx. de giro sobre bancada
630mm
Diámetro máx. de giro sobre carro
330mm
Longitud máx. de la pieza
1500mm
Ancho de la bancada
550mm
Husillo
Diámetro interior del husillo
200mm
Rango de velocidad (L)
25–120r/min
Rango de velocidad (H)
100–500r/min
Potencia motor husillo
11kw
Modo de velocidad husillo
Variable speed in 2 steps
Eje
Máx. recorrido X
X: 350mm
Máx. recorrido Z
Z: 1250mm
Desplazamiento rápido
4000/6000 mm/min
Motor eje X – Velocidad
1500 r/min
Motor eje X – Par
10 N.m
Motor eje X – Potencia
1.5 kw
Motor eje Z – Velocidad
1500 r/min
Motor eje Z – Par
15 N.m
Motor eje Z – Potencia
2.4 kw
Puesto herramientas eléctrico – Modelo
HAK-21240
N.º de estaciones
4
Dimensiones
240×240 mm
Tiempo cambio
2.6 s
Contrapunto
Diámetro pluma
100mm
Recorrido
250mm
Conicidad
MT5
Precisión de posicionamiento
0.02mm
Precisión de reposicionamiento
0.01mm
Dimensiones generales
3800x1900x1900mm
Peso de la máquina
4.9t
Características principales
1. Gran apertura del husillo con alta capacidad de paso y sujeción estable de la pieza de trabajo con mandriles dobles.
2. Bancada de fundición de hierro de alta calidad y alta resistencia con buena rigidez y alta precisión.
3. La superficie del riel guía está templada mediante un tratamiento de súper audio, con gran dureza y larga vida útil.
4. La planchadora adopta el proceso de plastificación de la superficie guía, que es resistente al desgaste y altamente precisa.
