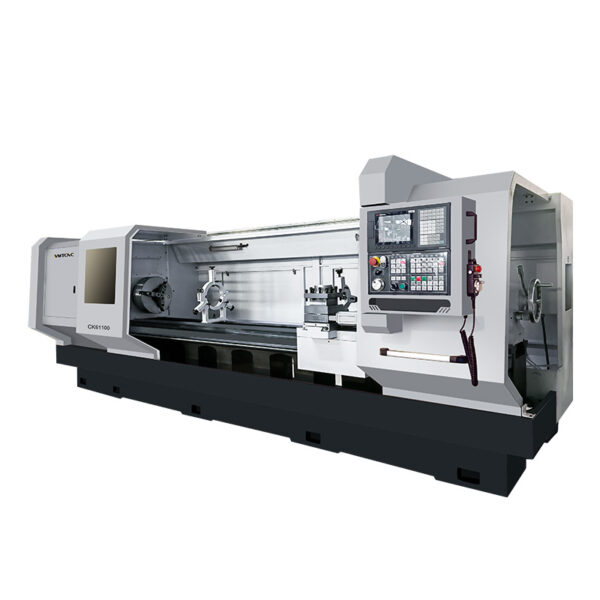

CDK6160 Torno CNC de Gran Diámetro de Venta Caliente con CE
-Husillo con rodamientos de alta precisión que garantizan rigidez y precisión.
-Diámetro máximo de torneado sobre bancada: 600 mm.
-Distancia entre puntos: 1000/1500/2000/3000 mm.
-Rango de velocidad del husillo: 70-500 rpm.
Se utiliza principalmente para tornear superficies cilíndricas internas y externas, superficies de extremos, superficies cónicas, superficies de arco y cabezales de ejes, etc., con alta eficiencia y procesamiento preciso. El torno CNC grande CDK6160 de la MARCA WMTCNC le ofrecerá un servicio perfecto con un rendimiento excelente, una gran rigidez, estabilidad a largo plazo y mayor precisión.
Detalles de la máquina CDK6160
Portabrocas de 3 mordazas

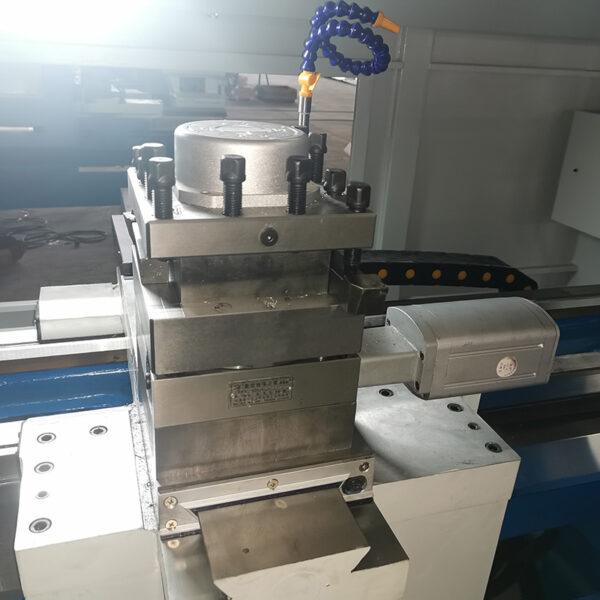

Puesto de herramientas
Portabrocas de precisión, centrado automático, amplio rango de sujeción, rápida velocidad de sujeción.
Equipado con torreta eléctrica de 4 estaciones para trabajos pesados, con posicionamiento de precisión y alta estabilidad. Torreta eléctrica de 6 estaciones o torreta eléctrica de 8 estaciones opcional.
Contrapunto
Guía de bancada de máquina
Estándar con contrapunto manual. Opcional: Contrapunto hidráulico.
Guía de temple de alta frecuencia más resistente y duradera.
Sistema controlador CNC

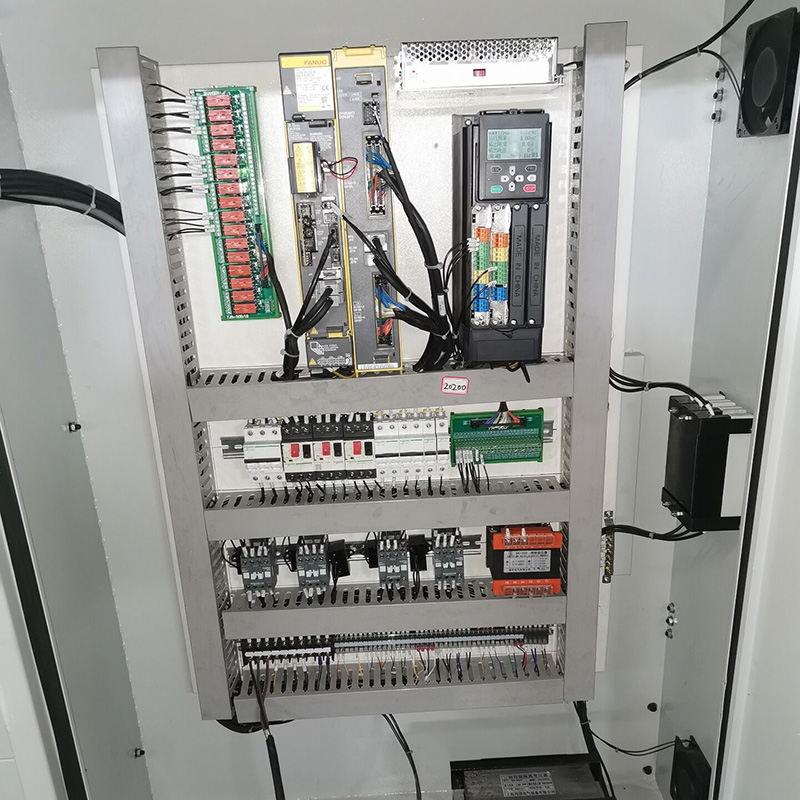

Armario eléctrico de la máquina
Adopta el sistema original de GSK y un conjunto completo de sistemas CNC, que es fácil de operar. Opcional: controlador CNC Siemens/Fanuc.
La disposición de la línea es ordenada y el mantenimiento es seguro y sencillo.
Especificaciones del torno CNC de bancada plana CDK6160
Especificación
CDK6160
Capacidad
Tamaño del mandril
3-jaw chuck(500)
Diámetro máximo de giro sobre bancada
600mm
Distancia entre centros
1000/1500/2000/3000mm
Diámetro máximo de giro sobre corredera
370mm
Ancho de bancada
400mm
Husillo
Rango de velocidad del husillo
70-500r/70-500rmin
Modo de velocidad del husillo
stepleess Frequency Speed Adjustment
Diámetro interior del husillo
200/225mm
Nariz del husillo
Short cylindrical thread connection
Conicidad del husillo
N/A
Eje
Recorrido del eje X
310mm
Recorrido del eje Z
800mm
Avance rápido del eje X/Z
4000/5000mm/min
Velocidad del motor del eje X
1500rpm
Par motor del eje X
6N.m
Potencia del motor del eje X
1.5kw
Velocidad del motor del eje Z
1500rpm
Par motor del eje Z
10N.m
Potencia del motor del eje Z
1.5kw
Contrapunto
Diámetro externo
80mm
Recorrido del eje hueco del contrapunto
200mm
Conicidad del eje hueco del contrapunto
Morse No. 5
Tornillo de bolas X/Z
X=25/Z=40mm
Torreta
Tipo
Electrical type
Puesto de herramientas eléctrico Modelo
HAK21192
N.º de estaciones de herramientas
4 position
Máx. Sección de la herramienta
25x25mm
Tiempo de indexación de la torreta
2.6s
Motor
Potencia del motor del husillo
7.5kw
Potencia de la bomba de refrigerante
0.125KW
Precisión de posicionamiento
0.02mm
Precisión de reposicionamiento
0.01mm
Dimensiones de la máquina
Dimensiones generales (L × An × Al)
2800×1800×1850mm for 1 M
Tamaño del embalaje (L × An × Al)
3050*2300*2100mm for 1 M
N.w
3.1t
Características principales
1.Cerramiento completo, operación segura y sencilla.
2.Bancada de fundición de alta rigidez.
3.Torno CNC de gran tamaño con cojinete de husillo de alta precisión.
4.Sistema GSK, FANUC, Siemens como selección opcional.
5.Guías de bancada endurecidas industrialmente.
