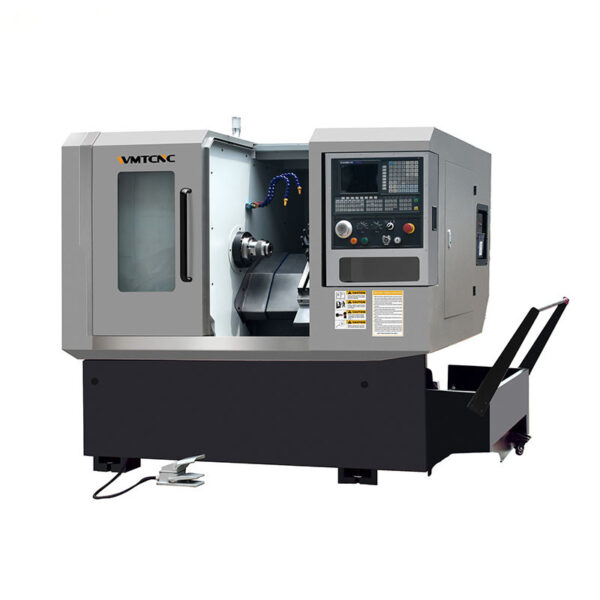

Torno CNC automático de bancada inclinada CK35L de China
-Mesa inclinada de 45° de alta rigidez.
-Unidad de husillo A2-5.
-Orificio de husillo de 52 mm.
-Guía lineal X/Z de Taiwán.
-Tornillo de bolas de precisión X/Z de Taiwán.
-Puede elegirse un controlador GSK, Siemens o Fanuc.
El torno CNC CK35L es un estilo de equipo de mecanizado de precisión económicamente aplicable, que se caracteriza por su estabilidad y precisión, así como por su alta eficiencia y bajo consumo. El torno CNC MARCA WMT le ofrecerá un servicio perfecto con un rendimiento excelente, gran rigidez, estabilidad a largo plazo y mayor precisión.
Detalles de la máquina CK35L

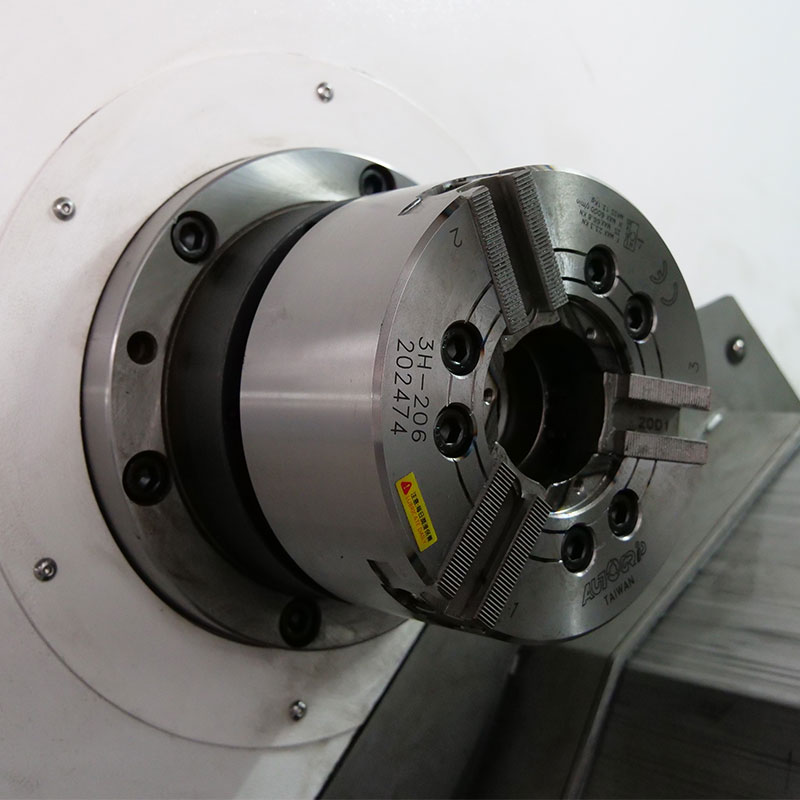

Mandriles de gran tamaño

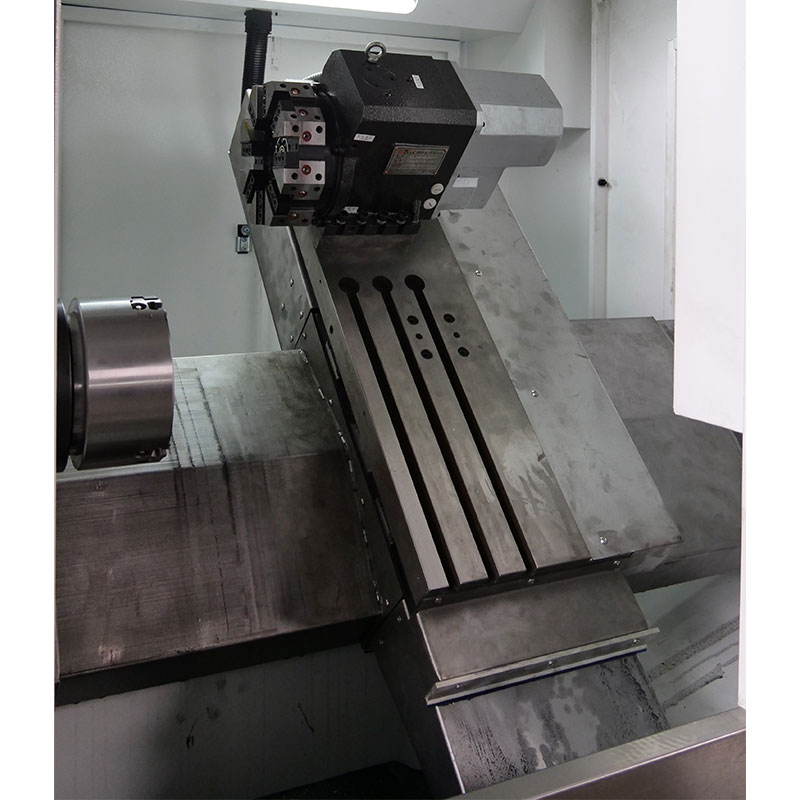

Torreta eléctrica multiposición
Sistema de lubricación
Contrapunto de calidad estable

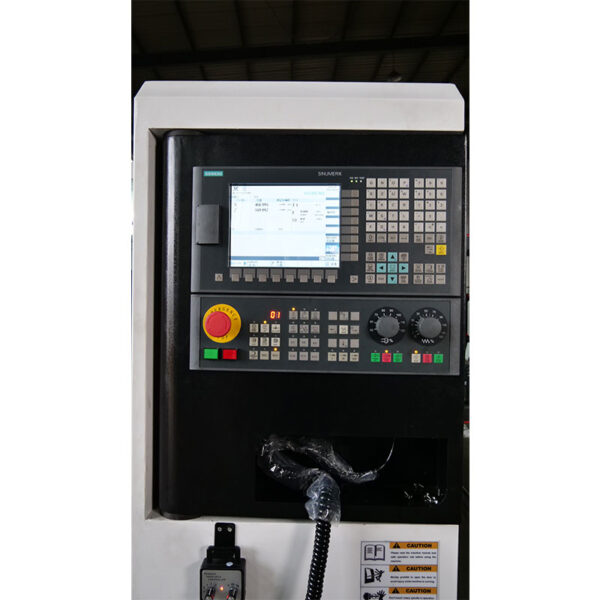

Sistema de control CNC de fácil manejo
Armario electrico
Especificaciones del torno CNC de bancada inclinada CK35L
Especificación
CK35L
Volteo máximo sobre bancada
φ350mm
Distancia entre centros
260mm
Volteo máximo sobre carro transversal
φ185mm
Velocidad máxima del husillo
4000rpm
Orificio del husillo
φ52mm
Nariz del husillo
A2-5
Conicidad del orificio del husillo
Metric 1:20
Diámetro del mandril
φ160mm
Recorrido del eje X
350mm
Recorrido del eje Z
300mm
Travesía rápida X/Z
12/15 m/min
Estación de herramientas
Tool array
Sección de herramientas
20x20mm
Potencia del motor del husillo
4KW Servo
Potencia de la bomba del husillo
120w
Controlador CNC
GSK 980TDI
Tipo de guía
Taiwan linear guideway
Tamaño total (LxAnxAl)
2600x1300x1700mm
Tamaño del embalaje (LxAnxAl)
2760x1700x2050mm
N.W/G.W
1350/1550kg
Características principales:
1) Torno CNC de bancada inclinada para fresado y torneado tipo ATC CK35L, diseñado y desarrollado por nuestra empresa, con el nivel avanzado de productos similares internacionales como objetivo. lass=”yoast-text-mark” />>El torno tiene un portaherramientas CNC horizontal y un husillo motorizado con un cargador de herramientas. >El portaherramientas horizontal convencional se puede equipar con herramientas convencionales para torneado. >El husillo motorizado se puede equipar con herramientas comunes BT30 para fresado y taladrado. >El cargador de herramientas puede instalar 6/8 herramientas, por lo que puede satisfacer las necesidades de mecanizado.
2) El torno adopta el diseño integrado de bancada inclinada integral de alta rigidez de 45′.
Es simple y con protección total.
Toda la máquina tiene una estructura compacta, una apariencia hermosa, un rendimiento estable y confiable, y tiene una excelente retención de precisión.
El torno se puede aplicar al procesamiento de piezas de disco pequeño y eje corto con formas complejas y requisitos de alta precisión.
