Description

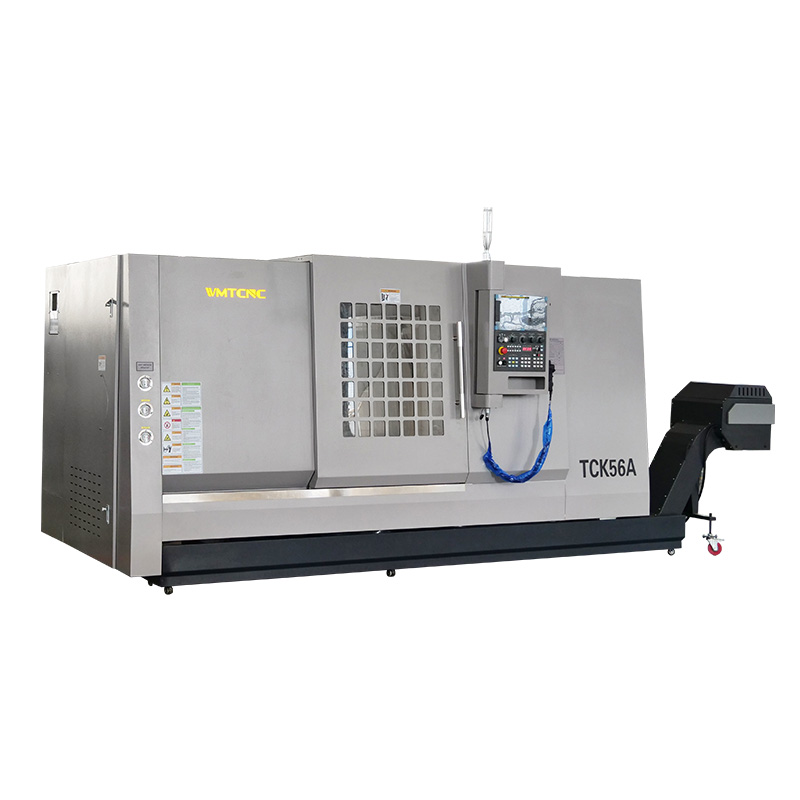

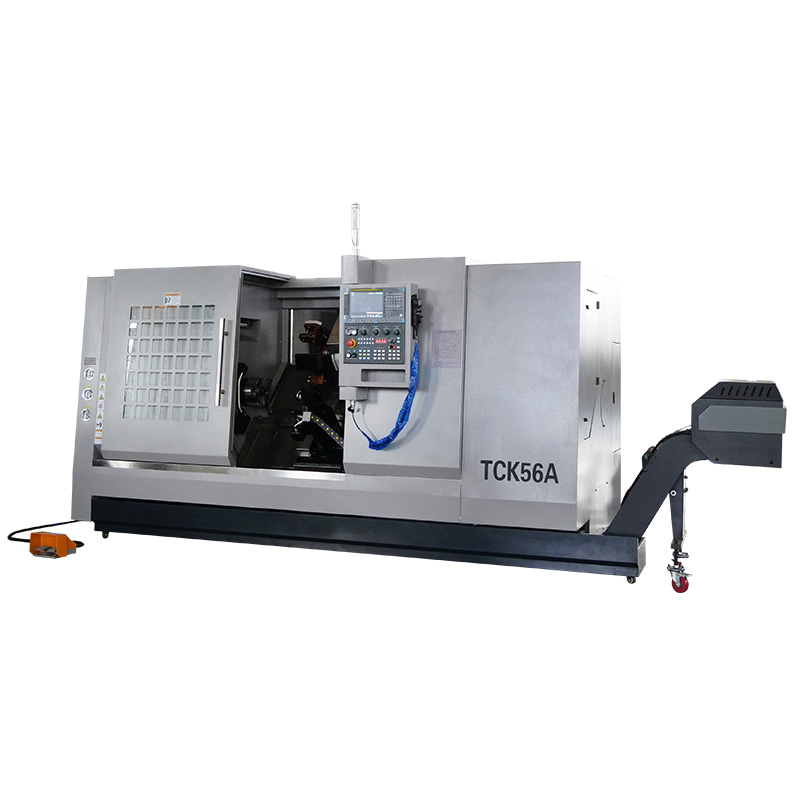

El torno CNC de bancada inclinada de precisión TCK56A reúne diseño económico y niveles excepcionales de exactitud en el mecanizado. Su bancada inclinada optimiza la rigidez del conjunto y minimiza las vibraciones durante operaciones continuas, garantizando acabados uniformes. Equipado con un avanzado sistema de control intuitivo, facilita la programación rápida y el ajuste ágil de procesos, reduciendo tiempos muertos.
La estructura reforzada y los componentes de alta calidad aseguran estabilidad a largo plazo y resistencia al desgaste, mientras su eficiencia energética contribuye a un consumo reducido en cada ciclo. Gracias a su capacidad de integración en entornos de producción automatizados y a las funciones de autodiagnóstico preventivo, maximiza la productividad y la disponibilidad operativa. Con el respaldo de WMTCNC, cada máquina dispone de asistencia técnica especializada y servicio postventa integral.
Detalles de la máquina TCK56A
 |
 |

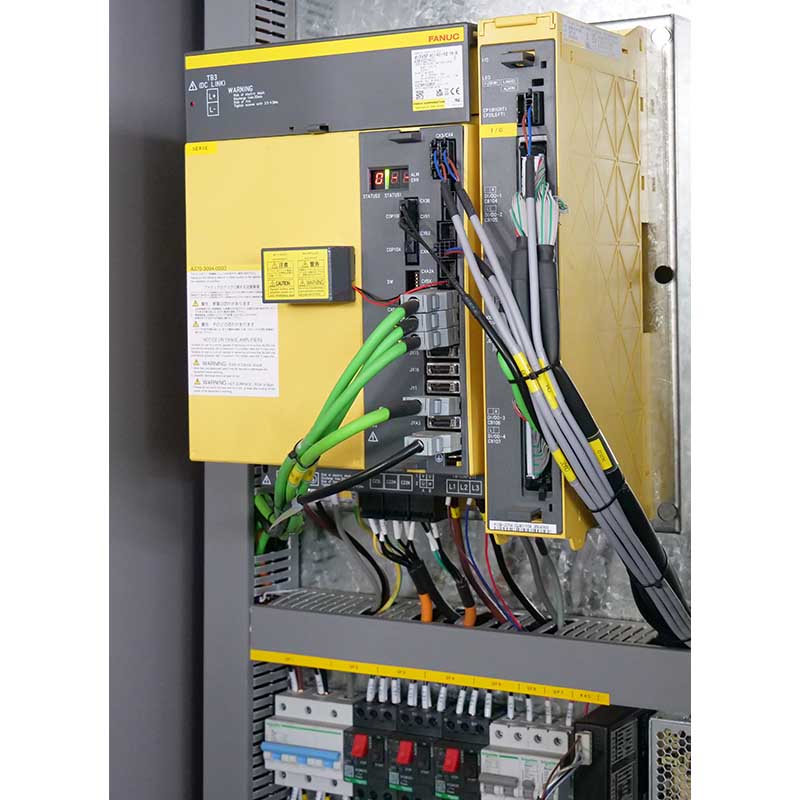

| Sistema controlador CNC | Mandril de precisión |

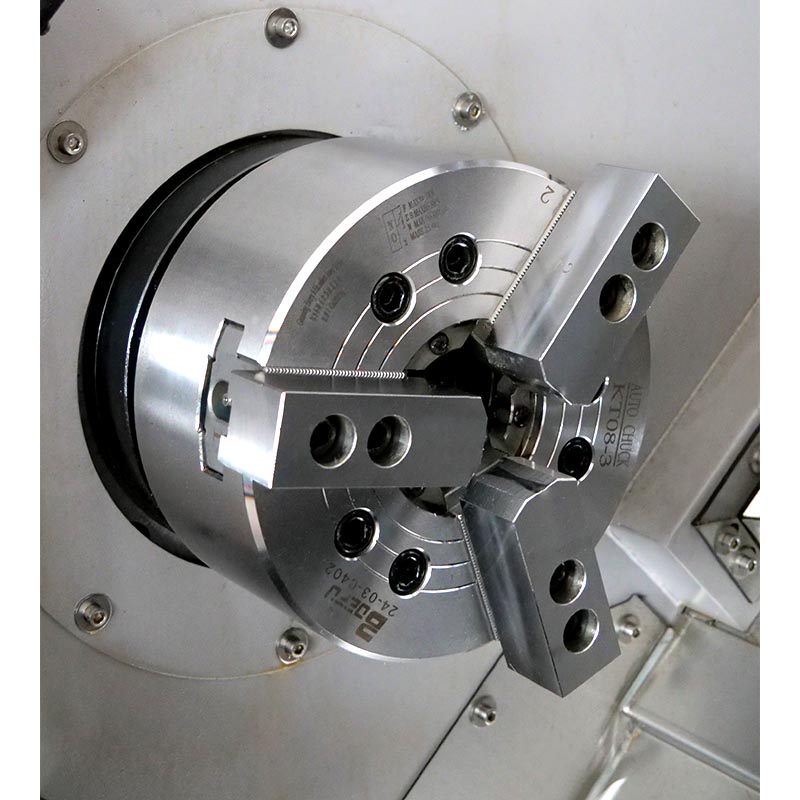

| Estándar: GSK. Opcional: Siemens, Syntec, Fanuc, Mitsubishi y otros. | Estándar: mandril hidráulico hueco de 8″ Sujeción y apriete de piezas. Fundición de hierro de alta rigidez para una larga vida útil. |
Especificaciones del torno CNC de bancada inclinada TCK56A
| Especificación | TCK56A-500 | TCK56A-1000 |
|---|---|---|
| Capacidad | ||
| Diámetro máximo de giro sobre bancada | φ560mm | φ560mm |
| Longitud máxima de la pieza de trabajo | 500mm | 1000mm |
| Diámetro máximo de torneado | Φ520mm (Disc parts) Φ380mm (Shaft parts) |
Φ520mm (Disc parts) Φ380mm (Shaft parts) |
| Diámetro máximo de giro sobre corredera | φ460mm | φ460mm |
| Diámetro máximo de barra | φ51mm | φ51mm |
| Husillo | ||
| Rango de velocidad del husillo | 50–3000r/min | 50–3000r/min |
| Orificio interior del husillo | φ65mm | φ65mm |
| Nariz del husillo | A2-6 | A2-6 / A2-8 |
| Par máximo de salida del husillo | 150Nm | 150Nm |
| Motor del husillo | 11kw | 11kw |
| Tamaño del mandril hidráulico | 8”/10″ | 8”/10″ |
| Eje | ||
| Recorrido del eje X | 220mm | 220mm |
| Recorrido del eje Z | 520mm | 1050mm |
| Avance rápido del eje X | 30m/min | 30m/min |
| Avance rápido del eje Z | 30m/min | 30m/min |

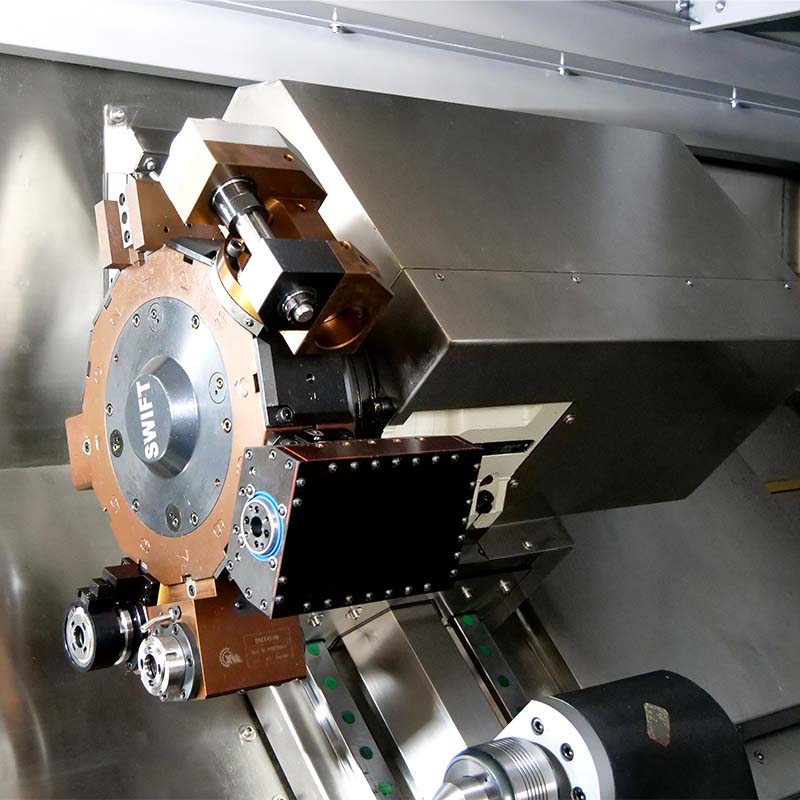

| Torreta | ||
| N.º de estaciones de herramientas | 8 position | 8, 12 position |
| Tamaño del vástago de la herramienta | 25×25mm | 25×25mm |
| Tamaño del vástago de la herramienta de mandrilado | φ40/φ32/φ25/φ20 | φ40/φ32/φ25/φ20 |

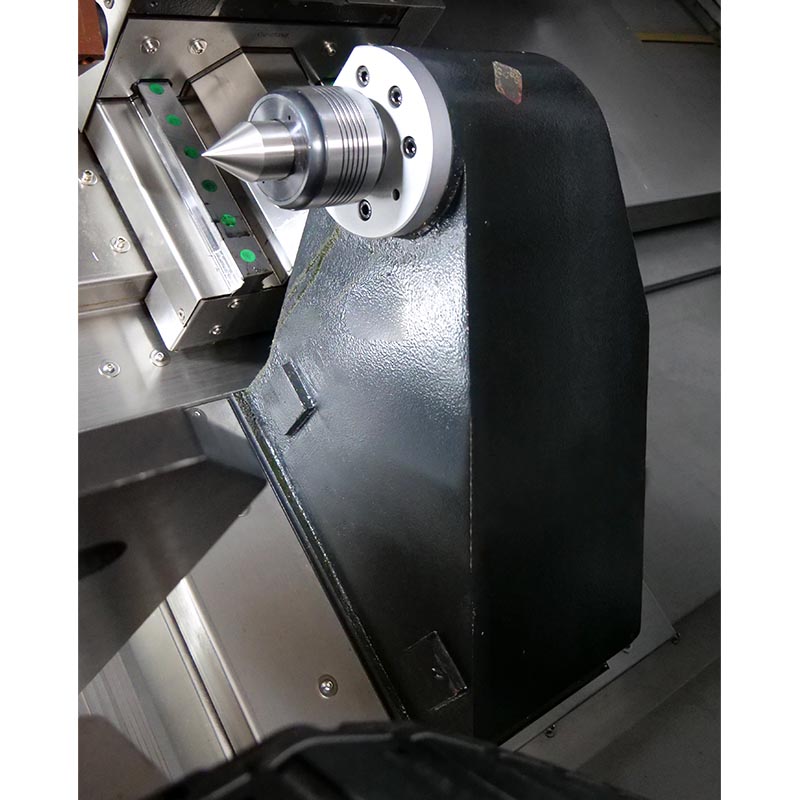

| Contrapunto | ||
| Recorrido del contrapunto | 450mm | 900mm |
| Conicidad del eje del contrapunto | MT5 | MT5 |
| Capacidad máxima de carga | ||
| Partes del disco | 200kg | 200kg |
| Partes del eje | 500kg | 500kg |
| Dimensiones de la máquina | ||
| Dimensiones generales (L x A x A) | 2960×2160×2100mm | 3660×2160×2100mm |
| Peso de la máquina | 4100kg | 4500kg |
Características principales
- El torno CNC de bancada inclinada utiliza una bancada biselada para una mayor estabilidad de la fuerza durante el corte.
- La bancada está hecha de hierro fundido de alta densidad, que ofrece alta resistencia y buena absorción de impactos.
- El diseño de mayor evacuación de virutas garantiza un corte suave.
- El husillo de bolas japonés de alta precisión garantiza una precisión de posicionamiento más estable y permite a los usuarios obtener mayor precisión de mecanizado, mayor velocidad de movimiento y mayor eficiencia de producción.
- Controladores GSK, Siemens y Fanuc disponibles como opción.
