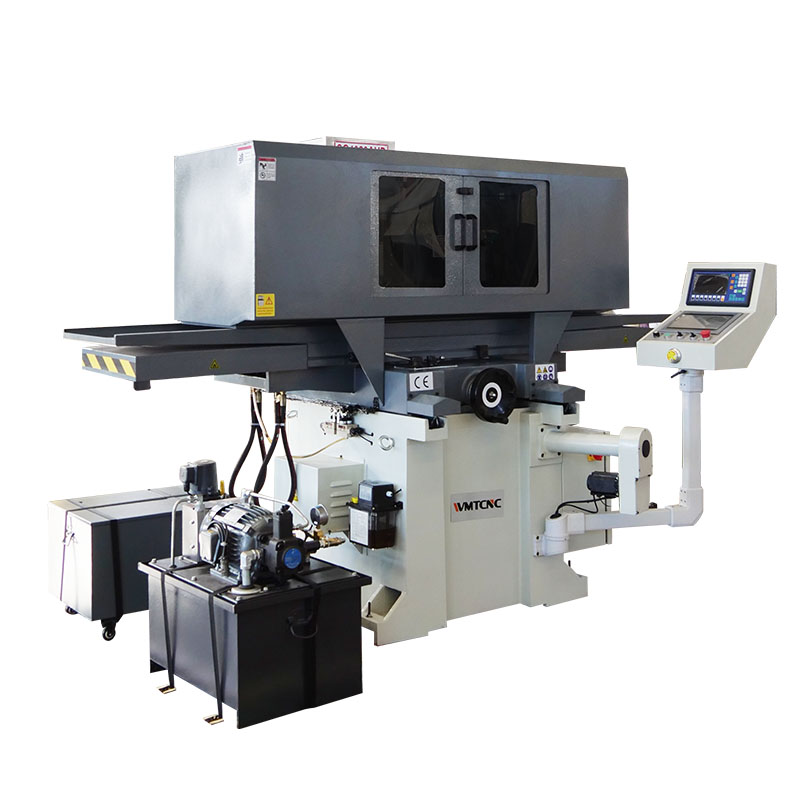

Especificaciones de la rectificadora de superficies
| Especificaciones | SG4080AHD |
|---|---|
| Tamaño de la mesa (An. x L.) | 400x800mm |
| Máx. pieza a rectificar | 800x400x350mm |
| Máx. recorrido transversal | 830mm |
| Máx. recorrido longitudinal | 420mm |
| Distancia mesa–husillo | 480mm |
| Guía de deslizamiento | One flat rail one V |
| Máx. recorrido longitudinal mesa | 200kg |
| Número de ranuras en T | 1x14mm |
| Velocidad de la mesa | 18m/min |

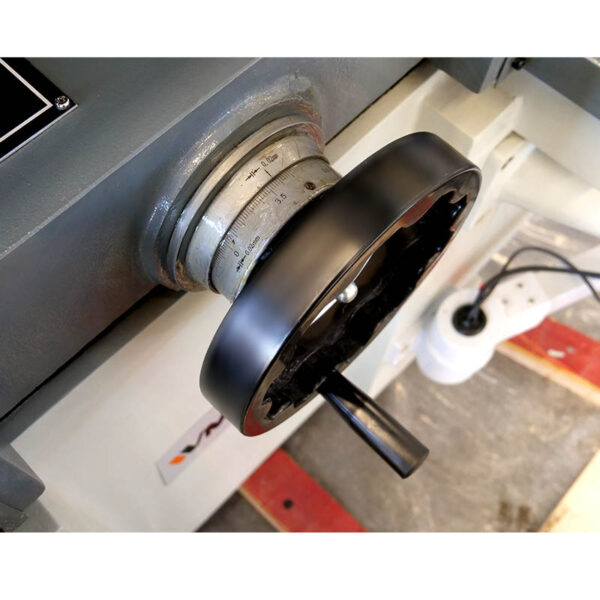

| Avance transversal | 0.02/Grauation 4/rev mm |
| Avance vertical MPG | 0.001/0.01/0.1 Graduation |

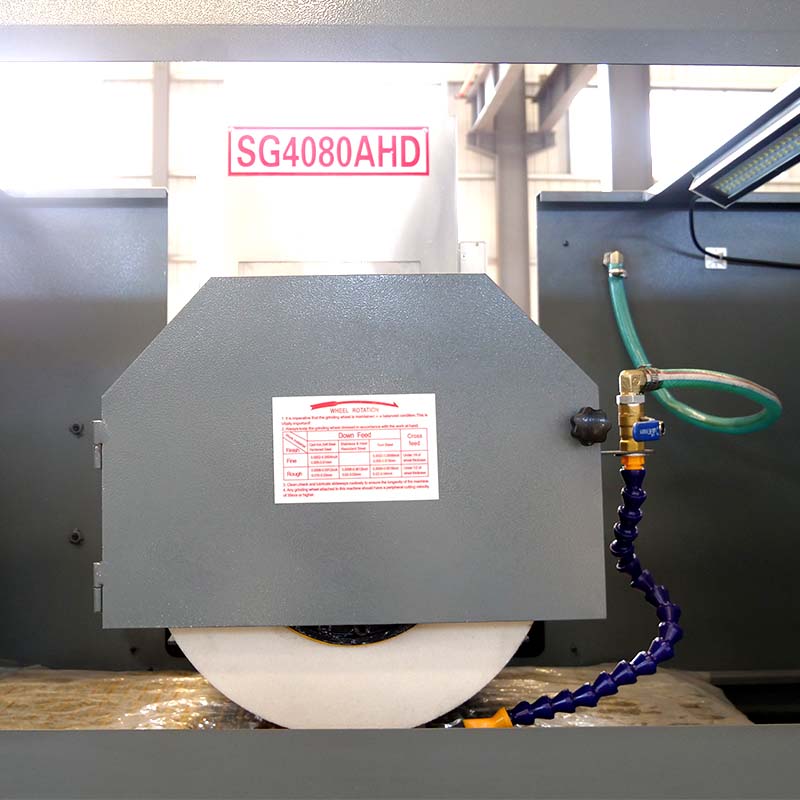

| Tamaño de la rueda | Φ300x30xΦ75mm |
| Velocidad del husillo | 1440rpm |
| Potencia total del motor | 7.5kw |
| Motor del husillo | 4kw |
| Paralelismo de superficie | 0.005/300mm |
| Rugosidad superficial | Ra0.63μm |
| Servomotor vertical | 0.75kw |
| Motor transversal mesa | 0.06kw |
| Capacidad del depósito aceite | 80L |
| Bomba de refrigerante | 0.09kw |
| Dimensiones del embalaje | 2660x1970x2220mm |
| N.W./G.W. | 2000/2200kg |
Características principales
1. La contraguía revestida de plástico en los ejes x e y garantiza un bajo efecto de deslizamiento y adherencia.
2. Guía longitudinal de mesa en V y guía transversal de mesa en doble V.
3. El husillo cuenta con rodamientos pretensados axiales y radiales sin holgura.
4. Unidad hidráulica independiente con intercambiador de calor para eliminar las vibraciones y la carga térmica.
5. Su estructura sólida y bien soportada garantiza una alta estabilidad.
6. El sistema hidráulico de última generación garantiza un desplazamiento suave de la mesa incluso con cargas de trabajo elevadas.

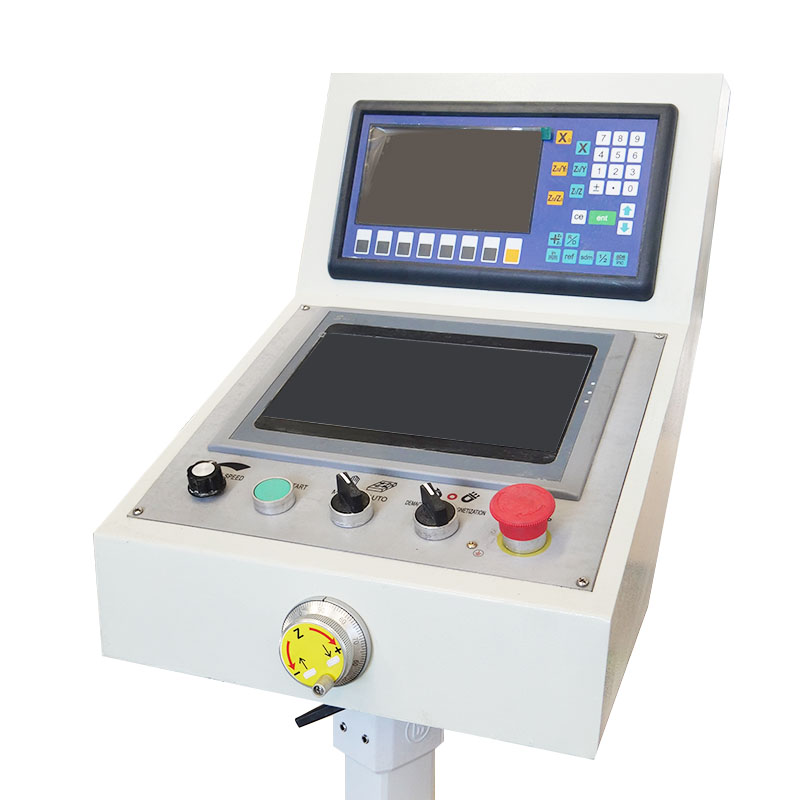

7. Rectificadora de superficies completamente automática, equipada con lector digital de 2 ejes y placa de sujeción magnética permanente.
8. Lubricación centralizada de todos los rieles guía.
