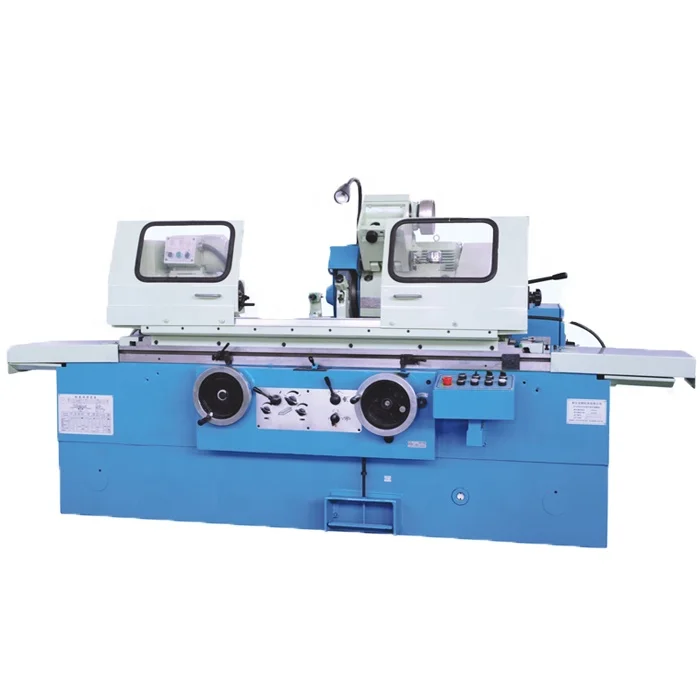

Rectificadora Cilíndrica Industrial Fabricantes De Rectificadoras Cilíndricas – Mecanizado De Precisión MA1320H
Certificación: ISO9001 CE
Tipo: Horizontal
Garantía: 13 meses
Voltaje: Según el requisito de los clientes
Color: Según el requisito de los clientes
Servicio post-venta: Disponible
Marca:WMTCNC
El cabezal del husillo es de construcción robusta e incorpora cojinetes de precisión para un soporte sólido. Tanto si se trata de rectificado de diámetro exterior, orificios interiores o caras frontales, la precisión es excelente.

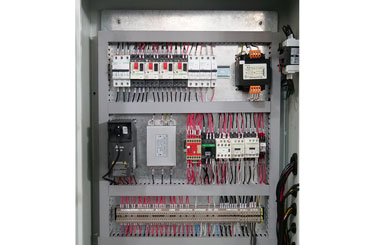

Caja eléctrica importada de alta calidad. Alto rendimiento con características a prueba de polvo y larga vida útil.

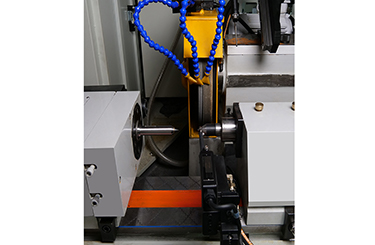

Contrapunto

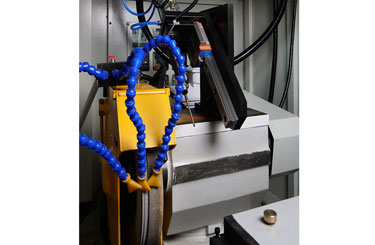

Cabezal de rueda
El contrapunto de alta rigidez se bloquea de forma estable al carro, y el eje del tubo central superior se acciona hidráulicamente para facilitar la sujeción y descarga de la pieza de trabajo.
El bastidor de la rueda de rectificado es una estructura de caja, con cojinetes de presión dinámica y estática en su interior.
Especificación
Especificaciones
MA1320H×500/750
Diámetro de rectificado (diámetro exterior) con luneta fija mín./máx.
8/60 mm
Sin luneta fija mín./máx.
8/200 mm
(Diámetro interior) sin luneta fija mín./máx.
/
Con luneta fija mín./máx.
/
Rectificado máx.
50mm
Longitud máx. de rectificado (diámetro exterior)
500/750 mm
(Diámetro interior)
/
Altura del centro
135mm
Distancia entre centros
500/750 mm
Dimensiones de la muela (diámetro exterior × ancho × largo)
Max. Φ400×50×Φ203 mm, Min. Φ300×50×Φ203 mm
Velocidad periférica de la muela abrasiva
35m/s
Velocidad del husillo del cabezal de muela
1670r/min
Tamaño de la muela del accesorio de rectificado interno
/
Avance rápido y retirada del cabezal de muela
50mm
Potencia total del motor
5.43kW
Dimensiones totales (L × W × H)
2500×1800×1650mm / 3000×1800×1650mm
Peso de la máquina
3040kg/3540kg
Características principales
La rectificadora cilíndrica MA1320H se desarrolla a partir de las ventajas profesionales de fabricación de los modelos M130H y M1420H, mejorando así su capacidad como rectificadora de servicio pesado. Ofrece una alta precisión de corte, gran rigidez y alta eficiencia. Es adecuada para el rectificado de piezas cilíndricas y cónicas.
La rectificadora cilíndrica cuenta con motores independientes para accionar la pieza de trabajo, la muela cilíndrica, la muela interior, la bomba de aceite y la bomba de refrigeración.
El movimiento longitudinal de la mesa se realiza mediante transmisión hidráulica de velocidad variable continua, aunque también puede operarse manualmente mediante volante. La mesa utiliza un sistema de lubricación por orificios con compensación de descarga.
El avance transversal del cabezal de la muela puede ajustarse finamente mediante alimentación hidráulica con ciclos rápidos y automáticos, y también puede operarse manualmente mediante dos volantes para ajustar el espesor.
El diámetro del eje principal del cabezal de la muela ha sido incrementado, al igual que la potencia del motor; además, el aumento de temperatura del depósito de aceite del cabezal es bajo, lo que permite una alta velocidad de rectificado.
