Description

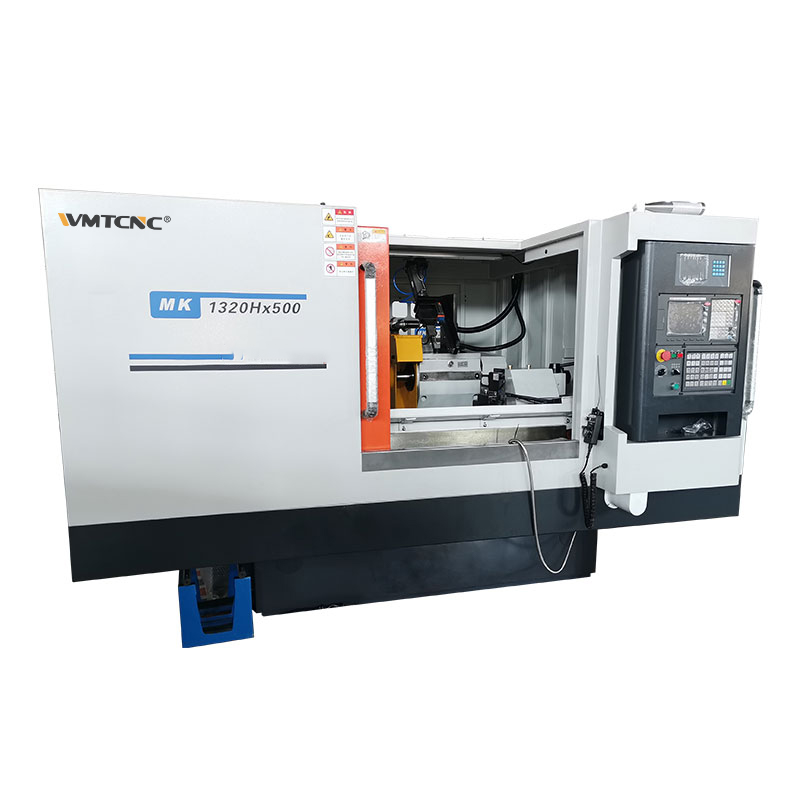

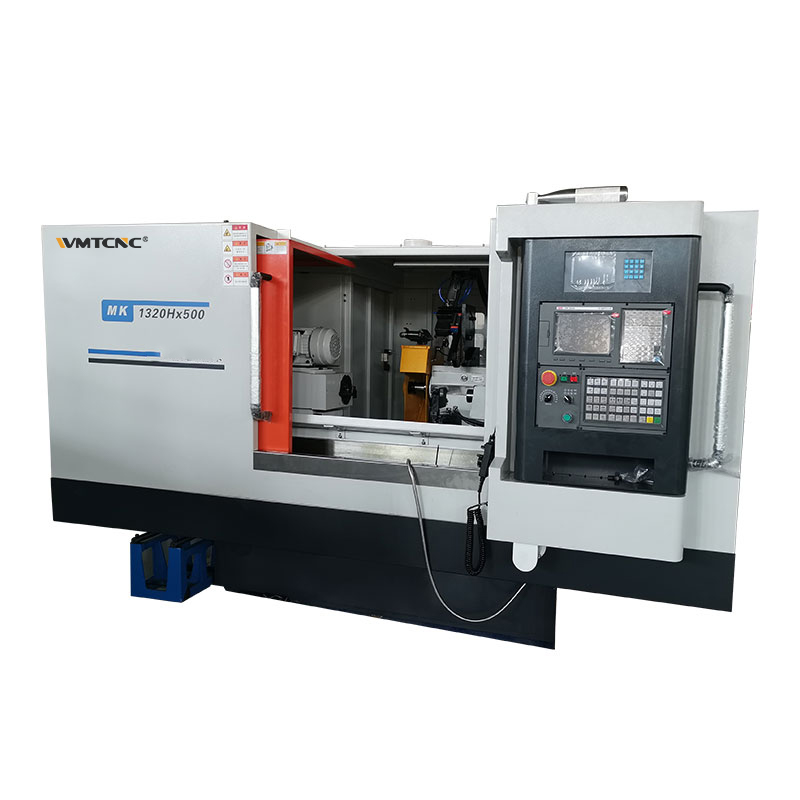

Especificaciones de la rectificadora cilíndrica MK1320Hx500
| Especificación | MK1320H×500 |
| Diámetros de rectificado con luneta (D.E.) | 8/60mm |
| Diámetros de rectificado sin luneta (D.E.) | 8/200mm |
| Peso máximo de la pieza | 50kg |
| Longitud de rectificado externa | 500mm |
| Altura del centro | 135mm |
| Distancia entre centros | 500mm |
| Tamaño de la muela externa | MaxΦ400x50xΦ203mm; MinΦ280x50x203mm |
| Velocidad periférica de la muela | 38m/s |
| Velocidad del husillo del cabezal de la muela | 1670r/min |
| Avance rápido y retroceso del cabezal de la muela | 25mm |
| Centro del cabezal y contrapunto | MT4 |
| Velocidad de la mesa de trabajo | 0.1~4m/min |
| Recorrido máximo de la mesa | 600mm |
| Rango de giro de la mesa de trabajo | 5~+7° |
| Potencia total del motor | 5.625kw |
| Peso de la máquina | 2500kg |
| Redondez del D.E. | 1.5μm |
| Rugosidad superficial | Ra0.32um |
| Uniformidad del diámetro en sección longitudinal | 5μm |
| Redondez del D.E. por mandril | 2.5μm |
Características principales de la rectificadora cilíndrica
1. El sistema eléctrico es controlado por HNC-180GCE y el sistema ejecutivo es accionado por el servo driver CNC y el servo motor. El desplazamiento longitudinal de la mesa de trabajo y el desplazamiento transversal del cabezal de la rueda que con la alta precisión de entrada se realizan por los servomotores a través de la transmisión de husillo de bolas.
2. Con la pantalla táctil y la interfaz hombre-máquina, la máquina es fácil de operar. Con otros sistemas y configurado en línea instrumento de medición automática también puede ser basedon las necesidades del usuario.
3. La máquina rectificadora cilíndrica CNC es simple y fácil de operar. Después de un simple entrenamiento, puede ser operado fácilmente. Mediante el establecimiento de los parámetros de rectificado longitudinal o rectificado por inmersión a través de la pantalla táctil, se realiza un rectificado automático para las diferentes piezas de trabajo.
4.Con la función de parada de la mesa de trabajo, la máquina puede rectificar más de un muñón de una pieza de trabajo de forma automática. El parámetro de proceso de más de un muñón se puede ajustar discrecionalmente para el rectificado largo de rectificado por penetración. Con la función de reavivado y compensación de la muela automáticamente.
5.El husillo de la cabeza de la rueda está soportado por tres cojinetes hidrodinámicos, y el cojinete hidrodinámico-estático de alta precisión también está disponible para el usuario.
6.Lubricación de las partes móviles de la máquina de acuerdo con el diseño del programa.
7. Lubricación automática de todas las partes móviles.contrapunto tiene dos maneras:hidráulico y manual.

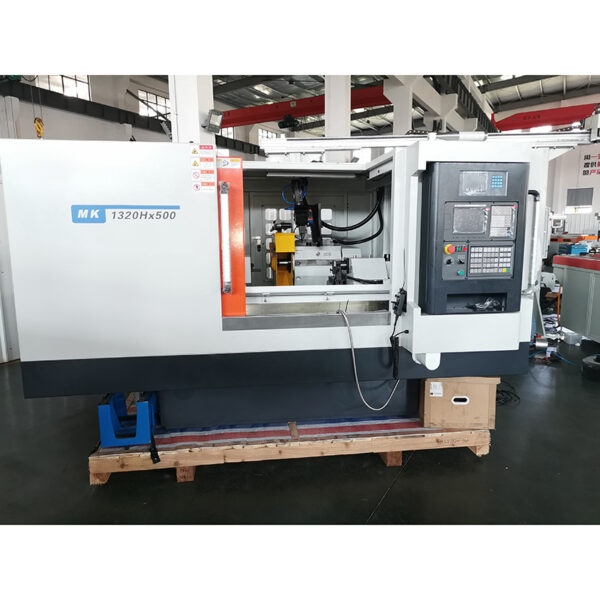

Detalles de la máquina rectificadora cilíndrica
