Description

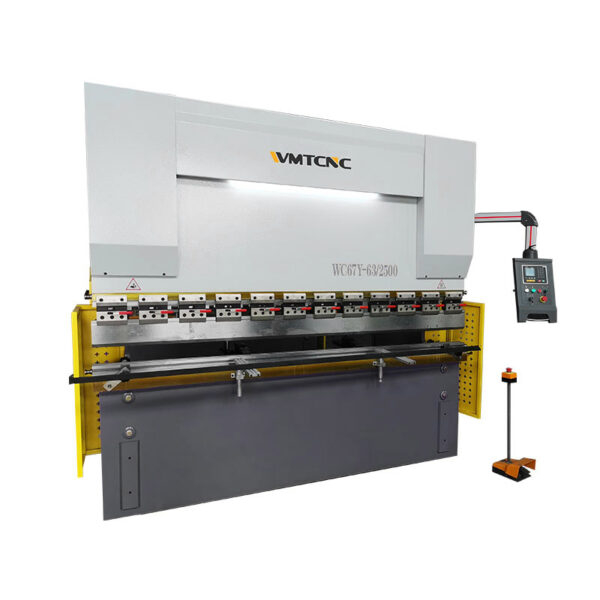

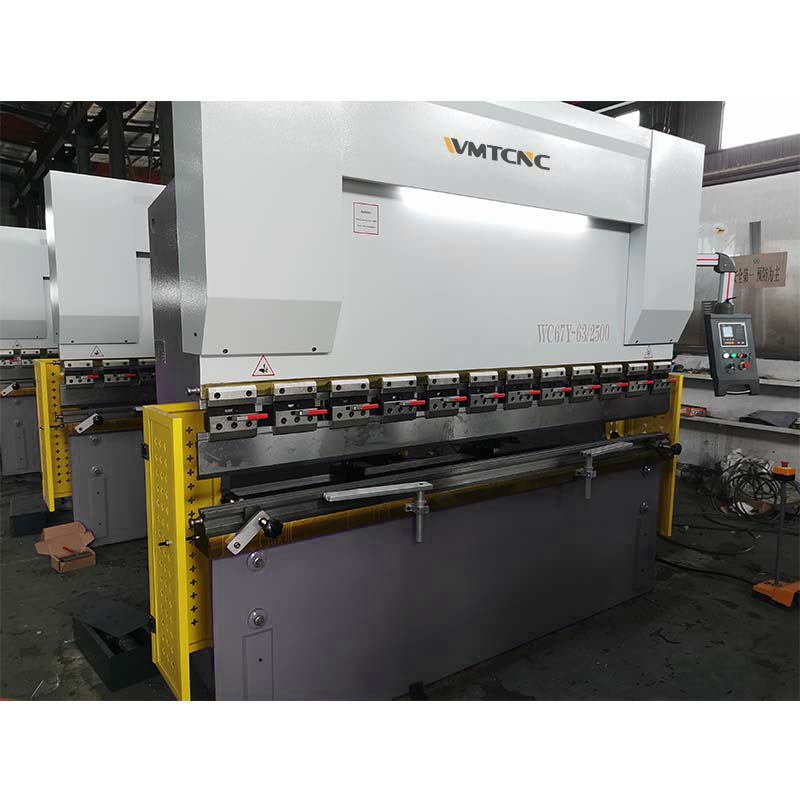

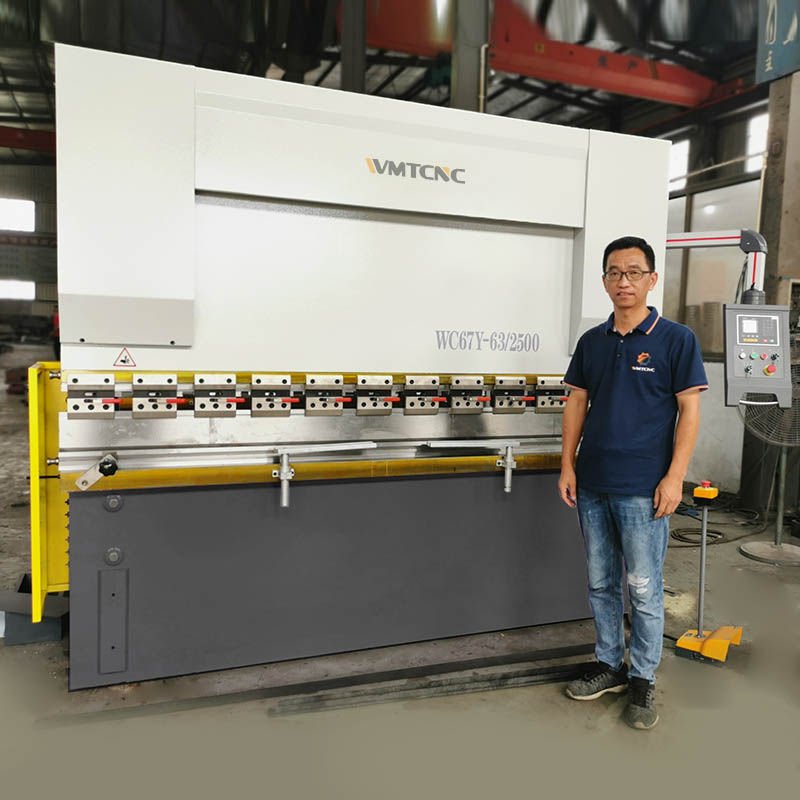

La prensa hidráulica WC67Y-63X2500 es una máquina dobladora de metal de alto rendimiento, ideal para doblar y dar forma con precisión a placas de metal. Cuenta con un robusto sistema hidráulico con cilindros de aceite dobles, que proporciona la fuerza necesaria para un doblado preciso. El avanzado sistema de control incluye un tope trasero numérico y opciones de programación para un funcionamiento eficiente y preciso. Esta prensa plegadora está diseñada para ofrecer una alta eficiencia y facilidad de uso, con una excelente estabilidad y una presión de plegado uniforme durante todo el proceso. Ideal para la industria metalúrgica, la WC67Y-63X2500 es la solución perfecta para la fabricación de chapas metálicas de alta precisión.
Especificaciones
| Modelo | Presión nominal | Longitud de la mesa de trabajo | Distancia entre montantes | Profundidad de garganta | Carrera | Altura abierta | Potencia del motor |
| WC67Y/K-30/1600 | 300 kN | 1600 mm | 1250 mm | 200 mm | 90 mm | 300 mm | 4 kw |
| WC67Y/K-40/2000 | 400 kN | 2000 mm | 1650 mm | 250 mm | 100 mm | 330 mm | 5.5 kw |
| WC67Y/K-40/2500 | 400 kN | 2500 mm | 2100 mm | 250 mm | 100 mm | 330 mm | 5.5 kw |
| WC67Y/K-63/2500 | 630 kN | 2500 mm | 2100 mm | 250 mm | 120 mm | 340 mm | 5.5 kw |
| WC67Y/K-63/3200 | 630 kN | 3200 mm | 2450 mm | 250 mm | 120 mm | 340 mm | 5.5 kw |
| WC67Y/K-80/2500 | 800 kN | 2500 mm | 2100 mm | 250 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-80/3200 | 800 kN | 3200 mm | 2450 mm | 250 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/2500 | 1000 kN | 2500 mm | 2100 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/3200 | 1000 kN | 3200 mm | 2450 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/4000 | 1000 kN | 4000 mm | 3090 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/2500 | 1250 kN | 2500 mm | 2100 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/3200 | 1250 kN | 3200 mm | 2450 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/4000 | 1250 kN | 4000 mm | 3090 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-160/3200 | 1600 kN | 3200 mm | 2450 mm | 320 mm | 180 mm | 440 mm | 11 kw |
| WC67Y/K-160/4000 | 1600 kN | 4000 mm | 3090 mm | 320 mm | 180 mm | 440 mm | 11 kw |
| WC67Y/K-200/3200 | 2000 kN | 3200 mm | 2450 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-200/4000 | 2000 kN | 4000 mm | 3090 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-200/6000 | 2000 kN | 6000 mm | 4800 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-250/3200 | 2500 kN | 3200 mm | 2450 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-250/4000 | 2500 kN | 4000 mm | 3090 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-250/6000 | 2500 kN | 6000 mm | 4800 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-300/3200 | 3000 kN | 3200 mm | 2530 mm | 400 mm | 250 mm | 500 mm | 22 kw |
| WC67Y/K-300/4000 | 3000 kN | 4000 mm | 3090 mm | 400 mm | 250 mm | 535 mm | 22 kw |
| WC67Y/K-300/6000 | 3000 kN | 6000 mm | 4800 mm | 400 mm | 250 mm | 535 mm | 22 kw |
| WC67Y/K-400/4000 | 4000 kN | 4000 mm | 3090 mm | 400 mm | 320 mm | 600 mm | 22 kw |
| WC67Y/K-400/6000 | 4000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 37 kw |
| WC67Y/K-500/4000 | 5000 kN | 4000 mm | 3100 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-500/6000 | 5000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-600/4000 | 6000 kN | 4000 mm | 6200 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-600/6000 | 6000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 45 kw |
Características
1. Diseñada con sistemas CAD, CAE y CAM, lo que garantiza la máxima resistencia y rigidez en todos los componentes para mejorar el rendimiento y la durabilidad.
2. Los ingenieros utilizan SolidWorks paramétrico en 3D, análisis FEM (método de elementos finitos), DOE (diseño de experimentos) y evaluaciones estáticas/mecánicas para garantizar una ingeniería precisa y un funcionamiento óptimo de la máquina.
3. El cuerpo de la máquina es un conjunto soldado monobloque de acero de alta calidad, lo que garantiza la integridad estructural. Después de la soldadura, el cuerpo se somete a un proceso de fresado para garantizar una precisión equilibrada y un acabado de alta calidad.
4.Coronación mecánica o hidráulica opcional: la máquina cuenta con opciones de coronación mecánica e hidráulica, que mejoran la precisión de doblado de las piezas de trabajo y garantizan resultados uniformes en toda la longitud de doblado.

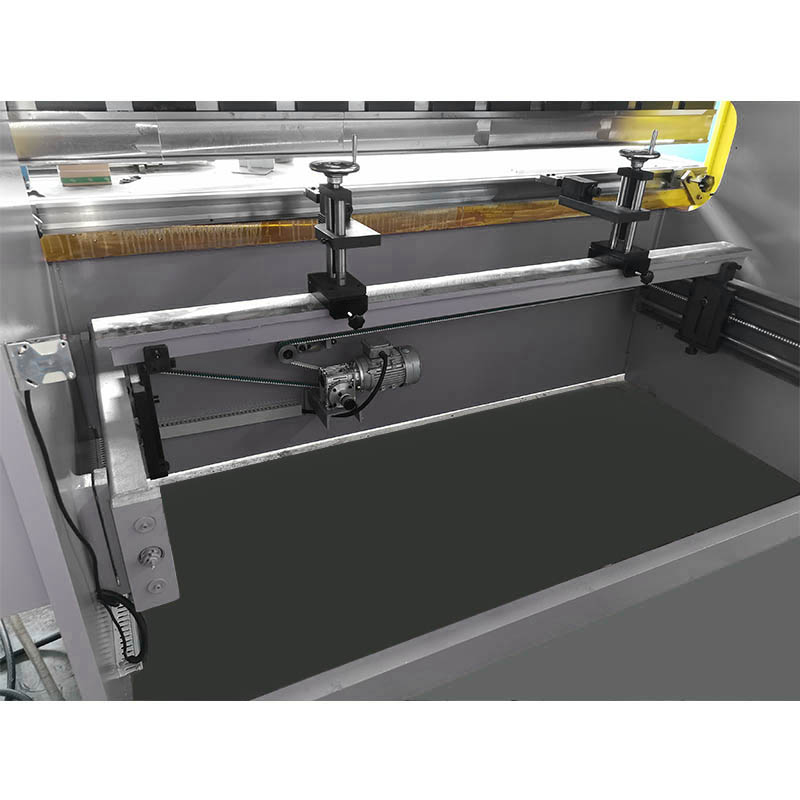

5.La carrera de la viga de doblado y la distancia del tope trasero se pueden ajustar con un motor, lo que ofrece una mayor flexibilidad y precisión durante el funcionamiento.

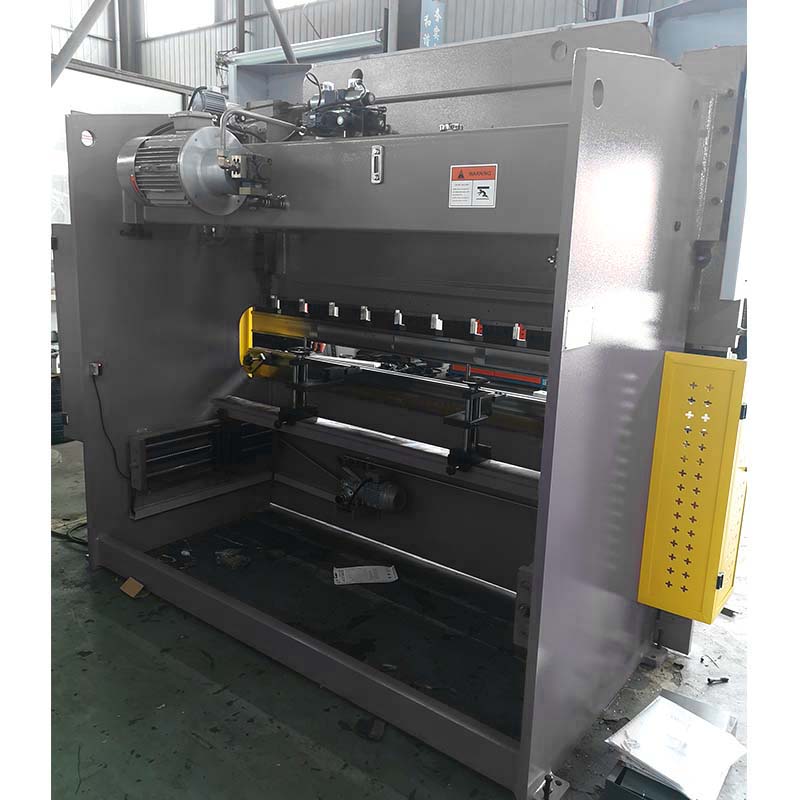

Detalles de la máquina
 |
 |
| Motor Siemens | Bomba de engranajes |
 |
 |

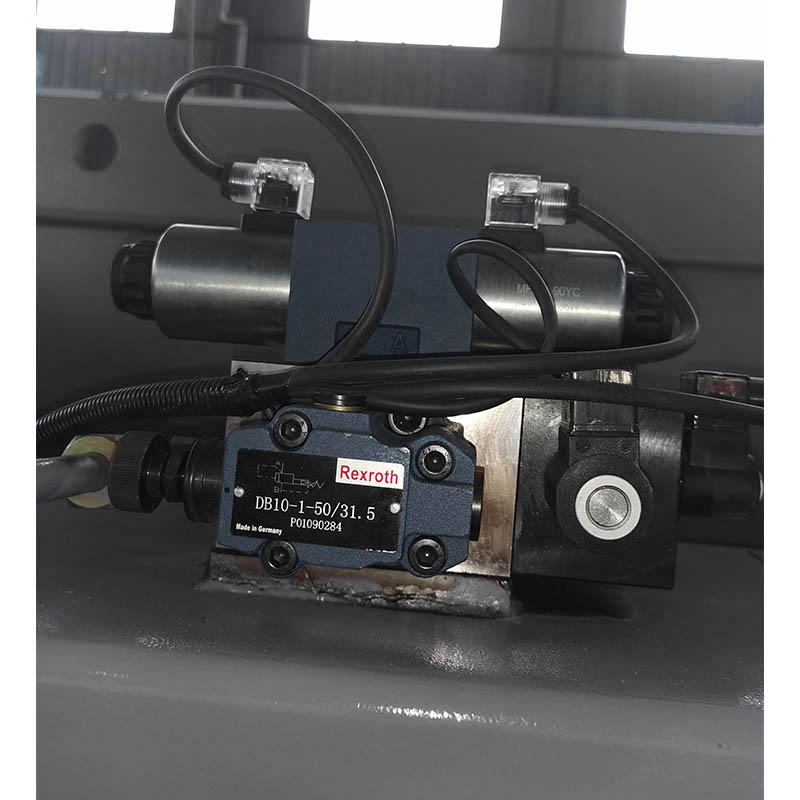

| Válvula hidráulica | Contraguía HIWIN |
 |
 |
| Matrices y moldes | Herramienta de liberación rápida |
 |
 |
| Cortina de luz de seguridad | Protector de seguridad |
