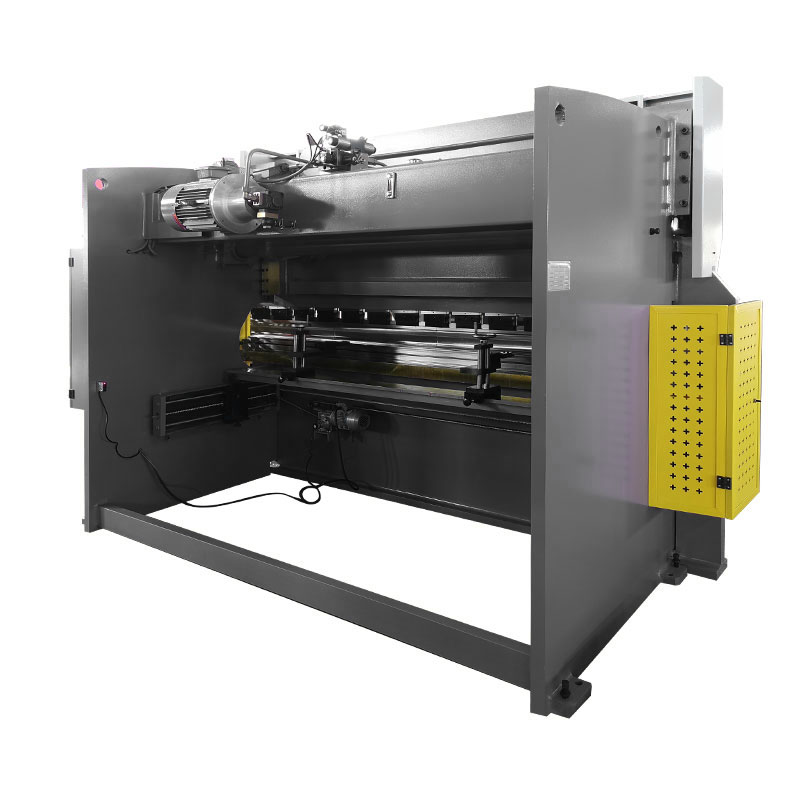

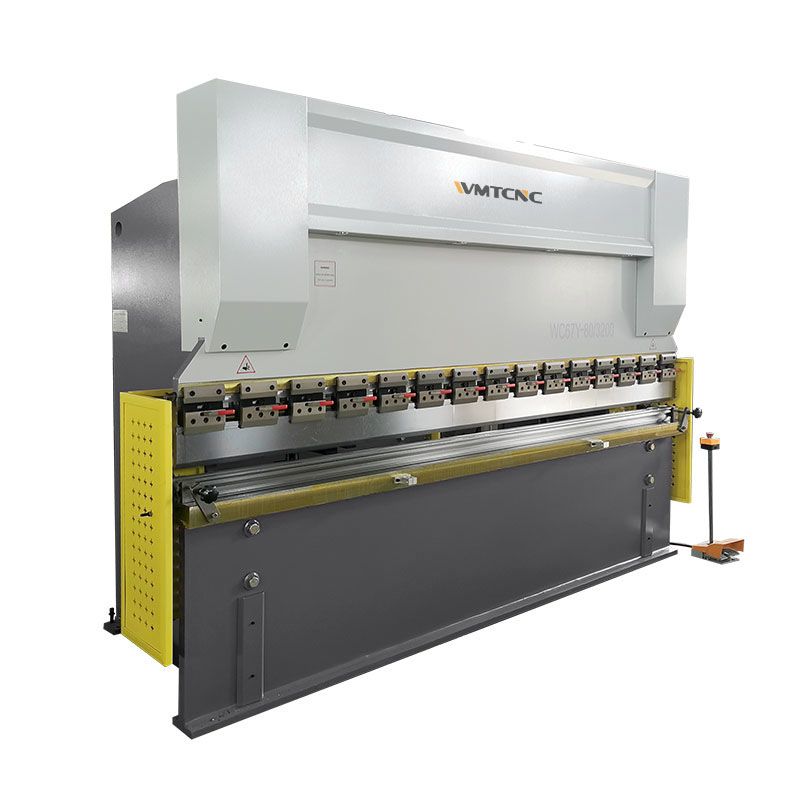

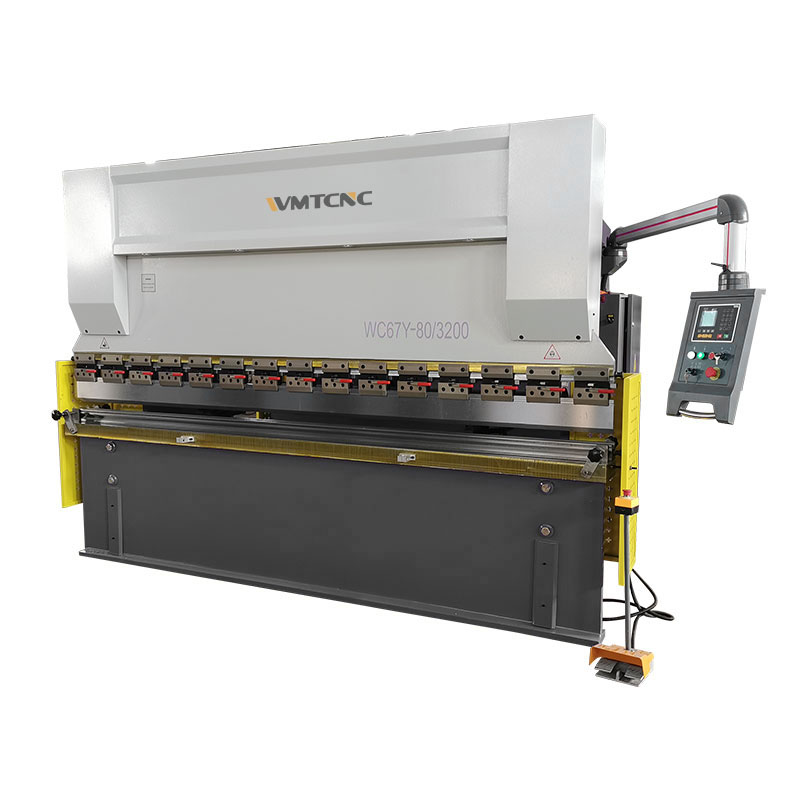

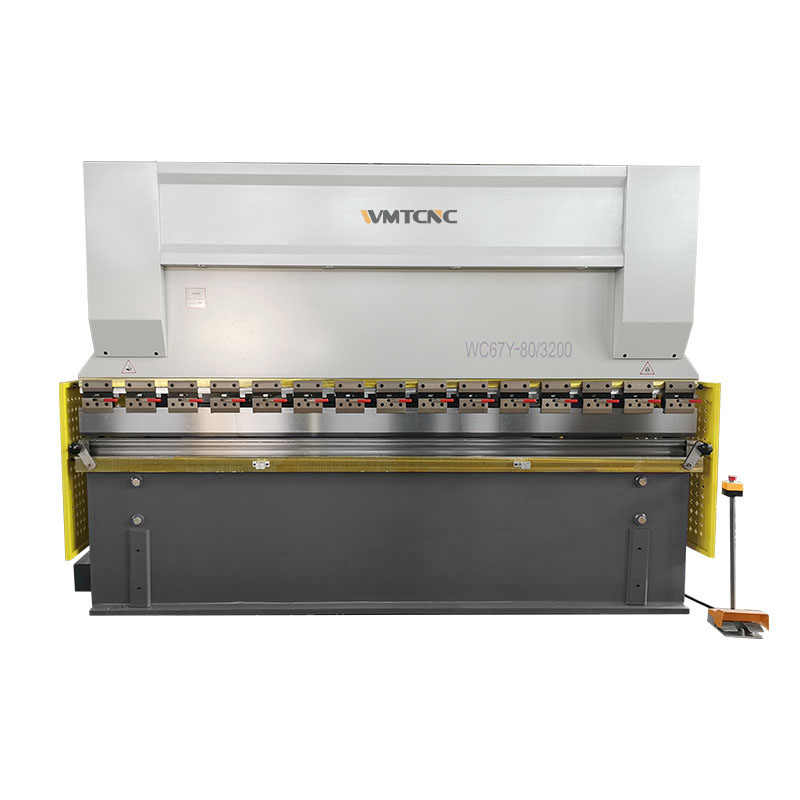

La prensa plegadora hidráulica para chapa WC67Y-80X3200 es una solución duradera y precisa para el plegado de chapas metálicas de tamaño mediano. Con una fuerza de plegado de 80 toneladas y una longitud de trabajo de 3200 mm, es ideal para procesar piezas de chapa metálica largas con gran precisión y consistencia.

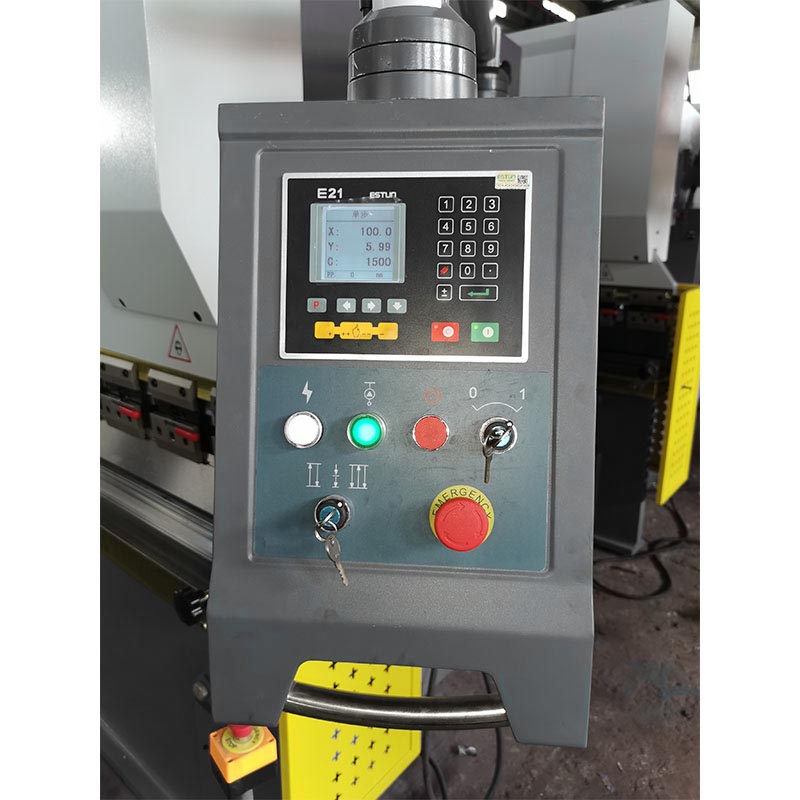

Diseñada con un bastidor de acero soldado de alta resistencia y un avanzado sistema hidráulico, esta prensa plegadora garantiza rigidez, fiabilidad y estabilidad a largo plazo. La máquina es compatible con el control digital E21 o las actualizaciones del sistema CNC, lo que permite una programación eficiente en varios pasos para la producción en serie. Diseñada para ofrecer flexibilidad, satisface las necesidades de industrias como la automotriz, la aeroespacial, la fabricación de electrodomésticos y los talleres de fabricación de metales.
Especificaciones
| Modelo | Presión nominal | Longitud de la mesa de trabajo | Distancia entre montantes | Profundidad de garganta | Carrera | Altura abierta | Potencia del motor |
| WC67Y/K-30/1600 | 300 kN | 1600 mm | 1250 mm | 200 mm | 90 mm | 300 mm | 4 kw |
| WC67Y/K-40/2000 | 400 kN | 2000 mm | 1650 mm | 250 mm | 100 mm | 330 mm | 5.5 kw |
| WC67Y/K-40/2500 | 400 kN | 2500 mm | 2100 mm | 250 mm | 100 mm | 330 mm | 5.5 kw |
| WC67Y/K-63/2500 | 630 kN | 2500 mm | 2100 mm | 250 mm | 120 mm | 340 mm | 5.5 kw |
| WC67Y/K-63/3200 | 630 kN | 3200 mm | 2450 mm | 250 mm | 120 mm | 340 mm | 5.5 kw |
| WC67Y/K-80/2500 | 800 kN | 2500 mm | 2100 mm | 250 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-80/3200 | 800 kN | 3200 mm | 2450 mm | 250 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/2500 | 1000 kN | 2500 mm | 2100 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/3200 | 1000 kN | 3200 mm | 2450 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/4000 | 1000 kN | 4000 mm | 3090 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/2500 | 1250 kN | 2500 mm | 2100 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/3200 | 1250 kN | 3200 mm | 2450 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/4000 | 1250 kN | 4000 mm | 3090 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-160/3200 | 1600 kN | 3200 mm | 2450 mm | 320 mm | 180 mm | 440 mm | 11 kw |
| WC67Y/K-160/4000 | 1600 kN | 4000 mm | 3090 mm | 320 mm | 180 mm | 440 mm | 11 kw |
| WC67Y/K-200/3200 | 2000 kN | 3200 mm | 2450 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-200/4000 | 2000 kN | 4000 mm | 3090 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-200/6000 | 2000 kN | 6000 mm | 4800 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-250/3200 | 2500 kN | 3200 mm | 2450 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-250/4000 | 2500 kN | 4000 mm | 3090 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-250/6000 | 2500 kN | 6000 mm | 4800 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-300/3200 | 3000 kN | 3200 mm | 2530 mm | 400 mm | 250 mm | 500 mm | 22 kw |
| WC67Y/K-300/4000 | 3000 kN | 4000 mm | 3090 mm | 400 mm | 250 mm | 535 mm | 22 kw |
| WC67Y/K-300/6000 | 3000 kN | 6000 mm | 4800 mm | 400 mm | 250 mm | 535 mm | 22 kw |
| WC67Y/K-400/4000 | 4000 kN | 4000 mm | 3090 mm | 400 mm | 320 mm | 600 mm | 22 kw |
| WC67Y/K-400/6000 | 4000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 37 kw |
| WC67Y/K-500/4000 | 5000 kN | 4000 mm | 3100 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-500/6000 | 5000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-600/4000 | 6000 kN | 4000 mm | 6200 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-600/6000 | 6000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 45 kw |
Características
1. Sistema hidráulico resistente: equipado con un sistema de control hidráulico integrado para un rendimiento fluido y confiable.
2. Estructura robusta: bastidor de acero soldado de alta resistencia con tratamiento de alivio de tensiones para una rigidez y durabilidad excelentes.
3. Funcionamiento fácil de usar: el sistema de control digital o CNC permite una programación sencilla, una configuración rápida y una producción eficiente.
4. Garantía de seguridad: incluye protección con cortina de luz y sistema de parada de emergencia para proteger a los operadores.

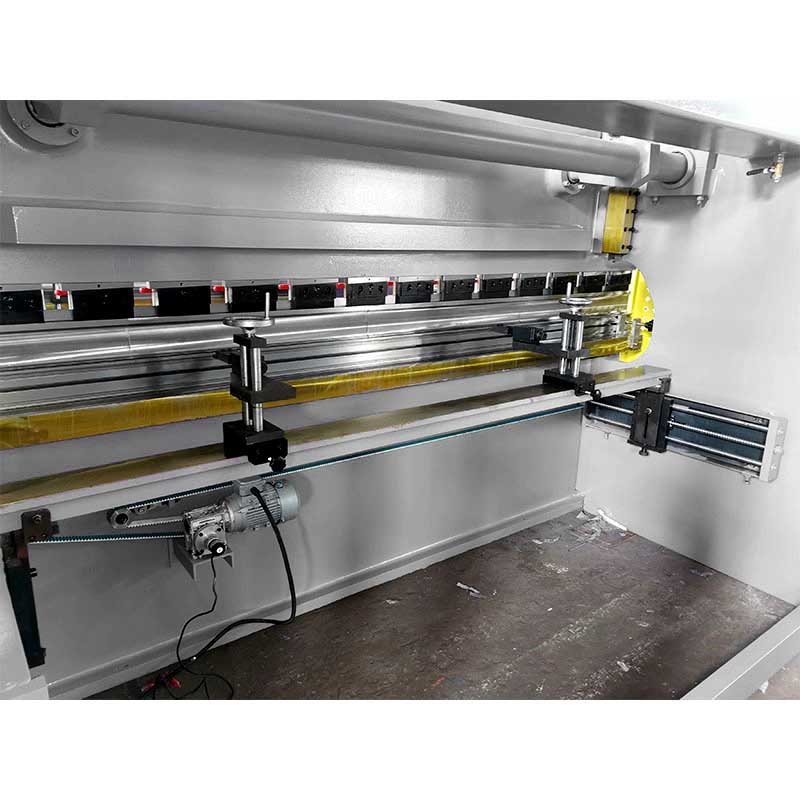

5. Opciones personalizables: disponible con actualizaciones CNC, herramientas especiales y sistemas de tope trasero automatizados para necesidades de producción específicas.
Detalles de la máquina
 |
 |

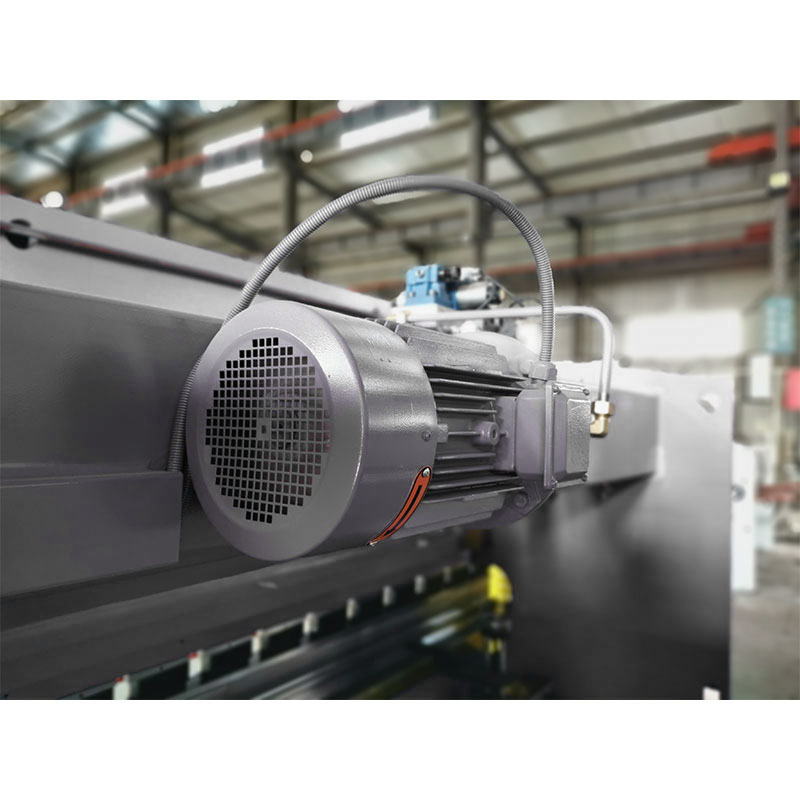

| Motor Siemens | Bomba de engranajes |
 |
 |

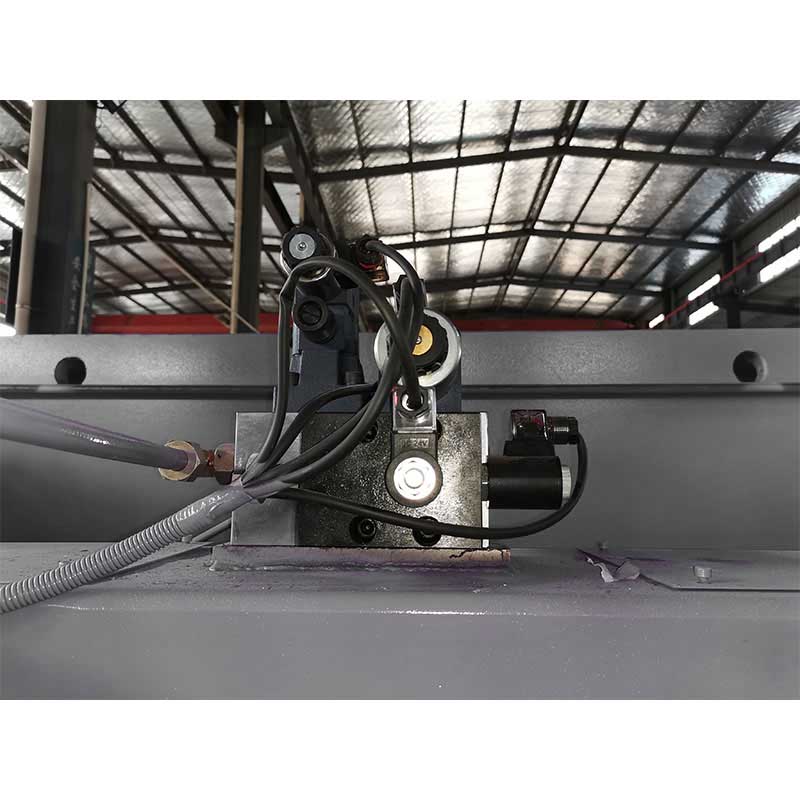

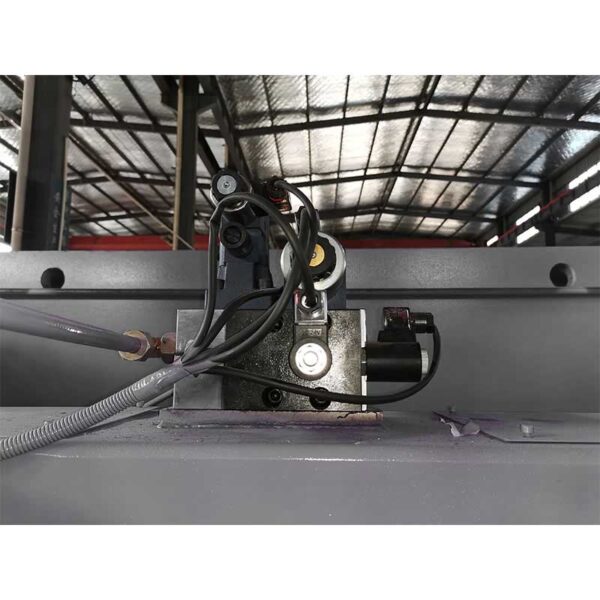

| Válvula hidráulica | Contraguía HIWIN |
 |
 |
| Matrices y moldes | Herramienta de liberación rápida |
 |
 |
| Cortina de luz de seguridad | Protector de seguridad |
