Description

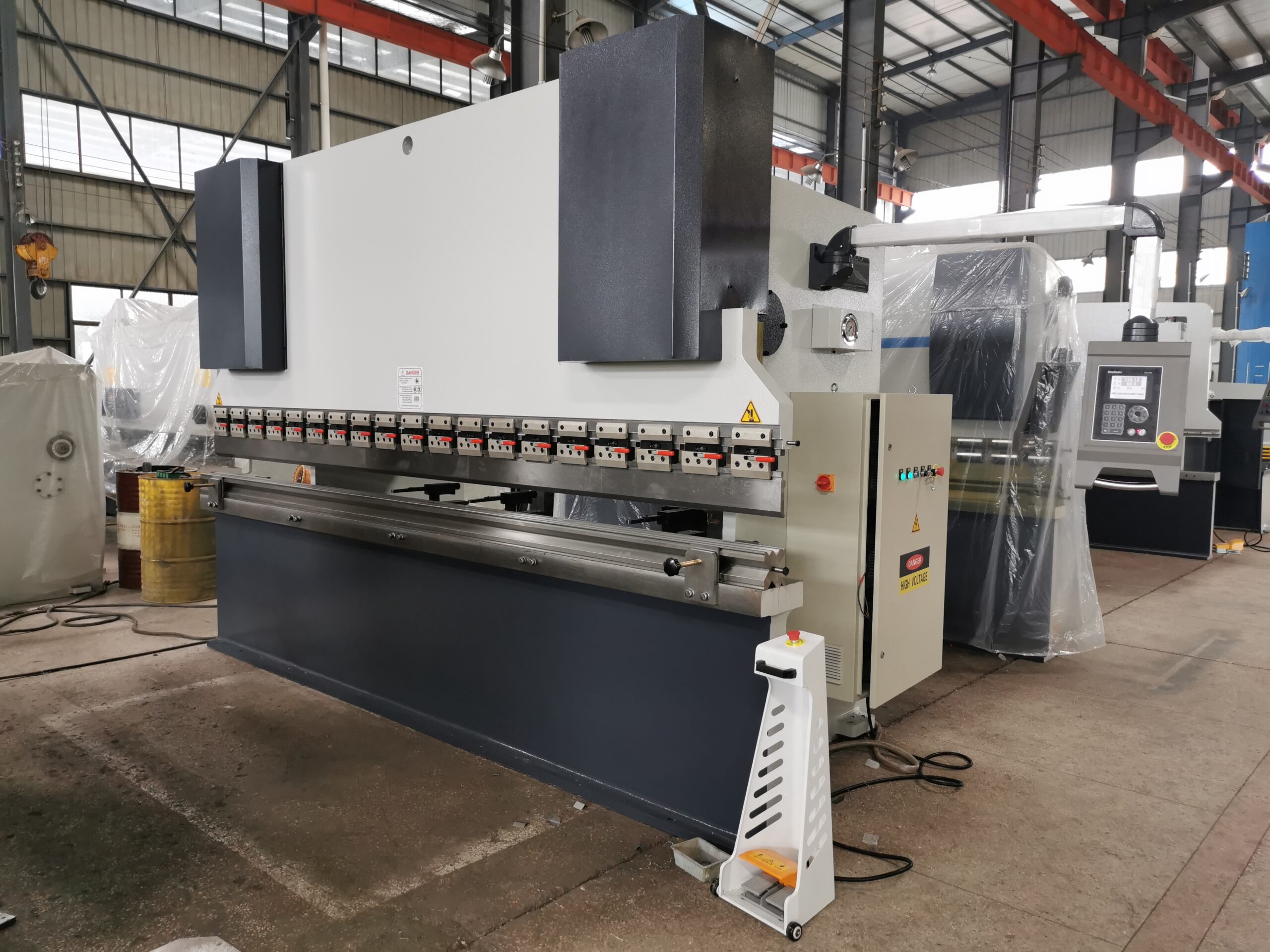

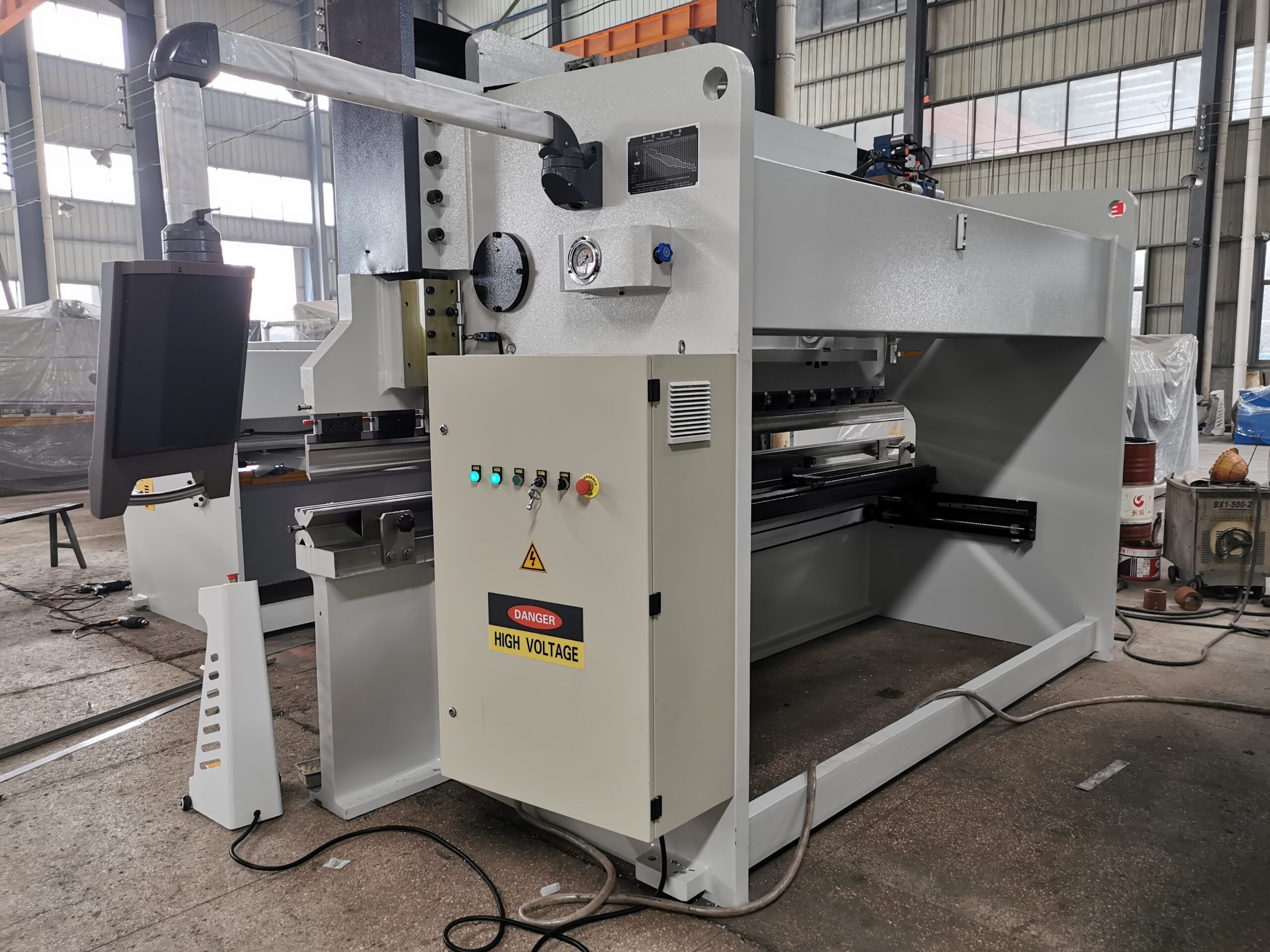

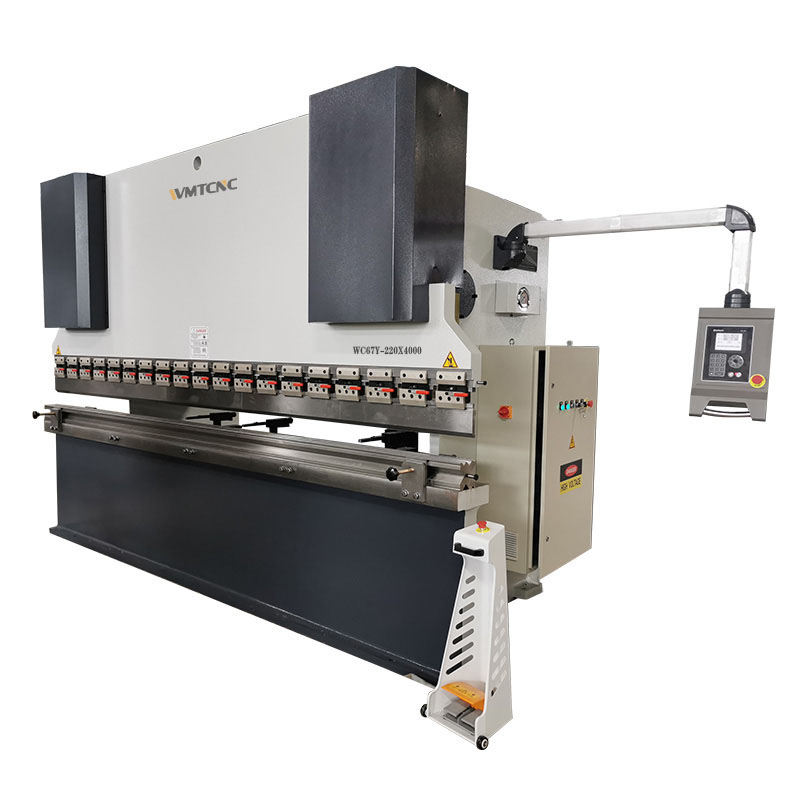

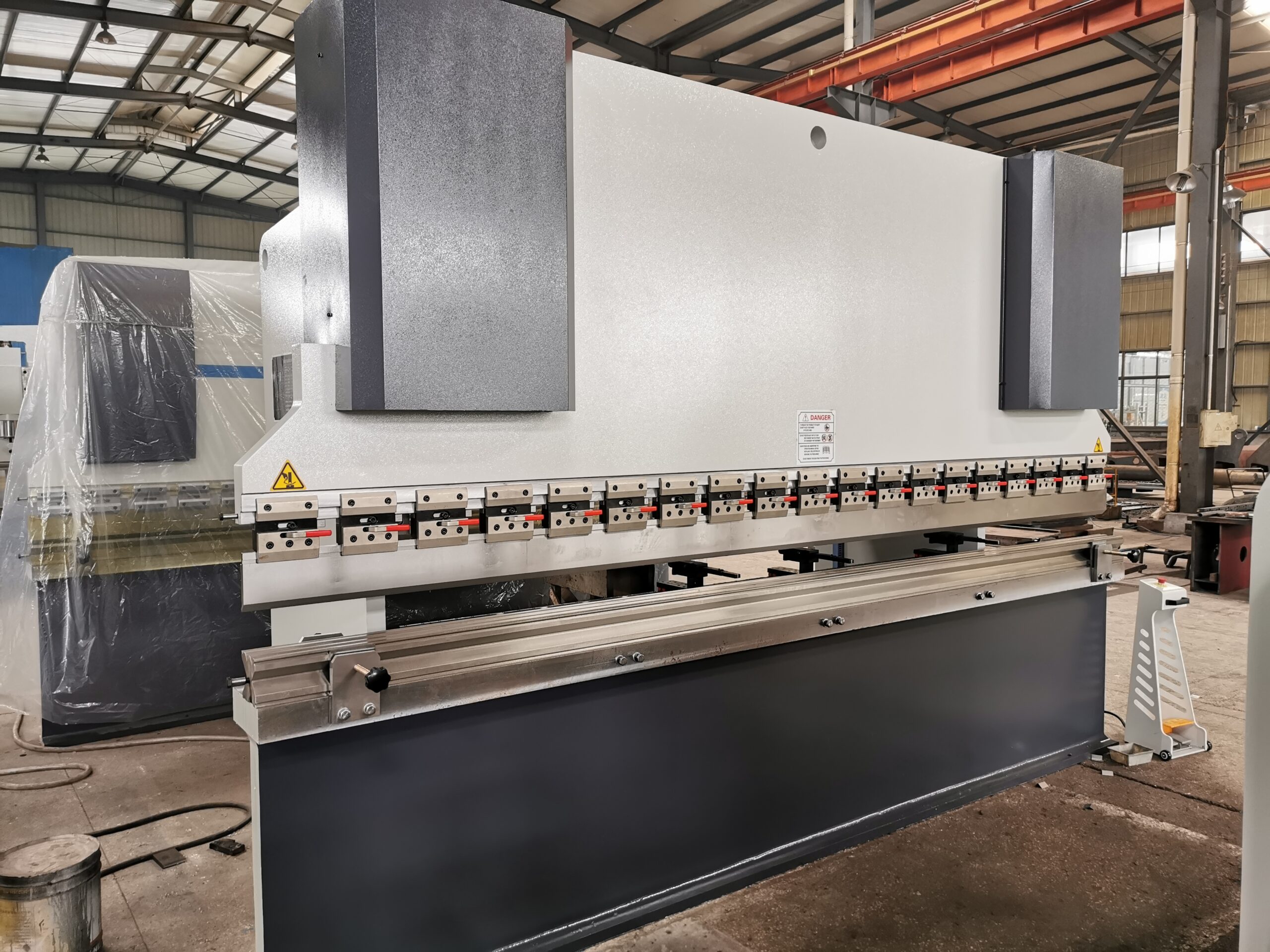

La prensa hidráulica WC67Y-220X4000 es una solución de doblado de alta resistencia diseñada para ofrecer una precisión y una resistencia excepcionales. Diseñada con una fuerza de doblado de 220 toneladas y una mesa de trabajo de 4000 mm de longitud, esta máquina es capaz de manejar con eficiencia chapas metálicas de gran formato y placas de acero gruesas.
Sus cilindros hidráulicos sincronizados garantizan un movimiento preciso y una distribución equilibrada de la fuerza en toda la pieza de trabajo. La estructura reforzada del bastidor proporciona una excelente resistencia a la torsión y a las vibraciones, lo que garantiza un rendimiento constante incluso bajo la carga máxima.
En función de las necesidades de producción, la máquina puede configurarse con controles NC básicos o sistemas CNC avanzados, lo que permite el posicionamiento automatizado, programas de plegado de varios pasos y una mayor eficiencia en el flujo de trabajo. Esta prensa plegadora es ideal para talleres de fabricación de metales, proyectos de construcción, equipos energéticos y fabricación industrial a gran escala, donde tanto la fiabilidad como la productividad son fundamentales.
Especificaciones
| Modelo | Presión nominal | Longitud de la mesa de trabajo | Distancia entre montantes | Profundidad de garganta | Carrera | Altura abierta | Potencia del motor |
| WC67Y/K-30/1600 | 300 kN | 1600 mm | 1250 mm | 200 mm | 90 mm | 300 mm | 4 kw |
| WC67Y/K-40/2000 | 400 kN | 2000 mm | 1650 mm | 250 mm | 100 mm | 330 mm | 5.5 kw |
| WC67Y/K-40/2500 | 400 kN | 2500 mm | 2100 mm | 250 mm | 100 mm | 330 mm | 5.5 kw |
| WC67Y/K-63/2500 | 630 kN | 2500 mm | 2100 mm | 250 mm | 120 mm | 340 mm | 5.5 kw |
| WC67Y/K-63/3200 | 630 kN | 3200 mm | 2450 mm | 250 mm | 120 mm | 340 mm | 5.5 kw |
| WC67Y/K-80/2500 | 800 kN | 2500 mm | 2100 mm | 250 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-80/3200 | 800 kN | 3200 mm | 2450 mm | 250 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/2500 | 1000 kN | 2500 mm | 2100 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/3200 | 1000 kN | 3200 mm | 2450 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-100/4000 | 1000 kN | 4000 mm | 3090 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/2500 | 1250 kN | 2500 mm | 2100 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/3200 | 1250 kN | 3200 mm | 2450 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-125/4000 | 1250 kN | 4000 mm | 3090 mm | 320 mm | 120 mm | 380 mm | 7.5 kw |
| WC67Y/K-160/3200 | 1600 kN | 3200 mm | 2450 mm | 320 mm | 180 mm | 440 mm | 11 kw |
| WC67Y/K-160/4000 | 1600 kN | 4000 mm | 3090 mm | 320 mm | 180 mm | 440 mm | 11 kw |
| WC67Y/K-200/3200 | 2000 kN | 3200 mm | 2450 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-200/4000 | 2000 kN | 4000 mm | 3090 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-200/6000 | 2000 kN | 6000 mm | 4800 mm | 350 mm | 200 mm | 465 mm | 15 kw |
| WC67Y/K-250/3200 | 2500 kN | 3200 mm | 2450 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-250/4000 | 2500 kN | 4000 mm | 3090 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-250/6000 | 2500 kN | 6000 mm | 4800 mm | 400 mm | 250 mm | 500 mm | 18.5 kw |
| WC67Y/K-300/3200 | 3000 kN | 3200 mm | 2530 mm | 400 mm | 250 mm | 500 mm | 22 kw |
| WC67Y/K-300/4000 | 3000 kN | 4000 mm | 3090 mm | 400 mm | 250 mm | 535 mm | 22 kw |
| WC67Y/K-300/6000 | 3000 kN | 6000 mm | 4800 mm | 400 mm | 250 mm | 535 mm | 22 kw |
| WC67Y/K-400/4000 | 4000 kN | 4000 mm | 3090 mm | 400 mm | 320 mm | 600 mm | 22 kw |
| WC67Y/K-400/6000 | 4000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 37 kw |
| WC67Y/K-500/4000 | 5000 kN | 4000 mm | 3100 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-500/6000 | 5000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-600/4000 | 6000 kN | 4000 mm | 6200 mm | 400 mm | 300 mm | 600 mm | 45 kw |
| WC67Y/K-600/6000 | 6000 kN | 6000 mm | 4800 mm | 400 mm | 300 mm | 600 mm | 45 kw |
Características
1. Estructura totalmente soldada en acero y eliminación de tensiones por vibración, alta resistencia mecánica y buena rigidez.
2. Accionamiento hidráulico superior, ajuste de presión continuo y anillos de sellado de alta calidad importados del extranjero para garantizar la fiabilidad de las máquinas herramienta.
3. Tope mecánico y barra de torsión de acero para mantener la sincronización y la alta precisión.

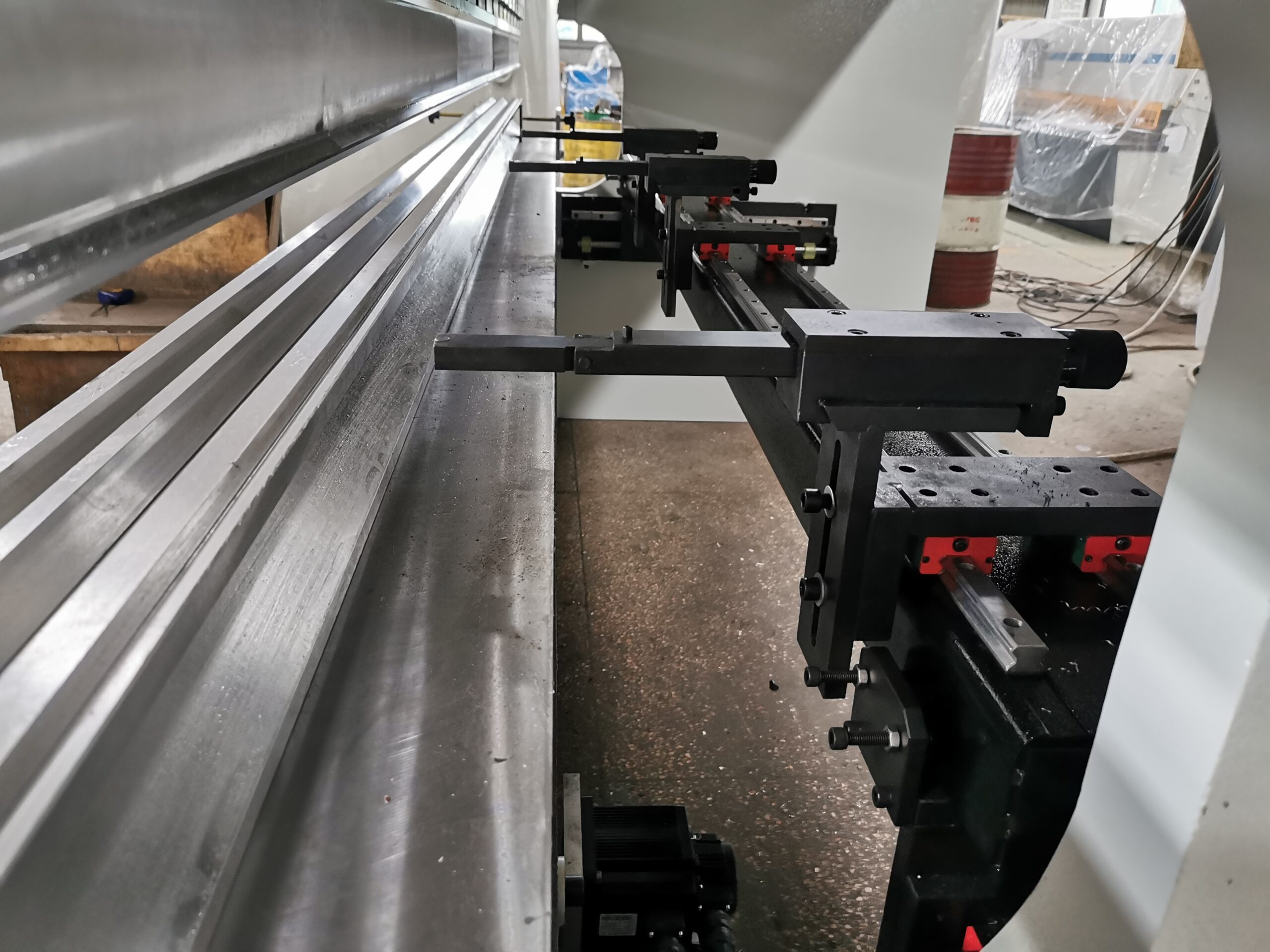

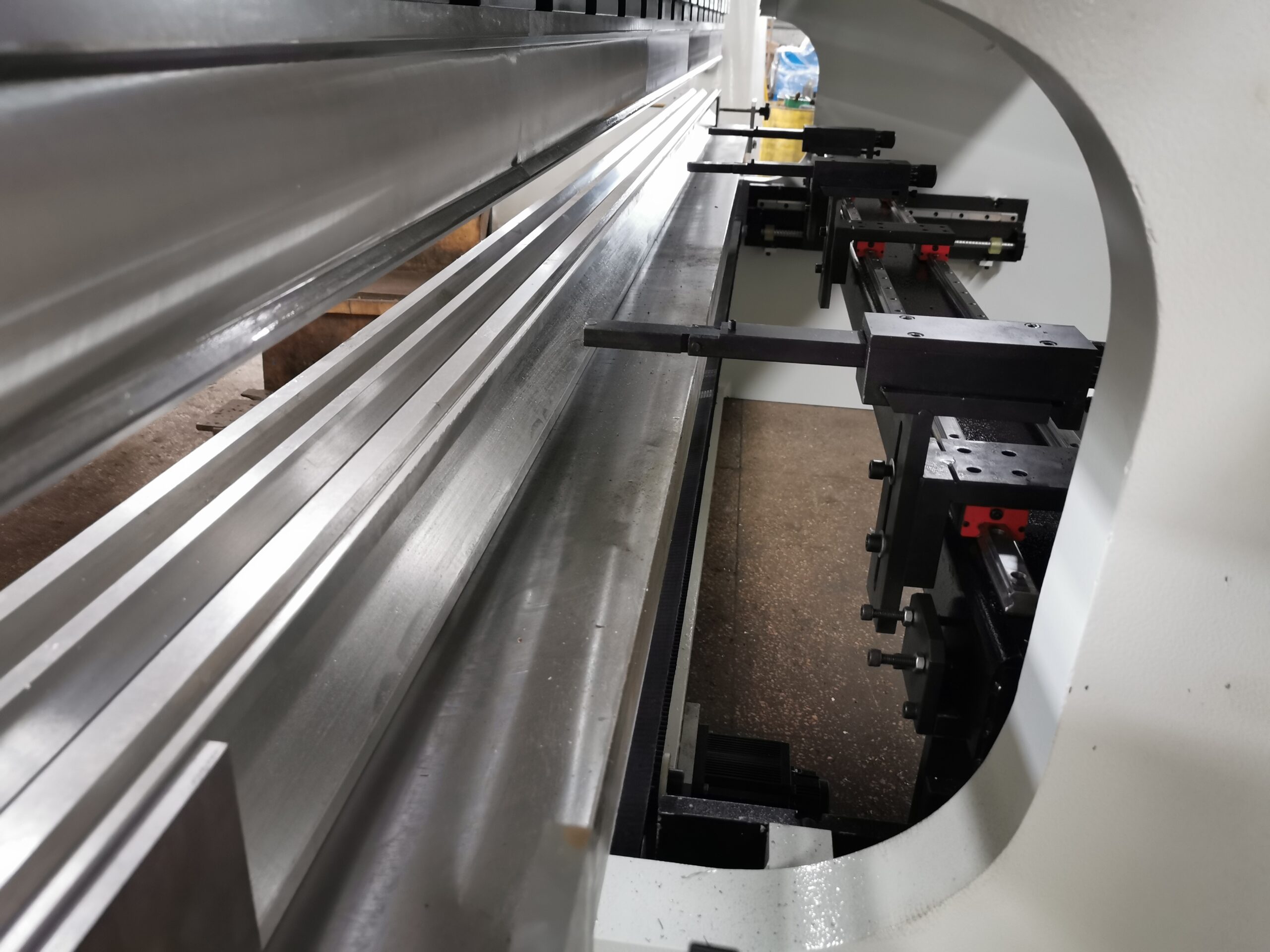

4. La carrera y la distancia del tope trasero se ajustan mediante el motor y se regulan manualmente, y el ajuste se muestra en medidores digitales.
5. Se proporciona un dispositivo de compensación de deflexión para la matriz superior (la matriz inferior es opcional para presiones superiores a 250 T).
6. Se han diseñado una valla de seguridad y un enclavamiento eléctrico para la máquina con el fin de garantizar la seguridad de funcionamiento.
Detalles de la máquina
 |
 |
| Motor Siemens | Bomba de engranajes |
 |
 |
| Válvula hidráulica | Contraguía HIWIN |
 |
 |

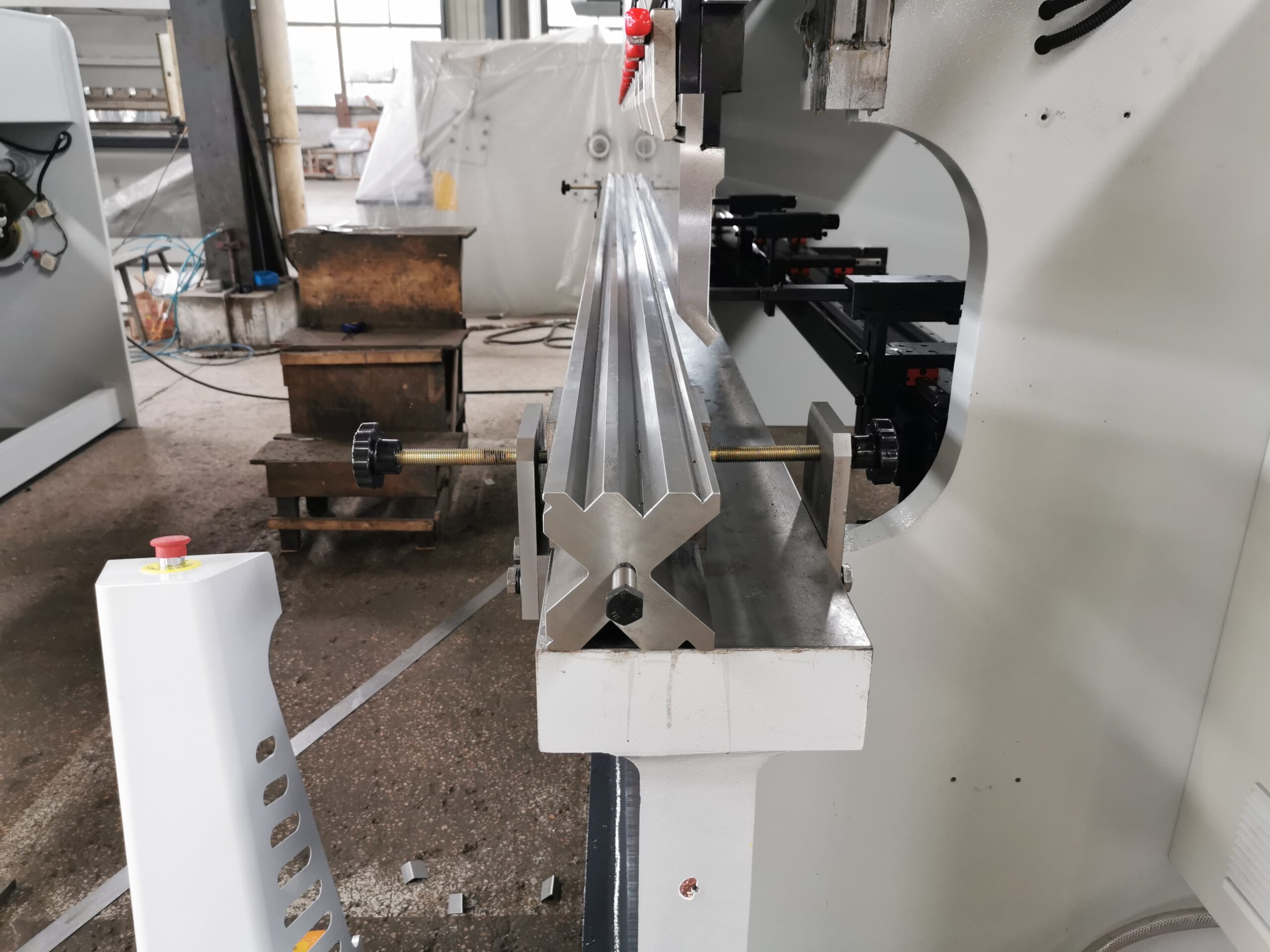

| Matrices y moldes | Herramienta de liberación rápida |
 |
 |
| Cortina de luz de seguridad | Protector de seguridad |
