Description

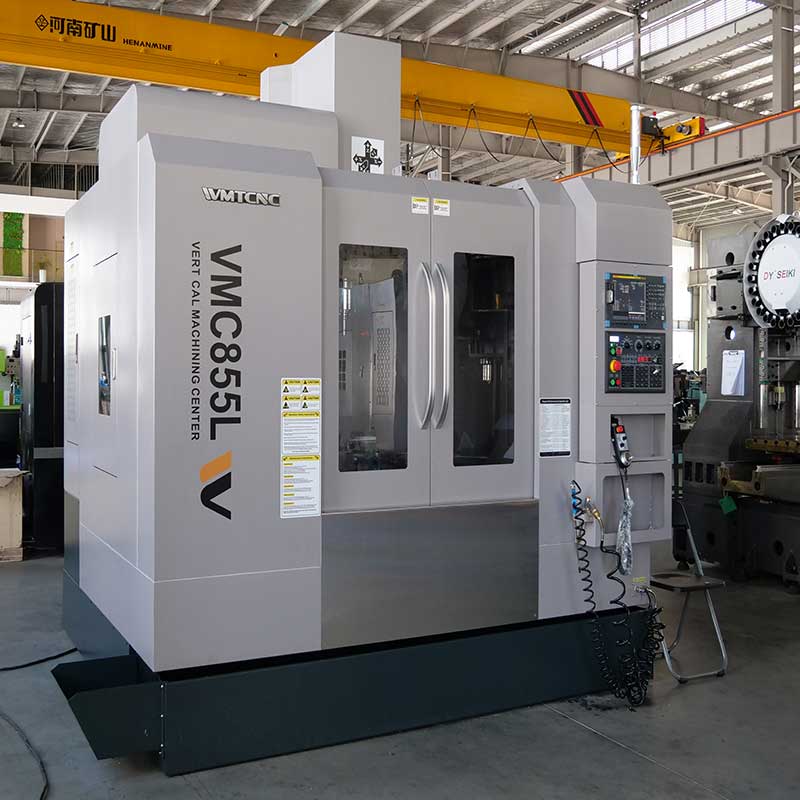

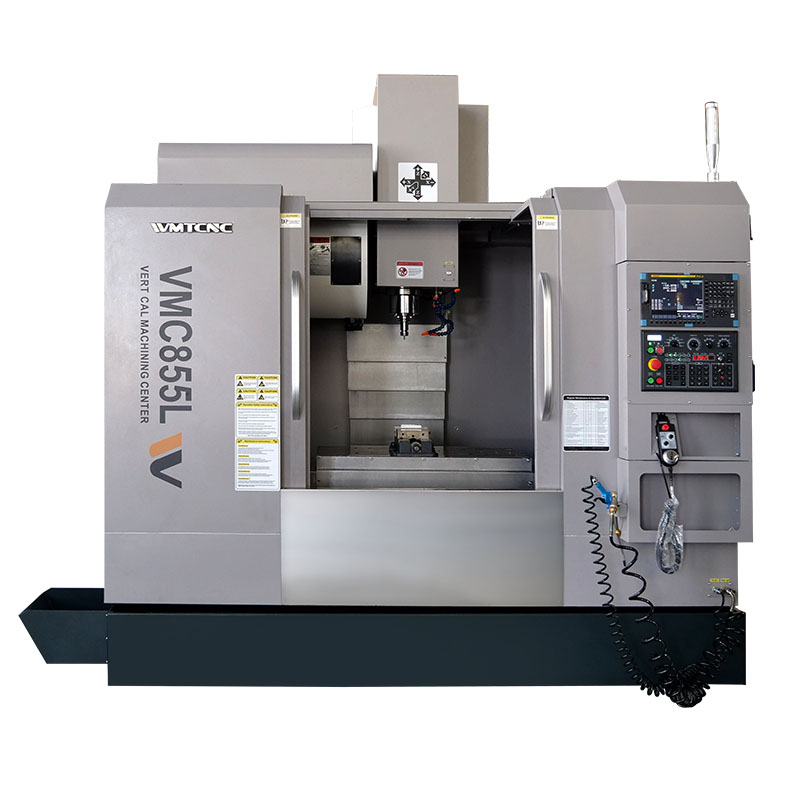

El centro de mecanizado vertical VMC855L es una fresadora CNC de alto rendimiento diseñada para ofrecer precisión y eficiencia industriales. Con una mesa de trabajo de gran tamaño, una estructura rígida tipo caja y un sistema de husillo mejorado, garantiza una excelente estabilidad de corte y precisión de mecanizado incluso en operaciones pesadas.
Con su mesa giratoria de 4º eje opcional, la VMC855L permite el mecanizado multilateral en una sola configuración, lo que reduce significativamente los tiempos de ciclo y el reposicionamiento manual. Las guías lineales de alta velocidad, los husillos de bolas de precisión y un potente sistema de accionamiento del husillo proporcionan un rendimiento constante y de alta velocidad para piezas complejas en las industrias automotriz, aeroespacial, de fabricación de moldes y metalurgia en general.
Tanto si produce moldes, componentes de motores o accesorios de precisión, la VMC855L ofrece una fiabilidad, una productividad y un valor de mecanizado a largo plazo superiores.
Detalles de la Máquina
 |
 |

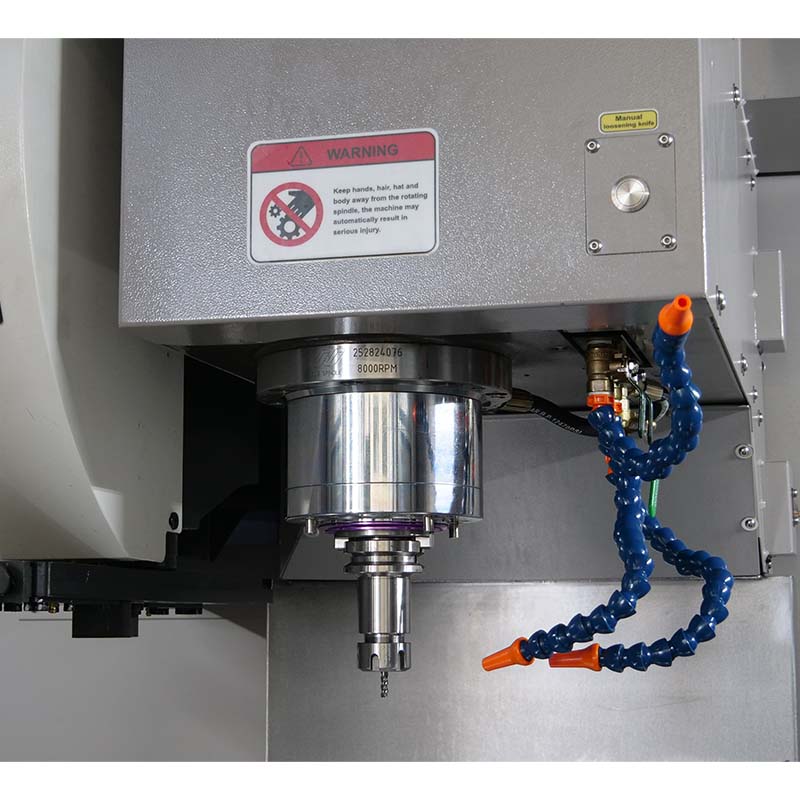

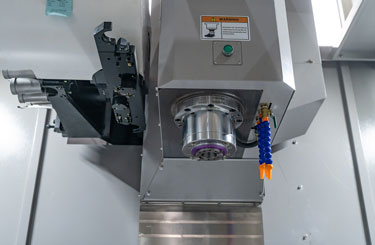

| Husillo de Taiwán |
Taiwán ATC |
| Husillo original. Estructura simple y compacta. Alta eficiencia y alta precisión. Bajo nivel de ruido y baja vibración. Conicidad del husillo: BT40. Velocidad máxima del husillo: 8000rpm, 10000rpm y 12000rpm opcionales. |

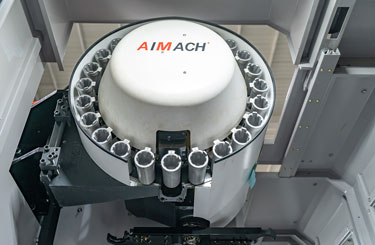

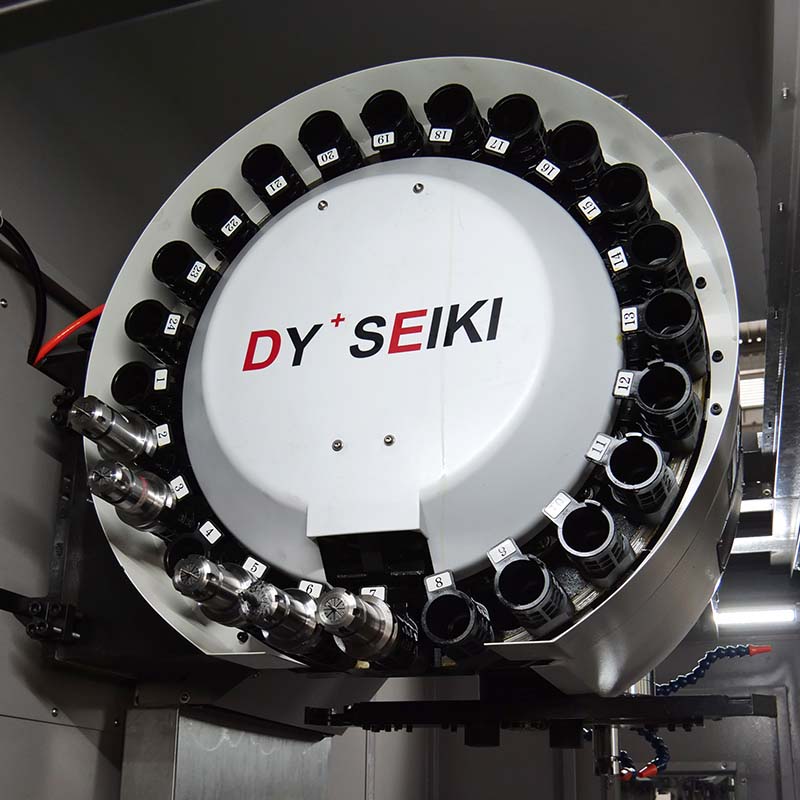

24 uds. Disco Tipo ATC |
 |
 |

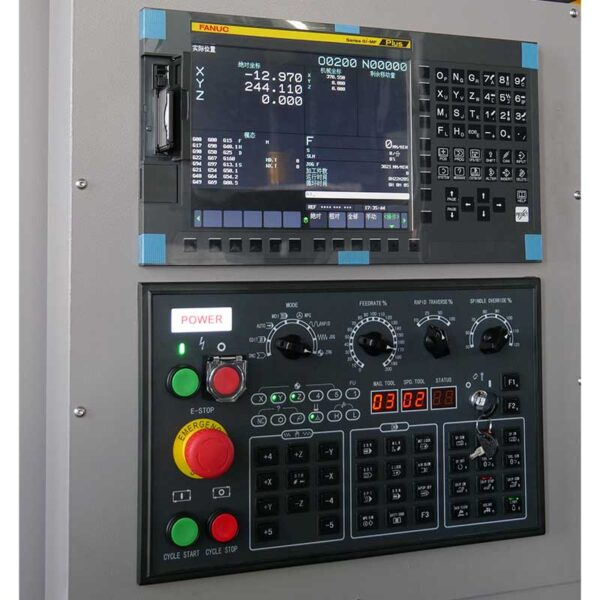

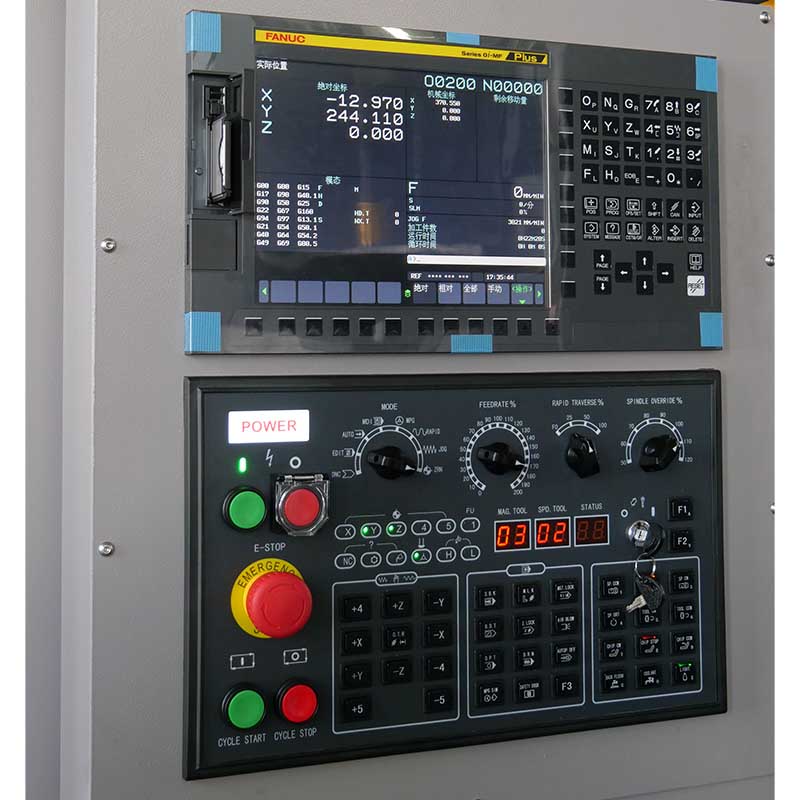

| Sistema de Control CNC |

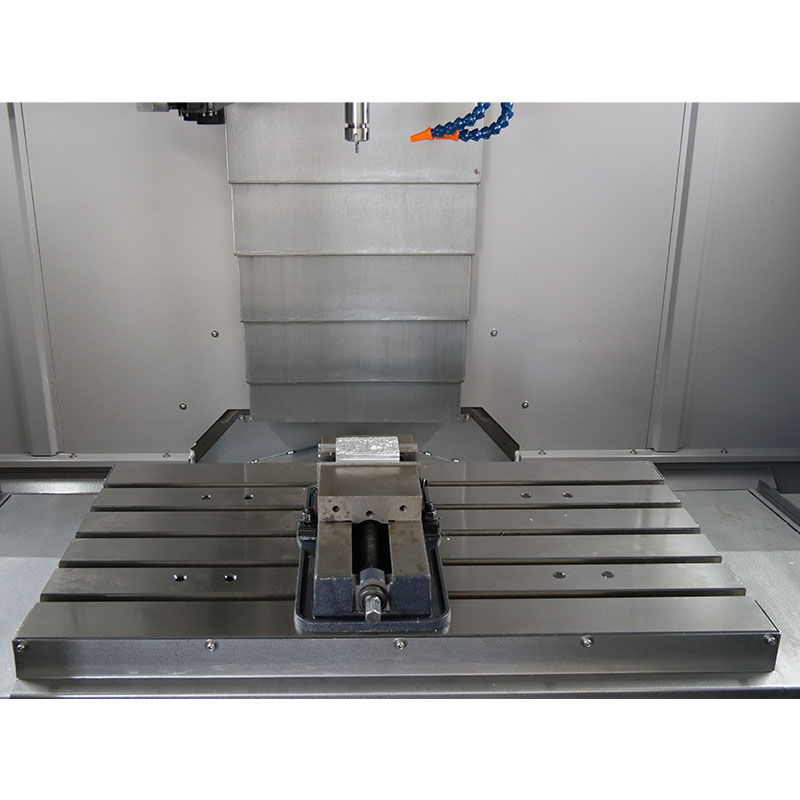

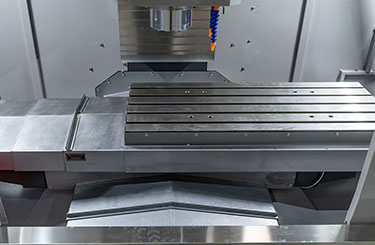

Mesa de Trabajo |
| Se puede seleccionar el sistema de control CNC, GSK/SimenS/FANUC/MITSUBISHI. |
Proceso de temple de alta frecuencia. Mejora la resistencia, la dureza y la resistencia al desgaste. Prolonga la vida útil. |
 |
 |

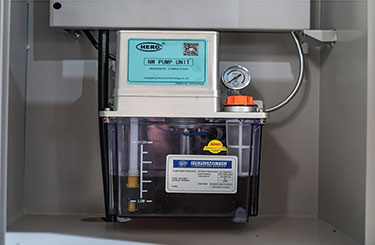

| Sistema de Lubricación |

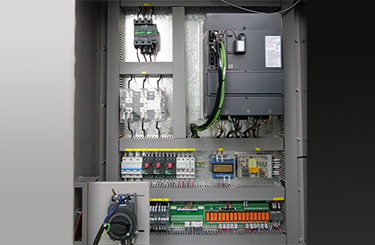

Armario Eléctrico |
| Cronometrado, cuantitativo, preciso y eficaz. Lubricar eficazmente todas las piezas de la máquina herramienta. |
La disposición de la línea es ordenada, y el mantenimiento es seguro y sencillo. |
 |
 |

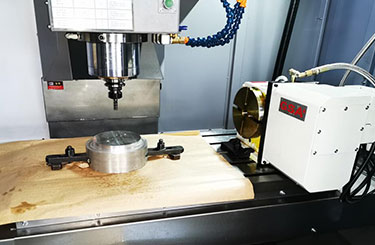

| Mesa Rotray CNC de 4 Ejes |

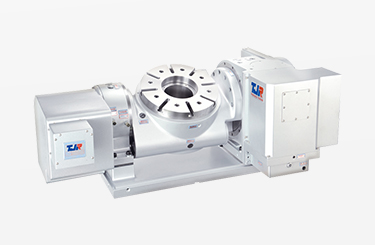

Mesa Giratoria de Cinco Ejes |
| Especial para mecanizado de poliedros, 4 ejes trabajando simultáneamente. Ahorro de tiempo y alta eficiencia. |
El centro de mecanizado de 5 ejes (mesa giratoria) es adecuado para piezas complejas, multiproceso y de alta precisión. Podemos confirmarle si necesita añadir un 5º eje. |
Especificación
| Especificaciones |
VMC855L |
| Dimensiones del banco de trabajo |
550×1000mm |
| Recorrido izquierda-derecha (X) |
800mm |
| Recorrido adelante-atrás (Y) |
550mm |
| Recorrido vertical (Z) |
550mm |
| Capacidad de carga del banco de trabajo |
500KG |
| Ranuras en T del banco de trabajo (número – tamaño × separación) |
5-18×90 |
| Distancia desde el centro del husillo hasta el bloque deslizante del riel guía de la columna |
590mm |
| Distancia desde la cara del husillo hasta la superficie del banco de trabajo |
120-670mm |
| Conicidad del husillo |
BT40/Ø150 |
| Velocidad del husillo |
8000 (Belt) r/min |
| Parámetros del motor principal |
7.5KW |
| Especificaciones del husillo de bolas de los ejes X/Y/Z |
4016 |
| Velocidad de avance rápido de los ejes X/Y/Z |
32/32/32 m/min |
| Especificaciones de la guía de rodillos de los ejes X/Y/Z |
X: RGH35HA
Y/Z: RGW45HC |
| Especificaciones del acoplamiento de los ejes X/Y/Z |
X/Y/Z: BK3-150 |
| Método de conexión del motor X/Y/Z |
Direct connection |
| Cargador de herramientas de disco |
BT40/24T |
| Precisión de posicionamiento de los ejes X/Y/Z |
0.008mm |
| Repetibilidad de los ejes X/Y/Z |
0.005mm |
| Peso neto de la máquina |
5500kg |
| Dimensiones |
2800×2300×2300mm |
Ventajas De La Actualización
- El intercambiador de calor se ha actualizado de una configuración opcional a una configuración estándar. Reduce la temperatura del equipo mediante la disipación del calor, mantiene un entorno de trabajo estable, mejora la precisión del procesamiento y prolonga la vida útil del equipo.
- Se han añadido luces de trabajo en el interior de los armarios eléctricos para facilitar las tareas de mantenimiento e inspección.

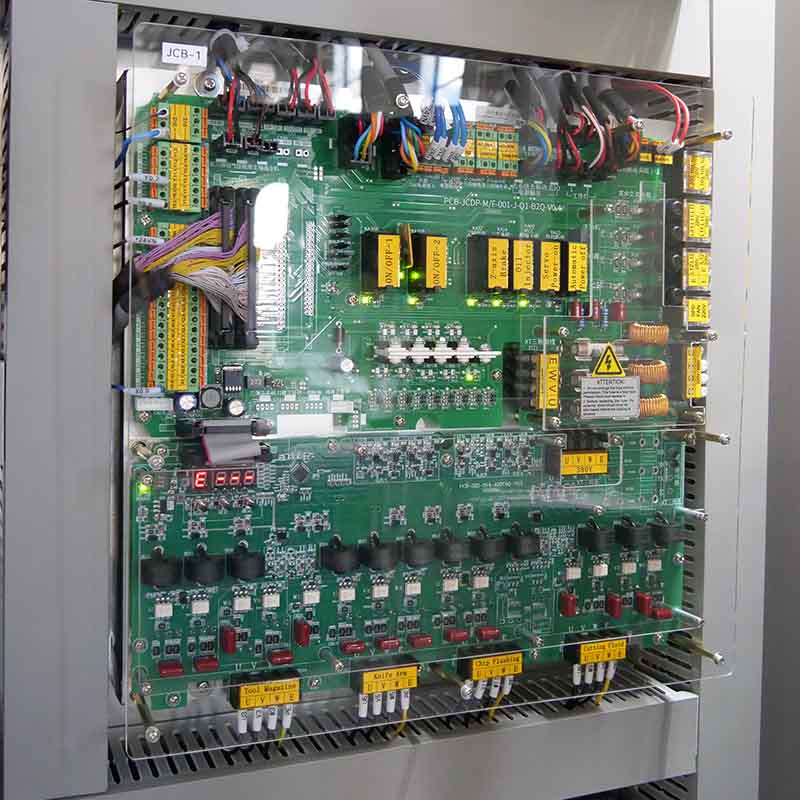

- El sistema de control eléctrico se ha actualizado a una placa de circuito de control integrada, lo que permite a los clientes identificar los fallos mediante códigos de error y tomar decisiones precisas para solucionar los problemas. Además, el sistema admite servicios de reparación y sustitución remota de placas.
- Cómodo para los clientes para el mantenimiento y las actualizaciones futuras.
- Protector térmico contra sobrecargas de nueva incorporación. Evita que el motor se desconecte en caso de sobrecalentamiento.
- Interfaz de comunicación externa añadida. Se ha añadido una toma de corriente para facilitar la alimentación de los ordenadores de trabajo de los clientes.
