Description

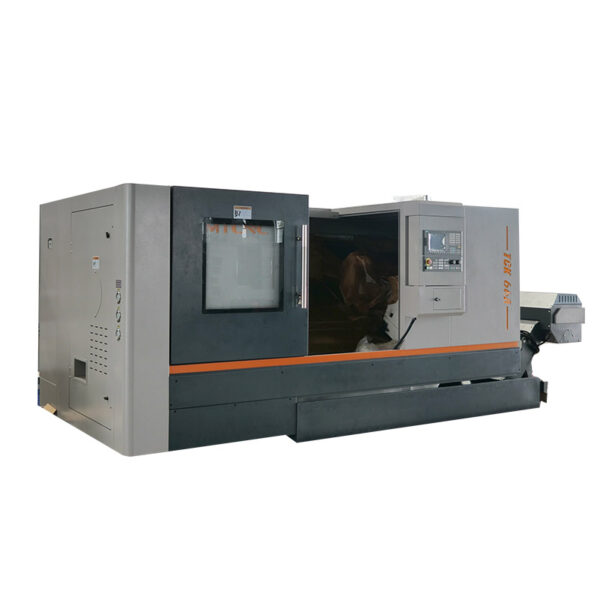

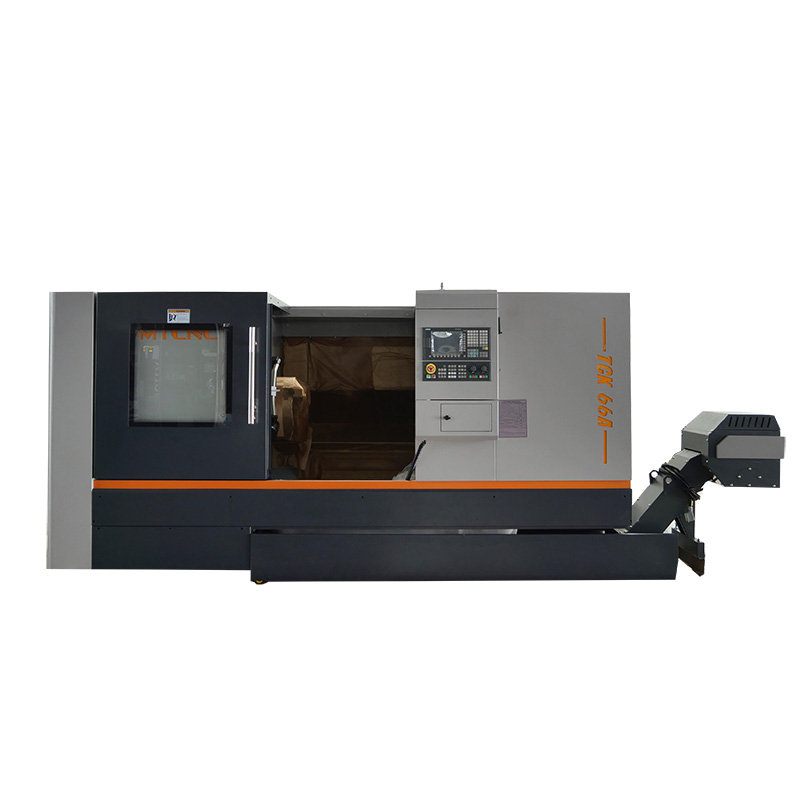

El torno CNC de bancada inclinada de precisión TCK66A es una solución asequible y eficiente para el mecanizado de precisión. Ofrece estabilidad, alta eficiencia y bajo consumo, lo que lo hace ideal para diversas aplicaciones.
Además, los tornos CNC de precisión de la marca WMTCNC garantizan un rendimiento excelente con una gran rigidez y estabilidad a largo plazo. Esta combinación garantiza una mayor precisión, lo que le proporciona resultados fiables a lo largo del tiempo. Con estas ventajas, puede contar con una mayor productividad y precisión en sus operaciones de mecanizado.
Detalles de la máquina TCK66A
 |
 |

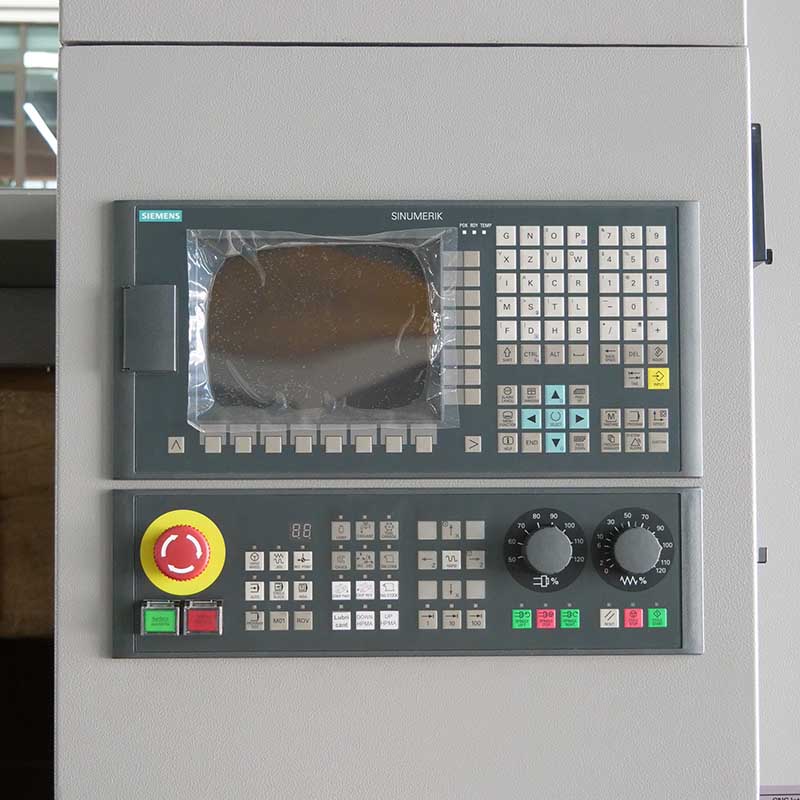

| Sistema controlador CNC | Mandril de precisión |
| Estándar: GSK. Opcional: Siemens, Syntec, Fanuc, Mitsubishi y otros. | Estándar: mandril hidráulico hueco de 8″ Sujeción y apriete de piezas. Fundición de hierro de alta rigidez para una larga vida útil. |
 |
 |
| Torreta de potencia | Contrapunto |
| Estándar: Torreta de alta potencia horizontal de 12 posiciones y 80 grados en el centro. Cambio y posicionamiento automático de herramientas durante el procesamiento, mejora la productividad y reduce los costos de mano de obra. | Estándar: Contrapunto hidráulico integral. Al mecanizar piezas de eje, utilice su centro para apretar la pieza de trabajo y garantizar su estabilidad. |
 |
 |

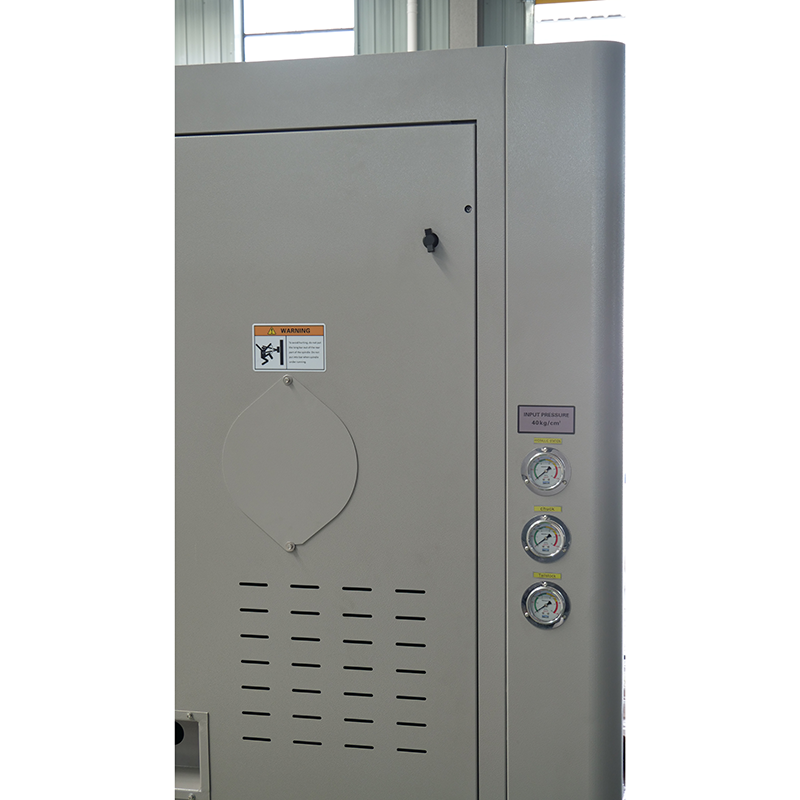

| Sistema de lubricación | Armario eléctrico |
| Sincronización, cuantitativo, preciso y eficiente. Lubrica de manera eficiente todas las partes de la máquina herramienta. Fácil de usar y confiable, lo que resulta beneficioso para mejorar la vida útil de la máquina. | La disposición de las líneas es ordenada y el mantenimiento es seguro y sencillo. |
Especificaciones De La Máquina Torno CNC De Precisión
| Especificaciones | TCK66-1000/1500/2000/3000 |
| Capacidad | |
| Diámetro máximo de giro sobre la bancada | φ650 mm |
| Longitud máxima de la pieza de trabajo | 850/1500/2000/3000 mm |
| Diámetro de torneado estándar recomendado | φ305 mm |
| Diámetro máximo de torneado | φ500 mm (piezas del disco) φ400 mm (piezas del eje) |
| Diámetro máximo de giro sobre el carro | φ500 mm |
| Husillo | |
| Rango de velocidad del husillo | 60–2000 r/min |
| Diámetro interior del husillo | φ86 mm |
| Diámetro máximo de la barra | φ70 mm |
| Punta del husillo | A2-8 |
| Par máximo de salida del husillo | 343 N·m |
| Motor del husillo | 15 kW |
| Tamaño del mandril hidráulico | 12″, *15″ |
| Eje | |
| Recorrido del eje X | 360 mm |
| Recorrido del eje Z | 850/1500/2000/3000 mm |
| Recorrido del eje Y | / |
| Avance rápido del eje X | 16 m/min (rieles lineales) 12 m/min (rieles rígidos) |
| Avance rápido del eje Z | 16 m/min (rieles lineales) 12 m/min (rieles rígidos) |
| Avance rápido del eje Y | / |
| Torreta | |
| Tipo | Hidráulico horizontal |
| N.º de estaciones de herramientas | 12 posiciones |
| Tamaño del mango de la herramienta | 25×25 mm |
| Tamaño del mango de la herramienta de mandrinado | φ40 mm |
| Contrapunto | |
| Recorrido del contrapunto | 150 mm |
| Conicidad del mango del contrapunto | M5 |
| Capacidad de carga máxima | |
| Piezas de disco | 400 kg |
| Piezas de eje | 800 kg |
| Dimensiones de la máquina | |
| Dimensiones totales (L × An × Al) | 4070/4820/5320/6320 × 2436 × 2480 mm |
| Peso de la máquina | 5900/7300/8200/10500 kg |
Características principales:
- Torno CNC de alta precisión con bancada inclinada, guía lineal y husillo de Taiwan.
- El husillo de tipo cartucho de alta precisión garantiza la rigidez y la precisión.
- El husillo de bolas de alta precisión de Taiwan garantiza un posicionamiento más estable.
- Opciones de sistemas de control Siemens, Fanuc, Syntec y Fagor.
- La estructura monobloque de hierro fundido de toda la máquina garantiza una alta rigidez.
