Description

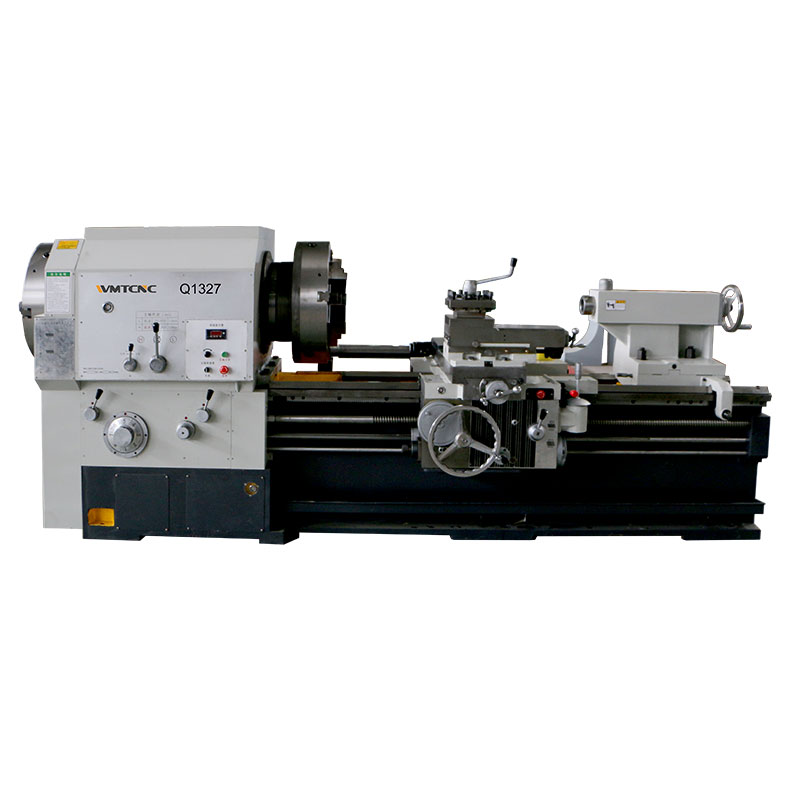

La máquina torno de roscas para tubos de servicio pesado Q1327 se usa ampliamente en industrias que incluyen la explotación de petróleo, la minería de carbón y minerales, las tuberías químicas y la prospección geológica; es un equipo de alta eficiencia para procesar y reparar tuberías de perforación, varillas de perforación, acoplamientos de roscas, etc.
Especificación
| Especificación | Q1327 |
| Capacidad | |
| Tamaño del mandril | 4-jaw chuck(780) |
| Diámetro máximo de oscilación sobre la bancada | 800mm |
| Diámetro máximo de oscilación sobre el carro | 470mm |
| Longitud máxima de la pieza de trabajo | 1500mm |
| Ancho de la bancada | 600/650mm |
| Husillo | |
| Diámetro del husillo | 280mm |
| Potencia del motor del husillo | 15kw |
| Velocidad del husillo | VF 2steps(20-300)r/min |
| Eje | |
| Grado/rango de avance del eje Z | 32/0.095-1.4mm/r |
| Grado/rango de avance del eje X | 32/0.042-0.7 |
| Velocidad de desplazamiento rápido del carro | 3740mm/min |
| Velocidad de desplazamiento rápido del carro transversal | 1870mm/min |
| Grado/rango de rosca métrica | 22/1-15mm |
| Grado/rango de rosca en pulgadas | 26/14-1T.P.I |
| Recorrido de la corredera transversal | 430mm |
| Recorrido máx. de la torreta | 250mm |
| Contrapunto | |
| Diámetro del cañón del contrapunto | 100mm |
| Recorrido del cañón del contrapunto | 250mm |
| Conicidad del cañón del contrapunto | MT6 |
| Dimensiones de la máquina | |
| Dimensiones totales (LxAxH) | 3950x1700x1600mm |
| Peso de la máquina | 6.5t |
Características Principales
- El gran diámetro del husillo y el doble mandril permiten sujetar y procesar tubos de gran diámetro.
- La bancada integral de la máquina está fabricada en hierro de alta resistencia para lograr una gran rigidez y precisión.
- Las guías templadas por ultrasonidos son lo suficientemente duras como para ofrecer una buena resistencia al desgaste.
- Equipada con un dispositivo de barra guía cónica, permite a la máquina procesar roscas cónicas.
