Description

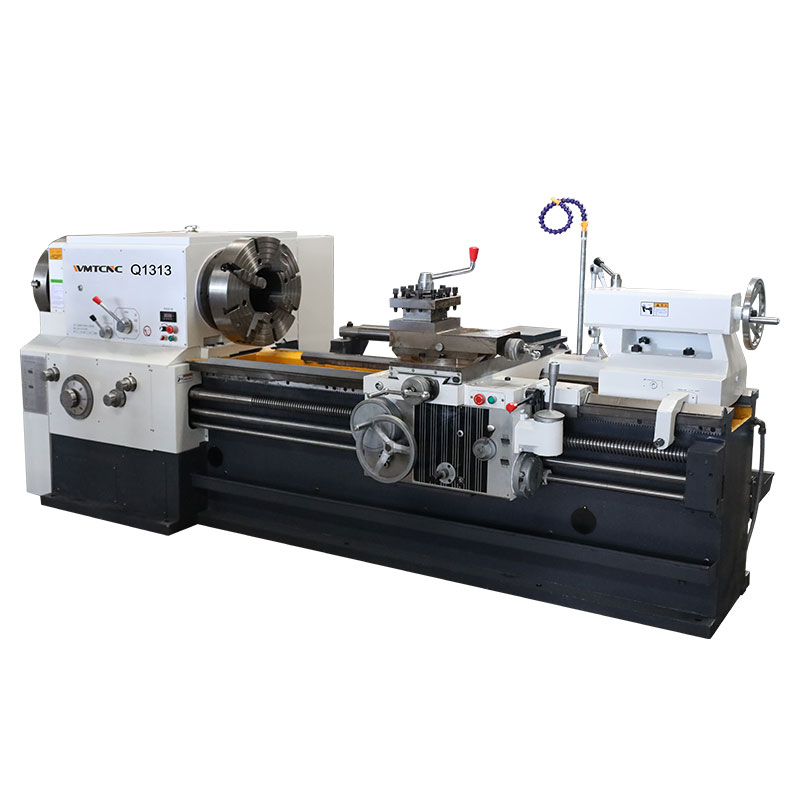

La máquina roscadora de tuberías Q1313 se utiliza principalmente para tornear roscas internas y externas, incluidas roscas métricas y en pulgadas, además de tener todas las funciones comunes de un torno de motor normal, como el procesamiento del orificio interior y la cara final de ejes y discos. Esta maquinaria está equipada con un dispositivo de barra guía cónica que permite a esta serie procesar roscas cónicas.
Especificación
| Especificación | Q1313 |
| Capacidad | |
| Tamaño del mandril | 3-jaw chuck(380) |
| Diámetro máximo de oscilación sobre la bancada | 630mm |
| Diámetro máximo de oscilación sobre el carro | 340mm |
| Longitud máxima de la pieza de trabajo | 1500mm |
| Ancho de la bancada | 550mm |
| Husillo | |
| Diámetro del husillo | 135mm |
| Potencia del motor del husillo | 11kw |
| Velocidad del husillo | VF 2steps(40-800)r/min |
| Eje | |
| Grado/rango de avance del eje Z | 32/0.095-1.4mm/r |
| Grado/rango de avance del eje X | 32/0.042-0.7 |
| Velocidad de desplazamiento rápido del carro | 3740mm/min |
| Velocidad de desplazamiento rápido del carro transversal | 1870mm/min |
| Grado/rango de rosca métrica | 22/1-15mm |
| Grado/rango de rosca en pulgadas | 26/14-1T.P.I |
| Recorrido de la corredera transversal | 330mm |
| Recorrido máx. de la torreta | 200mm |
| Contrapunto | |
| Diámetro del cañón del contrapunto | 100mm |
| Recorrido del cañón del contrapunto | 250mm |
| Conicidad del cañón del contrapunto | MT5 |
| Dimensiones de la máquina | |
| Dimensiones totales (LxAxH) | 3700x1710x1480mm |
| Peso de la máquina | 4.3t |
Características Principales
- El gran diámetro del husillo y el doble mandril permiten sujetar y procesar tubos de gran diámetro.
- La bancada integral de la máquina está fabricada en hierro de alta resistencia para lograr una gran rigidez y precisión.
- Las guías templadas por ultrasonidos son lo suficientemente duras como para ofrecer una buena resistencia al desgaste.
- Equipada con un dispositivo de barra guía cónica, permite a la máquina procesar roscas cónicas.
