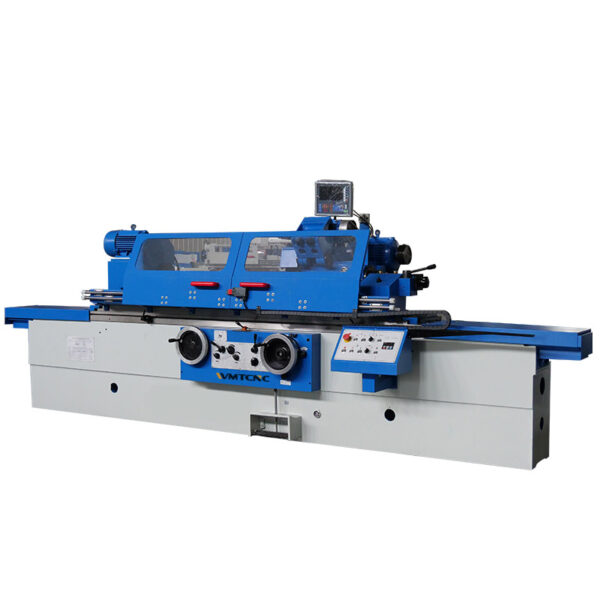

M1432Bx1500 Rectificadora Cilíndrica Hidráulica Universal de Alta Potencia para Rectificado Externo
Certificación: ISO9001 CE
Tipo: Horizontal
Garantía: 13 meses
Voltaje: Según el requisito de los clientes
Color: Según el requisito de los clientes
Servicio post-venta: Disponible
Marca:WMTCNC
La rectificadora cilíndrica hidráulica universal M1432Bx1500 es un diseño mejorado de sus predecesoras M131W y M1432A, conservando sus principales puntos fuertes. Puede manejarse a mano o controlarse mediante sistemas de potencia o hidráulicos. En comparación con la M1432A, este modelo ofrece una rigidez superior, una mejor resistencia a la deformación térmica, un mayor diámetro del cojinete del husillo, una mayor potencia de rectificado y un mejor acabado gracias a los limitadores de lubricante de orificio pequeño.
Detalles de la máquina

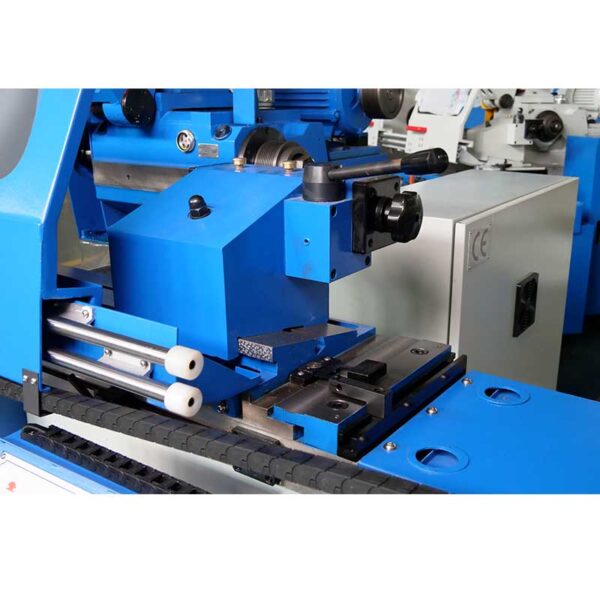

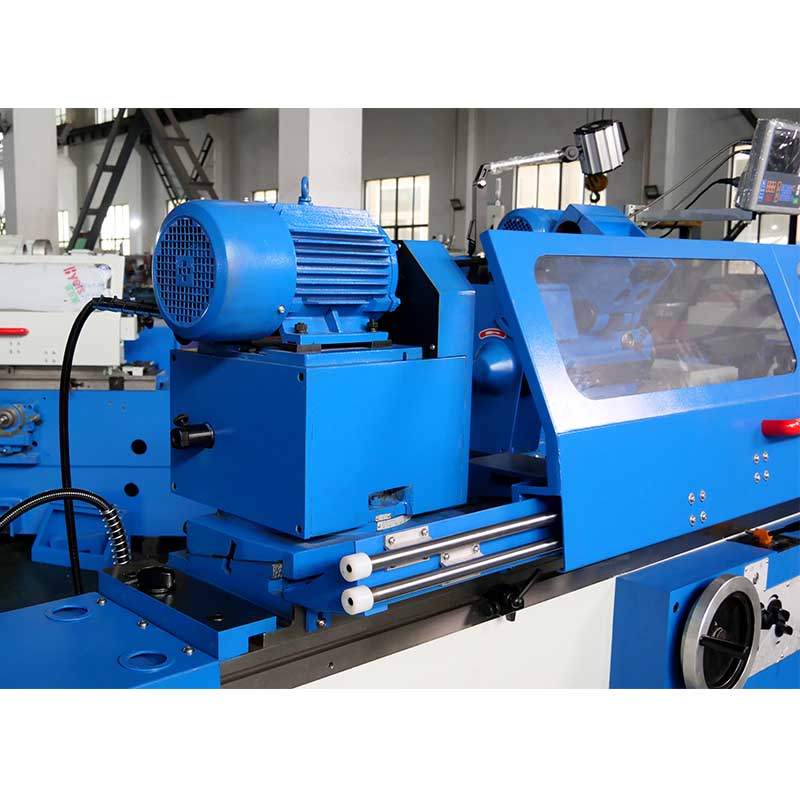

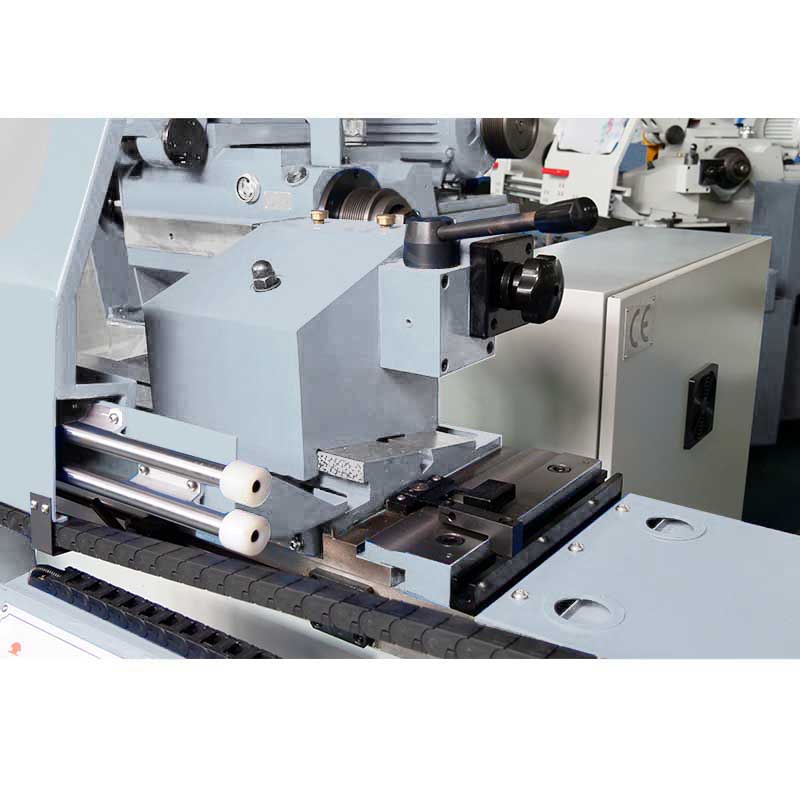

Cabezal de la muela rectificadora
Cabezal de muela universal
Puede realizar rectificado cilíndrico interno y externo, husillo de presión dinámica y estática de alta rigidez, alta precisión de rotación, buena rigidez.
Rígido y adecuado para el rectificado de piezas cilíndricas y cónicas.

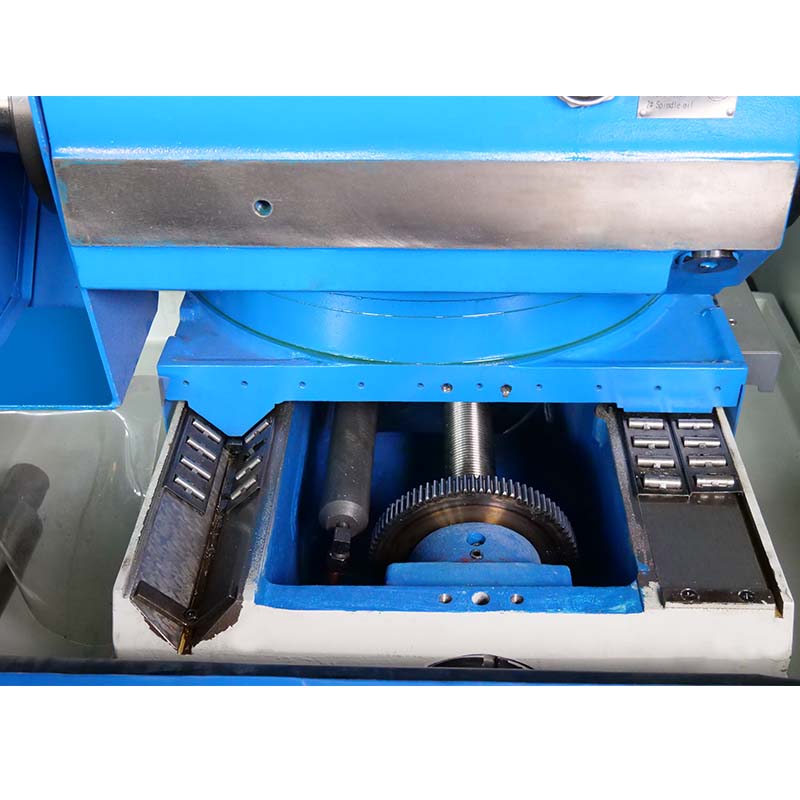

Dispositivo de alimentación

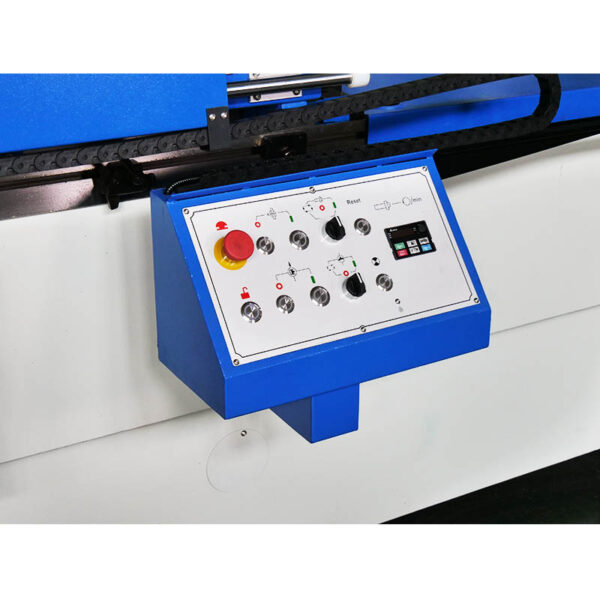

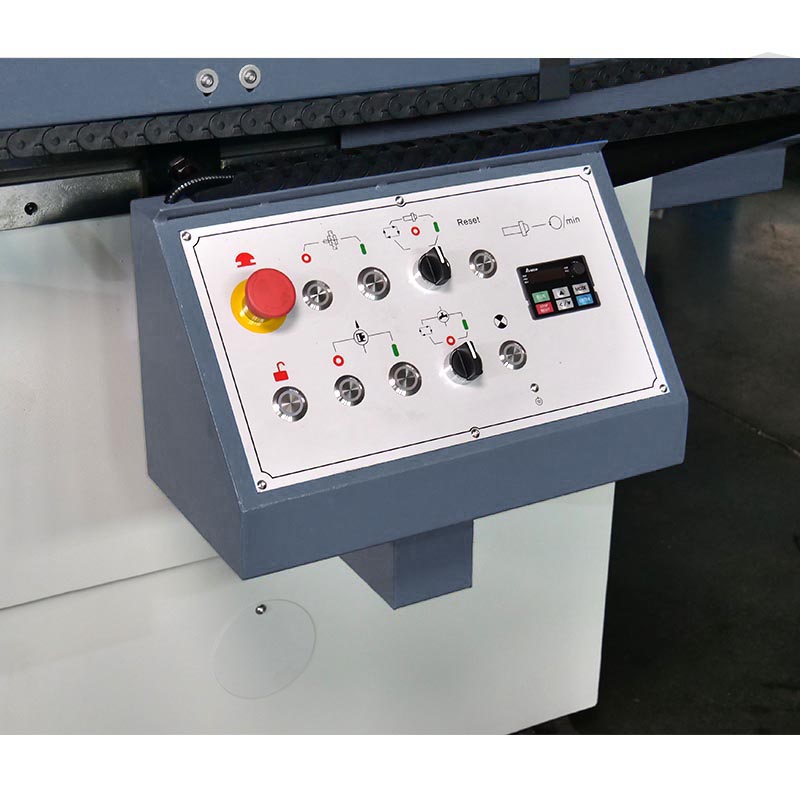

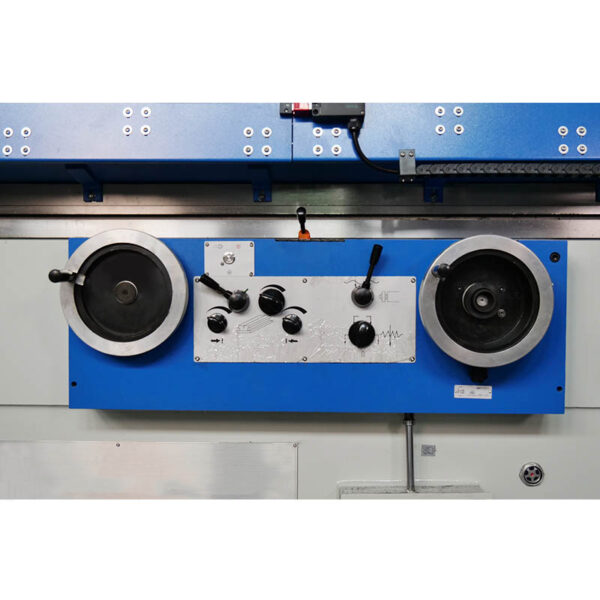

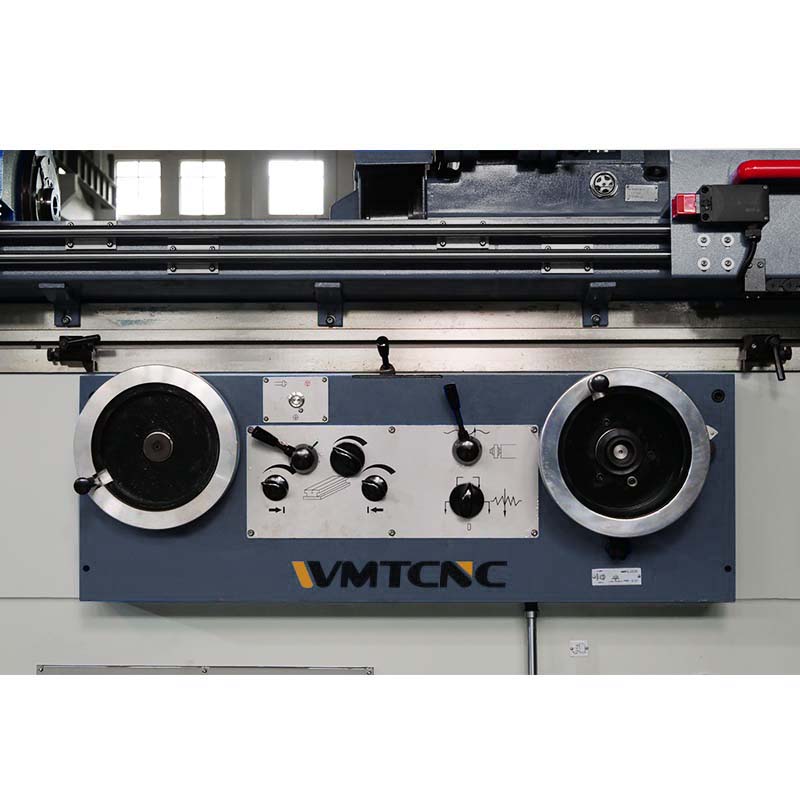

Panel de control
La alimentación horizontal del cabezal de la muela abrasiva es impulsada por presión hidráulica para realizar la alimentación periódica micro-automática y el avance y retroceso rápido. También se puede usar la rueda manual para la alimentación gruesa y fina.
Botón de control, ajuste móvil, fácil de manejar.
Especificaciones de la rectificadora cilíndrica M1432Bx1500
Especificación
M1432Bx1500
Longitud de rectificado (diámetro exterior/interior)
1500/125mm
Diámetro de rectificado (diámetro exterior/interior)
Φ8~Φ320/Φ30~Φ100mm
Altura del centro
180mm
Peso máximo de la pieza de trabajo
150kg
Velocidad de la mesa de trabajo
0.1~4m/min
Velocidad periférica máxima de la muela de rectificado
38m/s
Recorrido máximo de la mesa
1600mm
Rango de giro de la mesa de trabajo
3~+6°
Tamaño exterior de la muela
Φ400×50×Φ203mm
Velocidad del husillo del cabezal
50Hz:25~220 stepless r/min

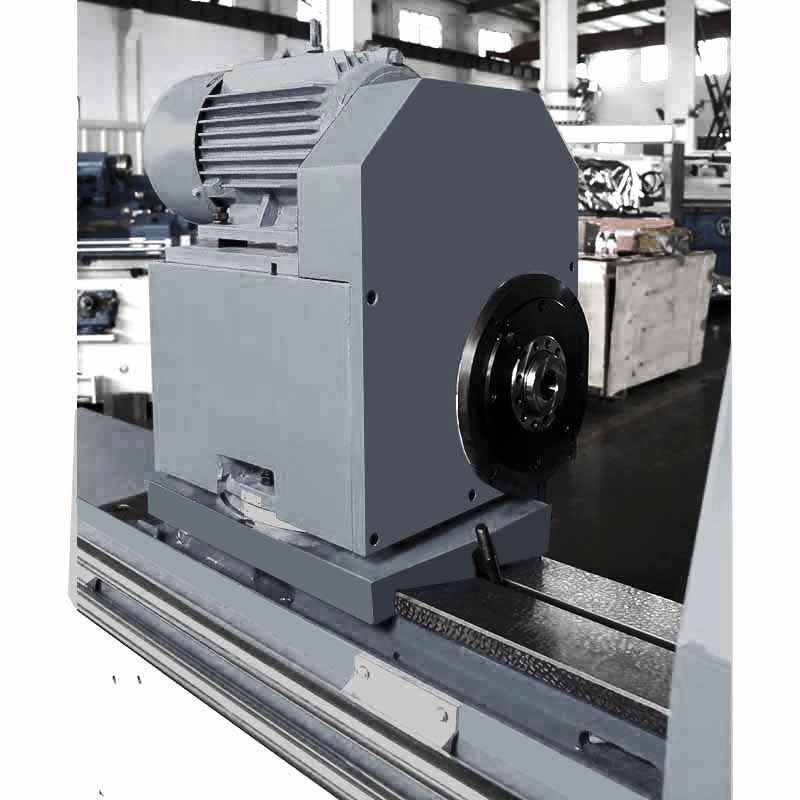

Centro del cabezal y del contrapunto
MT4
Desplazamiento del cabezal de la muela (grueso/fino)
0.01/0.0025mm
Potencia total del motor
9kw
Dimensiones totales (largo x ancho x alto)
4605x1810x1515mm
Peso de la máquina
4300kg
Redondez
1.5/2.5μm (O.D/I.D)
Uniformidad del diámetro en la sección longitudinal
8/10μm (O.D/I.D)
Rugosidad superficial
Ra0.32/0.63μm (O.D/I.D)
Características principales
Controles hidroeléctricos para el desplazamiento longitudinal de la mesa, la aproximación/retirada del cabezal de la rueda y la alimentación transversal periódica automática mediante accionamiento por botón.
El cabezal gira hasta 90° en el sentido contrario a las agujas del reloj, lo que permite el rectificado cónico mediante el ajuste del cabezal, la mesa o el cabezal de la rueda. Soporte para el montaje del mandril.
Motores independientes accionan la pieza de trabajo, las muelas abrasivas internas/externas, la bomba hidráulica y el sistema de refrigeración.
Todas las secciones motrices están enclavadas con mecanismos electrohidráulicos para garantizar la seguridad del operario. Las muelas están protegidas por robustas cubiertas.
